Вы арматуру свариваете или вяжите. Особенности вязки

Вы арматуру свариваете или вяжите. Особенности вязки

Чтобы определиться с выбором метода сборки армирующей конструкции – следует подробнее ознакомиться с процедурой вязки. Этот способ относится к универсальным приемам соединения прутьев, пригодным как для стальной, так и для стеклопластиковой арматуры . Функцию крепящего элемента при этом методе сборки выполняет отожженная проволока диаметром порядка 0,8-1,5 мм. Расход вязальной проволоки варьирует в пределах от 5 до 20 кг на тонну металла.

По мнение большинства арматурщиков, самый удобный диаметр проволоки для вязки арматуры крючком, равен 1,2 мм.

Перед началом работ потребуется приготовить короткие отрезки длиной около 25-30 см и специальный крюк для вязки арматуры . Последовательность действий следующая.

1. Сначала проволока складывается вдвое.
2. Затем образовавшаяся петля перекидывается вокруг сборных элементов.
3. В завершении она захватывается крючком и несколько раз проворачивается, образуя скрутку.

Вся процедура при наличии навыков выполняется за считанные секунды, а научиться этому удается довольно быстро. На

Основное достоинство вязки – возможность работать в отсутствии электропитания. Единственное требование в этом случае – хорошая освещенность зоны монтажа. К плюсам метода, относят и дешевизну проволочных заготовок (электроды и аренда сварочного агрегата обойдутся намного дороже). Поэтому профессиональные строители чаще вяжут арматуру, а не сваривают, при сборке стальных каркасов для армирования ленточных фундаментов и других железобетонных конструкций.

Можно ли вязать арматуру пластиковыми хомутами?

Почему вязка арматуры пластиковыми хомутами считается ненадежной

Соединение арматуры в точках пересечения – ответственное мероприятие, которое регламентируется СНиПом – строительными нормами и правилами. Профессиональные строители подходят к этому вопросу прямолинейно – есть правила – мы их исполняем.

В СНиПе написано, что соединять точки пересечения арматуры при изготовлении решетки необходимо вязальной проволокой. В классификаторе профессий существует определение «вязальщика».

Специалист данного профиля при вязке арматуры должен соблюдать ряд правил, которые позволят создать пространственную решетку железобетонного изделия или узла, согласно заданным проектировщиком параметрам.

Пластиковые хомуты выпускаются различных типоразмеров и характеристик, ключевые из которых:

• химическое качество материала (нейлон, полиамида);
• устойчивость стяжки к ультрафиолету;
• температурный диапазон применения;
• выдерживаемые нагрузки.

Народная смекалка с момента появления хомутов на строительном рынке пытается, невзирая на цену эксперимента, применить пластиковые стяжки при вязке арматуры. Казалось бы – чисто, быстро, аккуратно, прочно, даже красиво.

Тем не менее десятилетия активного использования стяжек в строительстве, пока не позволили внести их в список материалов, допущенных при изготовлении ответственных железобетонных конструкций.

Т.е., несмотря на многочисленные практические эксперименты частных застройщиков, в надзорном строительстве, когда юридическую ответственность за последствия будут нести конкретные исполнители, соединение арматуры пластиковыми хомутами считается ненадежным.

Причины, по которым пластиковые стяжки не допущены к использованию в качестве соединительных элементов арматурной решетки:

1. Линейный температурный коэффициент расширения пластика значительно отличается от значений этого параметра у бетона, стали, стеклопластиковой композитной арматуры (нейлон – шестикратно, полиамид – семи). При замерзании и нагреве готового фундамента, плиты перекрытия, железобетонного изделия, многочисленные с течением времени сжатия и расширения элементов в точке соединения арматуры, места соединенные пластиковым хомутом будут окружены микротрещинами. Для ответственных работ, фундамент и плиты перекрытия к ним относятся, не допускают использование ржавой арматуры. Правила требуют наличия сплошного бетонного слой не менее 50 мм от края плиты. Влага, впитываемая поверхностным слоем бетона, не сможет привести к коррозии арматуры при соблюдении глубины «упрятывания» арматуры. Температурное сжатие и расширения стяжки не совпадающее с общей массой ЖБИ – основания причина не принятия их СНиПами.
2. Вязальная проволока, регламентируется по толщине и количество слоев, при вязке ответственных узлов , и подразумевается всегда стальная, с заведомо известными характеристиками. Пластиковые хомуты имеют широкий разбег как в номенклатуре (длина, ширина, тип замка), так и в материале начального полимера. Добиться стабильного качества требуемых характеристик у стяжек различных производителей – невозможно. Что при использовании большого количества хомутов (сотен и тысяч даже на одном объекте), обязательно приведет к разнице их характеристик, возможно, не заметных внешне. В этом случае, пластиковые хомуты могут разорваться даже на этапе заливки бетона, что приведет к недопустимому нарушению пространственной решетки арматуры.
3. Строительная сфера в части регламентации строительных материалов консервативна в первую очередь потому , что её конечная цель – строительство объектов на десятилетия. И несоблюдение даже мелких требований, в конечном итоге, через много лет эксплуатации, может привести к разрушению конструкции. Будет очень интересным провести контрольное «вскрытие» фундамента или плиты перекрытия через 20-30 лет, где арматура была связана пластиковыми хомутами. Есть основания полагать, что и коррозия арматуры будет большей, и увеличится «пористость» бетона не только вокруг места соединения, но и распространяясь от него в стороны вдоль арматуры.
4. Работа с пластиковыми хомутами на морозе приводит к их разламыванию.

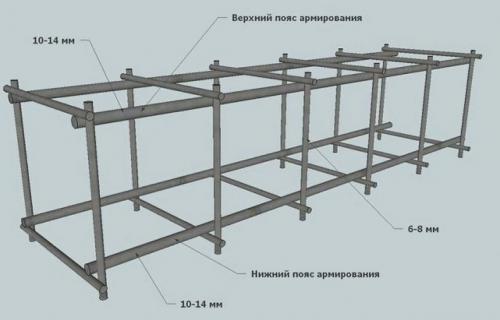

Как вязать арматуру. Вязка арматуры для фундамента — способы, схемы, нормы и правила для начинающих, как быстро вязать арматуру

От качества фундамента зависит прочность здания. Он принимает на себя вес стен, кровли и противодействует силам пучения грунта. Бетонное основание легко справляется с силой сжатия, но слабо сопротивляется силам растяжения.

Укрепляют основание арматурой, которая компенсирует недостаток пластичности бетона. Существуют определенные правила и приемы вязки арматуры в единый каркас, чтобы объединить в единое целое слой бетона и металлический остов несущей части здания.

Виды арматуры для фундамента

От материала, диаметра и качества армирующего каркаса зависит надежность и долговечность фундамента. Арматура представляет собой прутья, изготовленные из стали или композитных материалов, соответствующих нормативным документам размерам и показателям качества.

Металлическая арматура делится на шесть классов.

• Для заливки мелкозаглубленных оснований небольших по размерам домов, дач, коттеджей, бань подходит класс А II (А300).
• Для более масштабных сооружений используют А III (А400).
• Поверхность прутьев рифленая, что обеспечивает прочное сцепление с бетоном.
• Изготавливают из конструкционной низколегированной стали марок 35ГС и 25Г2С.

Композитные стержни изготавливают из стеклянных, базальтовых и углеродных волокон, пропитанных и связанных фенолформальдегидными смолами. Они не подвергаются коррозии, низкий вес упрощает доставку к месту строительства и монтаж.

Диаметр стержня

В СНиПах, которые определяют правила, нормы и требования к этапам строительства, диаметр арматуры рассчитывается исходя из геометрических размеров фундамента. Ее количество должно быть больше 0,1% от площади поперечного сечения основания.

Рассчитывается площадь сечения путем перемножения высоты и ширины прямоугольной ленты. Например, для основы высотой 60 см и шириной 30 см площадь сечения равна 1800 см².

• Площадь металлического прута соответственно должна быть больше 1,8 см², для рассматриваемого примера 2 см².
• Для стержня диаметром 10 мм сечение равно 0,78, для 12 см – 1,13.
• Соответственно нам понадобится три и два прутка с необходимым запасом.
• Но для нитки необходимо минимум четыре, это даст запас прочности.

Для экономии на стоимости расходных материалов разрешается использовать меньший диаметр стержня и гладкую арматуру класса А I, но только на неответственных участках: для перемычек, скрепляющих хомутов, в середине каркаса.

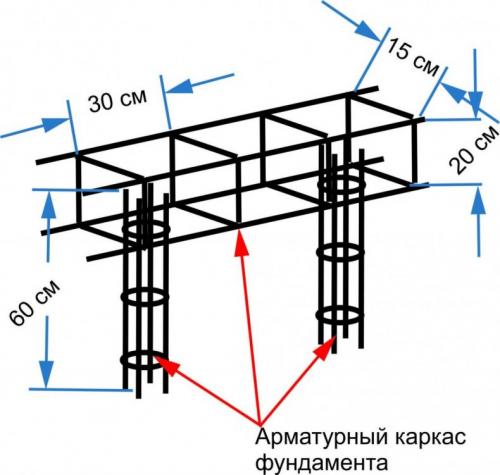

Расстояние между прутьями

Согласно СНиПам расстояние между горизонтальными нитками не должно превышать 40 см, для ненагруженных оснований допускается 50 см.

Важно! Край металлической арматуры не должен соприкасаться с опалубкой и выходить из толщи бетона!

Минимальное расстояние до края фундаментной ленты 5 см. Если ширина основания 35 см, вычитаем запас в 10 см и получаем горизонтальный шаг нитки 25 см. Значение меньше установленного и соответствует требованиям.

• Для мелкозаглубленного фундамента высотой до 80 см допускается две горизонтальных ленты. Отступаем рекомендуемые 5 см от низа и верха монолита, получаем высоту между нитками 70 см.
• Перемычки устанавливаются вертикально и горизонтально с минимальным шагом 30 см.
• При возведении капитальной стены из силикатного кирпича, многоэтажного дома, расположении строения на подвижных и пучинистых грунтах шаг ячеек уменьшается и добавляется количество ниток.

Расходные материалы

Для соединения арматуры в единый каркас понадобятся расходные материалы, для которых предъявляются определенные требования соответствующих нормативных документов.

• Проволока для связывания частей арматурного каркаса изготавливается из низкоуглеродистой стали повышенной и обычной точности. Выпускают закаленную отжигом, которой свойствен характерный черный цвет и не отожженную. Для повышения сопротивляемости коррозии покрывают слоем цинка. Ее диаметр составляет от 0,5 мм до 10 мм с минимальным отклонением 0,02 мм. Она должна выдерживать и не повреждаться после четырех изгибов. Цинковое покрытие плотно прилегать к основанию и не отслаиваться при кручении. Для ленточного фундамента и арматуры диаметром 10-14 мм используют проволоку толщиной от 1,2 до 1,8 мм. Более тонкая не подходит из-за хрупкости при вязке узлов, а толще 2 мм затрудняет процесс скручивания. Реализуется проволока для вязки арматуры бухтой, килограммами или готовыми 40 см отрезками в упаковках.
• Пластиковые хомуты длиной 30-40 см облегчают монтаж, не требуют для стяжки специального вязального крючка, надежно фиксируют узел соединения не боятся коррозии.
• Пластиковые фиксаторы и стаканы применяются для композитной арматуры. Стаканы и фиксаторы выпускают с отверстием, соответствующим диаметру стержня. Они увеличивают скорость проведения работ, прочность каркаса и нивелируют пагубное воздействие коррозии.

Почему арматуру вяжут. Зачем вязать арматуру?

Основным элементом в фундаменте строения является продольная арматура. Поперечные стержни поддерживают положение продольных. Основная задача их состоит в том, чтобы, когда начнется процесс заливки бетона, вся конструкция оставалась в неизменном положении. Так как при сдвиге армирующей сетки произойдет уменьшение защитного слоя бетона, что впоследствии приведет к уменьшению прочности сооружения, коррозии арматуры, появлению неровностей, трещин и т. д.

Для того чтобы сделать арматурный каркас, необходимо установить опалубку вокруг котлована под фундамент. Опалубка изготавливается из обрезных досок и гвоздей . Стыки можно дополнительно скрепить металлическими уголками для обеспечения готового короба жесткостью и прочностью.

Снаружи и внутри опалубки накручивается стальная проволока диаметром до 8 мм. Полиэтиленовой пленкой устилается дно котлована и стены опалубки для предотвращения быстрого обезвоживания бетонного раствора.

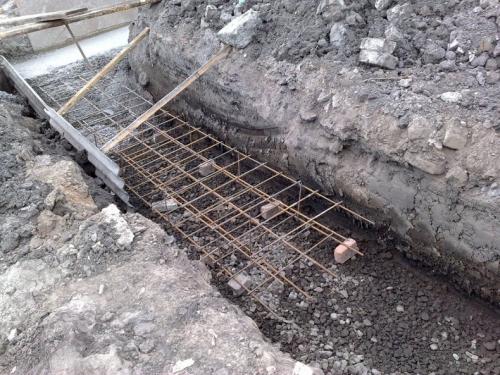

Затем в дно котлована вбиваются металлические стержни на расстоянии 20−30 см друг от друга и на 5−10 см от края траншеи. Для обеспечения ровной поверхности на дно котлована укладываются кирпичи. Желательно перед выкладкой кирпича сделать «подушку» из песка для максимального снижения силы пучения на фундамент.

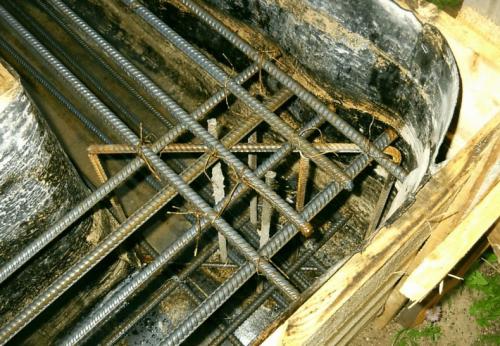

После выкладки кирпичей можно выкладывать арматуру и при помощи проволоки связывать места их соединения и пересечения.

Для ручного связывания арматуры проволокой используется самый простой способ: когда проволока стягивается при закручивании, а ее концы фиксируются кусачками . Проволока должна быть сложена вдвое, а кусачки должны иметь притупленные зубцы, чтобы не перекусывать проволоку. Для этих целей можно использовать плоскогубцы.
