Армирование ленточного фундамента шириной 40 см. Фундамент – самая важная часть здания. Именно от его прочности и надежности будет зависеть долголетие и устойчивость вашего здания. А армирование используют именно для того, чтобы повысить качественные характеристики конструкции. Как выглядит чертеж для армирования фундамента, и каким образом произвести обвязку.
Схема армирования фундамента
Неправильно полагать, что фундамент испытывает нагрузки только по сжатию от веса строения. На него воздействуют и другие силы, направленность которых может быть разной. Например, фундаменту часто приходится бороться с расширением и сжатием грунта в зависимости от температуры. Также существенную проблему составляет подвижность разных слоев грунта. В результате чего, нижняя часть фундамента начинает разворачиваться в разные стороны.
Поскольку бетон не славится тем, что может выдерживать большие нагрузки на изгиб или растяжение, его необходимо усилить. Именно поэтому необходима схема армирования фундамента, чтобы впоследствии создать качественное несущее строение.
Простыми словами, процесс армирования – это внедрение арматурных прутьев внутрь бетонной конструкции фундамента. Следует отметить, что целесообразно выполнять армирование только верхней и нижней частей фундамента. Именно сюда припадает наибольшая нагрузка. Армирование средней части фундамента не имеет никакого смысла, вы только потратите лишние средства.

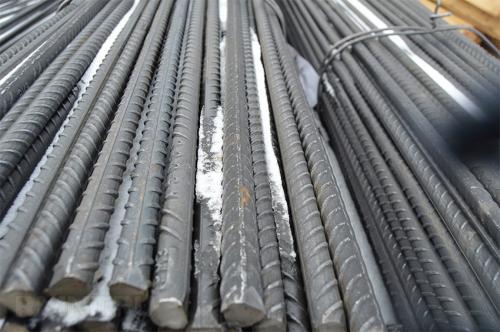

Лучше всего для армирования использовать арматурные прутья с маркировкой „а3”. Отличительной чертой этого вида является ребристая поверхность, которая обеспечивает лучшую степень сцепления арматуры с бетоном.
Бывают случаи, когда между горизонтальными полосами арматуры необходимо установить вертикальные перемычки. Идеальным вариантом будет использование арматуры с маркировкой „А1”. Она характеризуется гладкой поверхностью и небольшим диаметром, до 8 мм. Также для того чтобы предотвратить возможное образование трещин можно установить горизонтальные соединения.
Определившись с материалами, можно переходить к вычислению необходимого количества и их расположению. Начинаем делать чертеж для армирования фундамента – эта схема поможет вам в строительстве. Необходимый шаг можно узнать только из специального строительного стандарта. Там очень подробно расписаны все тонкости и условия, на которые нужно обращать внимание при определении расстояния между прутьями.
В первую очередь на это будет влиять диаметр самих прутьев, наличие крупных заполнителей внутри фундамента, способ уплотнения бетона.
Грубо говоря, минимальное расстояние, на котором могут располагаться прутья друг от друга, равняется диаметру арматуры. В горизонтальном же направлении армирования оно не должно превышать 40 см. А поперечные прутья должны располагаться на расстоянии, которое равняется половине высоты одного элемента, но не более чем 30 см.
Более того, арматурные прутья не должны выходить за пределы фундамента и даже касаться его краев. Идеальным будет вариант, когда арматура будет находиться на расстоянии 5 см от границ фундамента.
Отдельно следует остановиться на способах фиксации арматурных прутьев между собой. Их существует три. Во-первых, можно взять жесткую проволоку, сложить ее вдвое и закрутить вокруг двух прутьев. Во-вторых, это можно сделать при помощи электрической сварки. Следует отметить, что этот способ можно применять только для той арматуры, в маркировке которой присутствует буква „С”. В-третьих, можно применять строительные хомуты.
Чтобы создать единую монолитную конструкцию для армирования фундамента, в углах нужно избежать того, чтобы прутья просто пересекались. Их необходимо только сгибать и располагать нахлестом.
Расчет арматуры для фундамента (плиты). Онлайн калькулятор плитного фундамента
Как работать с калькулятором
Калькулятор позволяет приблизительно рассчитать количество строительных материалов для плитного фундамента — арматуры, бетона, досок для опалубки, гидроизоляции, песка и щебня для подушки, чтобы сверится со строительной сметой или быстро подсчитать сколько заказывать материалов, если строите без проекта. Не питайте иллюзий, что с помощью онлайн калькулятора можно рассчитать фундамент по нагрузкам, для этого как минимум надо сделать геологические изыскания и иметь проект дома на руках. Для подобных расчетов обращайтесь к проектировщикам.
Армирование
В параметрах :
Материал дома — выбор материала не влияет на расчет, а лишь выводит в расчетной таблице рекомендуемый шаг ячейки армирования плиты. В любом случае шаг ячейки должен вычислять проектировщик дома, данное значение приведено для справки.
Диаметр рабочей арматуры — диаметр основной рабочей арматуры (сетки) фундамента из вашего проекта.
Шаг ячейки рабочей арматуры — расстояние между рядами рабочей арматуры.

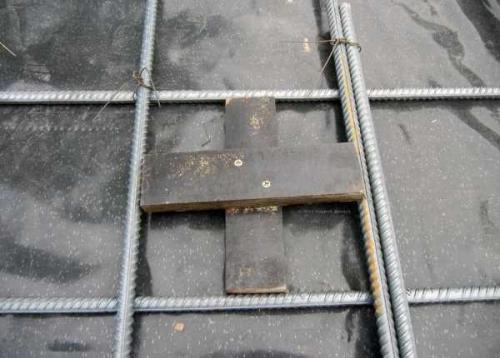

Шаг сетки
Диаметр поперечной арматуры — диаметр арматуры которая служит для разделения нижнего и верхнего слоев арматуры (паук).
Паук из арматуры
В расчете:
Рекомендуемый диаметр рабочей арматуры — зависит от большего значения длины и ширины плиты. От 0 до 3 метров, рекомендуемый диаметр = 10 мм, от 3 до 10 метров диаметр = 12 мм, от 10 до 20 метров диаметр = 14 мм. Данное значение приведено исключительно для справки.
Рекомендуемый диаметр поперечной арматуры — если высота плиты меньше 30 см, то диаметр = 8 мм, если высота плиты больше 30 см, то диаметр = 10 мм. Значение приведено исключительно для справки.
Рекомендуемый размер ячейки рабочей арматуры — зависит от выбранного материала дома. Значение приведено исключительно для справки.
Количество слоев рабочей арматуры — если высота плиты меньше или равна 15 см, то количество слоев (сеток) =1, если высота плиты больше 15 см, количество слоев рабочей арматуры = 2.
Минимальный нахлест рабочей арматуры при соединении в одном ряду = 40 умножить на диаметр рабочей арматуры.
Длина рабочей арматуры рассчитывается с учетом усиления под стенами — добавляется по одному ряду арматуры по краям фундамента (шаг ячейки в два раза меньше заданного), усиление под внутренние стены нужно учитывать самостоятельно.
Количество подставок — рассчитывается с плотностью 2 штука на м².

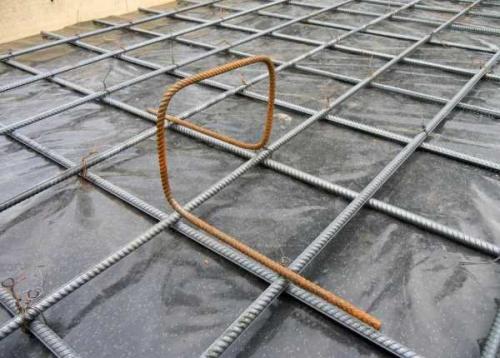

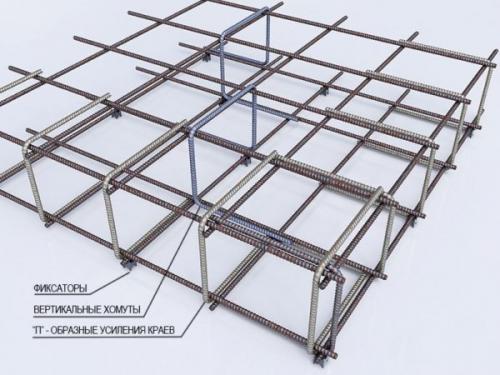

Под арматурой для усиления торцов понимаются П-образные хомуты для для усиления торцов (см. рисунок ниже):
Опалубка
Тут задается только высота (ширина) досок для самой опалубки и для вертикальных подпорок с шагом в 0,5 метра. Длина всех досок принимается равной 6 м. Толщина досок опалубки принимается равной 40 мм, толщина досок для подпорок принимается 50 мм. Длина распорок не рассчитывается, т.к. не все их используют.
Подушка
Выпуск подушки за фундамент — подушка всегда делается чуть шире самой плиты, обычно на 20-30 см, иногда подушка делается сразу под отмостку — примерно на 1 метр шире плиты.
Стоимость материалов
В стоимости не рассчитывается бетон для подбетонки, геотекстиль и гидроизоляция, так как эти элементы не являются строго обязательными в конструкции плитного фундамента, и не все их делают.
Если вы заметите ошибку в работе калькулятора, пишите об этом в комментариях, постараемся исправить в кратчайшие сроки. Если что-то не понятно как считается также обращайтесь.

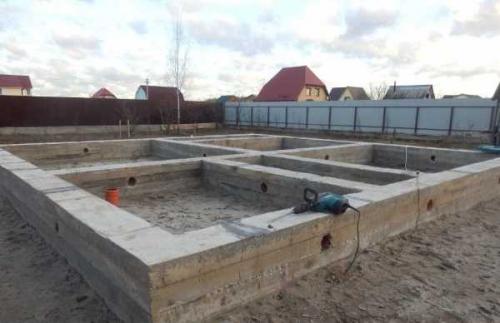

Сколько нужно арматуры на фундамент 10х10. Сколько нужно арматуры для фундамента 10х10
При строительстве важно рассчитать материалы еще на стадии проектирования. Это позволит узнать затраты на возведение дома и закупить точное количество материала. Арматура — достаточно дорогой строительный материал, поэтому ее расход нуждается в особо тщательном подсчете. Сначала выбирают диаметр и количество стержней в сечении.
Выбор арматуры

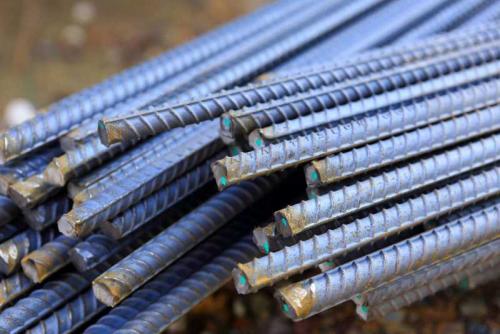

Основной документ, по которому изготавливают стальные стержни — ГОСТ «Сталь горячекатаная для армирования железобетонных конструкций». Технические условия. Для фундамента потребуется класс арматуры А400/А500 или АIII по старой маркировке. Эти стержни имеют сечение периодического профиля с серповидным узором («елочкой»).

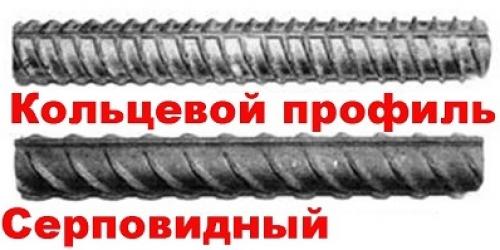

Не допускается использование в фундаменте прутов классов А240 (AI) и А300 (AII). Их просто отличить на глаз. Первый вид характеризуется гладкой наружной поверхностью. Второй имеет периодический кольцевой профиль. Применение материала более высоких классов допустимо, но приведет к необоснованному повышению финансовых затрат на возведение фундамента.
Диаметры арматуры прописаны ви «Пособии по армированию элементов монолитных железобетонных зданий». Для удобства требования сведены в таблицу.
| Расположение арматуры | Минимальный диаметр |
| Продольное для ленточного фундамента при стороне менее 3 метров | общее сечение всех стержней — 0,1% от сечения ленты, диаметр прутков не более 40 мм и не менее 10 мм |
| Продольное для ленточного фундамента при стороне 3 метра и более | то же, но не менее 12 мм |
| Продольное для плитного фундамента при стороне менее 3 метров | общее сечение всех стержней — 0,3% от сечения, прутки не более 40 мм и не менее 10 мм |
| Продольное для плитного фундамента при стороне 3 метра и более | то же, прутки не менее 12 мм |
| Поперечное (конструктивное) | 6 мм |
| Вертикальное (конструктивное) при высоте конструкции менее 80 см | 6 мм |
| Вертикальное (конструктивное) при высоте конструкции менее 80 см | 8 мм |
При высоте конструкции до 150 мм армирование выполняется в один горизонтальный ряд (пруты или сетки). Если высота фундамента более 150 мм, необходимо предусмотреть укладку арматуры в два ряда. Получив значение общего сечения рабочих прутов по сортаменту из ГОСТ 5781-82* подбирают их количество и диаметр. После этого вычисляют сколько арматуры нужно для изготовления конструкции.
Пример расчета для ленточного фундамента дома 10х10 метров
Исходные данные:
- ширина ленты — 60 см, высота — 100 см;
- для таких размеров сечения надо заложить 4 рабочих прута по 14 мм, два в верхний ряд и два в нижний (подробнее о том как это считается смотрите здесь );
- поперечное армирование — 6 мм;
- вертикальное армирование — 8 мм;
- дом размерами 10х10 метров с одной внутренней несущей стеной по середине.
При расчете количества материала обязательно надо учесть:
- толщину защитного слоя бетона;
- нахлест стержней при наращивании по длине;
- запас на армирование углов.
Расчет проводится в следующем порядке:
Рабочее армирование
Для рабочего армирования толщину защитного слоя бетона надо назначать по:
- при наличии бетонной подготовки — 4 см;
- при отсутствии бетонной подготовки — 7 см.
Принимаем толщину слоя 70 мм.
Длина стержней в наружных стенах:
L1 = 10 м — 0,07 м*2 (с каждой стороны) = 9,86 м — длина одного стержня;
L = 9,86 м * 4 стены * 2 стержня в каждом ряду * 2 ряда = 157,76 м.
Длина стержней во внутренних стенах:
L1 = 10 м — 0,07 м*2 (с каждой стороны) = 9,86 м — длина одного стержня;
L = 9,86 м * 1 стена * 2 стержня в каждом ряду * 2 ряда = 39,44 м.
Складывая значения для наружной и внутренней ленты получаем: 157,76 +39,44 = 197,2 м.
Величина нахлестов прутов принимается не менее 20 диаметров рабочего армирования и не менее 250 мм. В данном случае нахлест равен:
l = 14 мм*20 = 280 мм.
Длина стержня — 6 м. Расчетная длина — 5,72 м (за вычетом нахлеста с одной стороны).
Совет! Вообще стандартная длина стержней арматуры – 11,7 м, здесь дана длина с учетом их резки пополам, т.к. доставка 11,7 метровых прутов затруднительна и дорога, но если есть такая возможность, то арматуру лучше привезти на стройку цельными прутами.
Чтобы вычислить расход с учетом наращивания вычисляем процент увеличения:
(6 м * 100%)/5,72 м = 104,9%.
К полученному значению прибавляем дополнительно процент запаса на армирование углов и другие непредвиденные расходы, примерно 5%.
Вычисляем окончательную длину рабочей арматуры диаметром 14 мм:
197,2 м * (104,9%+5%) = 216,7 м.
Поперечное армирование
Шаг принимается не более 20 диаметров рабочего армирования.
Минимальный диаметр арматуры в фундаменте. Что нужно знать об арматуре
При усилении бетонного основания используется два вида строительной арматуры:
- класса A-I — гладкая;
- класса A-III — ребристая.
Гладкая арматура используется в ненагруженных зонах. Она только формирует каркас. Ребристая арматура, благодаря развитой поверхности, обеспечивает лучшую адгезию с бетоном. Такие прутки применяются для компенсации нагрузки. Поэтому диаметр такой арматуры, как правило, больше, чем у гладкой, в пределах того же фундамента.
Диаметр прутка зависит от типа почвы и массы сооружения.
Шаг арматуры в фундаменте. Особенности сборки арматурного каркаса
Схему армирования ленточного фундамента рассчитывают в ходе построения проекта. По требованиям СНиПов, расстояние между горизонтальными поясами не делают больше 400 мм. Шаг установки конструкционных перемычек должен быть равен или меньше 300 мм. Еще один важный момент — расстояние от края детали до начала прутка. Арматуру полностью утапливают в бетон. Если где-то она выйдет на поверхность, неизбежна коррозия металла. Поэтому минимальное расстояние от края бетонной плиты до стального прута — 5 см.
С учетом выстроенной схемы арматуру собирают в единую конструкцию. Разберем особенности этого процесса.
Свободное движение (или люфт) арматурной сетки внутри конструкции вызовет напряжение, которое скажется на прочности здания. Чтобы этого не произошло, прутки прочно соединяют между собой. Для этого используют три методики.
Первая —
Соединять металлические детали можно
Вязка арматуры под ленточный фундамент
Мастера также вяжут проволочные соединения клещами илисо вставленным крючком. Есть еще одно приспособление — вязальный пистолет. Он надежно связывает детали буквально за секунду, что важно, ведь объемы работ очень большие. При этом пистолет громоздкий, поэтому работать им можно не на всех участках. А самое главное, для него требуется специальная проволока, и стоит он дорого. Но если есть возможность взять пистолет напрокат, лучше всего так и поступить. Это значительно ускорит работу.
Самыми слабыми и уязвимыми участками фундамента-ленты считаются места примыкания стен и углы. Здесь соединяются нагрузки, идущие от разных стен. Чтобы их грамотно перераспределить, используют специальные приемы. Простое соединение стальных стержней не решит задачу, поскольку не перераспределит нагрузку. В результате через некоторое время под воздействием перегрузок железобетон начнет трескаться и крошиться.
Поэтому
Армирование ленточного фундамента чертеж. Армирование под ленточный фундамент
Ленточный фундамент представляет собой замкнутую бетонную конструкцию, заливаемую в предварительно подготовленную траншею. В общем случае, на строительном участке, при помощи колышков и бечевки, в соответствии с имеющимся проектом, размечаются наружные и внутренние «обводы» будущего сооружения.
При этом имеющийся рабочий проект здания регламентирует ширину, глубину заделки и схему армирования ленточного фундамента конкретного здания или сооружения. Если здание возводится без проекта, правильное армирование ленточного фундамента будет рассмотрено дальше по тексту публикации.
Итак, габариты будущего фундамента и глубина его заделки известны по проекту либо по сведениям, полученным от заказчика. Далее следует операция рытья траншеи под конструкцию фундамента, и если по условиям строительства, фундамент возвышается над «нулевым уровнем» необходима установка опалубки. В том случае, если планируемая высота фундамента не выходит за габариты «нулевой» точки (уровня почвы), функцию опалубки выполняют стенки траншеи.
Стоит отметить, что практика возведения одноэтажных жилых домов позволяет использовать прямую заливку ленточного фундамента тяжелым бетоном марки М200-М250, без дополнительных затрат на армирование. В этом варианте дополнительное армирование ленточного фундамента арматурой можно назвать полезной, но не жизненно необходимой и более того – весьма затратной операцией.

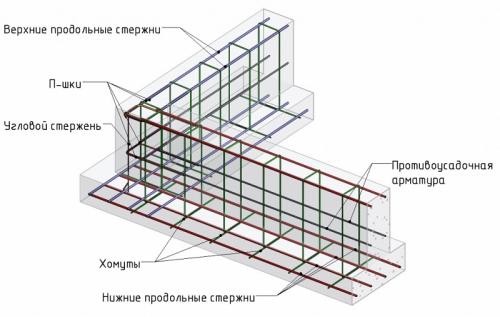

схема армирования ленточного фундамента
Несмотря на многочисленные публикации в интернете рекомендующие производить арматурное усиление основание основы здания, одноэтажные частные дома, возведенные из кирпича, самана, пеноблока, массива древесины, тяжелого бетона и СИП панелей строятся на ленточных фундаментах без необходимости обустройства арматурного пояса в толще фундамента.
