Ленточный фундамент под забор из профнастила.. Разновидности фундамента
Ограждение для защиты приусадебной территории может сооружаться на таких видах фундамента:

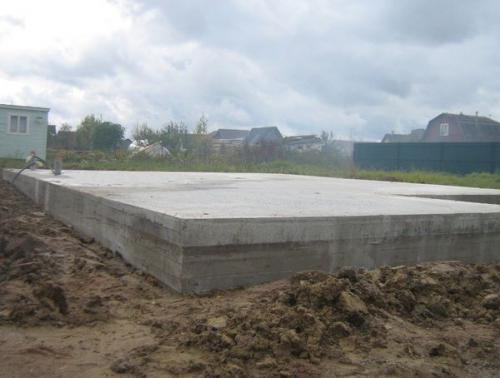

Монолитное основание. В данном случае опорные трубы ставятся на бетонный слой, находящийся в грунте. Этот способ является довольно дорогим, потому его обычно применяют на заболоченной почве.
Столбчатые опоры. Этот фундамент подразумевает установку столбов в ямы и их дальнейшую заливку бетоном. Опоры крепятся с интервалом 2–3 м, но при использовании профлиста, который имеет высокую парусность, шаг между столбами нужно сделать минимальным. Такой тип основания стоит относительно недорого в отличие от монолитного фундамента.
Ленточный фундамент. Это основание является самым надежным, но не экономичным. Может устанавливаться на глинистом или сыпучем грунте. Его также часто применяют при монтаже отмостки около дома, строительстве в ДНТ разных подсобных сооружений и т. д. Фундамент устанавливается по периметру территории. Из основания через равные промежутки выступают арматурные прутки для крепления профильного листа. Фундамент называется ленточно-столбовым, если в основании находится подушка с несущими столбами. Забор из профнастила на ленточном фундаменте можно легко построить своими руками даже не имея особых навыков в строительстве. При этом неглубокая бетонная лента не требует значительных материальных затрат.
Каменное основание. Его сложно назвать фундаментом, поскольку оно не углубляется в грунт. Каменная основа состоит из валунов, металлопрофиля, цементного раствора и имеет высоту до одного метра. Над каменным фундаментом производится установка непосредственно ограждения, но для профилированного листа это основание не подойдет.

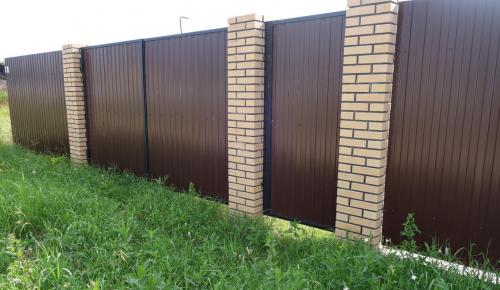

Фундамент под забор из кирпича и профнастила. Обустройство фундамента

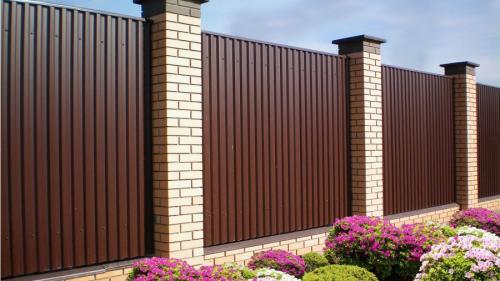

Фундамент для ограждения из профлиста на кирпичных столбах
Установка забора начинается с нанесения разметок под ленточный фундамент и опоры. Выемка грунта выполняется на определенную ширину и глубину, которая зависит от типа почвы и предполагаемой нагрузки. На дне траншеи создается песчаная подушка толщиной не менее 10 см. На участке с несыпучим грунтом не обязательно устанавливать деревянные щиты на всю глубину, достаточно расположить доски под опалубку только на наземной части.
Ленточный фундамент для забора имеет ширину 25–30 см, глубину 50–60 см и возвышается над поверхностью на 30-50 см. Оптимальные параметры ямы под кирпичную опору составляют 35х35х100 см, но глубина выбирается индивидуально, так как полностью зависит от типа грунта. Заливка бетона осуществляется после того как:
будет смонтирована опалубка;
создан армирующий каркас в форме прямоугольника;
выставлены опорные столбики с помощью строительного уровня.
Для полного затвердевания бетонной смеси требуется определенное время, которое варьирует от 3 до 10 суток в зависимости от погодных условий и температуры воздуха. После снятия деревянных элементов формируются опорные стойки.

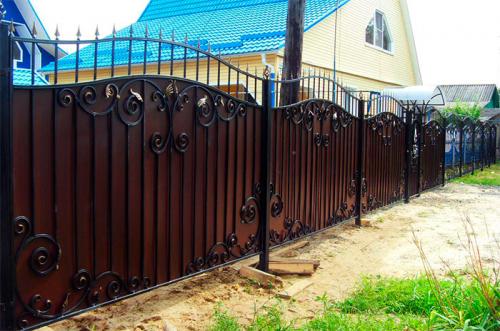

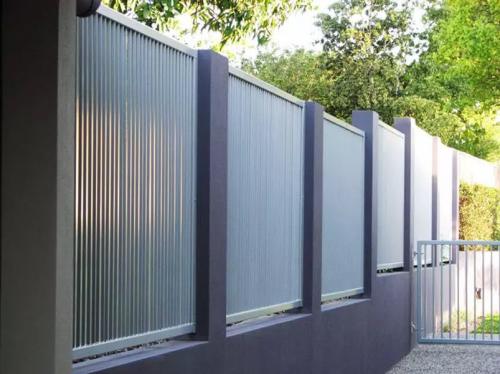

Основание может быть выполнено в виде цоколя из облицовочного камня в 2–5 рядов. Данный способ предусматривает защиту цоколя от фундаментной влаги с помощью создания гидроизоляции. Для этого делается отмостка шириной не более 80 см, которая защитит основание от подмокания и придаст законченного внешнего вида всему сооружению.
Чем заменить фундамент под забор. Сопоставление
Итак, в чем же нюансы забора с основанием (фундамент) или установка изгороди только на столбах.
В первом случае, когда речь идет о закладке фундамента под забор надо себе представлять, что объем работ будет большим, а процесс возведения трудоемким.
Вариантов такого основания несколько. Наиболее распространенными являются просто ленточный с металлическими столбами через определенные промежутки либо ленточный со столбами опоры, в который закладывается и выводится вверх арматура под будущий столб, где надо еще будет предусмотреть отверстия для лаг.
Но как говорится, это не все сложности. До того как приступить непосредственно к процессу устройства фундамента надо исследовать грунт и в зависимости от его характеристик планировать глубину, ширину, «подушку» траншеи под базисное основание забора.
Комбинированный забор
Помимо того, что это весьма затратный способ, идет большой расход материалов (песка, цемента, щебня, арматуры и пр.) период работ растягивается в связи с необходимостью соблюсти весь технологический процесс:
исследование почвы;
рытье траншеи;
выполнение подсыпки и ее утрамбовка;
выставление опалубки, арматуры;
заливка бетонной смеси;
«разглаживание»;
время на готовность, когда бетонная смесь застынет в единую монолитную ленту.
Даже при соблюдении всей цепочки, воздействие на основание влаги или мороза обязательно будет. Или от нерадивых соседей, или просто из-за расположения, когда вдоль забора стекают ливневые воды либо намерзает снег. Чаще именно от проникновения этих вод и сохранения скажем деревянной изгороди на бетонном основании фундамент и сооружается. И вероятность того, что забор может «повести», есть.
Ленточный фундамент или ленточно-столбовой вариант базиса являет собой цельную конструкцию и при воздействии природных стихий или промерзания, оттаивания грунта, близости грунтовых вод может элементарно лопнуть или потрескаться в нескольких местах. В таком случае говорить о прочности уже не приходится, да и внешний вид ограждения будет выглядеть плачевно.
После всего перечисленного стоит задуматься, нужен ли фундамент под забор ? Есть ли такая необходимость в условиях вашего участка? Чаще всего достаточно установить довольно основательное ограждение без глобальных строительных мероприятий.
Вот здесь чаша весов и склоняется к строительству изгороди без капитальных вложений труда, средств, материалов.
Для возведения понадобится минимальный набор инструментов. А расходные материалы в виде столбов и пропрофилей или других секций перекрытия обойдутся значительно дешевле возведения кирпичной или каменной стены на укрепленном основании.
Опять же дизайнерское решение может быть самым разнообразным, подходящим к месту расположения отгораживаемого участка, природным условиям и пр.

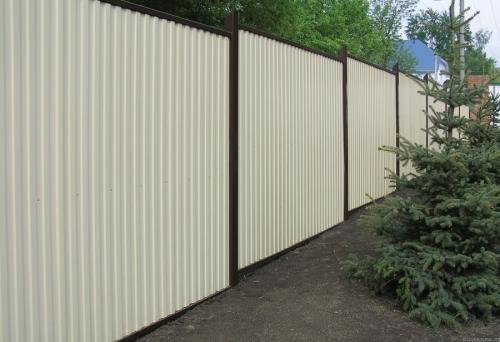

Устройство забора на столбах без основания не будет представлять фиксированную по земле жесткую конструкцию. Естественные колебания от природных воздействий не повлекут таких последствий, как в варианте с бетонной основой.
Но даже если какая-то из опор и наклонится (что при качественном исполнении исключено) исправить и выровнять ее будет оптимально по времени, а также без сложностей и серьезных денежных вложений.
Размеры ленточного фундамента под забор. Как правильно сделать своими руками ленточный фундамент под забор из профнастила с кирпичными столбами
отличается от всех альтернативных вариантов конструкции своей универсальностью.
Он в равной степени годится для установки тяжелых и массивных зданий, сооружений сложной и самой простой конфигурации.
Несущая способность ленты зависит от состава грунта, в котором она размещена, и параметров самого основания — ширины, глубины заложения, особенностей конструкции подошвы и т.д.
Изменяя размеры ленты, можно добиться изменения несущей способности, устойчивости к внешним нагрузкам или прочим воздействиям.
Рассмотрим особенности использования ленточного основания для сплошного забора из профнастила.
Забор из профнастила представляет собой сплошное герметичное ограждение. В отличие от конструкций из евроштакетника или иных штучных материалов, он испытывает максимальные ветровые нагрузки и требует повышенной прочности от опорных систем.
Наличие сплошной бетонной ленты , поддерживающей полотно не только в местах крепления к столбам, но и в промежуточных точках, способствует большей устойчивости и прочности сооружения, способности противостоять ветровым или механическим нагрузкам.
Альтернативный вариант — установка отдельных столбов, каждый в свою опору, с последующим монтажом горизонтальных прожилин и самого профнастила. В этом случае нижняя часть забора повисает над грунтом, становится уязвимой для прорастания сорняков, прохода домашней птицы, собак и т.д.
Появляется возможность сделать подкоп, что заметно снижает работоспособность ограждения. Наличие сплошной ленты в основании забора увеличивает его рабочие способности и обеспечивает большую защиту от проникновения на закрытую территорию .
ВАЖНО!
Выбирая наиболее подходящий тип основания, следует учитывать, что установка опор для столбов в собственные скважины с последующим включением их в состав ленты является самым устойчивым и прочным вариантом конструкции, оптимальным в местностях с частыми и сильными ветрами.
Достоинства и недостатки
К достоинствам ленточного основания под забор можно отнести:
Прочность, устойчивость ко всем вероятным нагрузкам.
Высокая несущая способность при относительно малом расходе стройматериалов.
Возможность строительства на складках местности или склонах (при относительно небольших углах наклона).
Солидный, привлекательный внешний вид забора.
Недостатками ленточного фундамента под забор являются:
Необходимость рыть траншею на всю длину ограждения.
Чем больше длина, тем выше вероятность появления деформаций или разрушения фундамента из-за нагрузок пучения или сезонных подвижек почвы.
Приходится после заливки выжидать довольно длительное время, необходимое для застывания бетона.
Все достоинства и недостатки конструкции в сумме позволяют назвать ленточное основание наиболее удачным выбором при создании сплошного забора из профнастила.
Виды основ с кирпичными столбами
Существует несколько разновидностей фундамента под забор из профнастила:
Монолитная лента .
Сборная лента.
Ленточно-столбчатый фундамент.
Монолитная лента представляет собой наиболее прочный и устойчивый к нагрузкам вариант. Недостатком конструкции является необходимость длительной выдержки залитой ленты для затвердения материала , что значительно увеличивает срок строительства.
Сборная конструкция позволяет заметно сократить время постройки забора, но результат получается менее прочным, устойчивость к ветровым нагрузкам существенно снижается.
К тому же, для установки фундаментных блоков необходимо использование строительной техники, а применение штучных элементов (шлакоблоков и т.п.) еще больше уменьшает прочность ленты .
Комбинированный ленточно-столбчатый вариант основания дает самый надежный тип фундамента, способный переносить самые сильные ветровые или механические нагрузки.
При этом, необходимость выдержки в течение положенного времени для застывания бетона присутствует для этого типа, так же, как и для монолитной ленты .
Глубина фундамента и его ширина в зависимости от веса забора

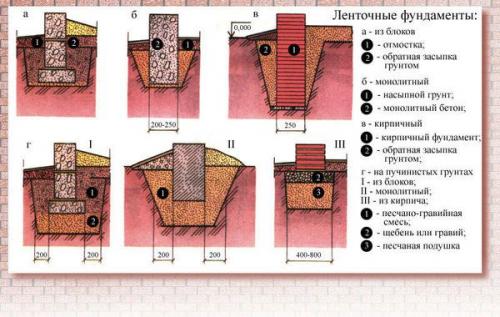

Ленточные основания могут разделяться на:
Мелкозаглубленные . Траншея имеет относительно небольшую глубину (обычно 50-70 см), что уменьшает объемы земляных работ, но снижает устойчивость.
Заглубленные варианты . Глубина траншеи немного превышает уровень зимнего промерзания почвы, что позволяет исключить влияние нагрузок морозного пучения.
является преобладающим вариантом при строительстве забора. Причина этого состоит в небольшом весе полотна и отсутствии необходимости в большой несущей способности.
Единственная серьезная и опасная нагрузка, воздействующая на забор из профнастила — воздействие ветра . Мелкозаглубленная лента, погруженная на 50 см, вполне способна выдерживать эти нагрузки, поэтому полноценный заглубленный ленточный фундамент для строительства заборов не используется.
Ширина ленты, достаточная для полотна из профнастила, обычно не превышает 25-30 см (иногда еще меньше).
Если используется комбинированный столбчато-ленточный вариант, устойчивости кирпичных опор вполне достаточно для компенсации ветровых нагрузок, поэтому ширину ленты можно ограничить до 20 см .
Забор из профнастила без фундамента. Забор из профлиста своими руками
Почему стоит выбрать именно этот забор
Этот строительный материал обладает массой преимуществ, главное из которых – высокая скорость и простота монтажа. Установить забор такого типа под силу любому человеку.
Вам не нужно обладать квалификацией строителя и иметь в своём арсенале специализированный инструмент – подойдёт стандартный, имеющийся у каждого домашнего мастера.
Единственную сложность вызовет сварка, но если вы не обладаете аппаратом и соответствующими навыками, можно всё сделать без неё. Другие достоинства:
низкая стоимость материалов, доступная даже при небольшом бюджете;
высокая прочность и устойчивость к агрессивной внешней среде;
долговечность, стойкость к выгоранию;
эстетический внешний вид;
острый верхний край листа, осложняющий возможность перелезть через него злоумышленнику.
При условии правильного подхода к выбору материалов вы можете получить отличное решение, которое украсит и сделает оригинальным ваш загородный участок. Посмотрите фото забора из профнастила, чтобы убедиться.
Преимущества и недостатки ограды
Среди плюсов такой конструкции:
Износостойкость. Поверхность обрабатывается защитными растворами, и металл не подвергается коррозии.
Легкий вес. Упрощает транспортировку, монтаж. Не нужно привлекать спецтехнику.
Сборка ограждения не занимает много времени.
Невысокая цена. Самостоятельная установка такого забора выйдет дешевле, чем аналогичного из кирпича, камня.
Отлично защитит участок от шума, пыли.
Пожаробезопасное и экологическое сырье.
Не нуждается в периодическом уходе, покраске.
Красиво выглядит, хорошо сочетается с другими материалами.
Материал прочный.
Служит долго.
Подлежит ремонту. Отдельный элемент можно заменить без вреда для всей конструкции.
Есть у материала и свои минусы.
При непрочном креплении к лагам листы начнут деформироваться под действием сильного ветра.
При повреждении защитного покрытия необходимо обрабатывать места антикоррозийной грунтовкой, иначе со временем там появится ржавчина.
Виды профнастила и методы его изготовления
Для производства профилированного листа используют листы стали с оцинковочным слоем, защищающим материал от коррозии. Форма гофра придается листам путем холодной штамповки на специальных станках, за счет чего материал становится более жестким, улучшаются его несущие способности.
После холодной прокатки на стальной лист с обеих сторон наносят специальное антикоррозийное полимерное покрытие, используемое для профнастила, применяемого для кровли крыш или строительства заборов. Таким образом, материал становится не только устойчивым к коррозийным процессам, но и ультрафиолетовым солнечным лучам.
Габариты профилированного листа идут или по стандарту от производителя или же на выбор заказчика. Рулонная сталь легко нарезается, благодаря чему можно получить продукцию необходимой длины, а вот ширину устанавливает только производитель, она может колебаться от 980 до 1850 миллиметров.
Виды профилированного листа:
Несущий.
Кровельный.
Универсальный.
Стеновой.
Прежде, чем заняться монтажом ограждения из профилированного листа необходимо выбрать его тип, что будет использоваться для создания забора. Сразу же стоит сказать, что для этого можно использовать столько стеновой профнастил, толщина которого составляет 0,5-0,7 миллиметра, а высота гофры не более 21 мм.
Что касается цветовой гаммы, то здесь ограничений практически нет, так как современные технологии позволяют сделать совершенно разные оттенки профнастила. Более того, некоторые производители предоставляют продукцию, внешне имитирующую натуральные материалы (камень, дерево или кирпич). Также некоторые производители выпускают в продажу специальный вид профнастила, который имеет с одной стороны заостренную кромку – это оптимальное решение для монтажа ограждения.
Советы по выбору материала:
Перед покупкой нужно проверить толщину стального листа.
Качество профнастила.
Нужно просмотреть сертификаты производителя, убедившись в их наличии и соответствии продукции стандартам и техническим параметрам.
При покупке материала нежелательно выбирать самые дешевые варианты, так как они имеют низкое качество. Лучше всего выбрать золотую середину, сочетая цену и качество.
Способы монтажа пролетов
Существует несколько видов заборов, в зависимости от монтажа

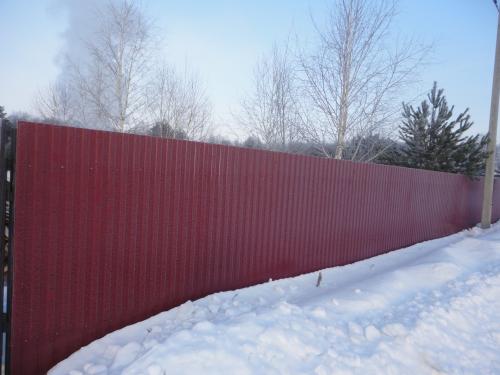

Сплошной
Обшивка профнастилом забора выполняется внахлест. Конструкция визуально кажется сплошной стеной. Столбы монтируются с шагом 1,5‒2,5 метра. Увеличивать расстояние не следует, поскольку придется брать лаги большей толщины.
Фото: забор и ворота с калиткой из профлиста
Средняя высота забора 1,7‒ 1,8 м. Листы могут крепиться горизонтально или вертикально.
Расход материала рассчитывается так: общая длина ограды делится на рабочую ширину листа.
При данном крепеже расход листов гораздо больше, чем при секционном.
Секционный
В этом способе монтажа четко выделяются пролеты.
Статья: «Виды кованых заборов».

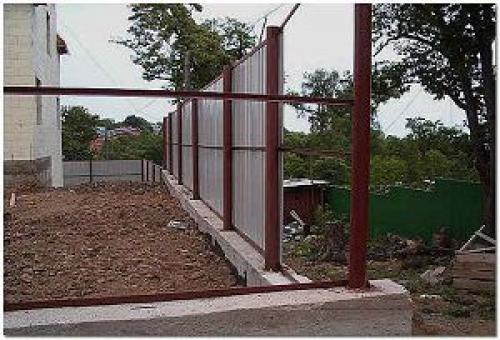

Забор из профнастила на ленточном фундаменте своими руками. Легкие заборы
В этом случае нет смысла сооружать глубоко заглубленный фундамент для забора. Это экономически неэффективно.

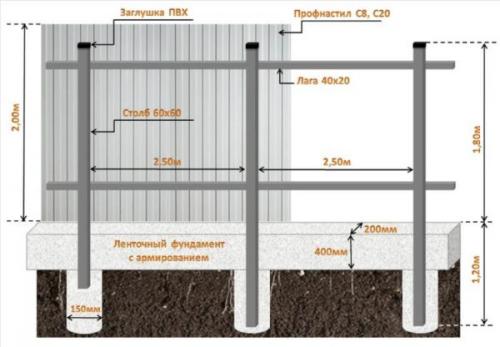

Под забор из профнастила подойдет мелко заглубленная лента прямоугольного сечения (глубина заложения — 0,7-1 м). При ее строительстве важно не забывать об основных проблемах: пучении и парусности.
Ширину фундамента рекомендуется принимать не менее 350 мм. При этом в верхней части в местах жесткого соединения ленты и стоек забора следует укладывать армирующие сетки из прутов диаметром 3-4 мм и размером ячейки 50х50 мм. Защитный слой бетона для оцинкованных сеток составляет 30 мм, для «черных» — 60-70 мм. Такая сетка позволит предотвратить повреждения забора при действии ветра (актуально для конструкций из профнастила и деревянных щитов).
Стойки забора обычно опирают ниже подошвы ленты и бетонируют. Это позволяет ограждению более эффективно сопротивляться опрокидыванию и подвижкам грунта.
Легкое ограждение.
При заложении подошвы фундамента выше глубины промерзания, необходимо предотвратить пучение. Пошаговая инструкция в этом случае выглядит следующим образом:
Засыпка песчаной подушки толщиной от 30 до 50 см. Замена пучинистого грунта на непучинистый в уровне подошвы позволяет избежать выталкивания конструкции из земли. Песок становится демпфирующим слоем. Он должен быть крупной или средней фракции. Материал укладывается с послойным уплотнением.
Обратная засыпка пазух песком позволяет избежать действия пучения на боковую поверхность фундамента. Требования к засыпке такие же, как и в предыдущем случае.
Укладка дренажной трубы в уровне подошвы (на 20-30 см ниже). Важно соблюдать правильный уклон трубопровода. Максимальное расстояние от дренажа до боковой поверхности ленты составляет 1 м.
Устройство ливневой канализации для организованного удаления лишней влаги с участка.
Утепление и гидроизоляция конструкции экструдированным пенополистиролом.
Важно! Опорная конструкция под ограждение отличается от таковой для дома тем, что делать утепленную отмостку здесь нет смысла.
Забор из профнастила на ленточном фундаменте можно строить, не опасаясь морозного пучения, если на участке залегают непучинистые грунты: средний и крупный песок, крупнообломочные породы без пылеватых включений.
Забор из профнастила с опалубкой. Установка опалубки
При обустройстве опалубки, её сборка осуществляется на 20-30 см выше поверхности земли. Она может быть выполнена как из досок, металлических листов, фанеры или профессиональной опалубочной фанеры, которая позволит при высыхании бетона без особого труда ее отделить.
Неровный рельеф добавляет трудностей в установке опалубки, чтобы сделать фундамент для забора из профнастила. Так как одна секция будет иметь одну высотную отметку, необходимо установить и опалубку на планируемой высоте. Секции в этом случае разделяются между собой при помощи этой же опалубки. В этом случае каждое отделение в дальнейшем будет заполняться бетоном поэтапно. Естественно и армирование бетона будет устроено несколько сложнее, чем при ровной поверхности.
Сборка опалубки и армирование для будущего фундамента Источник stroykarecept.ru
Установка опор и армирование
Следующая стадия состоит в установке вертикальных опор для будущего забора. Обычно выбирается стальной уголок или квадратный профиль 30-40 мм. Для увеличения срока службы опоры и продольные лаги необходимо прогрунтовать и покрасить, предварительно зачистив очаги коррозии, если таковые имеются.
Стандартная схема разметки забора Источник yurlkink.ru
Для увеличения надежности между опор в траншее приваривается арматура диаметром 10 мм. При большой глубине следует сделать несколько таких связующих соединений на разных уровнях.
Армирование выполняется также при помощи арматуры 8-12 мм. Так как фундамент не несёт практически никакой нагрузки, кроме боковой, то особого подхода не требуется. Требуется в основном обеспечить целостность конструкции. Между опорами вбиваются отрезки арматуры и вдоль, вязальной проволокой навязывается 2-4 ряда арматуры, в зависимости от глубины траншеи. Для еще большего усиления навязывают поперечины. Необходимо учитывать, что арматура должна быть на расстоянии 2-3 см от края опалубки.
Армирующие прутья не должны касаться досок опалубки Источник domvizit.ru Бетонные блоки для столбов забора: плюсы и минусы, разновидности, этапы монтажа
Бетонные работы: отстой фундамента и распалубка
Далее необходимо заполнить траншею до нужного уровня опалубки бетоном или раствором с использованием цемента марки не менее 200.
Ленточный фундамент для забора из профнастила заливается послойно чтобы обеспечить выход воздушных пузырей из раствора. По мере высыхания бетона необходимо его поливать водой. В течении первых двух-трёх дней это желательно производить каждые 3-4 часа. Полив позволит избежать появления трещин. Далее можно реже. Распалубка фундамента проводится в зависимости от температурных условий при наборе бетоном 70% прочности, а это 2-4 суток. При применении присадок, ускоряющих застывание возможно снятие опалубки и через сутки. Однако к монтажу забора следует приступать не ранее 7 дней.
Когда раствор застынет опалубку разбирают Источник tl.decorexpro.com
Установка продольных профилей и крепёж листов профнастила
Этот этап подразумевает приваривание профилей между опор забора. Он может быть выполнен как из уголка 2-3 см, так и из «П» образного или квадратного профиля. При этом используются несколько типов соединения, как показано на рисунке. Если покраска не выполнена предварительно, то после сварочных работ необходимо покрасить каркас будущего забора. Особенно при покраске следует уделить внимание сварным швам, так как именно там чаще всего возникает коррозия.
Крепление профнастила по отношению к столбам производится тремя способами Источник maja-dacha.ru
После этого выполняется монтаж профнастила при помощи саморезов с резиновыми прокладками, чтобы избежать повреждения листов и возникновения ржавчины в местах крепления. Расстояние между крепежом зависит от размеров листа.
Для улучшения внешнего вида фундамент можно отделать плиткой, облицовочным кирпичом или камнем, просто оштукатурить и покрасить.
Забор из профнастила с бетонным основанием. Ленточный фундамент для забора из профлиста
Такая конструкция чаще всего используется для различных легких ограждений, в том числе и для заборов из профнастила. Несмотря на сравнительно небольшую глубину заложения, ленточный фундамент обеспечивает необходимую прочность, устойчивость и долговечность ограждения. Выполняется он в виде узкой ленты из бетона, поэтому и называется ленточным.
Ширина фундамента обычно не больше 20-30 см, а глубина заложения 30-50 см от поверхности грунта. Для того чтобы фундамент был единой конструкцией, которая воспринимает нагрузки, воздействующие на забор по всей протяженности ограждения, внутрь бетона на всю его длину укладывается стальная арматура.
Для монтажа ленточного фундамента под забор из профнастила в земле выкапывается траншея глубиной 50-70 и шириной 25-40 см. На ее дне выполняется песчаная подушка с уплотнением толщиной в 100 мм. Затем в траншее устанавливается опалубка из досок, фанеры или металлических листов. Она должна удерживать бетонную смесь в той части ленточного фундамента, которая находится выше уровня земли и, впоследствии, будет служить цоколем забора из профлиста.
После установки опалубки в дно траншеи на глубину 40-50 см вбивают металлические столбы ограждения. Затем внутри опалубки в два яруса монтируется стальная арматура диаметром 10 мм.
Нижний ряд арматуры укладывается на подставки на расстоянии 3-4 см от стенки траншеи. С интервалами приблизительно 30-40 см, продольные стержни связывают поперечными перемычками. Затем устанавливаются вертикальные стойки из арматуры меньшего диаметра. На них крепят металлические арматурные стержни верхнего яруса и, так же, как и нижние, соединяют перемычками из арматуры.
Если опоры ограждения выполняются из стальных труб или металлического профиля, их лучше соединить с арматурой фундамента с помощью электросварки. Это сделает забор еще более прочным и надежным.
После установки столбов и арматуры, фундамент для забора из профлиста заливается бетонной смесью марки 200 (В15). Опалубку снимают, когда бетон наберет 70% своей прочности. При положительных температурах окружающего воздуха это происходит приблизительно через 7-10 дней.
Таким образом, устройство ленточного фундамента сводится к следующим операциям:
