Монолитный фундамент применяется более часто, чем использование стандартных бетонных плит. При монтаже данной разновидности основания сначала делают арматурную сетку, которую потом заливают бетоном. Арматурная сетка придаёт бетону дополнительной крепости и позволяет выдерживать плите более высокие нагрузки.

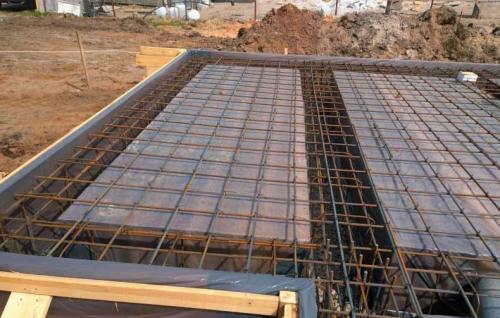

Готовый каркас для монолитной плиты

Как вязать арматуру самостоятельно или правильная последовательность вязки арматуры монолитной плиты:

1. Нижний уровень арматурных прутьев укладывают крестом. Необходимо соблюдать при этом основное правильно – следить за размером ячеек, который должен составить 30*30 см. Превышать данный размер нельзя, иначе монолитная плита получится недостаточно прочной.
2. Места соединения прутьев плитного фундамента необходимо обвязать стальной проволокой, используя стандартную схему вязки. Применение специального инструмента, например, крючка для вязки арматуры, существенно упростит задачу.
3. Арматура нижнего уровня плиты должна иметь запас по длине, чтобы ей можно было придать п-образную форму. Таким образом, нижние прутья переходят в верхний уровень плитного фундамента.
4. Прутья верхнего уровня плиты или перекрытия также укладываются друг на друга и связываются стальной проволокой или пластиковыми хомутами в местах соприкосновения.

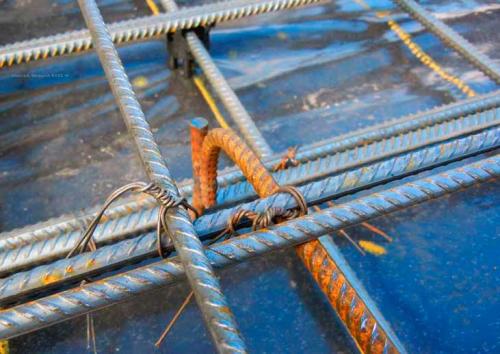

5. Конструкция для монолитной плиты должна быть размещена на расстоянии 4 см от земли, для этого используют специальные подставки, которые можно приобрести в строительном магазине. Подставки выполнены из пластика и выдерживают каркасы с достаточно большим весом.Пример пластиковых подставок для нижнего яруса конструкции
6. Для поддержания верхнего уровня арматуры перекрытия следует сделать из прутьев специальные подставки, которые получили название столиков. Достаточно взять небольшой отрезок арматуры и загнуть его в зигзаг. Теперь верхний ярус можно удобно установить на получившиеся подставки. При заливке бетона подставки оставляют вместе с основной конструкцией.

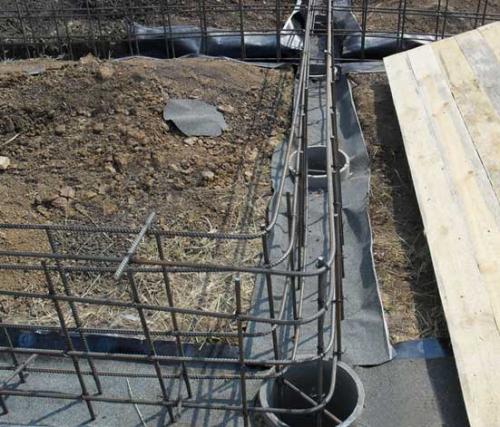

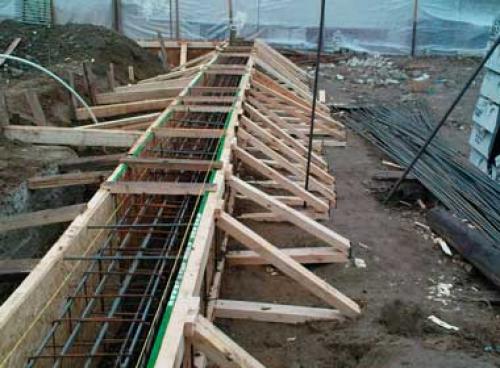

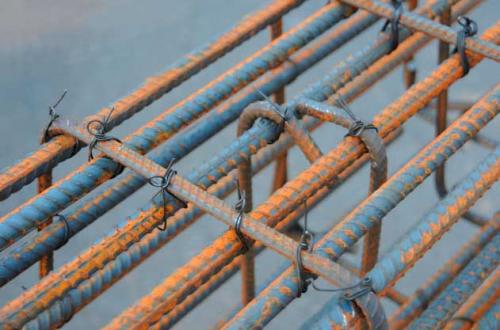

Как вязать арматуру под бетон. Особенности сборки арматурного каркаса

Схему армирования ленточного фундамента рассчитывают в ходе построения проекта. По требованиям СНиПов, расстояние между горизонтальными поясами не делают больше 400 мм. Шаг установки конструкционных перемычек должен быть равен или меньше 300 мм. Еще один важный момент — расстояние от края детали до начала прутка. Арматуру полностью утапливают в бетон. Если где-то она выйдет на поверхность, неизбежна коррозия металла. Поэтому минимальное расстояние от края бетонной плиты до стального прута — 5 см.

С учетом выстроенной схемы арматуру собирают в единую конструкцию. Разберем особенности этого процесса.

Свободное движение (или люфт) арматурной сетки внутри конструкции вызовет напряжение, которое скажется на прочности здания. Чтобы этого не произошло, прутки прочно соединяют между собой. Для этого используют три методики.

Первая —сваривание. Стальные элементы соединяют с помощью точечной сварки. Это быстро и надежно, но возможно не всегда. На участке сварки металл становится хрупким и легче подвергается коррозии. Поэтому сварка применяется только для материала, в маркировке которого есть буква «С». Это означает, что сваривание разрешено, и шов не повлияет на прочность элемента.

Соединять металлические детали можнос помощью пластиковых хомутов. С их помощью элементы подтягивают друг к другу и надежно закрепляют. Это несложно и быстро. Но пластиковые хомуты тоже используют достаточно редко. Связано это с тем, что они не выдерживают низких температур, а также с достаточно высокой ценой хомутов. Кроме того, перемещать связанный таким способом каркас категорически нельзя. Вяжут только в опалубке.

Вязка арматуры под ленточный фундаментпроволокой — основной метод соединения. Это самый дешевый и эффективный, а иногда и быстрый способ. Выполняют такую вязку с помощью разных приспособлений. Чаще проволоку закрепляют специальным вязальным крючком. Это недорогое приспособление, которое можно изготовить самостоятельно. Научиться вязать им арматуру несложно. Неопытный арматурщик буквально через несколько часов уже быстро вяжет прутки. Минус методики — недостаточная жесткость готового каркаса. Поэтому лучше всего вязать его прямо в опалубке.

Мастера также вяжут проволочные соединения клещами илисо вставленным крючком. Есть еще одно приспособление — вязальный пистолет. Он надежно связывает детали буквально за секунду, что важно, ведь объемы работ очень большие. При этом пистолет громоздкий, поэтому работать им можно не на всех участках. А самое главное, для него требуется специальная проволока, и стоит он дорого. Но если есть возможность взять пистолет напрокат, лучше всего так и поступить. Это значительно ускорит работу.

Самыми слабыми и уязвимыми участками фундамента-ленты считаются места примыкания стен и углы. Здесь соединяются нагрузки, идущие от разных стен. Чтобы их грамотно перераспределить, используют специальные приемы. Простое соединение стальных стержней не решит задачу, поскольку не перераспределит нагрузку. В результате через некоторое время под воздействием перегрузок железобетон начнет трескаться и крошиться.

Поэтому. Первый предполагает. Идущий вдоль одной из стен стержень загибают на другую. Длина такого загиба должна быть не меньше 65-70 см. Если длины прутка недостаточно,. Длина каждой стороны — не меньше 65-70 см. В обоих случаях центр загиба должен приходиться на угол.

Как вязать арматуру крючком. Арматура для фундамента частного дома своими руками: схема, размеры и Пошаговая инструкция +Видео

Наиболее распространенным в частном строительстве фундаментом является. Ленточный фундамент представляет из себя монолитную ленту железобетона, залитую по периметру дома. Как правило его делают монолитным. Фундамент такого типа распределяет нагрузку на основание по всей площади дома, что препятствует его проседанию и перекосу.Помимо всего, для него требуется меньше материалов и подготовительных работ, что и позволяет значительнона строительстве.

При эксплуатации, намогут воздействовать различные нагрузки, начиная от веса строения и движения грунтов до морозного пучения.

Для компенсации воздействующих на фундамент нагрузок производят его армирование.

По своим свойствам бетон очень прочен на сжатие, однако на растяжение он в 50 раз менее прочен. Стальная арматура дает прочность бетону на растяжение.

Укладка и вязание арматуры

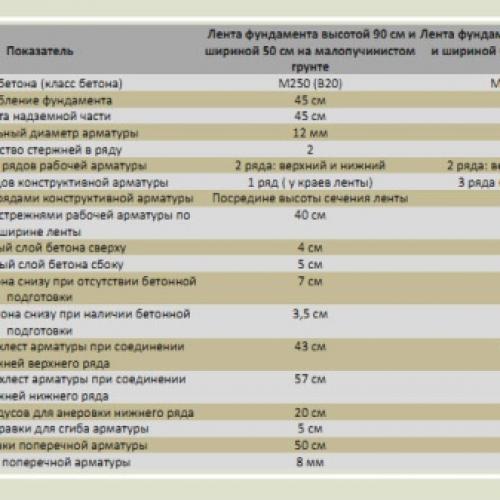

Для армирования применяется горячекатаная строительная арматура периодического профиля, термически обработанная или механически упрочненная. Для фундамента применяют арматуру класса А 400. Применение классов А 240 и А 300 недопустимо. Использовать для армирования арматуру класса выше, чем А 400 экономически не выгодно и не целесообразно с точки зрения использования прочностного потенциала. Диаметр арматуры как правило применяют 12мм для рабочего продольного армирования, 6-8мм для вертикального и поперечного армирования.

Уложенную арматуру необходимо соединить.

Давайте выясним как правильно вязать арматуру для.

Существует несколько видов соединения арматуры. Чаще всего – это вязание с помощью вязальной проволоки. Также применяют сварку и крепление с помощью пластиковых хомутов.

Проволока это проверенный временем надежный вариант.

Для вязки применяют проволоку, обработанную путем обжига, так называемую обожжённую. Обожжённая проволока более гибкая и прочная, чем обычная, а также более стойкая на растяжение. Диаметр проволоки зависит от диаметра арматуры. Как правило, для арматуры диаметром 8-12мм применяют проволоку 1,2мм, для более толстой арматуры берут более толстую проволоку. Однако применение проволоки боле 1,6мм не целесообразно так как вязать ей очень неудобно и затянуть ее будет сложно. Проволока диаметром менее 1,2мм при затяжке будет лопаться.

Существует несколько способов вязки проволокой:

• Вязка с помощью арматурных клещей;
• Вязка с помощью крючка;
• Вязка с помощью дрели с насадкой;
• Вязка с помощью вязального пистолета.

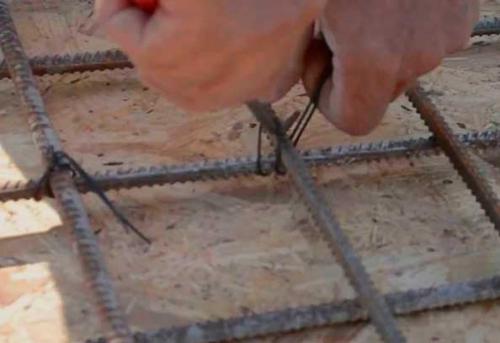

Как вязать арматуру крючком

Широкое распространение получили крючки различных видов. Существуют простые с прямыми, изогнутыми, стальными, пластиковыми или деревянными ручками.

Также существуют механические крючки в ручку таких крючков встраивается спираль. При натяжении вверх, ручка скользит по спирали поворачивая крючок и производит затяжку. Существует множество способов работы с крючком вот несколько из них.

Способ 1.

Отрезаем проволоку для арматуры диаметром 12мм, длинной примерно 25мм и складываем пополам. Далее производим загиб вокруг пальца примерно на одну треть. Продеваем под арматуру и захватываем петлю крючком. Накладываем на жало второй конец, при этом натягивая его на себя, и начинаем крутить крючок. Количество оборотов определяется практически. Необходимо хорошо затянуть, при этом не порвав проволоку. После окончания затягивания вытаскиваем крючок и загибаем во внутрь концы.

Способ 2.

Проволока также складывается пополам прижимается пальцами к арматуре, концы загибаются на себя вставляется крючок и производится затяжка. После затяжки крючок достается и концы загибаются.

Способ 3.

Проволока также складывается пополам, продевается под арматуру, петля вставляется в крючок. Второй конец также вкладывается в крючок и загибается вниз. Тянем крючок на себя и производим затяжку.

Данный способ считается самым удобным.

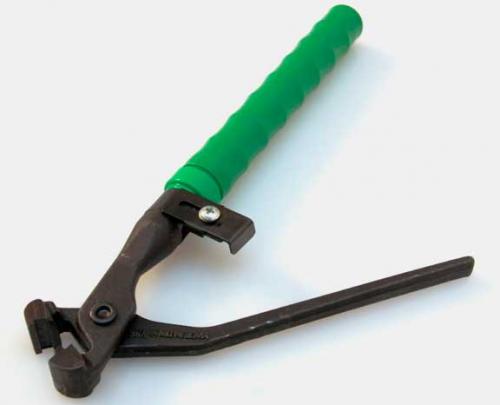

Вязка с помощью клещей для арматуры

Клещи для вязки арматуры отличаются от обычных формой режущей части. Они должны проволоку удерживать.

Плюсами применения клещей является то, что нет надобности нарезать проволоку. Проволока сматывается в маленькие мотки и держится в левой руке. Расход проволоки гораздо меньше. Именно с применением клещей на стройках профессионалы вяжут арматуру и утверждают, что происходит это в два раза быстрей, чем с применением крючка или пистолета.

Один конец проволоки продевается под арматурой, захватывается клещами второй конец. Также вкладывается под губки, производится один или два оборота. Излишки обкусываются.

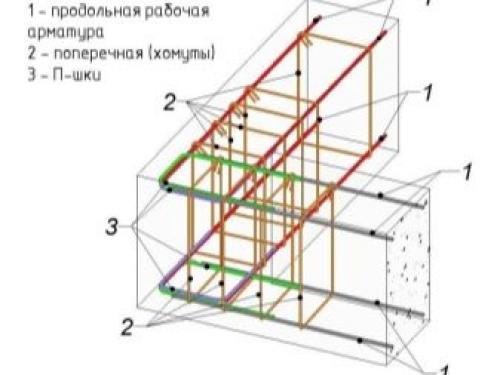

Как вязать арматуру на углах. Основные правила армирования

Базовые правила армирования углов фундамента подробно изложены в СНиП 52-01-2003. Для расчета расхода арматуры на 1 м3 бетона , необходимо 0,1% умножить на площадь сечения фундамента с округлением в большую сторону. Стоит понимать, что эта величина минимальная, поэтому при строительстве нужно выполнять расчеты индивидуально для каждой постройки, с учетом особенностей грунта и будущих нагрузок, которые будут действовать на основание.

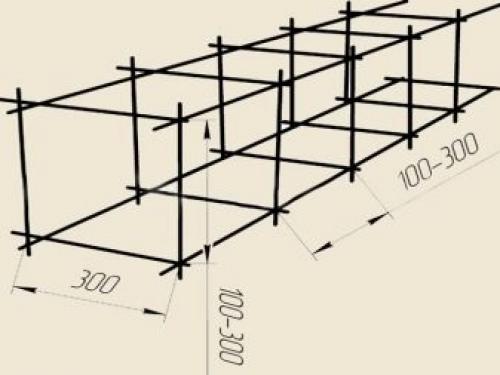

Интервал между ближайшими продольными элементами армирующего каркаса составляет 250-400 мм. Минимальный шаг между поперечными перемычками, чаще всего это хомуты для арматуры , составляет половину от рабочего сечения фундамента, но не превышать 300 мм.

При создании армирующего каркаса необходимо соблюдать ряд требований:

1. Диаметр рабочих арматурных прутков от 10 до 20 мм, а дополнительных – от 6 до 10 мм.
2. В двух направлениях от угла устанавливают поперечные пояса в количестве 3-4 с шагом 50 см от главного.
3. Интервал между продольными поясами должен быть 50 см, а количество определяется на основе расчётов по формулам из СНиП 52-01-2003.
4. Расстояние между прутками подбирается в интервале от 50 до 80 см в соответствии с требованиями к прочности конструкции и её несущим характеристикам.
5. В углах не рекомендуется делать стыки. Если без этого не обойтись, то требуется использовать метод нахлёста. В горизонтальном направлении он может выполняться на расстояние 50 диаметров арматуры при использовании бетона М200, 40 – М250, 35 – М300. По вертикали требуется разнос на 60 диаметров или 150% от общей длины нахлеста арматуры .

При заливке бетонного раствора важно, выдержать защитный слой бетона для арматуры – минимум 50 мм. Для контроля необходимо устанавливать фиксаторы для арматуры , снизу “стульчики”, по бокам каркаса “звездочки”.

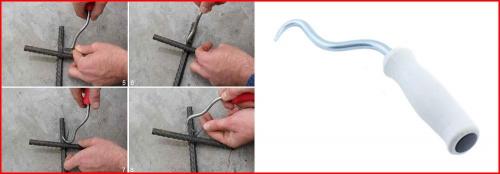

Как вязать арматуру автоматическим крючком. Как правильно вязать арматуру крючком?

Методик, способов и ответов на вопрос, как вязать арматуру вязальной проволокой, довольно много. Применяются и автоматические устройства, и электроинструменты, и механизированная оснастка, и ручной инструмент, и домашние самоделки.

Одним из наиболее распространённых способов соединения арматуры является вязка крючком. Выполняется он недорогим инструментом — вязальным крючком, который можно сделать и самому, но лучше пользоваться промышленным.

Инструмент состоит из полиамидной цилиндрической ручки, через ось которой пропущено тело самого стального крюка, он свободно вращается в ручке. Конец крючка отогнут по отношению к оси ручки примерно на 80 º, а сама ось вращения зева смещена от оси ручки на 4-10 см (конструкции разнятся). Научиться пользоваться инструментом правильно можно за несколько проведенных вязок, навыки приобретаются уже к концу первого рабочего дня.

1. Для выполнения вязки проволочную заготовку длиной от 25 до 50 см.
2. Её складывают вдвое, петлевой конец продевают под соединяемыми стержнями, выводят наверх и надевают на крючок.
3. Другой двойной конец укладывают в зев крючка.
4. Затем ручкой производят несколько круговых движений, при этом петлевой и концевой выводы скручиваются и стягивают оба стержня.

Чтобы не разорвать соединение, нужно вовремя остановиться. Критерий один — соединение должно быть плотным без разрыва проволоки. Конусная заточка крюка нужна для облегчения демонтажа инструмента из уже затянутой петли.

Получил распространение и автоматический метод вязки крючком. Он состоит из стержня с винтовой насечкой, на одном конце которого находится крючок. Стержень двигается внутри винтовой пластиковой обоймы с вращением. Если крючком зацепить, как описано выше, проволоку и потянуть на себя обойму, то стержень с крючком будут вращаться, выполняя вязку. Обойма реверсивная — если её отпустить, то она возвращается в исходное положение. Автоматическим крючком вязать арматуру можно быстрее, чем вязальным крючком, но стоит он дороже.

Как вязать арматуру шуруповертом. Выбор проволоки

Для хорошего закрепления арматуры потребуется специальная проволока, которая продается в строительных магазинах. При использовании для вязки шуруповерта лучше всего взять проволоку толщиной от 1,2 до 1,4 мм. Она должна быть изготовлена из отожженной низкоуглеродистой стали. Если проволока плохо гнется, ее нужно подержать над огнем в течение получаса. После этого она размягчится и согнуть ее станет значительно легче.

Проволока нарезается на куски длиной 30-40 см. Процесс нарезки также довольно простой, но нудный и долгий. Если требуется вязка больших площадей, обычно проволоку сворачивают в бухту, а потом нарезают болгаркой.

Подготовка оборудования

Для вязки арматуры подойдет обычный бытовой шуруповерт. Эта технология не требует очень большого количества оборотов, так что сгодится даже недорогая модель. Желательно только выбирать шуруповерты с регулируемыми оборотами. Аккумуляторные шуруповерты предпочтительнее сетевых, поскольку мастер не привязан к электрической розетке.

Для работы следует изготовить специальный крючок-насадку. Его можно сделать из обычного толстого гвоздя диаметром не менее 4 мм или любого другого подходящего материала. У гвоздя отпиливается шляпка, а острие сгибается в виде крючка. Также для изготовления крючка используют сварочный электрод, толстую проволоку.

После этого полученное приспособление вставляется в патрон шуруповерта и плотно закручивается. На этом изготовление приспособления для вязки арматуры можно считать завершенным.

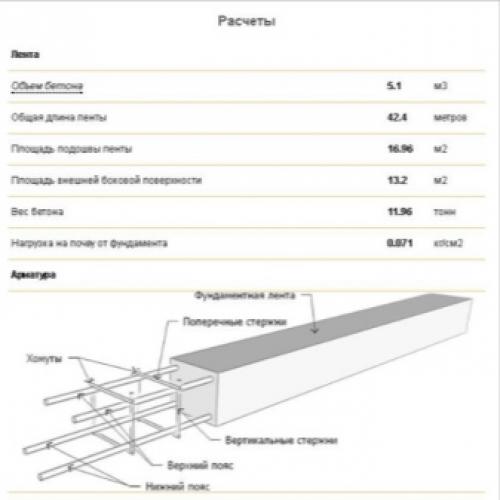

Как вязать арматуру на фундамент. Расчет

Расход арматуры нужно выполнять на этапе планирования чертежей фундамента, чтобы в дальнейшем с точностью знать, какое количество стройматериала потребуется. Стоит ознакомиться с тем, как рассчитать количество арматуры для мелкозаглубленного основания высотой 70 см и шириной 40 см. Для начала необходимо установить внешний вид металлокаркаса. Он будет изготовлен из верхнего и нижнего армопояса, в каждом по 3 арматурных прутьев. Промежуток между прутками будет равняться 10 см, а также нужно добавить еще 10 см для защитного бетонированного слоя. Присоединение будет выполняться провариваемыми отрезками из арматуры идентичных параметров с шагом 30 см. Диаметр арматурного изделия равен 12 мм, группа А3.

Расчет необходимого количества арматуры выполняется следующим образом:

• чтобы определить расходование прутков на осевой пояс, нужно сделать расчет периметра фундамента. Следует взять символическое помещение с периметром 50 м. Так как в двух армопоясах находится по 3 прутка (в сумме 6 штук), то потребление составит: 50х6=300 метров;
• теперь следует рассчитать, какое количество соединений потребуется для стыкования поясов. Для этого необходимо разделить общий периметр на шаг между перемычками: 50: 0,3=167 штук;
• соблюдая определенную толщину ограждающего бетонного слоя (около 5 см), величина перпендикулярной перемычки будет составлять 60 см, а осевой – 30 см. Численность отдельного типа перемычек на одно соединение составляет 2 штуки;
• нужно высчитать расходование прутков на осевые перемычки: 167х0,6х2=200,4 м;
• расход изделий для перпендикулярных перемычек: 167х0,3х2=100,2 м.

В итоге расчет арматурных материалов показал, что общее количество для расходования составит 600,6 м. Но это число неокончательно, необходимо приобретать изделия с запасом (10–15%), поскольку придется выполнять усиление фундамента в угловых областях.
