Перед тем как сделать подпорную стенку из бетона, вы должны подобрать один из ее существующих видов, а также разобраться с технологиями возведения. Конструкции можно классифицировать по способу возведения, они могут быть сборными или монолитными. Первые состоят из штучного материала, тогда как вторые — из звеньев на основе железобетонных изделий. Подпорные стены из бетона можно подразделить на мелко- и глубокозаглубленные. По высоте они бывают высокими, средними и низкими.

Что касается особенностей возведения, то все будет зависеть от того, какой бетон в основе -жидкий или в виде готовых изделий. В первом случае можно получить стену до 3 м в высоту, поэтому ее строительство лучше доверить специалистам. Такие конструкции устанавливаются на фундамент, а его габариты зависят от высоты стены и обычно составляют половину размера.

Подпорные стенки из бетона устанавливаются с обязательным водоотведением. Когда жидкость будет попадать на склон, она просочится сквозь почву и станет копиться в нижнем участке конструкции. Чтобы исключить размытие земли, вода должна отводиться пластиковыми трубками. Они располагаются с лицевой стороны и отделяются друг от друга на 1 м.

Стенки устанавливаются с обязательным устройством температурных швов, что исключает возникновение трещин. Что касается финишной отделки, можно не осуществлять облицовку, но тогда конструкция будет смотреться неприглядно. Для облагораживания этой части экстерьера можно использовать камень, который может быть натуральным или искусственным.

Подпорная стенка из бетона чертежи. Основные принципы возведения подпорной бетонной стены

Неровности ландшафта доставляют дискомфорт в использовании. Из-за этого многие застройщики стремятся сделать почву ровной на участке либо сделать 2-3 зоны с горизонтальными конструкциями. Главная проблема, с которой сталкиваются работники, — давление грунта на опорное сооружение. Это может быть чревато последствиями:

• опрокидывание сооружения на фоне потери устойчивости;
• разрушение целостности конструкции.

Для предотвращения проблем были созданы две технологии, направленные на предотвращение повреждений в процессе эксплуатации:

• создание массивных стен с большим весом. Так боковые подвижки помогут предупредить сдвижение конструкции со своего места;
• сооружение тонких бетонных стен, где имеются элементы, вовлекают часть почвы в развитие усилий, нужных для исключения вероятности противоположного опрокидывания.

В первом случае технология бетонной подпорной стены требует превысить расход цемента и арматуры, чтобы подпорная стена из бетона была устойчивой. Второй подразумевает под собой обильные земельные работы. Технологию выбирают, исходя из имеющегося бюджета, особенностей участка и наличия свободного времени. Вся бетонная поверхность стены контактирующая с грунтом  в обязательном порядке должна быть защищена гидроизолирующим материалом. Бетон обрабатывают в обязательном порядке из-за его пористой структуры. Если не провести завершающую отделку, на сооружение будет воздействовать влага, что приведет к его скорому разрушению.

Главными качествами опорок является устойчивость к сильному давлению, а также выдержка неблагоприятных погодных условий. Но иногда конструкция подвергается негативному влиянию, которое значительно сокращает срок ее эксплуатации. На устойчивость опорок может влиять целый ряд факторов: общий вес строения, почвенные особенности и грунтовое давление.

Источник: https://ogorod-bez-hlopot.zelynyjsad.info/stati/podpornye-stenki-v-sadu-podpornaya-stenka-svoimi-rukami-ispolzovanie-v-landshaftnom-dizayne

Подпорная стена из бетона расчет. Подпорная стенка на участке: технология устройства и расчёт своими руками

Подпорная стенка — это строительное сооружение, которое удерживает грунтовую массу от обрушения при перепадах планировочных отметок. Высокая ответственность таких конструкций обусловлена большими нагрузками земляных масс и требует знания технологии их возведения. Предлагаемый вариант бетонной подпорной стенки поможет сделать её правильно.

Разновидности подпорных стенок

Подпорную стенку сооружают в случаях, когда откос грунта или насыпи превышает предельную величину. Они подразделяются по высоте, конструкции и материалу.

По высоте:

• низкие – перепад планировочных отметок менее 10 м;
• средние – перепад составляет от 10 до 20 м;
• высокие – при перепаде высот более 20 м.

По конструкции:

• массивные;
• тонкостенные;
• анкерные.

1. Гибкая подпорка с анкерным прекплением. 2. Массивные подпорные стенки: а — с вертикальными гранями; b — с вертикальной лицевой и наклонной тыльной гранью; c — с наклонной лицевой и вертикальной тыльной гранью; d — с двумя наклонными в сторону насыпи гранями; e — со ступенчатой тыльной гранью; f — с ломаной тыльной гранью. 3. Тонкостенные подпорные стенки: a — уголковая консольная; b — уголковая консольная с зубом; c — уголковая контрфорсная; d — уголковая с анкерными тягами

По материалу:

• железобетонные;
• бетонные;
• кирпичные;
• каменные;
• деревянные;
• габионные .

Кирпичная подпорная стенка

Каменная подпорная стенка

Деревянная подпорная стенка

Габионная подпорная стенка

Массивные подпорные стенки обеспечивают устойчивость от сдвига и опрокидывания собственным весом. В тонкостенных кроме собственного веса учитывается вес грунта, который включается в работу в соответствии с конструкцией стенки.

Подпорные стенки бывают монолитными, сборными и сборно-монолитными. Конструктивно тонкостенные подпорные сооружения по форме подразделяются на:

• уголковые консольные;
• уголковые анкерные;
• контрфорсные.

Анкерные подпорные стенки применяются при высоких перепадах планировочных отметок. Каждый грунт имеет свои физико-механические свойства. Например, если для него существует понятие призма обрушения, то анкерная плита должна располагаться за её пределами.

Гибкие подпорные конструкции могу иметь небольшой прогиб и смещение, которые ограничиваются нормами. Если в основании подпорного сооружения имеются слабые грунты, применяются для стенок свайные фундаменты.

Размеры подпорных стенок принимаются в ходе расчёта, в котором учитывается:

• вес стенки;
• давление грунта;
• нагрузки, находящиеся в пределах призмы обрушения;
• нагрузки на лицевую часть стенки и другие возможные силы, возникающие в каждом конкретном случае.

Подпорная конструкция рассчитывается на несущую способность грунта и самой стенки, устойчивость против сдвига. Для сложных условий строительства расчёт учитывает все дополнительные нагрузки.

В случае водонасыщенных грунтов делается дренаж . При этом уменьшается нагрузка от грунта на стенку. Иногда грунт содержит агрессивные составляющие по отношению к бетону или металлу. В этом случае возведение сооружения делается с учётом защиты конструкций от коррозии.

Высота подпорной стенки напрямую зависит от высоты перепада планировки. Для массивных сооружений размер подошвы можно принять 0,5–0,7 высоты стенки. Наименьший размер сечений стен допускается для:

• бутобетонных — 600 мм;
• бетонных — 400 мм;
• железобетонных — 100 мм.

При определении глубины заложения подпорных стенок учитываются все требования, как к фундаментам, но не менее 600 мм для нескальных грунтов и 300 мм для скальных.

Бетонная подпорная стенка своими руками

Выбор материала подпорной стенки зависит от:

• назначения конструкции;
• высоты перепада планировочных отметок;
• физико-механических свойств грунта;
• присутствия грунтовых вод;
• дизайнерского решения конструкции.

Для подпорных стенок рекомендуется применять бетон классом не менее В15. Если условия эксплуатации предполагают замораживание и оттаивание попеременно, то важна при этом марка по морозостойкости и водонепроницаемости.

Так, например, в условиях непостоянного водонасыщения грунта для температур от -20 до -40 °С марка по морозостойкости допускается не менее F50. Из бетона выполняются подпорные стенки массивного вида, так как тонкие подвергаются нагрузки на изгиб, а бетон может работать только на сжатие.

Расчёт массивной подпорной стенки из бетона

Каждый грунт имеет показатель — плоскость естественного откоса. Она образуется за счёт сил трения частиц грунта и характеризуется углом внутреннего трения — φ. В природе такие плоскости можно встретить на естественных склонах или насыпях.

Если угол откоса, который необходим в строительстве для какого-либо сооружения, превышает угол внутреннего трения, то делается удерживающее сооружение для грунта — подпорная стенка. Она должна удержать грунт, находящийся над плоскостью естественного откоса.

Размеры подпорной стенки подбираются в результате расчёта на прочность и устойчивость. Для этого определяется величина давления грунта на конструкцию — Е.

Подпорные стены из монолитного железобетона. Самодельная подпорная бетонная стенка

Если уклон поверхности вашего участка не слишком большой, то изготовить своими руками подпорную стенку из бетона будет не сложно. Для примера: вам необходимо построить подпорную стену высотой 1,2 м (над уровнем почвы). В целях экономии строительного материала (арматурного прутка и бетонного раствора) рекомендуем выбрать тонкостенную уголковую подпорную стену с Т-образным основанием. Как сделать подпорную стенку из бетона (три основных этапа):

Подготовительный этап

Сначала готовим эскиз, чертеж и схему армирования.

Затем приступаем к земельным работам. Производим разметку с помощью колышков и строительного шнура. Выкапываем траншею необходимой ширины (немного больше ширины опоры с учетом опалубки) и глубины (с учетом толщины опоры и подушки из песка и щебня). Землю из траншеи складируем на свободном участке (впоследствии она понадобится для засыпки с обеих сторон стены). Засыпаем на дно траншеи песок (толщина слоя около 0,2 м) и трамбуем его (периодически смачивая водой). Затем засыпаем такой же слой щебня и также его утрамбовываем (виброплитой или ручной трамбовкой). Поверх обустроенной подушки укладываем геоткань.

Опалубка и заливка раствора

Теперь приступаем к созданию армирующего каркаса. Арматурные прутья «подошвы» и «тела» стены должны быть связаны между собой.

Строим опалубку. Сначала делаем ее только для фундамента стенки. После этого заливаем бетонный раствор по всей длине фундамента, уплотняем его с помощью вибратора. После схватывания раствора, приступаем к монтажу опалубки самой опорной стены. Технология изготовления опалубки и материалы, применяемые для ее изготовления аналогичны обустройству ленточного фундамента.

Важно! В процессе обустройства опалубки в нее необходимо заложить поперечные пластиковые или асбестоцементные трубы для отвода грунтовых вод и осадков, проникающих в почву (нижний край труб должен находиться немного выше уровня грунта с внешней стороны опорной стены). Это значительно снизит нагрузки на внутреннюю сторону вертикальной плиты. Расстояние между поперечными дренажными трубами – 1,0 ÷1,5 м.

Затем приступаем к заливке бетонной подпорной стенки.

Внимание! Чтобы опалубка не разрушилась или деформировалась во время заливки, этот процесс лучше производить поэтапно. Сначала заливаем раствор на ⅓ высоты по всей длине стенки. Затем производим виброуплотнение залитого раствора. Далее заполняем опалубку раствором еще на треть и так далее.

Для обеспечения наибольшей прочности и однородности всю конструкцию желательно залить за один день. После того, как раствор залит до верхней кромки стенки и полностью утрамбован, поверхность выравниваем и накрываем полиэтиленовой пленкой и оставляем на окончательную сушку. Для предотвращения быстрого испарения воды из раствора (что может негативно отразиться на прочности) в жаркую погоду поверхность раствора периодически смачиваем.

Гидроизоляция и обустройство дренажной системы

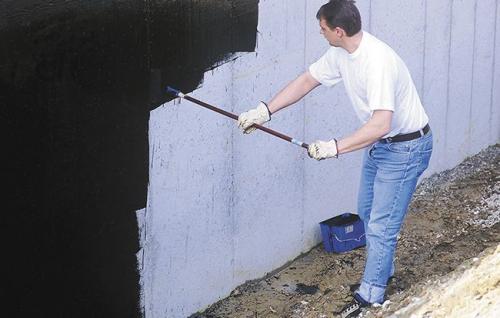

По истечении 7÷9 дней приступаем к демонтажу опалубки. Для обеспечения долговечности бетонные поверхности стенки покрываем гидроизолирующим материалом (например, специальным составом на основе жидкой резины).

Далее приступаем к обустройству дренажной системы для подпорной стены из бетона по следующей технологии:

• По всей длине стенки с внутренней стороны (то есть со стороны склона) укладываем перфорированную трубу (обязательно обернутую водопроницаемой геотканью).

Источник: https://cabel-electro.ru/novosti/podpornye-steny-iz-monolitnogo-zhelezobetona

Бюджетная подпорная стенка. Расчет конструкции

Перед тем как засучить рукава и взяться за работу, нужно «изучить матчасть», а именно: понять, как устроена сама конструкция. Это спланирует работу и даст некие гарантии успеха предприятия.

Подпорная стенка состоит из:

• фундамента, который находится под землей (почти полностью) и берет на себя нагрузку;
• тела – это базовая часть конструкции, как правило, вертикальная;
• дренажа: благодаря искусственному водоотводу вероятность разрушения стенки от влаги невысокая.

Дальнейший этап – расчет конструкции. С противоположной стороны на стенку действует грунтовое давление, поэтому ее проектирование должно быть тщательным. На даче обычно возводят стены, высота которых составляет от 30 см до 1,5 м. Это небольшие конструкции, следовательно, в выполнении расчетов можно обойтись без специалистов.

Точные размеры сооружения будут определены рельефом участка, его крутизной и протяженностью склонов. При небольшом и равномерном уклоне можно организовать ступенчатые террасы с не очень высокими подпорами (30-50 см). Даже фундамент в таком случае не понадобится: стенки устанавливаются в неглубокие траншеи, дно которых засыпано и утрамбовано песком. Если уступы имеют большую высоту (до 140 см), необходимо заглубленное основание.

Если же стенки предполагаются еще более высокими, нужны специальные расчеты, возможно, компьютерное проектирование.

Расчеты по глубине заложения фундамента такие:

• 15-30 см – низкий уступ;
• 30-50 – средний;
• 60-80 – стенки с высотой более полуметра.

Глубина также будет зависеть от типа грунта: склонен ли он к оползням, морозному пучению. И, конечно, от внешних сил, действующих на капитальное сооружение.

Подпорная стенка из бетона своими руками. Как сделать подпорную стенку из камней

Обкатанные водой и ветром валуны, угловатый колотый камень, податливый известняк и невероятно твердый базальт. Эти материалы не только прочны, но и идеально вписываются в любой ландшафт. Неудивительно, что каменная подпорная стенка на участке с уклоном – это один из самых востребованных вариантов.

В зависимости от замысла, назначения, типа грунта и выбранного для сооружения камня используют:

• сухую кладку с заполнением промежутков между элементами грунтом;
• традиционный цементный раствор для скрепления камней.

Перед тем как сделать подпорную стенку из булыжника, готовят основание для сооружения. Сначала роют траншею под фундамент, сооружают опалубку, а затем заливают ее жидким бетоном так, чтобы до уровня грунта оставалось еще 15 см.

Чтобы основание гарантировало прочность тяжелой подпоры, его делают с три раза шире стены, а после заливки дают несколько дней выстояться и затвердеть.

Построенная своими руками из валунов подпорная стенка может быть вертикальной или слегка покатой. Первый ряд укладывают из наиболее крупных камней, в дальнейшем булыжники подбираются по размеру и форме так, чтобы стенка была максимально плотной и прочной.Пространство между камнями и склоном засыпается дренажем.

Перед тем как сделать подпорную стенку из камней, скрепленных раствором, булыжники лучше промыть. Это значительно улучшит сцепление материала и придаст конструкции дополнительную прочность.

Все чаще для укрепления склонов используют бутовый камень. Неоднородные по размеру и форме куски нелегко скрепить воедино. Поэтому в сооружении своими руками подпорной стенки из бута станут габионы.

Это напоминающие контейнеры конструкции, изготовленные из прочной металлической сетки. Они значительно упрощают трудоемкую работу, в зависимости от размера ячеек подходят и для крупных камней, и для щебня. Между собой отдельные габионы скрепляются проволокой, а между стеной и грунтом прокладывают рубероид или геотектиль.

Подпорная стенка из бетона на сваях. Этапы работ

Перед устройством подпорной стены на сваях необходимо правильно определить характеристики разных слоев грунта и учесть последовательность напластования. Также следует принять во внимание сцепление почвы, уровень залегания грунтовых вод, глубину промерзания. Основным показателем, который влияет на параметры стены, является давление на изгиб, действующее на сваи со стороны фиксируемого грунта. Исходя из этих показателей, определяется:

• глубина погружения свай. Она должна быть достаточной для того, чтобы столбы опирались на плотный пласт, находящийся ниже уровня промерзания;
• диаметр опор. Он должен быть не меньше 0,4 метра;
• расстояние между сваями в ряду;
• шаг рядов опор. Он не должен превышать трех диаметров сваи, поскольку при увеличении зазора возрастает опрокидывающий момент и уменьшается устойчивость конструкции.

Монтаж подпорной стены на буронабивных сваях представляет собой стандартное сооружение опор, предусматривающее бурение грунта и заливку бетона. Работы выполняются в такой последовательности:

• Планировка расположения опор на участке с точным указанием мест бурения.
• Бурение скважин через одну. Поскольку расстояние между опорами сравнительно небольшое, то создание сразу двух соседних скважин может привести к обвалу стенок.
• Промывка скважин и укладка на дно пескобетона.
• Установка армирующего стального каркаса.
• Заполнение скважин бетоном и его последующее виброуплотнение.
• Бурение промежуточных скважин, их армирование и бетонирование.

Бетон в скважину подается через перфорированную стальную трубу. В некоторых случаях ее оставляют в скважине в качестве дополнительного армирующего элемента.
