Продолжая разбираться в вопросе, нужно ли сваривать арматуру для фундамента, необходимо уделить свое внимание используемым с этой целью устройствам и расходным материалам.

Рекомендуется использовать инвертор, выполняющий контактную сварку и работающий на постоянном электротоке. Он значительно эффективней своих трансформаторных аналогов, которым необходим ток переменного значения.

Полуавтоматический агрегат работает со специальными электродами, способными варить в среде, насыщенной защитными газами. Оборудование имеет специальный механизм с защитными свойствами, подающий электроды в автоматическом режиме.

Недорогим, но устаревшим вариантом является сварочный трансформатор, соединяющий арматуру при помощи электродов, на которые поступает переменный ток. Такой тип оборудования работает через выпрямитель, преобразующего переменный ток в постоянный. Как и прочее оборудование, агрегаты для контактной сварки делятся на две группы – профессиональные устройства и бытовые.

Электроды, которыми выполняется сварка, меняют химический состав соединительного шва. В основе таких элементов заложены металлические стержни, покрытые особым составом, сгорающим во время проведения сварных работ.

Такой расходный материал отличается маркировкой:

• «У» – контактная сварка разрешена для изделий из низколегированного металла;
• «Л» – можно формировать каркасы из легированного металла;
• «Т» – свариваются теплоустойчивые сплавы;
• «В» – такие электроды рекомендуются для стыковки высоколегированных стальных изделий;
• «Н» – с их помощью наплавляются дополнительные слои.

Кроме рассмотренного здесь расходного материала, во время сварки используют сплошную или порошковую проволоку, с помощью которой формируются наплавленные швы.

В порошковой проволоке имеется особый состав, облегчающий формирование шва и повышающий его качественный уровень. Диаметр такой проволоки варьируется в пределах 0.3 – 12 мм.

Для полуавтоматического агрегата рекомендуется использовать проволоку 0.3 – 1.6 мм.

Можно ли варить арматуру на фундамент. Способы соединения арматуры

Поскольку арматурный каркас собирается непосредственно на строительной площадке – для оперативного выполнения этой части работ используются простейшие способы соединения стержней. Самым распространенным и надежным принято считать вязку арматуры посредством предварительно отожженной мягкой проволоки.

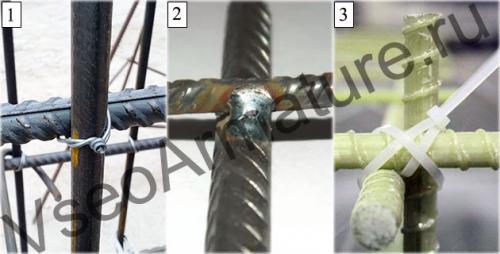

Способы соединения арматуры: 1 – вязка, 2 – сварка, 3 – пластиковые хомуты.

Технология такого соединения предельно проста, но для многих новичков в строительных делах она неприемлема из-за отсутствия соответствующих навыков. Поэтому некоторые из них предпочитают выбрать второй вариант соединения, при котором потребуется запастись сварочным оборудованием. Такой подход еще раз вынуждает обратиться к основному вопросу данной статьи: а допускается ли варить арматуру под фундамент и не приведет ли это к его ослаблению?

Особенности вязки

Чтобы определиться с выбором метода сборки армирующей конструкции – следует подробнее ознакомиться с процедурой вязки. Этот способ относится к универсальным приемам соединения прутьев, пригодным как для стальной, так и для стеклопластиковой арматуры . Функцию крепящего элемента при этом методе сборки выполняет отожженная проволока диаметром порядка 0,8-1,5 мм. Расход вязальной проволоки варьирует в пределах от 5 до 20 кг на тонну металла.

По мнение большинства арматурщиков, самый удобный диаметр проволоки для вязки арматуры крючком, равен 1,2 мм.

Перед началом работ потребуется приготовить короткие отрезки длиной около 25-30 см и специальный крюк для вязки арматуры . Последовательность действий следующая.

1. Сначала проволока складывается вдвое.
2. Затем образовавшаяся петля перекидывается вокруг сборных элементов.
3. В завершении она захватывается крючком и несколько раз проворачивается, образуя скрутку.

Вся процедура при наличии навыков выполняется за считанные секунды, а научиться этому удается довольно быстро. На

Основное достоинство вязки – возможность работать в отсутствии электропитания. Единственное требование в этом случае – хорошая освещенность зоны монтажа. К плюсам метода, относят и дешевизну проволочных заготовок (электроды и аренда сварочного агрегата обойдутся намного дороже). Поэтому профессиональные строители чаще вяжут арматуру, а не сваривают, при сборке стальных каркасов для армирования ленточных фундаментов и других железобетонных конструкций.

Достоинства и недостатки сварки

При определенных условиях сварка каркаса представляется более надежным вариантом решения поставленной задачи. Но при этом ее применение, как правило, ограничивается сложностями климатического характера (сильный дождь, например) или отсутствием электрической подводки. С другой стороны, в отличие от вязки в нормальных условиях сварка может применяться повсеместно (помимо ситуации с тонкими стержнями).

Крестообразное соединение арматуры дуговой ручной сваркой разрешается для прутов диаметром 10 мм и более.

Многие начинающие строители основной причиной сложности использования этого метода считают дороговизну оборудования, в комплект которого входят следующие наименования:

• Сварочный агрегат.
• Несколько упаковок электродов нужного типа.
• Комплект средств защиты сварщика (включая очки и спецодежду).

Во время выполнения работ важно строгое соблюдение требований техники безопасности. Чтобы исключить возможность получения ожога – нужно будет запастись индивидуальными средствами защиты (маской, рукавицами и специальным рабочим снаряжением). В определенных условиях исполнителю потребуется получить наряд-допуск на проведение работ повышенной опасности.

Одно из главных условий сварки арматуры любым способом, это то, что необходимо использовать арматуру с индексом «С» – свариваемая, например А500С , А600С и т.д.

Каких-либо противопоказаний к использованию сварки при сборке каркасов не существует. Кроме того, в соответствие с указаниями нормативных документов при работе на фундаментных конструкциях с арматурными стержнями увеличенного размера, этот способ – единственно допустимый. Так как конструкции каркасов из арматуры диаметром 32 мм и выше получаются слишком массивными, из-за чего проволочные скрутки не всегда способны выдерживать возросшие нагрузки.

Важно чтобы в процессе сварки арматуры её диаметр не уменьшился, и ребра не были повреждены. В противном случае, если она выполняет роль основного армирования, ее необходимо будет заменить.

Какую арматуру можно варить. Способы сварки

Чаще прутки варят встык, реже – внахлест. Качество шва при стыковой сварке выше, предусмотрен провар металла по всей площади стыка. Крепление стержней внахлест ненадежное, не рассчитано на изгиб, кручение. Работы проводятся с использованием плавящегося электрода. Можно ли сваривать арматуру без наплавки, рассказывается в разделе «Контактная точечная». А пока подробно о каждом из способов крепления арматурных стержней методом наплавки.

Внахлест

Сварка арматуры для каркасов, испытывающих небольшую нагрузку на изгиб, кручение, производится внахлест, прутки накладывают друг на друга на 15 –30 см. При таком методе расход металла увеличивается. Угол наклона электрода до 15° к вертикали, шов делают с противоположных сторон обеих прутков или проваривают нахлест боковым непрерывным швом. Для работы используют плавящиеся электроды разных марок. Подробности в последнем разделе статьи. Место сварки предварительно зачищают металлической щеткой. Некоторыми электродами допускается работать по ржавчине.

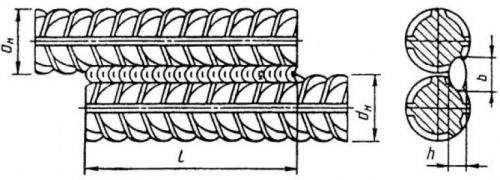

Сварка арматуры внахлест производится для каркасов, испытывающих небольшую нагрузку на изгиб, кручение

Для качественного шва важно правильно подобрать параметры тока. Небольшая таблица свариваемости арматуры в зависимости от диаметра прутков (данные усредненные для стержней марок А500С и А400С):

Встык

Сварка арматуры производится для удлинения прутков до необходимого размера. Для заполнения стыка горячим расплавом используют U-образные накладки, называемые ванночками. Они бывают:

• одноразовыми, подобно муфте остаются на соединении;
• многоразового использования, их делают из графита, цветных сплавов (после остывания ванны расплава форму снимают).

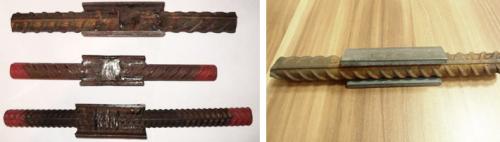

Стыковая ванная сварка – распространенный метод, используемый на строительной площадке

Стыковая ванная сварка – распространенный метод, используемый на строительной площадке. Работы производят в горизонтальном и вертикальном положениях. Для работы используют плавящиеся электроды, подходящие под тип прутков. Работы проводят на высоких токах, до 400 А. Для работы используют трансформаторы, выпрямители, инверторы. Технические особенности выполнения стыковых соединений:

• стыки зачищают, укладывают в ванночке с соблюдением соосности;
• плавящийся электрод разжигается при касании одного из стержней;
• образуемая ванна расплава постепенно заполняет стык, пустоты между прутками и материалом ванночки;
• после кристаллизации расплава со шва счищают окалину.

Вместо ванночки, для стыковых горизонтальных соединений, иногда используют стальные угловые накладки, они ограничивают растекание ванны расплава подобно ванночке.

Контактная точечная

Стыковое соединение стержней безэлектродным методом в больших объемах производится стационарным оборудованием для сварки арматуры. Это специальные стационарные автоматы, установленные в цехах. На строительных площадках подобного оборудования нет.

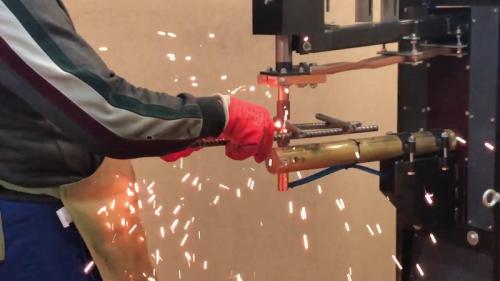

Контактная точечная сварка арматуры

Ванна расплава на поверхности арматуры при сварке контактным методом образуется за счет преобразования электрической энергии в тепловую при возникновении дуги, она прошивает металл насквозь. Ток подводится в рабочую зону по неплавящимся электродам. Разогретую зону стыка плотно сжимают. Метод энергозатратный, но высокопроизводительный. По сути, стыковая автосварка – контактно-точечный способ с высокой плотностью точек контакта.

Ручное оборудование стационарного или переносного типа используют для соединений внахлест. Площадь воздействия ограничена диаметром электродов. На строительной площадке контактно-точечная сварка не применяется из-за сложности транспортировки оборудования. При выполнении швов сварочными клещами качество шва ограничено силой давления на рычаги. На арматурные прутки марки АI оказывают давление от 30 до 50 МПа в зависимости от диаметра, на АII – от 60 до 80 МПа.

Контактная точечная сварка бывает двух типов:

1. С непрерывным оплавлением стыка в течение 1–20 секунд в зависимости от диаметра прутка. Так варят холоднокатаные стержни типа АI из низкоуглеродистой стали.
2. В прерывистом режиме. Прутки в зоне стыка предварительно прогревают. Метод применим для горячедеформированных прутков, при импульсной подаче тока в металле не возникает остаточных напряжений, отрицательно сказывающихся на качестве шва.

Вязка арматуры снип. Как правильно армировать ленточный фундамент

Перед тем как заливать ленточный конструкцию, необходимо ее армировать при помощи металлической арматуры. Ленточный фундамент — полоса из железобетона по всему периметру дома, заложенная под наружными и внутренними стенами. Толщина конструкции зависит от материала стен и их толщины.

Мелкозаглубленные фундаменты (глубина от 50 до 70 см) возводятся на пучинистых почвах для строений из бревна или бруса, а также каменных домов с площадью не более чем 6×6 м. Заглубленные фундаменты возводятся при строительстве больших и тяжелых домов с цоколями, подвалами и гаражами. Глубина заглубленной конструкции — на 20−30 см ниже, чем уровень замерзания грунта.

Количество арматурных сеток зависит от вида фундамента. Для конструкции глубиной 50 см и шириной 40 см шаг между продольными прутьями может быть 10−15 см. Если высота конструкции около метра, то между горизонтальными прутьями с ребрами и диаметром 10−16 мм должно быть 30−40 см. Вертикальная арматура (гладкие прутья с диаметром 6−8 мм) устанавливается, если высота фундамента больше, чем 15 см. В любом случае арматура для ленточного фундамента должна иметь структуру жесткой рамы прямоугольного или квадратного сечения.

Особая разновидность ленточного фундамента — конструкция с пенополистирольной несъемной опалубкой в виде листов или пустотелых блоков, которые также подвергаются армированию. Подобная опалубка собирается просто, а после заливки бетонной смеси она не требует разборки.

Диаметр прутков должен быть примерно 0,1% от площади поперечного сечения основы будущего здания. Армирование в пенополистирольной опалубке производится горизонтально и вертикально. Шаг между горизонтальными элементами согласно СНиП — 50 см. Если монтируется этот вид ленточного фундамента, то специалисты советуют дополнить его гидроизоляцией. Недавно рынок стал предлагать пенополистирольную опалубку с арматурой, что позволяет избежать необходимости в ее вязке.

Армирование ленточного фундамента: правила и рекомендации

Ленточный фундамент - это тип фундамента, который используется для строительства зданий из бруса или бревна, а также каменных домов с площадью не более 6х6 метров. Он может быть мелкозаглубленным (глубина 50-70 см) или заглубленным (глубина 20-30 см ниже уровня замерзания грунта).

Армирование ленточного фундамента зависит от его вида и размеров. Для мелкозаглубленных фундаментов шаг между продольными прутьями может быть 10-15 см, а для заглубленных - 20-30 см. Вертикальная арматура (пругие с диаметром 6-8 мм) устанавливается, если высота фундамента больше 15 см.

Армирование должно иметь структуру жесткой рамы прямоугольного или квадратного сечения. Диаметр прутков должен быть примерно 0,1% от площади поперечного сечения основы будущего здания.

Армирование в пенополистирольной опалубке производится горизонтально и вертикально. Шаг между горизонтальными элементами согласно СНиП - 50 см. Если монтируется этот вид ленточного фундамента, то специалисты советуют дополнить его гидроизоляцией.

Недавно рынок стал предлагать пенополистирольную опалубку с арматурой, что позволяет избежать необходимости в ее вязке. Это делает процесс строительства более простым и быстрым.

Важные рекомендации:

• Для армирования ленточного фундамента используйте прутки с диаметром 6-16 мм.
• Шаг между горизонтальными элементами - 50 см.
• Вертикальная арматура устанавливается, если высота фундамента больше 15 см.
• Армирование должно иметь структуру жесткой рамы прямоугольного или квадратного сечения.
• Диаметр прутков должен быть примерно 0,1% от площади поперечного сечения основы будущего здания.
• Армирование в пенополистирольной опалубке производится горизонтально и вертикально.
• Шаг между горизонтальными элементами согласно СНиП - 50 см.
• Для монтируемого ленточного фундамента рекомендуется дополнить гидроизоляцией.
• Пенополистирольная опалубка с арматурой позволяет избежать необходимости в ее вязке.

Можно ли варить арматуру а400. Какими электродами варить арматуру

При выборе электродов для сварки арматуры необходимо учитывать способ изготовления и толщину прутков. В маркировке обязательно должен быть буквенный символ «С» – свариваемая, например, А500С, А400С. Числовой показатель указывает предел текучести.

• варить арматуру диаметром от 5 до 8 мм нужно электродами не толще 3 мм;
• арматура от 8 до 10 мм – электрод от 3 до 4 мм;
• арматура свыше 10 мм – электрод не менее 5 мм.

Электроды делят на 6 видов, при выборе следует смотреть маркировку:

• «У» предназначены для низкоуглеродистых и низколегированных сплавов;
• «Т» – для термостойких легированных;
• «Н» – наплавочные;
• «Э» – с повышенными требованиями пластичности, универсальные в применении.

Для А500С подходят электроды марок Э42А, Э46А, Э50А, Э55, Э60, в них стержни из сварочной проволоки Св-08или Св-08А, рутиловая обмазка с двуокисью титана, она выполняет роль защитного флюса. Рутиловые электроды ОЗС-12 обеспечивают хорошее качество стыкового соединения.

Для сварки арматуры А400С, применяемой для каркасов, рассчитанных на небольшую нагрузку, выбирают электроды МР (соответствуют по составу Э46), АНО, ими варят прутки внахлест, шов допускается делать по ржавчине. Стыковые соединения ванным методом выполняют электродами с основным покрытием: УОНИ-13/45, ТМУ-21У, стержни соответствуют по химсоставу марке Э42.

При сварке арматурных стержней важно учитывать, что прочность стыковых швов выше, чем сварки внахлест. Для фундаментов, опорных конструкций предпочтительнее ванный метод. Для железобетонных изделий, дорожных покрытий прутки соединяют внахлест любым из методов.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/varit-ili-skruchivat-armaturu-nekotorye-osobennosti

Можно ли не вязать арматуру. Как работает арматура

Арматурные стержни имеют рифлёную поверхность. Она позволяет пруткам прочно сцепляться с бетоном и удерживать его в заданном положении. При возникновении разнонаправленных внешних нагрузок или воздействий, все усилия принимают на себя именно стержни. Бетон остаётся в работоспособном состоянии, исключается возникновение трещин или перелом ренты фундамента.

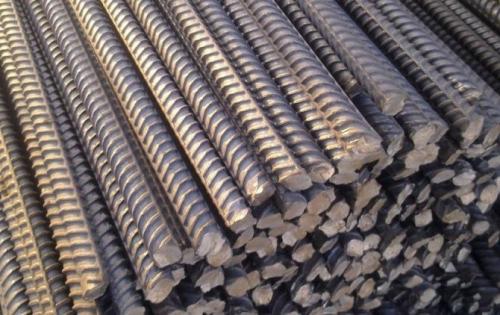

Стальная рифлёная арматура Источник стройкапро.рф

Смотрите также: Каталог компаний, что специализируются на фундаментах.

Каркас создаётся после тщательного расчёта. Необходимо определить толщину стержней, рассчитать их количество, определить и усилить наиболее нагруженные участки. Распределение стержней строго регламентируется – они размещаются на глубине 50 мм от поверхности отливки.

Расстояние между соседними прутками не должно превышать 50 см, а на ответственных участках используются сдвоенные элементы. Все требования к каркасу подробно изложены в СНиП, которыми необходимо руководствоваться на всех этапах строительства фундамента.

Понимание распределения нагрузок на каркас позволит ответить на часто возникающий вопрос – можно ли варить арматуру для фундамента, а не вязать. Функциональные задачи выполняют только рабочие стержни, расположенные вдоль отливки.

Для обеспечения конструкционной жёсткости принципиальную важность имеют только продольные соединения. Хомуты (поперечные элементы, выполненные в форме букв «О» или «П») необходимы только для фиксации рабочих стержней до момента заливки. В распределении или принятии нагрузок на фундамент они не участвуют, поэтому изготавливаются из прутков меньшей толщины, не имеющих рифления.

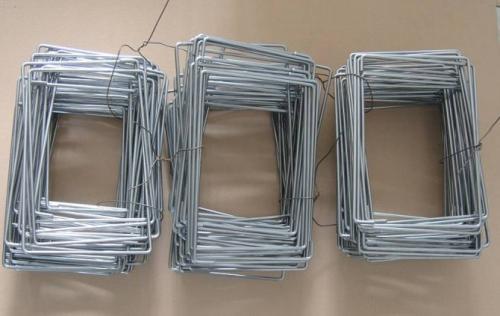

Вспомогательные элементы каркаса – хомуты Источник allegroimg.com

Прочность соединения элементов каркаса между собой необходима для принятия нагрузок в момент заливки. Бетон достаточно тяжёлый материал, который способен разрушить слабое крепление.

Некоторые строители для достижения высокой скорости сборки скрепляют прутки пластиковыми хомутами. Во время заливки они часто лопаются. Приходится восстанавливать каркас, останавливая заливку. Это крайне нежелательные ситуации, поскольку время жизнеспособности бетона ограничено и не терпит перерывов в работе. Поэтому, принято пользоваться достаточно прочными способами сборки.
