Архив рассылки "Непрошеные советы" для начинающих проектировщиков. Выпуск № 8.

Доброе утро!

Как и обещала, в этом выпуске я расскажу о стыковке рабочей арматуры в колоннах.

Сначала хочу поговорить о стыковке внахлестку . Если вы выбрали именно этот способ, то нужно всегда помнить, что увязывать расположение арматуры должен проектировщик, а не строители. Если в проекте не будет оговорено положение и форма выпусков арматуры, их отогнут случайным образом или не отогнут вовсе. А после бетонирования колонны гнуть выпуски без нагрева арматуры (а это запрещено нормами) невозможно. В итоге, кое-как торчащая арматура может, во-первых, помешать укладке арматуры балок (если таковые имеются), а во-вторых, и это хуже, помешать нормально установить арматуру выше стоящей колонны.

Как нужно показывать изгибаемый стержень на чертеже? Например, у нас колонна высотой 2900 мм, толщина перекрытия 180 мм, арматура класса А400С диаметром 16 мм, бетон класса В25.

Объясню по пунктам:

• Чтобы в вышестоящей колонне арматура стала на то же место, что и в нижестоящей (особенно угловая), нужно изогнуть выпуск минимум на 20 мм. Не на 16 мм, обратите внимание! Т.к. 16 мм – это номинальный диаметр, по факту он больше за счет выступов на арматуре. Если гнуть больше, чем на 20мм, с запасом, тогда стержни будет сложно подвязать друг к другу.
• 2920 мм + 160 мм = сумма высоты этажа и толщины перекрытия, в данном случае место гиба стержня находится в толще перекрытия. 1300 мм – это длина нахлестки арматуры для стержня диаметром 16 мм в бетоне класса В25 (в данном случае, это одна длина нахлестки – об проблеме выбора длины нахлестки я писала в прошлом выпуске).
• R=48 – это радиус загиба стержня. Рабочую арматуру строители обязаны гнуть с помощью специальных устройств, без нагрева стержней, обеспечивая при гибке требуемый радиус загиба, который проектировщик должен заказать в проекте. Если на этом не делать ударения в проекте, то строители точно сами инициативу проявлять не будут. Для арматуры класса А400С (А III) минимальный радиус загиба стержней можно узнать из Руководства по проектированию бетонных и железобетонных конструкций из тяжелого бетона (таблица 33): для стержней диаметром меньше 20 мм радиус загиба равен 3d, для диаметра 20 мм и более – 4d, где d – диаметр стержня.

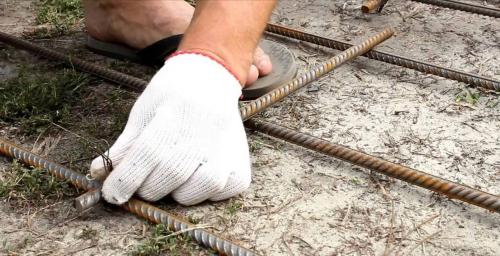

Нахлест арматуры при вязке таблица. Технические особенности безсварочного стыка

Необходимо разносить вразбежку соседние соединения. Причем так, чтобы достичь одновременного соединения в одном сечении до 50 % (не больше) армирующих элементов. Под расчетным сечением, которое мы будем определять с целью выяснения значения стыкуемых арматур, понимается область 130 % от общего параметра нахлеста (замеряется вдоль прутков).

Тут необходимо понимание того что стыки стержней при проектировании рассматривают в качестве лежащих в одном сечении при условии размещения центров именно в указанной зоне. Наименьшей дистанцией в длину между стыками по СНиПу является значение 610 мм. По ACI 318–05 и санитарным нормам рекомендовано несвязанные (свободные) соединения прутков делать в конструкциях без предварительного напряжения.

Данный совет вполне логичен, ведь бетонная смесь при таком соединении зальет стержни со всех сторон. А это гарантия сверхнадежной фиксации каждого стержня, которой невозможно достичь при заливке неполной окружности арматуры и соседнего стержня, перевязанных вязальной проволокой. Ко всему прочему, нахлест по длине не может достигать меньше 25 см.

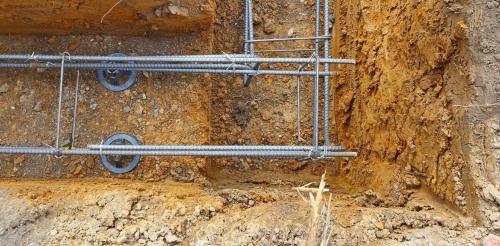

Еще одним важным положением саннорм является то, что в 1-м расчетном сечении соединение может обладать не больше 50 % стальных прутьев в фундаментной ленте. К тому же, можно стыковать описываемым вариантом сварные сетки и отдельные арматурные элементы без обязательной разбежки. Однако такое допущение будет действующим только при использовании арматуры для конструктивного армирования.

Перехлест в 30 см и более возможен при условии функционирования арматуры и на сжатие. Многими зарубежными странами в строительной документации нахлест установился на уровне 40 диаметров соединяемых армирующих элементов. В странах СНГ данный показатель значение приравнивается 50 диаметрам (арматура А400).

Также значение рекомендованного нахлеста зависит от марки бетона для заливки фундамента. К примеру, для смеси М300 он имеет 35 диаметров, М250 – 40, М200 – 50. А вот для арматурных стержней А-II и А-I перехлест всегда подбирается из расчета 40 диаметров. Но следует учитывать, что все это окажется верным для показателей в расчете. На практике реальные (не минимальные) значения нахлеста, как правило, в несколько раз больше.
