Почему нельзя варить арматуру при заливке фундамента. Почему нельзя варить арматуру?

Почему нельзя варить арматуру при заливке фундамента. Почему нельзя варить арматуру?

Строительство жилых и производственных помещений предполагает соблюдение ряда технологий, так как от этого зависит надежность и прочность здания. Для укрепления фундамента обязательно используется стальная арматура . И это не просто прихоть. Она делает конструкцию устойчивой к деформации, укрепляет каркас. Вот только ее устойчивость зависит от типа крепления элементов. Существует 2 типа соединения прутьев – сварка и вязка.

Многие эксперты уверены, что единственным и правильным вариантом является вязка, а сварка категорически запрещена. Как в действительности обстоит с этим дело и правда ли, что сварка – гибель для арматуры?

При армировании любых конструкций производится оценка прочности будущего каркаса. Иногда при небольшой площади не нецелесообразно обеспечивать надежное крепление. В таких ситуациях вполне уместно варить арматуру.

Также подходит этот способ для укрепления здания высотой до 4-х этажей, если диаметр прута достигает 3-5 см. Использование большого количества легирующих элементов тоже допускает применение дуговой сварки.

Качество швов после сварочных работ должно быть на высоком уровне. Готовая конструкция, выполненная грамотно, обладает повышенной прочностью, устойчивостью к ударам, она лишена дефектов и не допускает деформации фундамента.

Почему нельзя варить арматуру?

На это также есть ряд причин.

Главный недостаток такого метода соединения конструкции – большой риск прожигания металла, возникновение проблем с соединением элементов с маленьким сечением. Также для сварки арматуры требуется наличие источника питания и специальное оборудование, а это создает дополнительные трудности и значительно увеличивает стоимость работ с ней.

Почему сварку заменяют вязкой?

На месте стыка при сварке возникает сгорание металла, что негативно сказывается на его свойствах. Детали ослабевают и со временем могут подвергаться коррозии. Поэтому сварка не подходит в следующих случаях:

• Использование материала не предназначенного для сварки. Например, низколегированная сталь.
• Неустойчивый, непрочный грунт. Усадка фундамента в неустойчивых районах приводит к его разрушению и образованию трещин.
• Строение высотой не более, чем в 3 этажа. Для бревенчатого сруба, легких стальных конструкций, каркасных домов используется именно метод вязки арматуры.
• Предотвращение дополнительного напряжения в месте стыка.

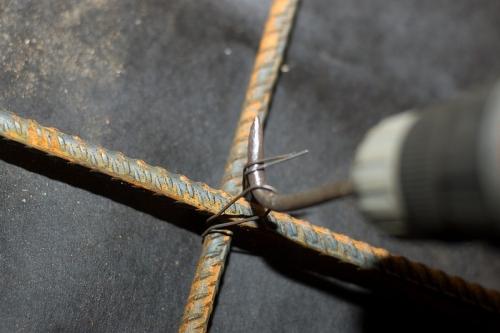

Для соединения стержней небольших диаметров в каркасе используется стальная проволока. Безусловно, вязка арматуры – кропотливый и трудоемкий труд, занимает времени он гораздо больше, чем сварка. Каждое крепление требует использования отрезка проволоки длиной в 25 см, а сечение зависит от диаметра стержня.

Допускается ли сварка арматуры. Об «устаревших» стандартах

На различных площадках доминирует мнение, что старые советские стандарты 60-х годов прошлого века, рекомендующие выполнять монтаж каркасов фундаментов с применением сварки, — не могут работать в современных реалиях. Но что выразители подобных утверждений увидели новое и суперсовременное в вязании арматуры проволокой, заставляющее отказаться от применения сварки, — непонятно. Они, вероятно, забыли, что армирование было изобретено в середине 19-го века, когда о сварке могли только мечтать. Все армокаркасы тогда связывались, а лишь через сотню лет стали свариваться. Но тогда получается, что советские сварочные стандарты и технологии – немыслимый прогресс, но не рутина, а вязание каркаса проволокой – это совсем отсталые дедовские технологии.

Строительные нормы и созданные на их основе стандарты основаны на практике, часто отрицательной и даже трагической.

Сегодня появилась тенденция отрицания советских стандартов многими производителями работ, они предпочитают руководствоваться информацией из интернета и личным опытом. И то и другое может быть очень сомнительного качества, но за зарабатыванием денег прорабам некогда следить за обновлением строительных нормативных документов. А они постоянно актуализируются.

Свариваются не только стержни с дополнительной маркировкой «С» (арматура пригодна для сварки), например, А500С. Можно сваривать арматуру А240 и А400. До внесения в 2019г. изменений в ГОСТ 14098 допускалась сварка термоупрочнённого металла Ат. Но после сваривания термоупрочнение пропадало, поэтому в новой редакции стандарта марка Ат не применяется.

Какую арматуру можно варить. Как лучше всего варить арматуру А3 А500С

Стоит отметить, что сварка арматурных стерней уменьшает характеристики прочности стали в зоне термической обработки. Это происходит за счет того, что высокие прочностные характеристики арматуры достигаются закалкой, а во время сварки происходит отпуск металла.

Сварочный шов, в свою очередь, обладает высокой хрупкостью и плохой работой на изгиб. В некоторых случаях это приводит к повреждению сварного соединения во время бетонирования из-за воздействия вибрации.

Именно из-за этого не рекомендуется варить арматуру при закладке фундамента. Особенно это касается тех зданий, которые размещаются на слабых грунтах, дающих большую осадку. Сварной шов таких изгибающих нагрузок просто-напросто не выдерживает.

Однако нельзя не отметить главное достоинства сварки – высокая эффективность и скорость, что играет на руку при больших объемах строительства. В типовых постройках на объект обычно привозятся готовые каркасы из арматуры А3 А500С. Но в большинстве случаев она варится прямо на площадке.

Есть несколько основных методов сварки арматуры А500С. Наиболее популярный их них – электродуговая сварка с использованием инвертора. Благодаря ему, процесс сварки можно регулировать.

Соединения арматурных стержней А3 А500С могут быть следующие:

Стыковая сварка представляет собой совмещение арматурных стержней встык, а тавровая – соединение буквой T (торец одного стержня вваривается в поверхность продольного). Однако оба этих метода имеют маленькую прочность из-за низкого сопротивления изгибающим нагрузкам. Но в менее ответственных конструкциях можно уверенно их применять.

Вся основная арматура в конструкторских узлах сваривается внахлест, а поперечные стерни укладываются крестом.

Арматура А3 А500С размером поперечного сечения менее 16 мм варится электродами диаметрами 4-5 мм любой марки. Однако при использовании стержней больших диаметров рекомендуется использовать электроды марки, соответствующие марки стали арматуры.

Специалисты сварочного производства также рекомендуют обрабатывать участки соединения арматуры болгаркой или шлифовальной машиной перед сваркой для устранения ребер. Это обеспечит удобное прилегание поверхностей свариваемых стержней.

Помимо прочего, советуется следить за показателями сварочного тока на трансформаторе или инверторе, а также за продолжительностью и площадью воздействия высоких температур на арматуру А3 А500С. Ведь от термической обработки меняется структура стали.

Есть и более надежный вид сварки – ванный метод. Он заключается в следующем: арматура А3 А500С соединяется между собой встык внутри стальной формочке. Форма, в свою очередь, варится в месте соединения стержней и формируется ванна для расплава.

Когда она застывает, образуется прочное и единое сварное соединения. И совершенно необязательно покупать для сварки арматуры А3 А500С ванным методом специальные штампованные формы из листовой стали. Можно изготовить их самостоятельно.

Можно ли варить арматуру а400. Какими электродами варить арматуру

При выборе электродов для сварки арматуры необходимо учитывать способ изготовления и толщину прутков. В маркировке обязательно должен быть буквенный символ «С» – свариваемая, например, А500С, А400С. Числовой показатель указывает предел текучести.

• варить арматуру диаметром от 5 до 8 мм нужно электродами не толще 3 мм;
• арматура от 8 до 10 мм – электрод от 3 до 4 мм;
• арматура свыше 10 мм – электрод не менее 5 мм.

Электроды делят на 6 видов, при выборе следует смотреть маркировку:

• «У» предназначены для низкоуглеродистых и низколегированных сплавов;
• «Т» – для термостойких легированных;
• «Н» – наплавочные;
• «Э» – с повышенными требованиями пластичности, универсальные в применении.

Для А500С подходят электроды марок Э42А, Э46А, Э50А, Э55, Э60, в них стержни из сварочной проволоки Св-08или Св-08А, рутиловая обмазка с двуокисью титана, она выполняет роль защитного флюса. Рутиловые электроды ОЗС-12 обеспечивают хорошее качество стыкового соединения.

Для сварки арматуры А400С, применяемой для каркасов, рассчитанных на небольшую нагрузку, выбирают электроды МР (соответствуют по составу Э46), АНО, ими варят прутки внахлест, шов допускается делать по ржавчине. Стыковые соединения ванным методом выполняют электродами с основным покрытием: УОНИ-13/45, ТМУ-21У, стержни соответствуют по химсоставу марке Э42.

При сварке арматурных стержней важно учитывать, что прочность стыковых швов выше, чем сварки внахлест. Для фундаментов, опорных конструкций предпочтительнее ванный метод. Для железобетонных изделий, дорожных покрытий прутки соединяют внахлест любым из методов.
