Расчет арматуры для фундамента плитного типа. Схемы и чертежи укладки арматуры

26.07.2022 в 13:48
Содержание
  1. Расчет арматуры для фундамента плитного типа. Схемы и чертежи укладки арматуры
  2. Сколько надо арматуры на фундамент 10 н.
  3. Калькулятор расчета арматуры. Калькулятор арматуры
  4. Расчет плитного фундамента под гараж. Плитный фундамент для гаража
  5. Расчет монолитной фундаментной плиты пример. Виды плитного фундамента
  6. Сколько нужно арматуры на фундамент 10х10. Расход арматуры на кубический метр бетона
  7. Расчет арматуры на плиту перекрытия. Определение сечений.

Расчет арматуры для фундамента плитного типа. Схемы и чертежи укладки арматуры

Схема армирования дает полное представление о расположении элементов каркаса в пространстве. Когда толщина монолитной плиты меньше 15 см, то фундаменту достаточно жесткости, которую обеспечивает одна сетка из продольных и поперечных прутков, расположенных перпендикулярно друг к другу с проектным шагом.

Для легких блочных построек оптимальной высотой плиты считается 15–25 см, для жилых домов и коттеджей – 25–35 см . В этом случае арматурный каркас представляет собой соединенные между собой вертикальными прутками два пояса – верхний и нижний.

Основные параметры плиты

В простом варианте исполнения армирующий пояс представляет собой сетку, где арматура размещена по отношению друг к другу с одинаковым шагом, равным от 20 до 40 см. Расстояние между прутками, выбирается, исходя из расчетных нагрузок, действующих на фундамент.

Например, для кирпичных и других тяжелых домов выбирают шаг в 20 см , тогда как для одноэтажных каркасных коттеджей расстояние между силовыми элементами может быть увеличено до 30–40 см.

Шаг армирования должен быть меньше толщины фундаментной плиты минимум в 1,5 раза.

На практике чаще всего возникает потребность в армировании в два слоя. Тогда, согласно СП 63.13330.2018 , верхний и нижний пояса соединяют между собой П-образными хомутами. Длина такого хомута должна превышать проектную толщину монолитной плиты минимум в два раза.

Концы арматуры должны быть утоплены в тело бетона минимум на 2–3 см со всех сторон . В противном случае металл быстро окисляется и возможно преждевременное разрушение силовой конструкции.

Зоны продавливания

В местах, где несущие стенки опираются на фундамент, возникает необходимость усиления армокаркаса. С этой целью уменьшают шаг армирования.

Например, если по основной площади прутки выкладывались через 20 см, то под стенами можно сократить это расстояние до 10 см. В противном случае остается риск деформации фундамента и появлений трещин.

Когда по проекту в доме предусмотрено подземное помещение, то глубина заложения плитного основания будет напрямую зависеть от высоты подвала. В этом случае проектировщику необходимо жестко объединить конструкции фундамента и стен.

С этой целью в армокаркасе основания оставляют вертикальные выпуски , которые послужат связующим звеном нескольких конструктивных элементов.

Дополнительное усиление арматурного каркаса

На практике часто возникают ситуации, когда требуется усиление арматурного каркаса в местах, где на фундамент действуют максимальные нагрузки, например, под колонами и действующими каминами внутри помещения.

В этом случае можно увеличить размер сечения прутков или ввести дополнительные продольные стержни в нижний пояс, поскольку именно на нижнюю часть силовой конструкции действует максимальное давление.

Сколько надо арматуры на фундамент 10 н.

Сколько надо арматуры на фундамент 10 н.  занимает основное место среди всех опорных конструкций для зданий и сооружений.

Он способен эффективно работать на самых сложных грунтах, имеет оптимальный набор эксплуатационных качеств.

Монолитные конструкции ленты не теряют своих рабочих качеств до 150 лет, что превышает срок службы стен дома.

Такие высокие возможности возникли из-за высокой жесткости и прочности ленты, которые обеспечивает совместная работаи металлической арматуры.

Каждый из них выполняет свою функцию, в сумме обеспечивая надежность и высокую несущую способность ленточного основания.

Арматурный каркас необходим для компенсации осевых противонаправленных (растягивающих) нагрузок, возникающих в ленте при появлении деформирующих воздействий — изгибающих или скручивающих усилий .

Особенность бетона состоит в способности принимать гигантские давления без каких-либо последствий.

При этом, он практически беззащитен перед разнонаправленными усилиями, быстро покрывается трещинами и разрушается .

Поэтому для ленты крайне опасны любые усилия, приложенные в одной точке — например, боковые или вертикальные нагрузки пучения. Арматурные стержни предназначены для приема этих усилий на себя.

Существует горизонтальная (рабочая) и вертикальная арматура . Основные нагрузки принимают горизонтальные стержни.

Они имеют больший диаметр и рифленую поверхность, обладающую хорошим сцеплением с бетоном.

Вертикальные стержни выполняют две функции :

  • Фиксация рабочей арматуры в необходимом положении до момента заливки бетоном.
  • Частичная компенсация скручивающих усилий.

Первая задача основная, а вторая — дополнительная, поскольку наличие таких специфических нагрузок наблюдается довольно редко .

В большинстве случаев вертикальная (гладкая) арматура служит лишь опорной конструкцией, удерживающей рабочие стержни в необходимом положении до момента заливки.

Они довольно толстые, так как — процесс с достаточно интенсивными воздействиями на каркас, сосредоточенными в одной точке (место падения тяжелого материала в опалубку), а также распределенными по всей длине (штыкование, обработка виброплитой) .

Сколько надо арматуры на фундамент 10 н.

Онлайн калькулятор

Как рассчитать ленточный фундамент дома? В этой вам может специально разработанный сервис —ленточного фундамента.

Сколько надо арматуры на фундамент 10 н.

Инструкция по работе с калькулятором

В сети интернет имеется немало онлайн-калькуляторов, помогающих рассчитать параметры ленточных фундаментов по всем важным позициям . Расчет арматуры с их помощью занимает буквально пару минут.

Например, нанеобходимо лишь внести собственные данные в соответствующие окошечки программы и нажать кнопку «рассчитать».

Дается схема армирования, в которой надо указать основные параметры — количество рабочих стержней в одном ряду, общее число рядов, расстояние между вертикальными прутками и т.п. В отдельном окне указывается стоимость арматуры за единицу.

В результате программа выдает количество арматуры и общую цену. Расчет производится просто и быстро, кроме арматуры ресурс выдает параметры всех элементов ленты — , количества бетона и т.д.

Недостатком данного калькулятора можно считать необходимость заранее знать схему армирования, диаметр стержней и рыночную стоимость материала.

Если требуется определить количество и сечение стержней, ресурс бесполезен. Он дает только количественную информацию, не касаясь качественных моментов, что иногда не совсем то,что нужно .

ВАЖНО!

Не все онлайн-калькуляторы работают по такому алгоритму. Имеются и другие, определяющие именно размеры и общие параметры арматурного каркаса, которые станут полезными для получения первичной информации . Стоимость материала следует узнавать непосредственно у продавцов, поскольку в этом вопросе имеется масса специфических факторов.

Порядок расчета

Рассмотрим, как рассчитать арматурный каркас ленты самостоятельно .

Прежде всего, необходимо определить количество рабочих стержней в одном ряду. Для этого понадобится использовать требование СП 52-101-2003, ограничивающее максимальное расстояние между соседними прутками в 40 см.

Учитывая, что погружения рабочей арматуры не должна превышать 2-5 см, получаем :

  • Для лент толщиной менее 50 см — 2 рабочих стержня.
  • Для лент шире 50 см — 3 стержня.

В случаях, когда можно использовать и 2, и 3 стержня в одном ряду, обычно стараются подстраховаться и принять большее значение, так как фундамент — ответственный и важный участок постройки.

Вторым этапом является определение диаметра рабочих стержней. Для этого понадобится рассчитать площадь сечения рабочей части ленты, умножив ширину на высоту.

Источник: https://armatura-dlya-fundamenta.aystroika.info/stati/skolko-armatury-nado-dlya-ukladki-lentochnogo-fundamenta-raschet-obema-armatury

Калькулятор расчета арматуры. Калькулятор арматуры

Калькулятор арматуры 1

Калькулятор арматуры 2

Расчет арматуры

Калькулятор арматуры 1
Рассчитает общий вес арматуры, ее общий объем, вес одного метра и одного стержня арматуры.
По известным диаметру и длине арматуры.
Калькулятор арматуры 2
Рассчитает общую длину арматуры, ее объем и количество стержней арматуры, вес одного метра и одного стержня.
По известным диаметру и общему весу арматуры.
Расчет основан на весе одного кубического метра стали в 7850 килограмм.

расчет арматуры для строительства дома

при строительстве дома очень важно правильно рассчитать количество арматуры для фундамента. сделать это вам поможет наша программа. с помощью калькулятора арматуры можно, зная вес и длину одного стержня узнать общий вес необходимой вам арматуры, либо необходимое количество стержней и их общую длину. эти данные помогут быстро и легко рассчитать объем арматуры для выполнения необходимых вам работ.

расчет арматуры для разного типа фундаментов

для расчета арматуры нужно также знать и тип фундамента дома. здесь существует два распространенных варианта. это плитный и ленточный фундаменты.

арматура для плитного фундамента

плитный фундамент применяется там, где на пучинистый грунт требуется установить тяжелый дом из бетона или кирпича с большими по массе железобетонными перекрытиями. в таком случае фундамент требует армирования. производится оно в два пояса, каждый из которых состоит из двух слоев стержней, расположенных перпендикулярно друг к другу.
Рассмотрим вариант расчета арматуры для плиты, длина стороны которой составляет 5 метров. Арматурные стержни размещаются на расстоянии порядка 20 см друг от друга. Следовательно, для одной стороны потребуется 25 стержней. На краях плиты стержни не размещаются, значит, остается 23.
Теперь, зная количество стержней, можно рассчитать их длину. Здесь следует обратить внимание, что пруты арматуры не должны доходить до края 20 см, а, значит, исходя из длины плиты, длина каждого стержня составит 460 см. Поперечный слой, при условии, что плита имеет квадратную форму, будет таким же. Также мы должны рассчитать количество арматуры, необходимое для соединения обоих поясов.
Предположим, что расстояние между поясами 23 см. В таком случае одна перемычка между ними будет иметь длину в 25 см, так как еще два сантиметра уйдут на крепление арматуры. Таких перемычек в нашем случае будет 23 в ряду, поскольку они делаются в каждой ячейке на пересечении поясов арматуры. Располагая этими данными, мы можем приступать к расчету с помощью программы.

арматура для ленточного фундамента

ленточный фундамент используется там, где на не слишком устойчивом грунте предполагается возводить тяжелый дом. представляет собой такой фундамент ленту из бетона или железобетона, которая тянется по всему периметру здания и под основными несущими стенами. армирования такого фундамента также производится в 2 пояса, но благодаря специфике ленточного фундамента арматуры на него потребляется гораздо меньше, а, значит, и стоить он будет дешевле.
Правила раскладки арматуры примерно те же, что и для плиточного фундамента. Только стержни должны оканчиваться уже в 30-40 см от угла. А каждая перемычка должна на 2-4 см выступать за прут, на котором она лежит. Расчет вертикальных перемычек осуществляется по тому же принципу, что и при подсчете необходимой длины арматуры для плитного фундаменты.
Обратите внимание, что и в первом, и во втором случаях арматуру необходимо брать с запасом минимум в 2-5 процентов.

Расчет плитного фундамента под гараж. Плитный фундамент для гаража

Такое основание будет идеальным для любого вида почвы. Благодаря плавающей конструкции она смещается вместе с грунтом или же тормозит движение, вследствие чего строение остаётся целым и не даёт трещин, защищает от неравномерной усадки. При грамотной гидроизоляции проблем с повышенной влажностью не возникает.

Цельный или из ЖБ плит

Различают два типа устройства плитного фундамента:

  • цельный. В подготовленном месте собирают армирующий каркас и заливают его бетонной смесью;
  • сборной. Укладка заводских железобетонных плит и последующая стяжка небольшой высоты.

Оба варианта подходят для строительства гаража. Какой из них выбрать зависит от личных предпочтений и материальных возможностей.

Плита под гараж: толщина

Существуют различные типы грунта и вес постройки в каждом индивидуальном случае будет отличаться. Поэтому толщину подошвы для гаража подбирают с учётом двух этих параметров. Если почва неустойчивая и со значительной глубиной промерзания, то роют траншею глубиной от 70 сантиметров до 1 метра.

Вес здания имеет немаловажное значение. Если для одноэтажного строения из лёгких материалов хватит подошвы 10 сантиметров в высоту, то двухэтажному, выполненному из более тяжёлых строительных материалов, требуется 15 -20 сантиметров.

Чтобы в зимнюю пору снег и лёд не мешали открывать двери, и вода не попадала внутрь помещения плиту несколько завышают.

Высота плиты зависит от будущей нагрузки и грунтовых вод.

Отличия монтажа ЖБ плит от заливки монолита

Для установки железобетонных плит необходим автокран, так как они имеют внушительный вес. Их укладывают поверх гидро и теплоизоляционных прокладок. Расстояние между каркасами шагом больше 5 сантиметров заделывают монтажной пеной. Сверху конструкции кладут слой армирующей сетки на подпорках и делают стяжку.

Ж/Б плиты.

Расчёт плитного основания

Залить фундамент под гараж собственными силами – дело бравое, но не особенно экономичное, как многие считают. Чтобы сократить лишние затраты, нужно правильно всё рассчитать:

  1. Вычислить необходимое количество гидроизоляционного материала можно, зная общую площадь дна котлована. Эту величину умножают на длину и ширину, получая площадь боковых стенок.
  2. Чтобы рассчитать массу песка и щебня умножают площадь поверхности на высоту слоя каждого из материалов.
  3. Количество арматуры считают исходя из деления длины стороны на шаг каркаса и умножают на два, так как, стержни укладывают вдоль и поперёк.
  4. Для вычисления нужного объёма бетона перемножают толщину плиты на её длину и ширину.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/raschet-tolshchiny-plitnogo-fundamenta-tipovaya-shema-monolitnogo-plitnogo-fundamenta

Расчет монолитной фундаментной плиты пример. Виды плитного фундамента

Существует два вида фундамента-плиты по технологии исполнения: сборная и монолитная.

В первом случае на подготовленной площадке укладывают железобетонные плиты. А в качестве выравнивающего и «связующего» слоя заливают цементно-песчаную стяжку. Несущие возможности такого фундамента невысоки, поэтому его либо обустраивают на скальных (или крупнообломочных) грунтах, либо для легких построек.

Монолитная плита не имеет каких либо недостатков и ограничений в применении, кроме высокой стоимости изготовления. Есть даже рекомендации по применению плитного фундамента глубокого заложения:

  • для тяжелых сооружений на насыпных почвах с заглублением до материкового грунта;
  • строительство на смешанных грунтах, имеющих разные несущие свойства;
  • для обустройства подвального помещения в условиях высокого уровня грунтовых вод.

По профилю различают три варианта фундамента:

  • Сплошная плита. Дом без цоколя, когда поверхность плиты служит черновым полом первого этажа (например, шведская плита). Может быть как монолитной, так и сборной.
  • Ребристая плита. В нижней части присутствуют ребра жесткости. Если это монолитная технология, то для них роют дополнительные траншеи, а опалубку и армирование объединяют с общей частью. Если это сборная технология, то используют ребристые готовые плиты для фундамента.
Дополнительные ребра жесткости сделают конструкцию более надежной даже при небольшой толщине основной части фундамента Источник vamnapolzu.ru
  • Коробчатый фундамент. Дом с цоколем на плите и бетонным перекрытием первого этажа. Плита и цоколь могут иметь монолитную технологию, сборную или комбинированную.

Структура по слоям

Так выглядит максимально полная структура монолитной плиты в качестве основания дома Источник pinterest.ru

Стандартный «пирог» полного профиля имеет следующий вид:

  • выровненный и утрамбованный «материковый» грунт;
  • разделительная геомембрана (желательна, но не обязательна);
  • подушка из песка (или из двух слоев – песка и щебня)
  • подбетонок;
  • гидроизоляция;
  • листовой утеплитель;
  • плита основания.

В Европе и у нас в последнее время набирает популярность модификация фундамента, который называется «шведская плита». Особенность в том, что теплый водяной пол закладывают не в стяжке, а в самой плите.

Шведская плита фундамента под частный дом с теплым полом Источник pinterest.com


Какой песок нужен для фундамента: выбор по характеристикам и происхождению

Дренаж и гидроизоляция

Основная причина намокания грунта и потери его несущих свойств заключается не в грунтовых водах, которые залегают гораздо глубже подошвы мелкозаглубленного фундамента, а в верховодке. Сюда входят осадки, сезонное таяние снега, а также инфильтрация воды от близко стоящих водоемов, если их «зеркало» находится на одном уровне с плитой. В меньшей мере, но также оказывает влияние капиллярный подъем воды в некоторых видах грунта.

Характер дренажных мероприятий зависит от особенностей региона и участка. Если дом стоит на склоне, то возможна закладка отсекающего дренажа. На ровных участках можно обустроить комплексную ливневую канализацию, включающую отвод воды с площадок и дорожек за пределы участка. Но в любом случае ниже уровня бетонной плиты фундамента по периметру отмостки закладывают дренажные трубы, которые с небольшим уклоном сводят в дренажный колодец.

Укладка дренажной трубы Источник katlavan.ru

Гидроизоляция носит комплексный характер. Если кратко сформулировать суть технологии, то она заключается в том, что плиту буквально заворачивают в два слоя рулонной изоляции. А полный перечень работ выглядит так:

  1. После проведения нулевого цикла и засыпки песчано-гравийной подушки на выровненной площадке стелют два слоя из полотен рулонной битумной изоляции.
  2. Все листы укладывают внахлест, а верхний слой относительно нижнего сдвигают на ширину в половину листа.
  3. По всему периметру рулонная гидроизоляция должна быть уложена с запасом, достаточным, чтобы загнуть края к торцу плиты.

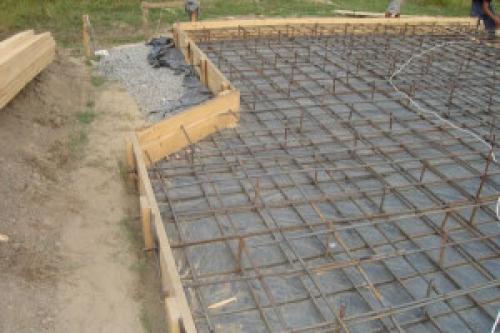

Сколько нужно арматуры на фундамент 10х10. Расход арматуры на кубический метр бетона

Отдельно следует рассмотреть расход арматуры на м 3 бетона. Расчет производится по действующему ГОСТу индивидуально в каждом отдельно взятом случае. Связано это с тем, что характеристики самого бетона могут варьироваться в достаточно широких пределах в зависимости от наполнителя и добавок.

Сколько нужно арматуры на фундамент 10х10. Расход арматуры на кубический метр бетонаДля армирования фундамента чаще всего используется стальная ребристая арматура с диаметром от 8 до 14 мм. Подобная поверхность позволяет обеспечить максимальное сцепление со слоем бетона. На фундамент 10 на 10 в среднем уходит 150-200 кг арматуры на каждый куб бетона (для колонн расход составляет от 200 до 250 кг на куб бетона). В последнее время в процессе строительства используется арматура из стеклопластика. Ее стоимость несколько выше стоимости металлического аналога. Но если рассчитать, сколько нужно таких армирующих прутьев на м 3 , вероятнее всего использование композитной арматуры для фундамента окажется намного более выгодным. Как правило, стоимость композитной арматуры оказывается в среднем вдвое ниже, чем стальной. Это связано с тем, что расход на куб бетона у прутьев аналогичный, но при этом вес композитной намного ниже.

Для того чтобы рассчитать расход прутьев на куб бетона и не ошибиться, в принципе не так уж сложно. Нужно только знать, сколько м 3 бетона будет использоваться для заливки фундамента. Если вы боитесь ошибиться в расчетах арматуры на куб бетона, всегда можно воспользоваться помощью профессионалов. Они с максимальной точностью рассчитают расход материалов на м 3 раствора и при необходимости выполнят и саму закладку фундамента, а также его армирование.

Расчет арматуры на плиту перекрытия. Определение сечений.

Расчет арматуры по сечению зависит от прочности бетона (класс В10 – В25), арматуры (класс А240 – А500, В500) на сжатие. Чаще используется бетон В25, арматура А500, имеющие расчетное сопротивление 11,5 МПа, 435 МПа, соответственно. Опирание по контуру в кирпичных коттеджах (четыре несущих стены по периметру) встречается редко. Поэтому используется расчет статической конструкции со средними опорами, план нижнего уровня. Конфигурация верхнего, мансардного этажа обычно совпадает с ним.

  • фундамент имеется под проемами
  • нагрузки распределяются равномерно
  • сопротивление грунта минимально возможное 1 кг/м2

Расчет арматуры на плиту перекрытия. Определение сечений.

Как рассчитать арматуру для монолитной плиты.

Последнее допущение позволяет перестраховаться при незначительном увеличении сметы строительства, не заказывать геологию, топографию, определять грунты на глаз. При сборе нагрузок достаточно производят расчет нагрузки от плиты – объемный вес ж/б (2500 кг/м 2 ) умножается на высоту плиты, коэффициент надежности (1,2). Аналогичным образом добавляются нагрузки от всех конструкций (полы, стропила, кровля, перекрытия, снеговая, ветровая).

Схема армирования.

При наличии внутренних стен нагрузки распределяются неравномерно, расчет арматуры производится по нескольким сечениям плиты. Вычисления могут производиться по нескольким методикам с примерно одинаковым результатом (новый СНиП, способ ж/б балки, по моменту сопротивления), изменится высота расположения сетки армопояса.

После чего корректируется принятая на начальном этапе толщина плиты для экономии бетона.После сверки с таблицами СНиП вычисляются необходимые площади сечения, количество прутков, диаметр арматуры.Затем этот параметр унифицируется с учетом коэффициента армирования в зонах опор. При значительных габаритах плиты реальная экономия металлопроката достигает 27% за счет отсутствия нижней сетки в ее центральной части

Расчет количества.
