Достоверная информация, предложенная вашему вниманию в данной статье, поможет вам легко провести вычисления: определить диаметр и метраж железного прута, выбрать схему вязания каркаса или решётки, не прибегая к платным услугам предприимчивых специалистов.
Металлопрокат, который применяют при сооружении железобетонных конструкций, выполняет важнейшие функции по обеспечению долговечности и безопасности. Правильно сочетая рифленый и гладкий стержень, строители устраивают прочный остов, который впоследствии возьмет на себя большую часть нагрузок, и предотвратит образование деформаций — прогибов, осыпания и растрескивания бетона.
Существуют различные методики, позволяющие быстро и довольно точно определить, сколько нужно арматуры на фундамент как путем профессионального подхода, так и «на глазок», основываясь на опыте мастеров. Прежде чем освоить их с целью снижения затрат, следует уделить внимание качеству закупаемого материала — его сорту, марке стали, толщине, массе и виду поверхности (рифленой или гладкой).
Выбор следует основывать на требованиях ГОСТ 5781—2003, согласно которому отечественная промышленность производит 5 классов профильных металлических изделий:
I и II — это гладкий металлический прокат, поставляемый в мотках или стержнях с d от 10; 12; 16 до 40 mm.
III — это пруток с рифлением различной глубины и модификации. Данная категория маркируется, как А III, ассортимент поставляется с различной толщиной сечения.
IV и V присваивают металлоизделиям, способным выдерживать наивысшие перегрузки, которые свойственны высоткам и объектам недвижимости специального назначения.
Диаметр арматуры для фундамента. Определение толщины арматуры
Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см2.
Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см2. Теперь методом подбора определим, диаметр прутков и их количество.
Цитаты из СНиПа, которые относятся к армированию (чтобы увеличить картинку щелкните по ней правой клавишей мышки)
Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения 1.13 см2(вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см2) нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см2, а это больше чем 2,8 см2, которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.
Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см2. Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см2, чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

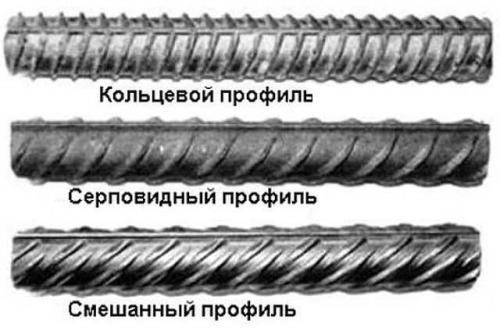

Армирование ленточного фундамента под коттедж проводят с использованием прутков с разным типом профиля
Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.
Калькулятор расчета арматуры. Информация по назначению калькулятора
Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.
Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003
Л енточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.
С уществует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.
П роектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.
При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация
Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.
Сколько нужно арматуры на фундамент 10х10. Плитные основания
Самое больше количество арматуры идет на плитные фундаменты. Тут шаг часто 20 см*20 см. Делают два пояса: верхний и нижний. Они между собой связываются вертикальными прутками. Вся арматура требуется только ребристая.
Методика расчета количества арматуры следующая. Считаете, сколько прутков с выбранным шагом ложится вдоль и поперек фундамента. Это будет количество, необходимое для одного пояса. Так как поясов два, умножаете найденную цифру на два.
Плитный фундамент требует самого большого количества материалов
Нужны еще прутки на вертикальные стойки. Высота — на 10 см ниже, чем толщина плиты (по 5 см снизу и сверху). Количество таких стоек равно количеству точек пересечения прутков. Токи пересечения находим, перемножив количество прутков, которые укладываются вдоль и поперек.
Чтобы было понятнее, поясним на примере. Делают фундамент 6*4 м, толщина плиты 25 см. Итак, по длинной стороне с шагом 20 см поместится 31 пруток, по короткой — 21. Определяем длину требуемой арматуры для одного пояса: 31*6 м + 21* 4 м = 186 м + 84 м = 270 м. Поясов два, потому результат удваиваем: 270 м * 2 = 540 м.
Нужно взять некоторый запас на соединения арматурин — их нужно заводить одну за другую не менее чем на 50 см, и плотно перевязывать или сваривать. Будем считать, что на два горизонтальных пояса необходимо 550 м прутка.
Теперь определяем, сколько потребуется арматуры на вертикальные стойки. Точек пересечения получается: 31 * 21 = 651 шт. Высота каждой будет 25 см — 10 см = 15 см. Получается, что на все нужно 651 * 15 см = 97,65 м, округляем 100 м.
Схематичное изображение армирования плитного фундамента
Итого для плитного фундамента потребуется ребристой арматуры 550 м + 100 м = 650 м. Но это еще не все материалы для армирования: нужна будет проволока для вязки. О том, как рассчитать ее расход расскажем ниже.
Последовательность работ при вязке арматуры плитного фундамента такая: сначала соединяют все прутки нижнего пояса. Потом в местах их пересечения устанавливают вертикальные стойки. Их тоже перевязывают. Следующим этапом привязывают верхний пояс: сначала устанавливают продольную арматуру, потом поперечную.
Получается, что в каждой точке пересечения нужно будет вязать два раза. Для вязки одного пересечения требуется от 25 см до 50 см проволоки в зависимости от диаметра прутков. Чаще всего используются отрезки по 30 см. Посчитаем для плитного фундамента количество вязальной проволоки: 651 шт * 0,3 м * 2 = 390,6 м. Это необходимо на вязку одного пояса. Столько же потребуется на второй. 390 м * 2 = 780 м. Возьмем небольшой запас на связку участков арматуры. Будем считать, что нам необходимо 800 м.
Итак, для плитного фундамента 6*4 м требуется ребристого прутка 650 м и 800 м проволоки для вязки.
