Для условий России особую актуальность имеет определение наиболее надежной конструкции фундаментов в условиях, когда в основании залегают грунты, обладающие свойством морозного пучения.

Особое свойство пучинистых грунтов состоит в способности увеличивать свой объем при сезонном промерзании – более детально о свойствах пучинистых грунтов и географии их распространения в России можно узнать из статьи « Что такое пучинистые грунты, методы их определения, выбор типа фундамента «.

При вспучивании грунта его объем может значительно увеличиться – на десятки сантиметров, причем усилия, с которыми силы морозного пучения будут воздействовать на конструкции фундаментов, могут достигать десятков тонн. От негативного действия пучинистых сил не спасает заглубление низа фундаментной подошвы на отметку, расположенную ниже глубины зимнего промерзания, так как воздействие происходит еще и по боковой поверхности.

Разрушение стен дома от сил морозного пучения

Для предотвращения негативных последствий воздействия пучинистых сил  была разработана специальная конструкция – мелкозаглубленный ленточный фундамент, или МзЛФ, который можно соорудить своими руками.

Особенности МзЛФ, в отличие от обычного ленточного фундамента, состоят в следующем:

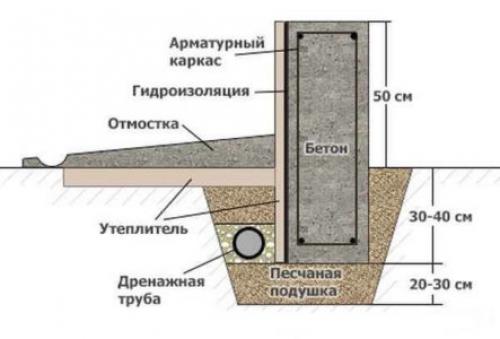

• глубина мелкозаглубленного ленточного фундамента принимается вне зависимости от глубины промерзания на отметке не более 30-40 см от поверхности грунта после планировки. Это сводит к минимуму действие негативных пучинистых сил на боковые поверхности конструкции;
• под подошвой фундамента устраивается своими руками подушка из сыпучих материалов – песка или ПГС – смеси песка и гравия, толщина которой рассчитывается в зависимости от комплекса условий участка строительства. С помощью замещения грунта под подошвой устраняются его пучинистые свойства, несущая способность уплотненного основания увеличивается, уменьшаются его деформации, связанные с оттаиванием весной;

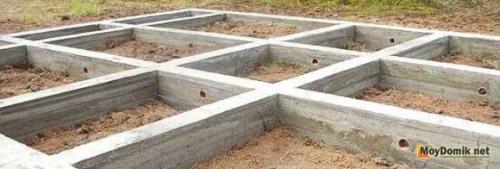

• фундамент обязательно армируется пространственными каркасами, превращающими ленточный фундамент в рамную систему балок, лежащую на упругом основании. Система балок, жестко скрепленных между собой, воспринимает и компенсирует все неравномерные воздействия пучинистых сил.

Мелкозаглубленный фундамент глубина заложения. Как сделать мелкозаглубленный ленточный фундамент своими руками. Строительство и расчет фундаментов мелкого заложения для дома

Ленточный фундамент наиболее распространенный тип основания для возведения дома. Поэтому с ним все понятно, а вот чем от него отличается мелкозаглубленный (МЗЛФ) - фундамент мелкого заложения, как рассчитать и как сделать?

Мелкозаглубленный ленточный фундамент (мелкого заложения) МЗЛФ

Характеристики – конструктивный принцип действия

Мелкозаглубленный ленточный фундамент или просто МЗЛФ по способу укладки похож на своего собрата, однако имеет важные отличия:

• глубина закладки фундамента до 700 мм;
• располагается над зоной промерзания почвы;
• предназначен для обустройства на вспученных (пучинистых) грунтах.

Главная особенность мелкозаглубленного ленточного фундамента заключается в том, что он дает возможность нивелировать морозное пучение грунта. Это связано с тем, что несмотря на общую жесткость конструкции МЗЛФ, вместе с весом всего строения, движется вверх-вниз в зависимости от времени года. Поскольку фундамент углублен не сильно, а смещается равномерно, то, следовательно, он не разрушается от таких колебаний.

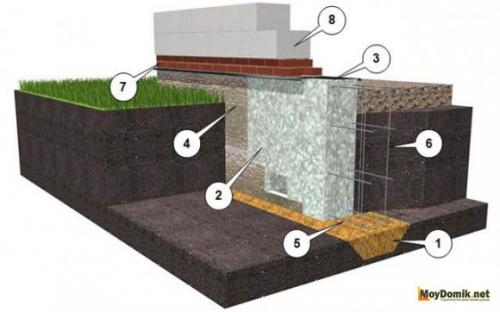

Схема устройства мелкозаглубленного ленточного фундамента

Мелкозаглубленный ленточный фундамент - схема

1. Песчано-гравийная подушка
2. Лента фундамента
3. Слой гидроизоляции
4. Вертикальная (или обмазочная) гидроизоляция
5. Арматура (диаметр 12)
6. Арматура (диаметр 8)
7. Цоколь
8. Стена

Где можно использовать - применение

Ленточный мелкозаглубленный фундамент подходит для строительства низкоэтажных жилых домов и других сооружений из тех материалов, которые не создадут значительного давления на подошву фундамента. К таким сооружениям и материалам относят:

• бревенчатые срубы;
• ячеистые бетоны – пенобетон, газосиликатные блоки;
• облегченная кладка кирпича;
• каркасно-щитовые постройки.

При обустройстве фундамента большей ширины на нем можно возводить тяжелые дома из бруса или бревна. Но в этом случае грунт будет промерзать на меньшую глубину и есть вероятность деформирования фундамента. Таким образом, если планируется постройка монументального здания – лучше обустроить ленточный монолитный фундамент.

При этом следует знать, что увеличение ширины ленты мелкозаглубленного фундаменты делает возможным строительство более тяжелых домов с мансардой. Большая ширина фундаментной ленты (соответственно, и цоколя) способствует снижению глубины промерзания грунта в пространстве под полом.

Что следует учесть при устройстве фундамента мелкого заглубления

• Тип грунта

Устраиваются мелкозаглубленные фундаменты на пучинистых грунтах

Запрещена заливка МЗЛФ на биогенных органических грунтах, например, торфяных, сапропельных (отложения пресноводных водоемов), а также на глине. На фото видно, что уже их внешний вид не сулит ничего хорошего.

Тип грунта

• Уровень подземных вод

Чем ближе вода находится к поверхности земли, тем более неустойчивым будет МЗЛФ

Мелкозаглубленный ленточный фундамент - таблица уровень подземных вод

• Нагрузка на фундамент
• Перепад высоты

Если рельеф местности характеризуется значительным перепадом высоты (дом на склоне), то устройство мелкозаглубленного ленточного фундамента на нем достаточно проблематично. В таком случае обустраивается обычный ленточный фундамент или выравнивается значительная площадь под МЗЛФ. С точки зрения затрат времени и денежных средства – оба варианта равноценны.

• Глубина заложения

Она представляет собой высоту от нижней точки фундамента, так называемой подошвы – до нулевой отметки (поверхности земли).

• Климат (глубина промерзания почвы)

Достаточно распространено среди строителей закладка мелкозаглубленного ленточного фундамента на высоте, которая рассчитывается по формуле – глубина промерзания минус 20%. Так можно быть уверенным, что фундамент будет подниматься вместе со строением.

Минимальная глубина мелкозаглубленного ленточного фундамента регламентируется СНиП II-Б.1-62.

Глубина мелкозаглубленного ленточного фундамента СНиП - таблица

Глубина промерзания грунта для некоторых городов России приведена в таблице.

Глубина промерзания грунта для городов России - таблица

Также можно воспользоваться калькулятором расчета глубины промерзания грунта .

Как рассчитать нагрузку на ленточный мелкозаглубленный фундамент

Прежде всего, следует учесть:

• конструктивные особенности строения;
• высоту здания;
• планируемое количество этажей;
• материалов, из которого будут возводиться стены;
• вес покрытий;

Совет.
В целом, всю нагрузку можно поделить на постоянную (рассчитывается до начала строительства) и переменную. Последняя зависит от количества жителей, веса мебели и т.п.

• глубина траншеи;
• толщина подушки;
• параметры ленты фундамента;
• качество бетона.

Можно дополнительно воспользоваться калькулятором расчета фундамента

Расчет мелкозаглубленного ленточного фундамента

1. Глубина обуславливается близостью грунтовых вод и глубиной промерзания.

2. Высота над поверхностью грунта = 4х ширину.

Мелкозаглубленный ленточный фундамент своими руками. Мелкозаглубленный ленточный фундамент: сфера применения, плюсы и минусы

Несущая способность МЗЛФ, в сравнении с основаниями другого типа, оценивается как средняя и во многом зависит от типа грунта на участке. Мелкозаглубленный фундамент подходит для строительства дачных домиков, строений из бруса, каркасных домов, а также для хозпостроек, бани, сарая и пр. Для кирпичных домов, больших коттеджей из пенобетона и газоблоков мелкозаглубленное основание не подходит. Для таких строений отличным вариантом будет комбинированный фундамент на сваях, например свайно-ленточный мелкозаглубленного типа на буронабивных опорах.

Фундамент такого типа желательно возводить на слабопучинистых и непучинистых грунтах. Идеальный вариант — песчаные и супесчаные грунты с низким содержанием влаги. Уровень грунтовых вод должен быть ниже глубины заложения минимум на 0,5 м. На глинах строительство МЗЛФ сопровождается трудностями, т.к. большинство глинистых грунтов относятся к средне- и высокопучинистым грунтам. Особенности возведения основания с небольшой глубиной заложения на пучинистых грунтах рассмотрим ниже.

К достоинствам этого типа оснований относят

• экономичность, расход бетона на 30% ниже, чем при возведении обычного заглубленного ленточного фундамента или основания с монолитной плитой перекрытия;
• простота постройки, можно соорудить своими руками без привлечения рабочих и спецтехники;
• небольшой объем земляных работ — роется узкая траншея глубиной не более 0,7 м;
• маленькая площадь соприкосновения конструкции с грунтом.

Среди недостатков МЗЛФ отмечают

• заливка ведется при устойчивых температурах выше +10 С;
• ограниченность применения ввиду небольшой несущей способности
• возведение возможно только на ровной поверхности с уклоном не более 5 градусов;
• отсутствие подвального помещения в доме.

Если вы планируете возвести МЗЛФ-основание и «заморозить» стройку, то учтите что оставлять основание без нагрузки на зиму нельзя! При промерзании грунт вытолкнет монолитную ленту, что приведет к нарушению ее целостности.
