Какой фундамент лучше для каркасного дома. Особенности каркасного домостроения

16.02.2023 в 03:52

Какой фундамент лучше для каркасного дома. Особенности каркасного домостроения

При возведении коттеджа по технологии каркасного сооружения основными особенностями являются:

  • малый вес ограждающих конструкций – пиломатериал гораздо легче бетона или кирпича;
  • использование нижнего пояса обвязки – длинномерный брус, который можно применить в качестве ростверка на сваях или столбах либо уложить на плоскость ленты, плиты;
  • распределение нагрузок – в отличие от кирпичных стен, нагружающих фундамент на отдельных участках, единая пространственная конструкция силового каркаса распределяет нагрузки еще до передачи их на фундамент здания.

В отличие от тяжелых кирпичных, каркасный дом обладает минимальными сборными нагрузками на основание. Поэтому при выборе, какой фундамент лучше, следует ориентироваться на следующие факторы:

  • необходимость подземного этажа – для этого случая единственными вариантами станут либо заглубленная лента, либо заглубленная плита, однако подвал обойдется дороже коробки коттеджа, в проекты «каркасников» цокольные этажи закладываются крайне редко;
  • уровень УГВ – несмотря на гидроизоляцию ж/б конструкций, не желательно эксплуатировать их на участках с высокими грунтовыми водами, лучшим решением будут винтовые сваи ;
  • расчетное сопротивление грунта сборным нагрузкам дома – на торфяниках и пылеватых песках может просесть любой фундамент, кроме свайного;
  • перепад высот больше полутора метров – серьезные сдвигающие и опрокидывающие нагрузки плюс увеличение бюджета резко ограничивают выбор, придется использовать буронабивные или винтовые сваи.

Однозначный ответ, какой фундамент лучше для «каркасника» на песчаных, гравелистых или скальных почвах при низком УГВ – сборные или монолитные столбы, обеспечивающие минимальную смету строительства.

Если залить для каркасного дома монолитную утепленную шведскую плиту , снизятся затраты на этапе отделки. Застройщик по умолчанию получит теплый пол по грунту с минимальными теплопотерями.

Какой фундамент лучше для каркасного дома. Особенности каркасного домостроения

Утепленная шведская плита.

Для мелкозаглубленного ленточного фундамента (МЗЛФ) расход бетона и пиломатериала для опалубки значительно выше, чем для столбчатого фундамента . Зато конструкция обладает высокой пространственной жесткостью, прочностью, противостоит усилиям вспучивания, боковых подвижек.

Внимание! Каркасный коттедж легкий, поэтому вес здания не может компенсировать силы пучения под подошвой МЗЛФ. На чрезмерно пучинистых грунтах дешевле винтовые, буронабивные сваи в трубчатой несъемной опалубке.

Самый дешевый фундамент для каркасного дома. Определяем характеристики фундамента

    1 . На выбранном участке под застройку нужно точно определить тип грунта, заказав услугу инженерно-геологического изыскания. Только специалистам под силу с наибольшей точностью охарактеризовать особенности той или иной местности.

Есть вариант проще – поинтересоваться у соседей, каким способом они выбирали место под застройку. Возможно, у них уже есть готовые результаты экспертизы местности, аналогичной с вашей.

Еще один вариант, самый дешевый и рискованный – определить тип грунта самостоятельно: выкопать углубление на высоту залегания предполагаемого основания и проанализировать срез почвы.

  • Скальный грунт с включениями камня и гравия способны выдерживать любой вес, хорошо пропускают воду.
  • Хрящеватый и крупно песчаный грунт отличается крепкой поверхностью, его нельзя назвать неустойчивым.
  • Мелко песчаная территория не подходит для строительства вообще. В такой почве вода задерживается на поверхности и неблагоприятно воздействует на фундамент любого строения.
  • Суглинистый и глинистый участок – самый худший вариант для строительства. Подвижность грунта зависит от глубины залегания подземных вод.

   2. Такой показатель, как глубина промерзания, важен для пучинистых грунтов – мелко песчаных и глинистых. Если вы задумали закладывать фундамент каркасного дома именно на таком участке, и у вас нет другого выбора, имейте в виду, что глубина основания должна быть ниже глубины промерзания. Так опора будет прочно зафиксирована в одном положении, и здание не даст крен при эксплуатации.

   3. Необходимо помнить, что наличие грунтовых вод влияет на устойчивость конструкции. Есть два выхода из положения: борьба с грунтовыми водами или сооружение конструкции, способной устоять в условиях повышенной влажности и пучинистости.

Ленточный фундамент для каркасного дома. Устройство ленточного фундамента своими руками

Материалы и инструменты:

  • бетонные блоки;
  • кирпич;
  • цемент, песок;
  • арматурный каркас;
  • доски для опалубки;
  • лопата;
  • механизмы для рытья траншеи;
  • миксер для бетона.

Какой фундамент лучше для каркасного дома. Особенности каркасного домостроения 01

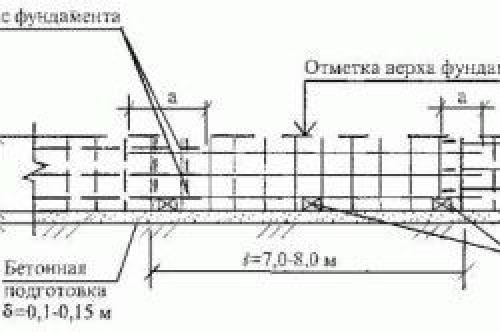

Схема арматурного каркаса для фундамента.

Ленточный фундамент применяется, если дом имеет очень большую площадь или планируется его обкладывать кирпичом снаружи. В остальных случаях лучше применять ленточно-столбчатый вид.

Ленточный вариант может быть заглубленным полностью в землю или иметь определенную надземную часть. Для строительства каркасных домов используют второй вариант, чтобы не допустить контакт дерева каркаса с землей.

Вопросам гидроизоляции фундамента для каркасных деревянных домов уделяется большое внимание. Ленточный фундамент выполняют из блоков, кирпича, укладкой жидкого бетона или комбинацией всех этих решений.

Под фундамент в траншею укладывают бетонные блоки и соединяют их цементным раствором. При этом наземная часть — цоколь дома — выполняется из кирпича. Самым надежным является железобетонный монолитный ленточный фундамент.

Для его возведения по периметру несущих стен роют траншею. Ее глубина должна превышать глубину промерзания грунта. Для каждого региона глубина промерзания грунта определена.

Выравнивают дно траншеи. Лучше выполнять ленточный фундамент, имеющий внизу расширение. Для выполнения этой конструкции применяют бетонные блоки с подошвой, расширенной книзу.

Какой фундамент лучше для каркасного дома. Особенности каркасного домостроения 02

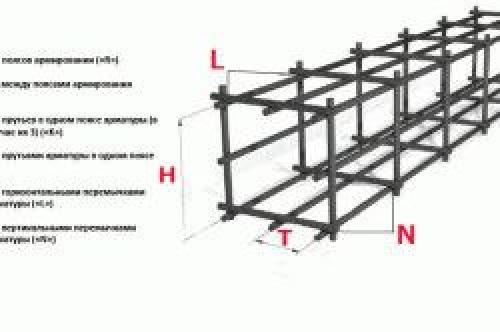

Схема устройства армированного каркаса для ленточного фундамента.

По всей площади дна траншеи выполняют песчаную подушку. Боковую поверхность траншеи гидроизолируют или устанавливают съемную опалубку, которая является общей как для нижней, так и для верхней части.

Фундамент для каркасного дома 6х6. Расчет количества.

Прежде чем осуществлять закупки фундаментных опор, необходимо выполнить расчет их количества и геометрических параметров – длины и диаметра.

Фундамент для дома 6х6 из бревна.

Основой для определения искомых величин является общий вес конструкции, который состоит из следующих компонентов:

  • Вес стен дома. Он напрямую зависит от используемых строительных материалов и этажности строения. Оптимально применение фундамента на сваях для домов из пеноблоков. а так же деревянных, изготавливаемых по каркасной технологии;
  • Вес нижних и верхних перекрытий. В этом пункте необходимо учесть как материал, используемый для их изготовления, так и наличие утеплителя и другие нюансы;
  • Вес крыши с учетом предполагаемых кровельных материалов. Не секрет, что все они имеют различную массу в пересчете на 1 м2 покрытия. Самыми тяжелыми являются керамические кровли, наиболее легкие – мягкие;
  • Общий вес мебели и оборудования, предполагаемого к установке, вес людей, предполагаемых к проживанию в доме. Самый трудно определяемый параметр, который берут округленно исходя из средних показателей;
  • Возможная нагрузка ветрового сопротивления здания. Она, как и последний параметр, зависит от региона расположения строения и определяется по таблицам СНиПов;
  • Возможная нагрузка от снега, выпадающего на кровлю в зимний период.

Зная общую массу строения, можно рассчитать количество свай свайно-винтового фундамента для дома 6х6 с заданными параметрами.

Важно! Средняя грузоподъемность одного металлического ввинчиваемого столба составляет 800-2500 кг. Такой большой разброс связан с различной длиной и диаметром свайной трубы, подбираемой в зависимости от вида грунта, на котором ведется строительство.

Разметка территории.

Важным этапом выполнения свайно-винтового основания дома является разметка места работ. Она включает в себя нанесение периметра стен дома по их середине и указание места установки опор.

Свайный фундамент под дом 6х6.

Места установки труб фундамента рассчитываются следующим образом:

  • Сначала делением общего вычисленного количества без угловых опор на четыре определим количество свай, приходящихся на каждую стену;
  • Затем разделим длину стены (6 метров) на полученную величину +1. Так как количество промежутков, длину которых мы определяем будет на 1 больше количества столбов;
  • По рулетке определяем места ввинчивания и выкапываем лопатой неглубокие ямки шириной со штык.

Ввинчиваем опоры.

По разметке начинаем устанавливать опорные трубы. Ввинчивать их можно как с использованием специализированной строительной техники, так и вручную.

Фундамент для каркасного дома 6х6. Расчет количества.

Фундамент для дачного дома 6х6.

Первый вариант позволяет выполнить работы за короткий промежуток времени без лишних физических затрат. Единственный недостаток – использование механизмов приведет к росту общего бюджета строительства. При этом качество работ, выполненных организацией, специализирующейся на данном виде, будет соответствовать нормативам.

Ввинчивание вручную выполняется двумя или тремя работниками. Двое, вставив в предварительно приваренные к верхним торцам труб петли длинные стальные стержни, выполняют вращение трубы с винтовым заходом. Третий контролирует вертикальность входа в нескольких плоскостях.

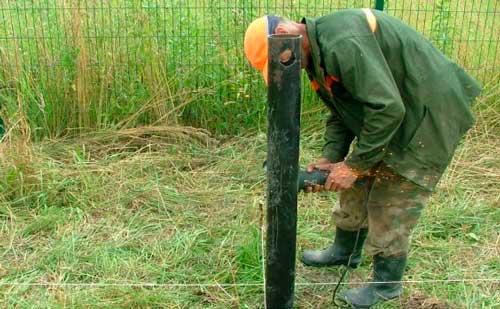

Обрезка в размер.

После монтажа, чтобы свайно-винтовой фундамент для дома 6х6 был удобен при осуществлении дальнейших работ, необходимо обрезать трубы под общий уровень. В этом случае используют лазерный нивелир и болгарку.

Фундамент для каркасного дома 6х6. Расчет количества.

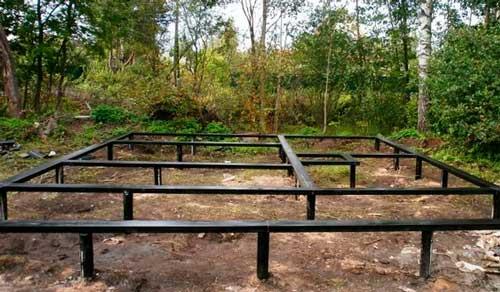

Свайный фундамент для дома 6х6.

Выставив уровень на желаемую высоту обрезают опоры по порядку. Для укладки стеновых материалов на верхнюю часть труб приваривают опорные площадки из стальных листов с обязательным контролем горизонтальности их положения. В дальнейшем к ним крепят саморезами деревянные балки.

Важно! Для объединения верхних частей стоек в одно целое иногда недостаточно или нецелесообразно крепить к ним деревянную стяжку из бруса. Например, для кладки стеновых блоков или кирпича такой вариант не подходит. В этом случае изготавливают ростверк.

Ростверк представляет собой железобетонную монолитную или сборную ленту. Ее изготавливают методом заливки бетона в опалубку с предварительным армированием или скрепляя раствором отдельные блоки.

Варианты ростверка фундамента для дачного дома 6х6.

С точки зрения прочностных характеристик монолитный ростверк более предпочтителен, так как нагрузка равномерно распределяется по всей конструкции ленты. Зачастую блочный ростверк требует увеличения количества опор из-за необходимости усиления стыков между элементами.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/lentochnyy-fundament-pod-karkasnyy-dom-vybor-fundamenta-dlya-karkasnogo-doma

Фундамент под одноэтажный каркасный дом. Критерии выбора фундамента для строительства одноэтажного дома на каркасной основе

Одноэтажный дом, построенный по каркасной технологии , оказывается гораздо легче аналогов из бруса, бревна, кирпича или блочных материалов. Однако нагрузка на фундамент зависит от выбранного проекта и комплектующих. При желании сократить бюджет на строительство несложно уменьшить вес за счет отделки сайдингом и легкого кровельного покрытия. Если же планируется облицовка стен керамической плиткой или натуральным камнем и оформление крыши тяжелой черепицей, в расходы придется включить и усиление фундамента.

При расчетах помимо уровня нагрузки необходимо принимать во внимание характеристики грунта на строительной площадке. Выбор между ленточным, свайно-винтовым и столбчатым фундаментом осуществляется по результатам анализа. Для крупных объектов обязательны инженерные изыскания, но при строительстве одноэтажного дома на каркасной основе достаточно учитывать основные параметры. Опорно-столбчатые блоки – универсальный вариант, который подходит для большинства участков. Монолитный фундамент обычно не требуется.

Исключение составляют одноэтажные дома с подвалом. Для оборудования цокольного этажа нужен ленточный фундамент, заглубленный ниже уровня промерзания грунта. На участках под внутренние перегородки глубину допустимо уменьшить. По строительным нормам цокольный этаж нельзя оборудовать на пучинистых площадках и в холодных регионах. Глубокое промерзание или близость грунтовых вод исключают возведение каркасного дома с подвальными помещениями, для монтажа которых необходим ленточный фундамент.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/lentochnyy-fundament-pod-karkasnyy-dom-vybor-fundamenta-dlya-karkasnogo-doma

Высота фундамента для каркасного дома. Какие опоры можно использовать?

Для фундамента под каркасный дом применимы все виды свай:

  1. Забивные.
  2. Буронабивные.
  3. Винтовые.

Забивные опоры представляют собой столбы (деревянные, металлические, железобетонные), которые с помощью специальной техники вводятся в грунт на глубину промерзания земельных масс. Чтобы правильно выбрать тип силовых элементов, необходимо рассчитать проектные нагрузки и сопоставить их несущей способностью грунта.

Вес деревянных каркасных домов позволяет использовать забивные опоры из бруса . Под сооружением со стенами из металла устанавливают металлические или железобетонные конструкции с небольшим диаметром.

Технология закладки буронабивных свай доступна для домашнего домостроения. Монтаж усложняется необходимостью бурения скважин в почве, а также сбора армирующего каркаса. Под одноэтажные каркасные постройки из дерева можно заложить фундамент без армирования, но срок службы конструкции будет значительно ниже.

Вкручивание винтовых свай (металлических и железобетонных) – быстрый способ возведения фундамента для каркасного дома. Столбы из железобетона отличаются повышенной прочностью и большой несущей способностью, поэтому их применение целесообразно только в случае с постройками в несколько этажей.

В свою очередь металлические винтовые сваи можно быстро вкрутить ручным способом, при этом допустимые нагрузки фундамента позволяют силовой конструкции удерживать вес каркасного дома в течение 50–100 лет.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/vybirayu-fundament-dlya-karkasnogo-doma-s-tochki-zreniya-cenovoy-harakteristiki-fundamenty

Столбчатый фундамент для каркасного дома. Плюсы и минусы опорно-столбчатого основания

Как и любой другой вид фундамента, столбчатый имеет свои достоинства и недостатки, которые важно учитывать при выборе варианта основания для новой постройки.

К достоинствам относятся такие характеристики:

  1. Невысокая стоимость.
  2. Быстрое возведение.
  3. Возможность построить без применения габаритной спецтехники.
  4. Возможность строить на замерзших и твердых грунтах.
  5. Не нужно обустраивать тепло- и гидроизоляцию подземной части здания.

Экономичность столбчатого фундамента продиктована минимальными затратами материалов и небольшим объемом земельных работ. Вместо выкапывания котлована под всем домом с последующим его наполнением стройматериалами, используется бурение и установка опор.

Столбчатый фундамент обойдется примерно в два раза дешевле классического ленточного.

Возможность соорудить фундамент без тяжелой техники позволяет строить дома в труднодоступных местах, а также на узких участках. Выкопать ямы для опор можно ручным буром .

Расход материалов для возведения столбов минимальный, при их заносе на стройплощадку не обязательно использовать погрузчик. Наборные опоры из кирпича, блоков или камня легко выложить вручную. Всю столбчатую конструкцию при желании можно обустроить своими руками.

Опорный фундамент невозможно применять при строительстве домов из тяжелых материалов – кирпича, камня, бетона. Это его основной минус.

Еще один недостаток – склонность столбчатой конструкции к горизонтальному перемещению . Переместиться может один столб или сразу несколько. Кроме того, при таком варианте основы для здания невозможно построить подвал или цокольный этаж.

Фундамент под каркасный дом своими руками. ВЫБИРАЕМ ТИП ФУНДАМЕНТА ПОД КАРКАСНЫЙ ДОМ

Для возведения каркасных и каркасно-щитовых зданий подходят абсолютно все виды фундаментов: от легких столбчатых до монолитных, с большим заглублением. Выбор зависит от типа почвы, уровня залегания грунтовых вод и общей массы всего здания, включая не только “коробку”, но и внутреннее оснащение. Чтобы точно определить все эти факторы, нужны инженерно-геологические изыскания. На основании физико-химического анализа грунта эксперты дают рекомендации по проектированию и строительству зданий на конкретном участке. Но многие обходятся и без этой услуги, ориентируясь на опыт соседей или собственные знания о грунтах.

Чтобы выбрать оптимальный тип фундамента, не обязательно делать подробное исследование почвы. Достаточно выяснить, что в ней преобладает - песок или глина. Для этого нужно взять пробу грунта с глубины 1,5-2 м. Если земля идет большими твердыми комками, которые при растирании превращаются в однородные гранулы, перед вами глинистый грунт. Если куски земли при ударе крошатся на одинаковые мелкие комочки, это суглинок, а если сразу рассыпаются в песок - супесь. Песчаный грунт не сбивается в комки и даже на большой глубине остается сыпучим. Скальный грунт проще всего определить визуально. Он состоит из кусков твердой породы и тяжело поддается вскапыванию. Определить тип почвы точнее поможет простой эксперимент. Добавьте в пробу грунта немного воды и попробуйте скатать 2 фигуры - шарик и шнур-“колбаску”

Типы грунтаСвойства грунта
ПесчаныйРассыпается в руках при попытке скатать любую фигуру
СупесчаныйСкатывается в шар с трудом, в шнур не раскатывается
СуглинистыйСкатывается в обе фигуры. При сдавливании сверху шар трескается по краям, шнур рвется при соединении в кольцо
ГлинистыйЛегко скатывается в обе фигуры. Образует пластичную массу, которая при сдавливании или соединении в кольцо не трескается

Уровень залегания грунтовых вод (УГВ) тоже можно определить своими силами. С помощью садового бура сделайте скважины глубиной 1,5-2 м в разных местах участка и наблюдайте за ними несколько дней. Если дно скважин заполнится водой, это указывает на высокий УГВ. Чтобы результат был показательным, исследование проводят в период максимальной высоты грунтовых вод: осенью, в сезон дождей или ранней весной, во время таяния снегов. Если нет возможности или желания ждать до этого времени, лучше заказать геологическую экспертизу. Выбор фундамента под тип грунта

  • Ленточный. Подходит для возведения каркасно-щитовых домов на любых типах грунтов с низким УГВ.
  • Столбчатый. Самый простой и бюджетный вариант. Используется в строительстве одноэтажных зданий на скальных, глинистых и суглинистых грунтах с разным уровнем залегания грунтовых вод.
  • Свайно-винтовой. Используется при строительстве многоэтажных зданий с большой нагрузкой на квадратный метр площади на сложных глинистых грунтах с высоким УГВ
  • Монолитный плитный. Самый затратный, но в то же время самый надежный вид фундамента. Подходит для сложных глинистых грунтов разной степени пучинистости с высоким УГВ.

Ниже представлены подробные инструкции по закладке разных видов фундаментов под каркасный дом своими руками, от ленточных до плитных. Время кристаллизации бетона зависит от температуры окружающей среды. Оптимальная температура для закладки фундамента - 20-25 °C, влажность - 75-80%. Заливать бетон в дождь категорически не рекомендуется: влага замедляет кристаллизацию и уменьшает прочность конструкции. Поэтому перед началом работ нелишним будет изучить прогноз погоды на ближайшие пару недель.

Обустройство любого фундамента начинается с разметки. Важно выдержать прямые углы между всеми стенами. Проще всего это сделать с помощью лазерного уровня (нивелира).
