Расчет для армирования ленточного фундамента. Готовимся выполнить расчет количества арматуры для фундамента – важные моменты

Расчет для армирования ленточного фундамента. Готовимся выполнить расчет количества арматуры для фундамента – важные моменты

Планируя постройку частного дома, следует обратить особое внимание на конструкцию арматурной решетки, воспринимающую значительные нагрузки на фундамент. Квалифицированно разработанная схема силовой решетки и применение оптимального сечения арматуры позволяет обеспечить требуемый запас прочности фундаментной базы, а также ее продолжительный ресурс использования.

Самостоятельно рассчитать арматуру на фундамент можно различными способами :

• с использованием программных средств и онлайн-калькуляторов, которые выполняют расчет арматуры после введения рабочих параметров;
• выполняя вычисления вручную на основании информации о конструктивных особенностях фундамента, величине усилий и параметрам решетки.

Фундаментная основа, воспринимает нагрузку от массы здания и равномерно распределяет ее на опорную поверхность почвы.

Возведение зданий осуществляется на различных типах оснований :

• ленточных;
• плитных;
• столбчатых.

Расчет арматуры для ленточного фундамента

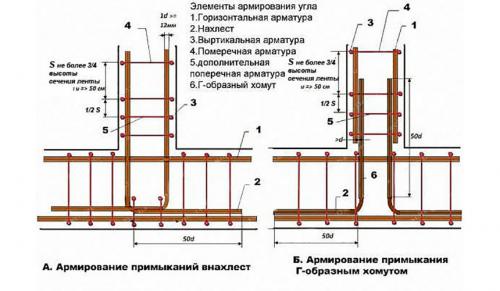

До начала вычислений следует разобраться с конструкцией силового каркаса, который состоит из следующих элементов :

• вертикальных и поперечных стержней, между которыми выдержан равный интервал;
• вязальной проволоки, соединяющей продольно расположенные перемычки и вертикальные прутки;
• муфт, обеспечивающих прочное соединение и удлинение арматурных прутков.

Для каждого вида основания применяется своя схема армирования фундамента, которая зависит от следующих факторов :

• характеристик почвы;
• габаритов здания;
• конструктивных особенностей строения;
• действующих нагрузок.

Применяется арматура, имеющая ребристую поверхность, которая отличается :

• размером сечения;
• классом;
• уровнем воспринимаемых нагрузок;
• расположением в силовой решетке;
• стоимостью.

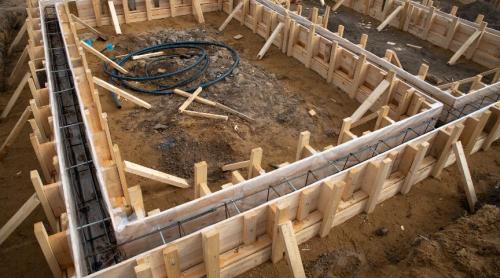

Укладка арматуры в ленточный фундамент

Для различных фундаментов на основании вычислений определяются следующие сведения :

• количество арматуры для фундамента;
• сортамент вертикальных и поперечных прутков;
• общая масса арматурного каркаса;
• методы фиксации стальных стержней в силовой конструкции;
• технология сборки несущей решетки;
• шаг обвязки арматурных элементов.

Важно правильно выполнить расчет. Арматура для фундамента в этом случае обеспечит необходимый запас прочности. Рассмотрим, какие необходимы исходные данные для расчетов, а также изучим методику выполнения вычислений для различных типов фундаментов.

Ленточный фундамент. Правильный ленточный фундамент: расчет и устройство

Ленточный фундамент – самый распространенный вариант для загородного дома. Он имеет отличную несущую способность и равномерно распределяет вес конструкций здания, при этом относительно несложен в устройстве.

По сути ленточный фундамент представляет собой железобетонную стену или полосу, которая проходит по всему периметру здания и принимает на себя нагрузку от стен. Фундамент такого типа отлично подходит для частного дома, однако ошибки при выборе типа ленточного фундамента, расчете его параметров и техническом исполнении случаются нередко - и приводят к довольно печальным последствиям. Каким должен быть правильный ленточный фундамент и что обязательно нужно знать, если вы собираетесь возводить на нем дом?

Ленточный фундамент: какой он бывает

Прежде всего ленточные фундаменты различаются по степени заглубления в грунт.

Заглубленный ленточный фундамент закладывается ниже уровня промерзания грунта; такая конструкция предназначена для больших тяжелых сооружений с глубоким подвалом либо цокольным этажом. Строго говоря, специалисты не считают экономически целесообразной организацию заглубленного ленточного фундамента высотой более 2,5 м, поэтому для дома с высокими подвальными или цокольными помещениями лучше рассмотреть другие варианты.

Для легких загородных домов заглубленный фундамент не рекомендован: малый вес строения не в состоянии будет компенсировать действие сил морозного пучения грунта на большую площадь его подземной поверхности. Это чревато неравномерными подвижками фундамента и изменением его геометрии, что неизбежно скажется на состоянии конструкций дома.

Мелкозаглубленный ленточный фундамент устраивается выше глубины промерзания и рекомендуется для климатических зон, где эта глубина составляет не более 1,7 м. На непучинистых грунтах конечная глубина заложения фундамента не имеет особого значения и диктуется только инженерными характеристиками здания. На пучинистых грунтах фундамент закладывают на минимальную глубину 0,75 – 1 м, при этом необходимо принимать меры для дренажа и утепления грунта.

Также ленточный фундамент может быть монолитным или сборным.

Монолитный ленточный фундамент сооружается путем заливки бетона в опалубку. Он считается самым прочным и надежным, однако требует времени на застывание бетона и обходится достаточно дорого из-за серьезных земляных работ и необходимости привлечения наемной рабочей силы.

Сборный ленточный фундамент сооружается из отдельных конструктивных элементов. Чаще всего это железобетонные блоки ФБС (нередко используют малоформатные бетонные и керамзитобетонные блоки, и даже кирпич). Преимущества сборного фундамента – простота и быстрота сборки и возможность возводить стены сразу после ее окончания, так как не нужно ждать затвердевания бетона. Недостатком конкретно блоков ФБС считается их большой вес и размер – это неудобно при строительстве небольшого дома. Кроме того, все виды сборных фундаментов подходят только для непучинистых и слабопучинистых грунтов. При средней степени пучения грунтов допускается сооружение сборного фундамента только из блоков, содержащих выпуски арматуры для их соединения между собой.

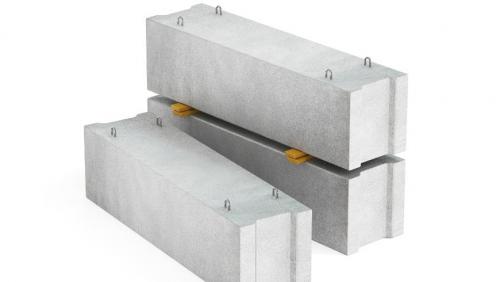

Фундаментные блоки ФБС

Ленточный фундамент и грунты: почему это так важно

При выборе типа фундамента важно точно знать две характеристики подлежащих грунтов: их несущую способность и пучинистость.

Несущая способность выше всего у скальных грунтов; за ними следуют хрящеватые – смесь песка и глины с мелким камнем и щебнем. Песчаные грунты склонны к просадке, свойства песчано-глинистых (супесей и суглинков) зависят от соотношения глины и песка. Самая низкая несущая способность – у грунтов органического происхождения: торфа, сапропеля, ила.

Строительные нормы запрещают опирать фундамент непосредственно на органические грунты со слабой несущей способностью.

Также сложными считаются грунты водонасыщенные и имеющие переменную структуру слоев. Проблема слабых грунтов типична, например, для участков, находящихся на месте осушенных болот. Строительство дома на малозаглубленном ленточном фундаменте на таких грунтах теоретически возможно, но требует довольно затратных работ. Так, если глубина слабонесущего слоя не более 1 м, а под ним находится более «выносливый», то при строительстве слой слабого грунта вынимается и в траншее устраивается подложка из песка либо бетонная подготовка. Также плохой грунт иногда уплотняют механическим способом, заменяют подушкой из гравия либо армируют специальными сетками. Специалисты, однако, рекомендуют в таких ситуациях отказаться от ленточного фундамента в пользу свайного.

Пучинистость грунта прямо связана с его способностью удерживать воду, а морозным пучением называется увеличение объема грунта из-за расширения воды при ее замерзании.

Непучинистые грунты: твердые глины, малоувлажненные гравелистые, песчаные грунты при глубоком залегании грунтовых вод.

Слабопучинистые : полутвердые глинистые; незначительно водонасыщенные пылеватые и мелкие пески, крупнооблмочные грунты с содержанием глин и песка 10-30%.

Расчет ленточного фундамента.

Эксплуатационные качества и технические характеристикизаметно превосходят все альтернативные варианты как по отдельности, так и по сочетанию параметров.

Лента является наиболее экономичным, прочным и долговечным типом основания, обладает самыми высокими возможностями, допускает самые разные комбинации и сочетания.

Единственным фактором влияния, оказывающим заметное влияние на состояние и величину, является состав грунта и гидрогеологическая обстановка.

Они, в сочетании с параметрами самой постройки, являются основными критериями расчетов ленточного фундамента.

Вопрос расчета является самым ответственным и важным, поэтому о нем следует поговорить особо.

Для расчета ленточного фундамента надо иметь максимально полный набор данных относительно всех факторов, каким-либо образом влияющих на размеры или иные параметры ленты.

К ним относятся :

• Вес дома.
• Снеговая и ветровая нагрузка.
• Гидрогеологическая обстановка на участке, глубина залегания грунтовых вод.
• Состав грунта, слоистость, наличие уклона и т.д.
• Материал, из которого предполагается строить ленту.
• Дополнительные сведения относительно участка строительства — возможность подтоплений, величина морозного пучения, глубина промерзания грунта и т.д.

Некоторые сведения, такие как глубина промерзания или величина снеговой и ветровой нагрузок можно получить в таблицах СНиП .

Другие данные получают путем бурения пробных скважин, консультациями в местных геологических организациях.

Чем полнее и подробнее будет информация, тем качественнее и корректнее будут расчеты. Необходимо иметь официальные показатели, полученные профессиональными работниками соответствующих служб .

ВАЖНО!

Руководствоваться только сведениями, полученными от соседей или «знающих людей» без сбора официально подтвержденных данных, нельзя. Неподготовленные люди не обладают достоверной и точной информацией, нередко путают важные данные или вовсе не разбираются в теме, поэтому общение с ними следует относить лишь к дополнительной информации.

Онлайн калькулятор

Как рассчитать ленточный фундамент дома? В этой вам может специально разработанный сервис — строительный калькулятор ленточного фундамента.

Инструкция по работе с калькулятором

Существенную помощь в расчете ленточного основания способны оказать онлайн-калькуляторы, которых в сети имеется довольно большое количество . Они работают на разных алгоритмах, поэтому результаты расчетов целесообразно продублировать на других подобных ресурсах.

В качестве примера рассмотрим работу.

Для получения нужного результата необходимо в соответствующие окошечки ввести свои исходные данные.

Прежде всего выбирается тип фундамента по количеству и расположению перемычек . Всего предлагается 8 вариантов, их которых выбирают подходящий и отмечают его, установив точку в круглом окошечке.

Затем выполняются следующие действия :

1. В соответствующие окошечки вносятся исходные данные по размерам ленты — длина, ширина , высота и толщина.
2. Заполняются поля с данными по размерам арматуры и опалубки .
3. Определяются параметры расчета состава бетона . По умолчанию установлены справочные значения, которые можно изменить на реальные.
4. Производится расчет стоимости материалов и общая сумма расходов на создание ленты.

Необходимо учитывать единицы измерения, которые могут различаться. Так, на сайте цены указаны за тонну, а у продавцов они могут учитываться за кубометры. Это необходимо уточнить .

В результате калькулятор выдаст подробную смету на строительство ленточного фундамента по указанным исходным данным.

ОБРАТИТЕ ВНИМАНИЕ!

Общую сумму следует несколько увеличить, чтобы оказаться готовым к различным непредвиденным обстоятельствам. Кроме того, необходимо прибавить цену транспортировки, земляных работ, стоимость крепежных элементов, вязальной проволоки и т.д.

Выбор типа основания по количеству перемычек

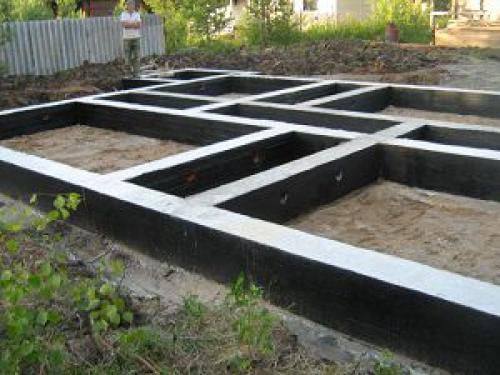

Перемычка — это внутренний участок ленты, соединяющий противоположные параллельные внешние участки .

Укрепляет и повышает прочность, жесткость основания, в значительной степени компенсирует боковые нагрузки пучения грунта.

Чаще всего, перемычка размещается под внутренними несущими стенами, но иногда ее расположение выбирается исходя из условий работы ленты , величины и характера имеющихся нагрузок. Обычно перемычками разделяют самые длинные стороны ленты.

Кроме того, наличие перемычек позволяет усилить перекрытие первого этажа, увеличить его жесткость и неподвижность .

Это особенно важно для построек с деревянными перекрытиями, которые начинают прогибаться при большой длине пролетов.

С этой точки зрения предельным расстоянием между перемычками принято считать 3 м , хотя могут быть различные варианты.

С позиций несущей способности ленты и распределения имеющихся нагрузок рекомендуется располагать перемычки с максимальным шагом 3 м.

Это означает, что для участка ленты длиной 8 м понадобится использовать 3 перемычки. Для участков, не являющихся опорами несущих стен, толщина и ширина перемычек может быть уменьшена на 10-15% .

Источник: https://postroivsesam.info/novosti/kalkulyator-lentochnogo-fundamenta-informaciya-po-naznacheniyu-kalkulyatora

Калькулятор фундамента. Расчет материалов ленточного фундамента

справка

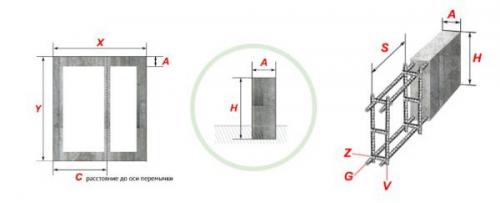

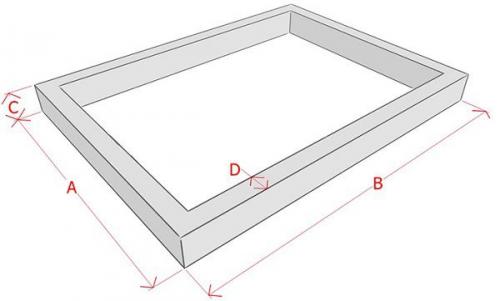

Укажите необходимые размеры в миллиметрах

X - ширина фундамента
Y - длина фундамента
A - толщина фундамента
H - высота фундамента
C - расстояние до оси перемычки

A - толщина фундамента
H - высота фундамента
S - шаг между соединениями
G - горизонтальные ряды
V - вертикальные стержни
Z - соединительные стержни

Требуемое количество цемента для изготовления одного кубического метра бетона различное в каждом конкретном случае.
Это зависит от марки цемента, желаемой марки получаемого бетона, размеров и пропорций наполнителей.
Указывается в мешках.
Не стоит повторять, насколько важно при проектировании дома рассчитать количество строительных материалов для фундамента дома.
Ведь стоимость монолитного фундамента доходит до трети стоимости дома.
Данный сервис облегчит планирование и расчет фундамента дома. Поможет рассчитать количество бетона, арматуры, досок опалубки для устройства ленточного фундамента.
Что можно узнать:
Площадь основания фундамента (например, для определения количества гидроизоляции, чтобы накрыть готовый фундамент)
Количество бетона для фундамента и плит перекрытия или заливки пола подвала (вот будет весело, когда из-за элементарной ошибки в умножении не хватит бетона)
Арматура - количество арматуры, автоматический расчет ее веса, исходя из ее длины и диаметра
Площадь опалубки и количество пиломатериала в кубометрах и в штуках
Площадь всех поверхностей (для расчета гидроизоляции фундамента) и боковых поверхностей и основания
Добавлен расчет стоимости стройматериалов фундамента.
Так же программа нарисует чертеж фундамента.
Надеюсь, что сервис будет полезен тем, кто строит фундамент своими руками и специалистам-строителям.

состав бетона

пропорции и количество цемента, песка и щебня для приготовления бетона по умолчанию даны справочно, как рекомендуют производители цемента.
Так же как и цена на цемент, песок, щебень.
Однако состав готового бетона сильно зависит от размеров фракций щебня или гравия, марки цемента, его свежести и условий хранения. Известно, что при длительном хранении цемент теряет свои свойства, а при повышенной влажности качество цемента ухудшается быстрее.
Обратите внимание, что стоимость песка и щебня указывается в программе за 1 тонну. Поставщики же объявляют цену за кубический метр песка, щебня или гравия.
Удельный вес песка зависит от его происхождения. Например, речной песок тяжелее карьерного.
1 кубический метр песка весит 1200-1700 кг, в среднем - 1500 кг.
С гравием и щебнем сложнее. По различным источникам вес 1 кубического метра от 1200 до 2500 кг в зависимости от размеров. Тяжелее - более мелкий.
Так что пересчитывать цену за тонну песка и щебня вам придется самостоятельно или уточнять у продавцов.
Однако расчет все же поможет узнать ориентировочные расходы на строительные материалы для заливки фундамента. Не забудьте еще проволоку для вязки арматуры, гвозди или саморезы для опалубки, доставку строительных материалов, расходы на земляные и строительные работы.

Расчет ленточного фундамента снип. Формула для расчета

• Hi – нормативная глубина промерзания определенного типа грунта,
• Mt – среднемесячная минусовая температура в зимний период.

Значение Hi составляет:

• 23 см в глинах,
• 28 см в песчанике пылевого типа,
• 30 см в крупнозернистом песчанике,
• 34 см в каменистых грунтах.

Пример

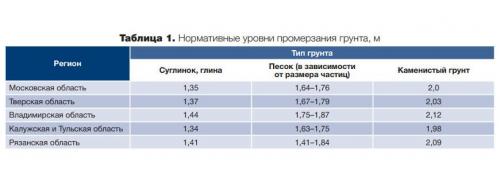

Рассмотрим строительство сооружения на глиняных почвах и в Московском регионе. Для Москвы характерны средние температуры: декабрь – минус 10, январь – минус 16, февраль – минус 18⁰C. Тогда рассчитываем глубину промерзания:   Н= 0,23√(10+16+18)= 1,1 м.

Корректировка производится с учетом коэффициента влияния теплового режима сооружения m. Его значение устанавливает СНиП 2.02.01-83 и СП 25.13330 с учетом среднесуточных температур, поддерживаемых в помещении.

В указанных документах можно по таблице уточнить m для зданий с различным режимом проживания, разной конструкцией напольного перекрытия, с учетом наличия утеплений и подвала.

Для дома с утепленным цоколем в Московском регионе при среднесуточной температуре в помещении 10-12⁰C можно принять m=0,9.

Окончательно, расчетное промерзание составит: Н х m = 1,1 х 0,9 = 0,99 м.

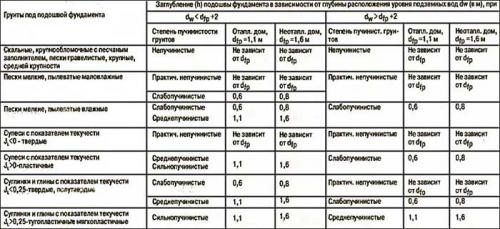

Глубина заложения фундаментов в соответствии с требованиями таблицы 2 СНиП 2.02.01-83*

Далее необходимо учесть расположение подземных вод. Если они располагаются на глубине более 3 м, то глубина заложения фундамента должна быть не менее глубины промерзания.

С учетом рекомендаций принимает, заглубление равным Н+0,3 м, т.е. 1,3м. Эта глубина должна обеспечить надежность и долговечность ленточного или столбчатого фундамента.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/primer-rascheta-monolitnogo-lentochnogo-fundamenta-chto-nuzhno-sdelat

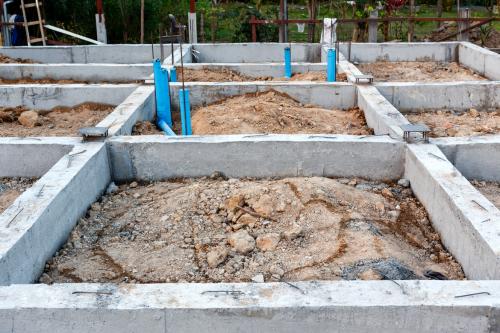

Расчет армирования ленточного фундамента онлайн. Калькулятор расчёта ленточного фундамента

Основные параметры ленточного фундамента (глубина заложения, высота и ширина ленты) подбираются согласно расчетам и с учетом характеристик грунта площадки и требований норм СП 22.13330.2011 «Основания зданий и сооружений» и СП 63.13330.2012 «Бетонные и железобетонные конструкции». Чтобы частично облегчить ваш труд, предлагаем воспользоваться онлайн-калькулятором расчёта ленточного фундамента, составленного с учетом указаний нормативных документов.

Расчёт диаметра арматуры и объёма бетонной смеси

Необходимые пояснения к расчетам арматуры

• Под основным подразумевается фундамент под наружные стены.
• Высота фундамента — расстояние от подошвы до верхнего обреза.
• Расчет по минимальному диаметру выполняется из условия наименьшего допустимого процента армирования сечения с учетом конструктивных требований.
• Минимальное число стержней продольной арматуры — 4.
• Необходимо увеличить расчетное значение длины арматуры, если предполагается крепление стержней по длине внахлест.
• Хомуты устанавливаются для сохранения продольной арматуры в проектном положении при заливке бетона.
• Шаг хомутов зависит от высоты сечения и принимается не более 300 мм (согласно СП 63.13330.2012).

Расчёт состава бетонной смеси

После расчёта диаметра арматуры и требуемого объёма бетонной смеси предлагаем воспользоваться калькулятором расчёта состава бетона для ленточного фундамента . Более подробную информацию по выбору цемента и заполнителей вы сможете найти тут .

Объем бетона вследствие уплотнения может отличаться от расчетного ориентировочно до 10%.
