Расчет сборного ленточного фундамента. Метод расчета

Расчет сборного ленточного фундамента. Метод расчета

Ленточный фундамент можно рассчитать двумя способами: по несущей способности грунтов под подошвой и по их деформации. Более прост первый способ. Его и рассмотрим.

Мы точно знаем, что первым строится фундамент. Но проектируется он в последнюю очередь. Его задача передать нагрузку от дома. А ее мы будем знать лишь после того, как определимся с типом всех строительных материалов и их объемов. Так что до начала расчета фундамента необходимо:

• начертить план всего здания со всеми простенками;
• решить, нужен или нет подвал, и какой он должен быть глубины, если нужен;
• знать высоту цоколя и материал, из которого он будет сделан;
• определиться с типом и толщиной используемых материалов для утепления, ветрозащиты, гидроизоляции, отделки как внутри, так и снаружи.

По всем используемым во время стройки материалам нужно найти их удельный вес. Желательно составить таблицу: работать будет проще. Только после этого можно приступать к расчету.

Для расчета ленточного фундамента вам понадобится проект с подробным указанием используемых материалов и их толщины

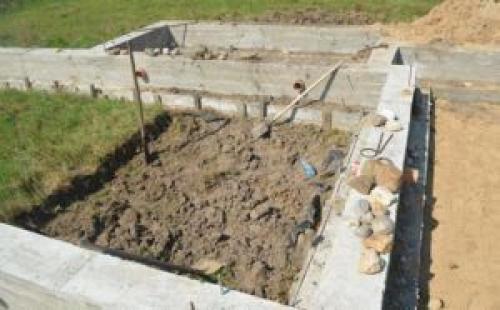

Ленточный фундамент чаще всего делают монолитным или сборным бетонным . Намного реже сегодня делают кирпичные или бутобетонные ленты: они менее надежны, но при этом для их строительства требуется большее количество материала, хотя стоимость его может быть меньше.

Условно расчет ленточного фундамента можно разбить на несколько этапов:

• Определение нагрузки на фундамент.
• Выбор параметров ленты.
• Корректировка в зависимости от условий.

Теперь обо всех этапах подробнее.

Расчет ленточного фундамента под деревянный дом. Ленточные фундаментные конструкции

Ленточные фундаменты занимают значительный сегмент рынка индивидуального жилищного строительства, и различаются по типу устройства и глубине заложения. Это не просто классификация ради дополнительной номенклатуры – от глубины заложения зависит принцип работы конструкции и технологические процессы, связанные с устройством фундамента. Определить геометрические размеры ленточного фундамента для сруба очень просто, для этого нужно следовать определенной методике.

Мелкозаглубленная лента

Ленточные опоры мелкого заложения отличаются невысокой прочностью. Но такой фундамент под сруб – отличный вариант экономичного и надёжного решения. Дешевле, чем мелкозаглубленная, может быть только незаглубленная лента или свайные фундаменты, но не всегда они подходят по типу грунта и прочности. Средняя глубина мелкозаглубленной ленты составляет 50-60 сантиметров, что почти всегда находится в зоне промерзания грунтов.

Сруб на ленточном основании

Стандартные размеры фундаментных блоков находятся в диапазоне от 300 до 1200 мм и градуируются шагом 300 мм – этот параметр и будет определять ширину фундаментной плиты. Какой бы ни была глубина промерзания, фундамент под сруб мелкого заложения будет располагаться в зоне промерзания грунтов, что обязывает застройщика устраивать дренажные системы, чтобы отвести грунтовые воды – иначе ни высокий цоколь (от 400 до 1500 мм), ни прочный бетон не спасут конструкцию от разрушения под воздействием морозного пучения.

Лента глубокого заложения

Использовать глубоко заглубленный ленточный фундамент для сруба размерами 6х6 м нужно, только если строится двухэтажный деревянный дом или уровень грунтовых вод находится в зоне промерзания, что сразу делает грунт высокопучинистым. Глубина заложения капитального ленточного фундамента может быть в пределах от 0,8 метра практически до бесконечности. Разумная глубина фундаментной подошвы 2,5-3 метра, с учётом устройства подвального этажа.

Возведение сруба

Ширина ленты будет зависеть от ширины стеновых конструкций. Минимальные размеры поперечного сечения находятся в пределах 300-400 миллиметров, в зависимости от того сборная или монолитная конструкция используется.

При этом следует понимать, что сборные ленточные опоры состоят из двух типов блоков – фундаментная плита (трапеция с вершиной от 300 до 600 мм) и фундаментный блок, ширина которого соответствует верхнему обрезу фундаментной плиты.

Ширина подошвы плиты всегда больше, чем ширина блока, поэтому следует устраивать траншею соответствующих размеров. После монтажа опорной конструкции и устройства боковой гидроизоляции производится обратная засыпка грунта с уплотнением.

Незаглубленная лента

Преимущество незаглубленных фундаментов в том, что они стоят на поверхностном слое грунта, что исключает воздействие морозного пучения на боковые стенки фундаментной плиты. Подготовка участка к монтажу незаглубленной ленты заключается  в устройстве прочного основания.

После этого можно устанавливать опалубку. Высота надземной части фундамента определяется с учётом массы деревянного дома. Несущая способность хорошо подготовленного грунта позволяет строить фундамент для сруба высотой не менее 30 сантиметров. Таким образом, можно считать, что минимальный вертикальный размер незаглубленного фундамента с учётом подготовленной подушки составляет 0,8 метра.

Размеры в плане должны соответствовать размерам дома в осях, при этом рационально устраивать фундамент с учётом наличия 10-сантиметровых выступов цоколя внутрь и наружу стен. При средней толщине деревянных стен 400 мм, ширина фундамента будет составлять 420 мм – этот размер следует разделить пополам и откладывать полученной значение по обе стороны осевых линий стен.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/poryadok-rascheta-lentochnogo-fundamenta-pravilnyy-raschet-lentochnogo-fundamenta

Расчет и конструирование ленточного фундамента. Кальницкий А.А. Пешковский Л.М. "Расчет и конструирование железобетонных фундаментов гражданских и промышленных зданий и сооружений" 1975

Кальницкий А.А., Пешковский Л.М.
Расчет и конструирование железобетонных фундаментов гражданских и промышленных зданий и сооружений.
Учеб. пособие для вузов. М., «Высш. школа», 1975.
В книге излагаются вопросы расчета и конструирования железобетонных фундаментов гражданских и промышленных зданий и сооружений. Рассматриваются вопросы расчета по предельным состояниям грунтов оснований и конструкций фундаментов под различные сооружения, в том числе, сооружения с высокорасположенными центрами тяжести (дымовые трубы, элеваторы, водонапорные башни и др.).
Предназначается для студентов инженерно-строительных вузов» а также может быть использована инженерами проектировщиками.
___________________________________________________________________
От авторов (3)
Глава I. Основы расчета железобетонных фундаментов по предельным состояниям (5)
§ 1. Общие положения (5)
§ 2. Расчетные характеристики грунтов оснований (6)
§ 3. Материалы для железобетонных фундаментов (14)
§ 4. Расчет конструктивных элементов железобетонных фундаментов по первой группе предельных состояний (16)
§ 5. Расчет конструктивных элементов железобетонных фундаментов по второй группе предельных состояний (23)
Глава II. Конструктивные формы фундаментов (23)
§ 6. Понятие о жестких и гибких фундаментах (28)
§ 7. Основные виды железобетонных фундаментов (31)
Глава III. Одиночные (столбчатые) фундаменты (35)
§ 8. Общие сведения (35)
_А. Виды одиночных фундаментов (35)
_Б. Основные указания по конструированию (41)
§ 9. Расчет одиночных железобетонных фундаментов под центральную вертикальную нагрузку (45)
_А. Определение размеров подошвы фундамента . . .
_Б. Расчет фундамента по второй группе предельных состояний (деформациям грунта основания) (50)
_В. Расчет фундаментов по первой группе предельных состояний (прочности материала конструкции) (52)
_Г. Расчет по второй группе предельных состояний (60)
§ 10. Расчет одиночных железобетонных фундаментов на совместное действие вертикальных и горизонтальных сил и изгиба¬ющих моментов (65)
Глава IV. Ленточные фундаменты под колонны и стены (97)
§11. Общие положения (97)
§ 12. Основы расчета ленточных балочных фундаментов (99)
§ 13. Конструирование ленточных балочных фундаментов (102)
§ 14. Порядок расчета ленточных балочных фундаментов (104)
§ 15. Основы расчета ленточных фундаментов под стены (105)
§ 16. Конструирование ленточных фундаментов под стены (106)
§ 17. Расчет фундаментных блоков-подушек (109)
§ 18. Проектирование и расчет прерывистых фундаментов (114)
§ 19. Учет горизонтального давления грунта на стены подвалов (118)
§ 20. Конструкция пола подвальных помещении ниже уровня грунтовых вод (119)
Глава V. Фундаментные балки и плиты на упругом основании (122)
§ 21. Общая часть (122)
§ 22. Расчет фундаментных балок на местном упругом основании (теория Винклера-Циммермана) (133)
§ 23. Расчет фундаментных балок и плит по теории Б. Н. Жемочкина (160)
§ 24. Расчет балок по теории М.И. Горбунова-Посадова (178)
§ 25. Расчет фундаментных балок по теории И.А. Симвулиди (192)
§ 26. Расчет железобетонных рандбалок (обвязок) с учетом упругих свойств кладки (206)
Глава VI. Фундаменты сооружений с высокорасположенными центрами тяжести (217)
§ 27. Общие положения (217)
§ 28. Расчеты круглых в плане фундаментов под отдельно стоящие круглые (многогранные) сооружения башенного (колонного) типа (220)
_А. Определение размеров подошвы фундамента (220)
_Б. Расчет тела фундамента по прочности материала (228)
§. 29. Расчеты кольцевых фундаментов под отдельно стоящие круглые или многогранные сооружения башенного (колонного) типа (232)
_А. Определение размеров подошвы фундамента (232)
_Б. Расчет тела кольцевого фундамента по прочности материала (238)
§ 30. Расчет фундаментов под градирни (241)
Расчет монолитных фундаментов кольцевого очертания (241)
Литература (256)
___________________________________________________________________
бап - сканы;
Armin - обработка.
DJVU 600 dpi ч/б. Качество хорошее.
Отсканировано и обработано с душой и пониманием.
Плоды темы "Ваши сканы, наша обработка и перевод в DJVU"
http://forum.dwg.ru/showthread.php?t=38054
16.06.12 Добавлен текстовый слой OCR.

Пример расчета ленточного фундамента с подвалом. Расчет фундамента под наружную стену подвала. Пример расчета.

О том, почему важен расчет фундамента под наружную стену подвала, и почему подошва такого фундамента зачастую получается значительно шире, чем у фундамента без подвала, можно почитать в этой статье «Фундамент для дома с подвалом» .

В данной статье мы подробно и с пояснениями пройдемся по расчету монолитной железобетонной стены подвала с фундаментом под эту стену в виде монолитной ленты. Расчет выполнен согласно «Руководству по проектированию подпорных стен и стен подвалов для промышленного и гражданского строительства», к сожалению, в этом руководстве нет подобного, очень нужного примера. Постараемся исправить данную ситуацию.

Пример расчета в формате pdf без пояснений можно скачать здесь .

Хочу сразу сделать ударение: хоть обычно подобные расчеты и называют «расчет стены подвала», главное в нем – это именно расчет габаритов подошвы фундамента.

Расчет был оформлен в Экселе, чтобы стать многоразовым помощником. В статье будут выложены скрины расчета с необходимыми пояснениями. Возможно, подобный расчет можно было сделать гораздо совершенней, но моей целью было не изучить Эксель, а сделать рабочий инструмент (расчет), который в итоге можно распечатать, проверить другому человеку, не залезая в компьютер, и в конце концов сдать в архив. Поэтому замечания по оформлению принимаются только в виде советов, как можно было бы сделать лучше и проще.

Расчет пронумерован по пунктам (в самом первом столбце А), на них будут даваться ссылки в пояснениях.

Исходные данные.

Внимание! Если в вашем примере условия пунктов 1-5 исходных данных отличаются, считать по этому примеру нельзя, т.к. формулы расчета будут другими – подобрать подходящие формулы можно в руководстве.

1) На стену опирается перекрытие и препятствует смещению верхней части стены по горизонтали, т.е. стена имеет две опоры – внизу и вверху.

2) Грунт засыпки не доходит до верха стены (если у вас не так, нужно брать другие формулы для расчета в руководстве).

3) Стена и фундамент – монолитные железобетонные, с заведением арматуры стены в фундамент.

4) Грунт обратной засыпки – связный, т.е. сцепление не равно нулю.

5) Сложные инженерно-геологические условия (наличие слабых прослоек или зон в грунте, наличие грунтовых вод и т.п.), а также значительные нагрузки на поверхности грунта – отсутствуют (иначе следует выполнять расчет согласно примечанию к п. 8.13 руководства).

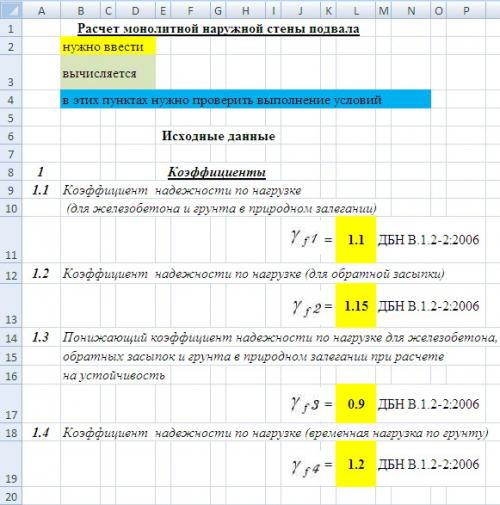

6) Коэффициенты для расчета (они выбраны из украинских норм, обратите на это внимание, если считаете не в Украине):

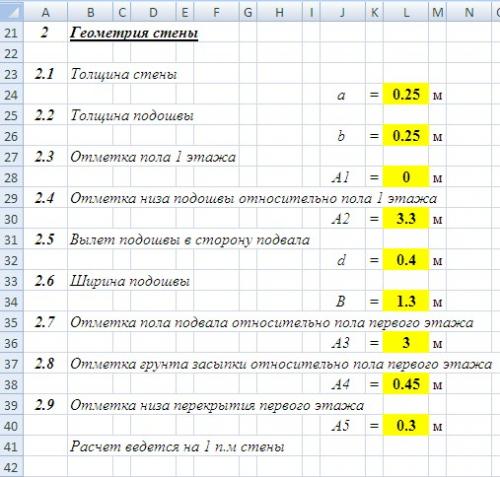

7) Геометрия стены – здесь приведены все значения, которые нам понадобятся в ходе расчета:

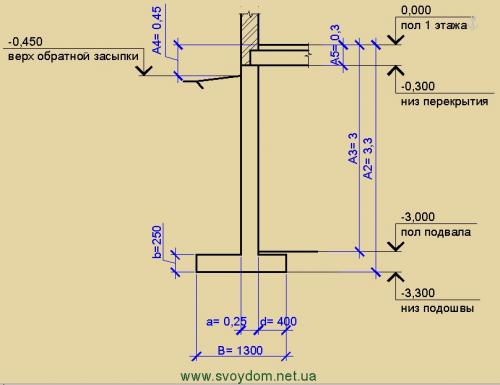

На рисунке стена показана в разрезе. Слева – засыпка грунтом с улицы до отметки -0,45 м, справа – подвал.

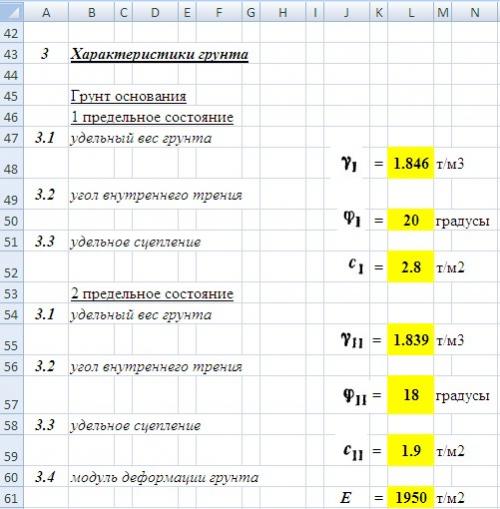

8) Характеристики грунта. Это один из определяющих факторов для расчета. В расчете используются два грунта:

а. грунт основания – это неповрежденный (не замоченный, не замороженный, не нарушенный при отрытии котлована) грунт основания – по-простому, земля, на которой лежит фундаментная лента. Его характеристики берем из инженерно-геологического отчета.

б. грунт засыпки – это либо местный грунт, который был изъят из котлована (чаще всего так и делается), тогда его характеристики берутся с понижающими коэффициентами, как показано в нашем расчете и взято из руководства; либо привезенный песок или доменный шлак (тогда понижающие коэффициенты также используются, ведь грунт невозможно уплотнить до природного состояния, а сцепление нужно брать нулевое). По грунтам засыпки следует заметить следующее. Нельзя использовать для обратной засыпки местные просадочные грунты. Также иногда бывает, что с местным грунтом (глиной, суглинком) фундаментная лента получается слишком широкой, тогда можно просчитать ее с обратной засыпкой, имеющей высокий угол внутреннего трения (35-40 градусов), это значительно снижает горизонтальное давление грунта на стену и резко уменьшает ширину подошвы. Если завезти грунт для засыпки не дорого, то стоит рассмотреть при проектировании данный вариант. Но всегда следует учитывать, что доменный шлак – наихудший с точки зрения экологичности вариант. И обратите внимание на ограничение для сцепления грунта засыпки (не более 0,7 и не более 1,0 т/м²) – оно действует всегда.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/primer-rascheta-lentochnogo-fundamenta-raschet-massy-i-razmerov-doma

Расчет т-образного фундамента. Технология строительства т-образного монолитного основания своими руками

Технология возведения монолитного ленточного т-образного фундамента аналогична сооружению ленты. Отличие заключается только в устройстве расширенной нижней части. Также опалубка имеет своеобразную конструкцию, чтобы раствор не вытекал. Для укрепления основания тоже проводят армирование.

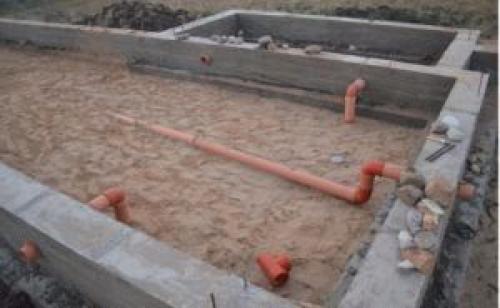

Т-образный фундамент с коммуникациями

Достоинства у т-образного основания такие:

• простота возведения;
• достаточная прочность;
• можно провести все работы без использования спецтехники;
• требует меньших финансовых и трудовых затрат по сравнению с заглубленным и плитным фундаментами, а также меньшее время строительства;
• для возведения применяют бетон, которым заливают арматурный каркас, либо готовые блоки, что ускоряет процесс.

Строят опорную конструкцию под сараи, заборы, дома из разных материалов. Из-за уменьшенной толщины надземной части можно сэкономить на бетоне. При этом площадь распределения нагрузки от постройки превышает более чем в два раза, соответствующий параметр ленточного основания.

Строительство ленточного фундамента происходит 2-мя способами:

• с установкой опалубки в выкопанной выемке, по своей ширине превышающей аналогичный параметр основы;
• заливкой непосредственно траншеи, выкопанной по форме буквы «Т».

Последний вариант специалистами использовать не рекомендуется, потому что заглубленная часть остается без гидроизоляционного покрытия, а это снижает время эксплуатации почти на треть (примерно на 20-40 %).

Технология работ предусматривает их выполнение за 1 или 2 этапа. В последнем случае происходит в начале строительство нижней части (подошвы), а затем возведение ленты.

Общий алгоритм действий при работе в 1 этап следующий:

• определяют конструкцию фундамента;
• рассчитывают размеры подошвы и ленты по несущим характеристикам грунта стройплощадки, а также в зависимости от глубины промерзания и действующих нагрузок;
• проводят разметку участка под застройку;
• выполняют земляные работы;
• засыпают дно траншей песчаной подушкой;
• устанавливают опалубку;
• проводят армирование;
• заливают бетон;
• наносят гидроизоляционное покрытие, а при необходимости утепляют, монтируют дренажную систему.

Расчеты параметров основания выполняют, опираясь на СНиП 2.02.01-83, регламентирующий строительство оснований зданий, и используя справочники (например, В. С. Сажина). В них приводятся снеговые и ветровые нагрузки по региону.

Устройство подошвы

Работы начинаются с проведения разметки. Последовательность действий при этом такая:

• делают обноску, которая представляет собой перпендикулярные брусья, зафиксированные на стойках, высотой превышающей аналогичный параметр основания;
• расставляют их по углам согласно разработанному плану;
• для обозначения наружных плоскостей стен по верхним брусьям натягивают шнуры (веревки) по периметру;
• проверяют равенство внутренних диагоналей, чтобы получился квадрат или прямоугольник.

Монтаж опалубки и армирование

После разметки территории приступают к выполнению земляных работ:

• копают траншеи с учетом запаса ширины для монтажа опалубки и подошвы;
• делают откосы;
• по уровню выравнивают дно выемки;
• засыпают траншею песчаной подушкой.

Проведение земельных работ должно проводиться с учетом следующих рекомендаций:

• ширина траншеи при наличии цокольного этажа или подвала должна учитывать место для монтажа опалубки и обеспечивать свободный доступ строителям: запас внутрь составляет от 0,5 до 0,8 м, а наружу – 1,2 м;
• чтобы избежать осыпания при глубине выемки равной 1,5 м крутизну откосов делают 1/1, а при 3 м она составит уже 1/0,67;
• вокруг фундаментной траншеи необходимо выкопать углубление 40х40 под дренажную систему;
• глубину выемок нужно делать с учетом толщины подушки, которая составляет от 40 до 60 см.

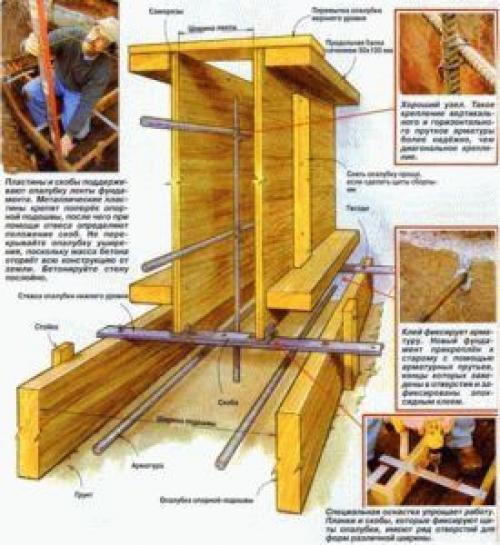

Когда траншеи готовы, тогда переходят к монтажу опалубки и выполняют армирование:

• через каждые 70 см вбивают в землю вертикальные стойки по линиям, обозначенным шнурами обноски;
• к кольям саморезами или гвоздями закрепляют доски до достижения полной высоты подошвы;
• укрепляют конструкцию планками, прибивая их к верхнему ряду;
• монтируют вертикальные арматурные прутья, высота которых берется с запасом для связки с вышележащей лентой;

Фундаментная лента на подошве

Пруты арматуры укладывают минимум двумя слоями. Нахлесты должны составлять примерно 60 см, а располагаться при этом со смещением друг относительно друга в вертикальной и горизонтальной плоскостях. Сечение применяемых прутьев в зависимости от проектной нагрузки составляет от 8 до 16 мм. Для соединения стержней подходит вязальная проволока диаметром 1,2-1,6 мм.
