Арматура под ленточный фундамент

Какую арматуру используют для ленточного фундамента

Сколько нужно арматуры для ленточного фундамента 6х6. Таблица зависимости массы железных прутьев от их длины и марки

08.12.2021 в 03:26
Содержание
  1. Сколько нужно арматуры для ленточного фундамента 6х6. Таблица зависимости массы железных прутьев от их длины и марки
  2. Сколько арматуры надо на квадратный метр. Информация по назначению калькулятора
  3. Сколько нужно арматуры на фундамент 10х10. Калькулятор расчета количества основной арматуры для плитного фундамента
  4. Металл для фундамента. Ленточный фундамент
  5. Сколько нужно арматуры на плиту. Расчет толщины плиты
  6. Сколько нужно арматуры на фундамент 8х8. Определение глубины заложения и высоты ленты
  7. Арматура на фундамент. Базовые рекомендации по армированию фундаментов

Сколько нужно арматуры для ленточного фундамента 6х6. Таблица зависимости массы железных прутьев от их длины и марки

Диаметр стержня соответствующий номеру профиля арматурыМасса арматуры, кг/погонный метрКоличество погонных метров в 1 тонне арматурных стержней5,50,187534760,222450480,3952531100,6171620120,8881126141,21826161,58633182500202,47405222,98335253,85260284,83207326,31158

Рассмотрим несколько примеров, сколько арматуры нужно на 1 куб бетона для заливки фундаментов разных видов

Плитный фундамент.В любом случае на выбор марки и диаметра арматуры влияет тип почвы и вес возводимого сооружения. Если грунт стабильный с малой вероятностью зимнего пучения, допустимо армировать конструкцию прутьями Ø 10 мм (для деревянных зданий) и Ø14-16 мм для каменных (кирпичных, блочных, пеноблочных и шлакоблочных) домов. Это значительно удешевляет стоимость конструкции.

В качестве примера можно рассмотреть расчет количества прутьев арматуры для строительства монолитного фундамента под одноэтажный дом 6х6 метров в плане.

Изготавливаем каркас из арматурных прутьев диаметром 14-16 мм с шагом между прутками 200 мм. Для фундамента здания размерами 6х6 метров потребуется установить 31 пруток в одном направлении и 31 пруток в противоположном направлении. То есть 62 стержня.

Также монолитный фундаментдолжен иметь два арматурных пояса – верхний и нижний. Для их изготовления потребуется 124 «арматурины» длиной 6 метров. Зачастую бывает трудно приобрести прутки нужной длины.

Поэтому для точности подсчетов необходимо определить количество погонных метров прутка – 124х6=744 метра. Если быть очень точным, то к этой цифре стоит добавить длину «перехлеста» которым будет соединяться пруток с прутком (не менее 100-150 мм на одно соединение). Длина перехлестов подсчитывается индивидуально в каждом конкретном случае в зависимости от длины имеющейся арматуры.

Оба пояса должны быть соединены в единое целое.

Для определения пересечений, «наш» 31 пруток умножаем на 21 и получаем – 961 пруток. В случае если пояс каркаса имеет мощность 0,2 метра и расположен в 0,05 метрах от поверхности почвы длина соединительных «арматурин» составляет не менее 100 мм. Другими словами для соединения каркасов потребуется 96 метров стержней или 960 штук.

Получается, что для возведения фундамента под частный дом размерами в плане 6х6 метров потребуется закупить 240 погонных метров арматуры диаметром 14-16 мм. Напоминаем, что вы можете воспользоваться нашими строительными калькуляторами для подсчета арматуры, песка, бетона и других материалов.

При любых работах с бетоном стоит уделить особое внимание расчёту арматуры. Нехватка арматуры снижает прочность всей конструкции, а её перерасход влечет за собой лишнюю трату денег. В этой статье мы подробно рассмотрим вопрос сколько надо арматуры на куб бетона.

Сколько арматуры надо на квадратный метр. Информация по назначению калькулятора

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Главным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

При заполнении данных, обратите внимание на дополнительную информацию со знаком ❗

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос в комментариях под статьей.

Сколько нужно арматуры на фундамент 10х10. Калькулятор расчета количества основной арматуры для плитного фундамента

При планировании любого фундамента, и плитного – в частности, важно заранее определиться с необходимым количеством материалов для его возведения. Обязательным условием всегда является качественное армирование, которое в данном случае чаще всего представляет собой решетчатую конструкцию из перпендикулярно увязанных прутов с периодическим рельефом, диаметром от 10 мм и выше.

Сколько нужно арматуры для ленточного фундамента 6х6. Таблица зависимости массы железных прутьев от их длины и марки

Калькулятор расчета количества основной арматуры для плитного фундамента

Армирование при толщине плиты 150 мм и менее выполняется в один ярус, расположенный по центру. Однако чаще приходится сталкиваться с плитами большей толщины, и здесь уже необходимо двухъярусная конструкция. Материала потребуется немало, и в вопросах планирования такого приобретения хорошим помощником станет калькулятор расчета количества основной арматуры для плитного фундамента.

Цены на арматуру

арматура

Несколько необходимых разъяснений по порядку проведения вычислений – приведены ниже.

Калькулятор расчета количества основной арматуры для плитного фундамента

Пояснения по проведению расчетов

  • Если с шагом установки и диаметром прутьев армирования вопрос решен, то дальнейший расчет сводится к самым обыкновенным геометрическим вычислениям.

Как определиться с оптимальным диаметром прутьев армирования и шагом их укладки?

Для этого на страницах нашего портала размещен специальный калькулятор расчета диаметра арматуры для плитного фундамента – при необходимости, перейдите по указанной ссылке.

  • Предоставляется возможность провести расчет для одноярусной или двухъярусной армирующей конструкции.
  • В программе расчета учтено, что от краев фундаментной плиты до армирующей конструкции соблюдается необходимый просвет в 50 миллиметров.
  • Итоговый результат дается с учетом 10-процентного запаса, который потребуется на создание нахлестов при использовании двух или более прутов в одной линии.
  • Результат дается общий в метрах, а затем еще пересчитывается на количество прутов стандартной длины – 11.7 метров.

Необходимо перевести рассчитанное количество в килограммы и тонны?

Некоторые фирмы, реализующие металлопрокат, публикуют свои прайс-листы с ценами, выраженными в стоимости тонны металла. Ничего страшного – специальный калькулятор поможет быстро пересчитать необходимое количество арматуры в его весовой эквивалент .

Металл для фундамента. Ленточный фундамент

Ленточные фундаменты выполнены в виде заглубленных в землю лент на которые передается нагрузка от несущих конструктивных элементов дома, таких как стены, колонны. Ленты опираются на распределительные подушки, так называемые фундаментные плиты. Это дает возможность передать усилия от стен и колонн на большую площадь грунта и позволяют использовать грунт без особых подготовок к работе.

Ленточный фундамент приемлем как фундамент одноэтажного дома или фундамент для двухэтажного дома с подвалом или без, с несущими многослойными стенами или стенами из кирпича и железобетонными перекрытиями. Давление под подошвой фундамента от 10 т/м2.

По типу исполнения существуют 2 вида ленточных фундаментов:

  • монолитные выполняемые непосредственно на строительной площадке;
  • сборные выполняются из железобетонных типовых блоков (в простонародье называемые «ФБСками»), произведенных на заводе и смонтированных на строительной площадке при помощи крана. Состоят из нескольких рядов блоков, нижний ряд блоков имеет трапециевидную форму.

По типу материала разделяются на:

  • бутобетонные — из бетона с крупным заполнителем — крупный гравий, кирпичный бой, мелкие валуны;
  • железобетонные из бетона классов В15-В30 и арматуры. Бутобетонные и железобетонные виды ленточных фундаментов наиболее применимы в наше время из-за того, что бетон, строительный камень и арматура — очень ходовой товар и купить его не составит проблемы. Такие виды ленточных фундаментов могут быть применены под тяжелые здания с массивными несущими стенами из глиняного кирпича (толщиной от 380мм) и многослойные стены (толщиной от 400 мм);
  • кирпичные из глиняного полнотелого кирпича марки М100-М200 на цементно-песчаном растворе марок М50-150. Применяются если нет возможности вести монолитно-опалубочные работы, под здания со стенами из керамического кирпича, здания до 5 этажей.

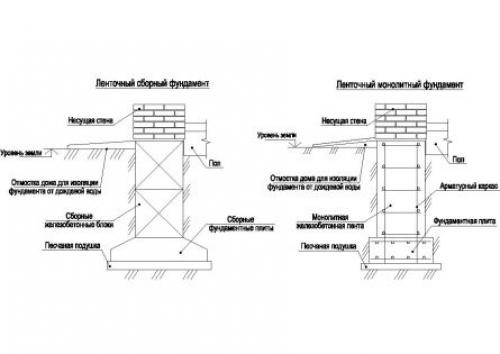

Металл для фундамента. Ленточный фундамент

Плюсы и минусы ленточного фундамента:

Положительные стороны — технологическая простота выполнения ленточных фундаментов, возможность использовать фундамент как стену подвала, высокая несущая способность ленточных фундаментов.

Отрицательные стороны – необходимость использования спецтехники (кран, самосвал, бетономешалка) для доставки на объект и монтажа.

Сколько нужно арматуры на плиту. Расчет толщины плиты

Расчет выполняется по СП «Проектирование и устройство оснований и фундаментов зданий и сооружений» и по руководству «Руководство по проектированию плитных фундаментов каркасных зданий и сооружений башенного типа» в два этапа:

  • сбор нагрузок;
  • расчет по несущей способности.

Сбор нагрузок включает в себя проведение работ по вычислению общей массы дома с учетом веса снегового покрова, мебели, оборудования и людей. Значения для домов из различных материалов можно взять из таблицы.

Тип нагрузкиЗначениеКоэффициент надежности
Стены и перегородки
Кирпич 640 мм1150 кг/м21,2
Кирпич 510 мм920 кг/м2
Кирпич 380 мм с утеплением 150 мм690 кг/м2
Брус 200 мм160 кг/м21,1
Брус 150 мм120 кг/м2
Каркасные 150 мм с утеплителем50 кг/м2
Перегородки гипсокартонные 80 мм30-35 кг/м21,2
Перегородки кирпичные 120 мм220 кг/м2
Перекрытия
Железобетонные 220 мм с цементно-песчаной стяжкой 30 мм625 кг/м21,2 — для сборных и 1,3 — для монолита
Деревянные по балкам150 кг/м21,1
Крыша по деревянным стропилам
С металлическим покрытием60 кг/м21,1
С керамическим покрытием120 кг/м2
С битумным покрытием70 кг/м2
Временные нагрузки
Полезная для жилых зданий150 кг/м21,2
СнеговаяВ зависимости от района строительства по п. 10.1 СП «Нагрузки и воздействия». Снеговой район определяется по СП «строительная климатология».1,4

Важно! В таблице уже учитывается толщина конструкций. Для вычисления массы остается лишь умножить на площадь

Кроме этого, каждую нагрузку необходимо умножить на коэффициент надежности. Он необходим для обеспечения запаса по несущей способности конструкции из бетона и предотвращения проблем при незначительных ошибках строителей или изменениях условий эксплуатации (например, смена назначения здания). Все коэффициенты принимаются по СП «Нагрузки и воздействия».

Для различных нагрузок, коэффициент отличается и находится в пределах 1,05-1,4. Точные значения также приведены в таблице.по монолитной технологии принимают коэффициент 1,3.

Важно! Если уклон кровли составляет более 60 градусов, снеговую нагрузку в расчете не учитывают, поскольку при такой крутизне ската, снег не скапливается на нем. Общую площадь всех конструкций умножают на массу, приведенную в таблице и коэффициент, после чего, складывая, получают суммарный вес дома без учета фундаментов

Общую площадь всех конструкций умножают на массу, приведенную в таблице и коэффициент, после чего, складывая, получают суммарный вес дома без учета фундаментов.

Основная формула для вычислений имеет следующий вид:

P1= M1/S,

где P1 -удельная нагрузка на грунт без учета фундамента, M1 — суммарная нагрузка от дома, полученная при сборе нагрузок, S — площадь плиты из бетона.

Далее необходимо рассчитать разницу (Δ) между полученным значением и числом, приведенным в таблице выше, в зависимости от типа грунта.

Δ=P-P1

где P — табличное значение несущей способности грунта.

M2 = Δ*S,

где М2 — требуемая масса фундамента (больше этой массы строить фундамент нельзя), S — площадь плиты из бетона.

Следующая формула:

t = (М2/2500)/S,

где t — толщина заливки бетона, а 2500 кг/м3 — плотность одного кубического метра железобетонного фундамента.

Далее толщина округляется до ближайшей большей и меньшей величины кратной 5 см. После выполняется проверка, при которой разница между расчетным и оптимальным давлением на грунт не должна превышать 25% в любую сторону.

Совет! Если при расчете получается, что толщина слоя бетона превышает 350 мм, рекомендуется рассмотреть такие типы конструкции как ленточный фундамент, столбчатый или плита с ребрами жесткости.

Помимо толщины потребуется подобрать подходящий диаметр армирования, а также выполнить расчет количества арматуры для бетона.

Сколько нужно арматуры на фундамент 8х8. Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец . Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Чтобы глубинные воды не могли воздействовать на фундаментное основание, подошву заливной ленты располагают выше этой отметки.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды . Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

  • до 70 см – без продольной арматуры;
  • от 71 до 90 см – один ряд;
  • от 91 до 130 см – два ряда;
  • от 131 до 170 см – три ряда;
  • от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Арматура на фундамент. Базовые рекомендации по армированию фундаментов

Как и любые другие элементы строительных конструкций, армирование фундамента выполняется на основании расчетов с учетом предполагаемых нагрузок и условий (тип грунта, уровень промерзания, уровень грунтовых вод и др.). Самостоятельно выполнять расчет арматуры для ленточного, плитного или иного вида фундамента или довериться профессионалам, решение индивидуальное. В первом случае подсчитать, сколько арматуры пойдет на фундамент помогут специальные формулы и калькуляторы, а также профильные ветки форума. Существует и ряд общих рекомендаций, которых необходимо придерживаться при выполнении работ по устройству типового ленточного фундамента.

  • Суммарная величина поперечника всех арматурных стержней, используемых для фундаментной ленты, должна составить не менее 0,1% от его сечения.
  • Продольные стрежни в рабочем поясе должны быть одного диаметра, если по каким-либо причинам необходимо использование разных прутов, большего диаметра устанавливается в нижнем.
  • Шаг между прутами для продольных линий не более 40 см.
  • Шаг между поперечинами и вертикальными элементами может составлять от 30 до 80 см.
  • Когда длина сторон фундамента превышает три метра, диаметр продольных прутов принимается от 12 мм, если длина меньше, допускается использование арматуры диаметром 10 мм.
  • В местах соединения стыков прутов длина запуска не должна быть меньше тридцати диаметров на ровных участках и не меньше пятидесяти в угловых. Подсчитывая, сколько нужно арматуры, обязательно учитывают эти напуски, так как они увеличивают расход на 10-15%.
  • При установке каркаса в опалубку, обязательно выдерживается достаточный зазор для образования защитного бетонного слоя со всех сторон. Толщина ЗС варьируется от 40 до 70 мм, в зависимости от наличия или отсутствия дополнительной защиты.
