Самостоятельный расчет плиты перекрытия. Определение геометрических параметров железобетонного монолитного перекрытия

Самостоятельный расчет плиты перекрытия. Определение геометрических параметров железобетонного монолитного перекрытия

Расчет нагрузок на плиту перекрытия считается отдельно для каждого конкретного случая строительства.

Данные параметры пока не известны, однако есть смысл их задать для того, чтобы была возможность произвести расчет.

Высота плиты задается как h = 10 см, условная ширина – b = 100 см. Условность в подобном случае означает то, что плита бетонного перекрытия будет рассматриваться как балка, которая имеет высоту 10 см и ширину 100 см. Следовательно, результаты, которые будут получены, могут применяться для всех оставшихся сантиметров ширины плиты. То есть, если планируется изготавливать плиту перекрытия, которая имеет расчетную длину 4 м и ширину 6 м, для каждого из данных 6 м необходимо применять параметры, определенные для расчетного 1 м.

Класс бетона будет принят B20, а класс арматуры – A400.

Далее происходит определение опор. В зависимости от ширины опирания плит перекрытия на стенки, от материала и веса несущих стенок плита перекрытия может рассматриваться как шарнирно опертая бесконсольная балка. Это является наиболее распространенным случаем.

Далее происходит сбор нагрузки на плиту. Они могут быть самыми разнообразными. Если смотреть с точки зрения строительной механики, все, что будет неподвижно лежать на балке, приклеено, прибито либо подвешено на плиту перекрытия – это статистическая и достаточно часто постоянная нагрузка. Все что ползает, ходит, ездит, бегает и падает на балку – динамические нагрузки. Подобные нагрузки чаще всего являются временными. Однако в рассматриваемом примере никакой разницы между постоянными и временными нагрузками делаться не будет.

Монолитная плита перекрытия 12 см. Зачем нужен расчёт нагрузок и почему его должны делать специалисты

Если в проекте дома заложены сборные перекрытия, а владелец решает заливать монолит, ему придётся определить параметры плиты – толщину заливки, диаметр арматуры, количество рядов и размеры ячеек армирующего каркаса, необходимость возведения дополнительных опор и т.д. Разумеется, это необходимо делать и при строительстве зданий без проекта, например, гаража с подвалом.

О последствиях обрушения перекрытий можно не рассказывать, достаточно посмотреть на фото Источник dcdn.lt

Основные параметры для такого расчёта – это нагрузки на перекрытие, длина и ширина пролётов, марка бетона. Нагрузки вычисляются путём сложения всех сил, воздействующих на единицу площади. Это:

• вес самой плиты;
• вес стяжки и всех слоёв напольного и потолочного покрытий;
• нагрузки от опирающихся на плиту перегородок, элементов кровельной системы, межэтажных лестниц;
• вес печей, каминов и других массивных конструкций;
• вес инженерных коммуникаций;
• вес мебели, оборудования и людей.

Даже если вы сможете самостоятельно определить суммарную нагрузку, это не поможет вам понять, как залить плиту перекрытия своими руками, какой толщины её делать и как армировать. Потому что нужно учитывать сопротивление материалов изгибу, ударным нагрузкам и другие их характеристики. А также знать, какой запас прочности должна иметь плита. Это сложные расчёты, которые по плечу не каждому инженеру.

Пример расчёта монолитного перекрытия Источник chertezhi.ru

Не секрет, что в частном малоэтажном домостроении часто обходятся без расчётов, заливая перекрытия с запасом по толщине. Вполне достаточной считается толщина 12-18 см при марке прочности бетона не менее В20. Все, что больше, требует обоснования расчётами, так как с увеличением массы плиты увеличивается нагрузка и на неё, и на стены с фундаментом.

Нагрузка на плита перекрытия 10 см. Маркировка

Все железобетонные изделия, которые произведены в заводских условиях, получают собственную маркировку перед поступлением в продажу. В ней зашифрованы основные свойства , включая нагрузку:

1. Маркировка начинается с аббревиатуры ПК. Эти буквы обозначают тип изделия – плита пустотная.
2. Первое число указывает на длину в дециметрах.
3. Второе число равно ее ширине в дециметрах.
4. Третье число указывает, сколько килограмм способен выдержать 1 дм2 изделия (включая собственный вес).

Разберем на примере: допустим, у нас есть изделие с маркировкой «ПК-12-10-8». Что нам говорит этот шифр:

• Перед нами плита перекрытия;
• Ее длина примерно 12 дм (1,18м);
• А ширина около 10 дм (0,99 м);
• Предельная нагрузка – 8 кг на 1 дм2 = 800 кг/м2.

Определяется нагрузка СНиП (строительными нормами и правилами). 8 кг на 1 дм2 – это стандартное значение для большинства изделий данной категории. Также значение этого показателя с точностью до грамма приведено в специальных справочниках.

Выпускаются изделия с показателем 1000 кг/м2 и даже 1250 кг/м2 (третье число в маркировке – 10 и 12 соответственно). Плита перекрытия 12 – нагрузка равна 1250 кг/м2, так как значения в дециметрах принято округлять до целого.

Если при строительстве будет использована плита перекрытия ребристая, нагрузка на изделие с теми же габаритами будет выше. Ребристые изделия монолитные, в них не предусмотрены отверстия, из-за которых снижается несущая способность конструкции.

Колоссальной несущей способностью обладает плита П образная перекрытия, нагрузка на которую может достигать 2500 и даже 3000 кг/м2. Но сами ребристые и П-образные конструкции, плита П образная , оказывают повышенное давление на фундамент, поэтому при строительстве многоэтажных домов в Казани более популярны пустотные конструкции.

Источник: https://armatura-dlya-fundamenta.aystroika.info/stati/dopustimye-nagruzki-na-plity-perekrytiya-pustotnye-raschet-predelno-dopustimyh-nagruzok

Расчет пустотной плиты перекрытия онлайн. Перекрытия: принцип и важность расчетов

Перед тем как использовать программу для расчета перекрытия, надо определиться с материалом конструкции.При частном строительстве используют три основных типа перекрытия:

Деревянное

Несущими балками при устройстве деревянного перекрытия выступают: брус (бревно), металлический профиль (швеллер, двутавр, уголок) или железобетонные элементы. Балки застилаются досками, образуя плиты перекрытия. Основываясь при вычислениях на строительных нормах, сечение несущей балки определяется путем суммирования её веса и нагрузки эксплуатационной. Примерная нагрузка межэтажного деревянного перекрытия 400кг/ м². Если не предполагается активная эксплуатация данной зоны, например, в случаеили пространства под крышей, принимаемая во внимание нагрузка может быть уменьшена.

Схема устройства плит перекрытия из дерева

В длину каждой балки из дерева закладывается минимум 24 см, необходимых для её крепления. Важный элемент расчета деревянных конструкций – прогиб балки. Правильные вычисления помогут выбрать оптимальное сечение элемента при заданной длине. Это предотвратит изменение геометрии помещения, и повысит безопасность перекрытия.

Количество необходимых балок рассчитывается, исходя из монтажного шага. Укладку производят, перекрывая узкий пролет, с интервалом от двух с половиной до четырех метров. В свою очередь, шаг зависит от ширины расположения каркасных стоек.

Железобетонные монолитные

В качестве несущих прииспользуются металлические профили или ж/б балки. Плиты перекрытия формируются из монолитных железобетонных деталей. Это позволяет выдерживать большие нагрузки, перевязывать широкие прогоны.

Расчет монолитного перекрытия в специальной программе

При вычислении нагрузки на двутавровую балку её вес без учета стяжки рассчитывается исходя из значения 350 кг/ м², а учитывая стяжку – 500 кг/ м². Монтажный шаг при укладке принято делать равным 1 метру.

При создании ж/б перекрытия работает правило: длина проема должна быть в 20 раз больше высоты балки. Это допустимый минимум. Высота и ширина ж/б элемента так относится друг к другу, как 7 к 5. При расчете перекрытия также необходимо учитывать вероятный изгиб, геометрию плит, выбор армирования и характеристики бетона. В

Железобетонные сборные

Элементы для изготовления подобных перекрытий имеют стандартные размеры и специальных расчетов не требуют. Необходимо определиться с их количеством и нагрузкой на общее основание строения.

Предварительный подсчет поможет значительно сэкономить при закупке строительных материалов. Кроме финансовых выгод вычисления нагрузок дадут гарантию безопасности строения.

Если прочность перекрытия не учитывать, постройка может обвалиться и привести не только к дополнительным затратам, но и к ещё более плачевным последствиям. Правильный предварительный расчет – основа безопасности строения.

Расчет монолитной плиты перекрытия методичка. Монолитное ребристое перекрытие с балочными плитами

1 — главная балка; 2 — второстепенная балка; 3 — колонна; 4 — плита

Все элементы перекрытия первого типа монолитно связаны между со­бой и предполагается, что работают по балочной неразрезной схеме. Глав­ные балки стремятся располагать по короткому шагу колонн как наиболее нагруженным элементам перекрытия. Второстепенные балки располагают с шагом, как правило, не более 2,7 м, с учетом того, чтобы ось одной из балок совпадала с осью колонн. При этом, чтобы плиты в коротком на­правлении работали по балочной схеме, соотношение короткой к длинной стороне ячейки в плане должно отвечать неравенству 11/12 0,5 необходимо учитывать работу в двух на­правлениях.

Толщины плит рекомендуется принимать от 40 до 80 мм с градацией

10 мм, от 80 до 200 мм — с градацией 20 мм, а выше — с градацией 50 мм. Высота второстепенных и главных балок принимается, как правило, в зави­симости от величины пролета — (1/12-1/20)/,! и (l/8-l/15)L2.

В современных условиях, когда получили развитие численные методы расчета, реализуемые в программных комплексах на ЭВМ, «ручные» спосо­бы расчета для оценки напряженно-деформированного состояния монолит­ных перекрытий применяются реже. Однако своей актуальности не потеряли, поскольку практически незаменимы при предварительном предпроектном анализе конструктивных решений и выборе оптимальной конструктивной системы. Кроме того, инженерные методы расчета остаются основой для конструирования плит в части установления рационального расположения арматуры и учета различных эксплуатационных факторов.

Одним из особенностей расчета монолитных перекрытий, представляю­щих систему пластин и перекрестных ребер, является перераспределение уси­лий. По существу, это означает, что результаты расчета по упругой схеме су­щественно отличаются от фактических значений усилий в элементах перекры­тий. Поэтому не отпадает актуальность дополнительного инженерного анализа результатов расчета неразрезных систем на основе инженерных методов, с це­лью коррекции полученных результатов упругого расчета и даже расчета с учетом физической нелинейности, поскольку сам процесс учета физической нелинейности не позволяет полностью перераспределять усилия. Кроме того, при расчете средних пролетов следует иметь в виду фактор распора, влияющий на несущую способность неразрезных конструкций (повышение несущей спо­собности может достигать 20%), деформирующихся в стесненных условиях.

Инженерный метод расчета элементов монолитного перекрытия, кон­структивная схема которого показана на рис. 7.27, основан на определенной последовательности: расчет плиты перекрытия, расчет второстепенной бал­ки и расчет главной балки. Нагрузки на плиту и второстепенную балку принимаются как равномерно распределенные. Расчетный пролет для пли­ты принимается: для средних пролетов — расстояние в свету между второ­степенными балками; для крайнего пролета — от грани крайней балки до оси опорной зоны на стену (см. рис. выше). Вырезается условная полоса ши­риной 1 м, и плита рассматривается как неразрезная балка с распределени­ем изгибающих моментов по схеме рис. выше. При этом учтен фактор вы­равнивающего перераспределения усилий в неразрезной системе.

Второстепенные балки рассчитывают так же, как и балочные плиты, по неразрезной многопролетной схеме {рис. ниже). За расчетные средние про­леты принимаются расстояния в свету между гранями главных балок, край­ние — расстояние между крайней главной балкой и осью опирания на под­держивающую конструкцию. Нагружение временной нагрузкой рассматри­вается в двух комбинациях: 1) полная временная Р в нечетных пролетах и

условная, равная 0,25Р — в четных; 2) полная временная в четных пролетах и условная 0,25Р — в нечетных (рис. ниже, а). Огибающая эпюра изгибающих моментов для второстепенной балки показана на рис. ниже, б. Координаты огибающей эпюры моментов можно определять по специальным таблицам.

Калькулятор монолитной плиты перекрытия опертой по контуру. Расчет железобетонной монолитной плиты перекрытия

Железобетонные монолитные плиты перекрытия, несмотря на то, что имеется достаточно большое количество готовых плит, по-прежнему востребованы. Особенно если это собственный частный дом с неповторимой планировкой, в котором абсолютно все комнаты имеют разные размеры либо процесс строительства ведется без использования подъемных кранов.

Монолитные плиты достаточно востребованы, особенно в строительстве загородных домов с индивидуальным дизайном.

В подобном случае устройство монолитной железобетонной плиты перекрытия дает возможность значительно сократить затраты денежных средств на приобретение всех необходимых материалов, их доставку либо монтаж. Однако в данном случае большее количество времени может уйти на выполнение подготовительных работ, в числе которых будет и устройство опалубки. Стоит знать, что людей, которые затевают бетонирование перекрытия, отпугивает вовсе не это.

Заказать арматуру, бетон и сделать опалубку на сегодняшний день несложно. Проблема заключается в том, что не каждый человек может определить, какая именно арматура и бетон понадобятся для того, чтобы выполнить подобные работы.

Данный материал не является руководством к действию, а несет чисто информационный характер и содержит исключительно пример расчета. Все тонкости расчетов конструкций из железобетона строго нормированы в СНиП 52-01-2003 “Железобетонные и бетонные конструкции. Основные положения”, а также в своде правил СП 52-1001-2003 “Железобетонные и бетонные конструкции без предварительного напряжения арматуры”.

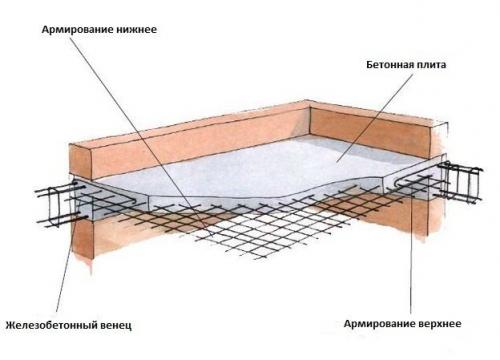

Монолитная плита перекрытия представляет собой армированную по всей площади опалубку, которая заливается бетоном.

Касательно всех вопросов, которые могут возникать в процессе расчета железобетонных конструкций, следует обращаться именно к данным документам. В данном материале будет содержаться пример расчета монолитного железобетонного перекрытия согласно тем рекомендациям, которые содержатся в данных правилах и нормах.

Пример расчета железобетонной плиты и любой строительной конструкции в целом будет состоять из нескольких этапов. Их суть – подбор геометрических параметров нормального (поперечного) сечения, класса арматуры и класса бетона, чтобы плита, которая проектируется, не разрушилась под воздействием максимально возможной нагрузки.

Пример расчета будет производиться для сечения, которое перпендикулярно оси х. На местное сжатие, на действие поперечных сил, продавливание, на кручение (предельные состояния 1 группы), на раскрытие трещин и расчет по деформациям (предельные состояния 2 группы) производиться не будут. Заранее стоит предположить, что для обыкновенной плоской плиты перекрытия в жилом частном доме подобных расчетов не требуется. Как правило, так оно и есть на самом деле.

Следует ограничиться лишь расчетом нормального (поперечного) сечения на действия изгибающего момента. Те люди, которым не нужно давать пояснения касательно определения геометрических параметров, выбора расчетных схем, сбор нагрузок и расчетных предпосылок, могут сразу перейти к разделу, в котором содержится пример расчета.
