3.3  Проверка несущей способности многопустотной плиты и её усиление

Необходимо рассчитать усиление железобетонной многопустотной плиты перекрытия пролётом 7160мм и размерами поперечного сечения b × h =1490×220 (рис. 3.18)

Рисунок 3.18 Поперечное сечение многопустотной плиты

По результатам изучения проектной документации, а также отчёта по проведённому обследованию установлено, что геометрические размеры многопустотной плиты соответствуют проектным; признаки повреждения в плите отсутствуют; прочность бетона на сжатие соответствует проектной  (М250) −. По серии ПК8-72-15 плита армирована в растянутой зоне  преднапряжённой арматурой 6Ø14 ( А _s =9,23см² ) A-IV, что подтверждается результатами, полученными в испытательной лаборатории. Признаков коррозии арматуры нет; защитный слой бетона в растянутой зоне около 3 см ( с=30мм ). Прогибы и ширина раскрытия трещин не превышают предельно допустимые значения.

Так как бетон и арматура плиты не имеют явных дефектов и повреждений (на момент обследования конструкция относится к I − II категория состояния), то поверочный расчёт выполняем, принимая расчётные сопротивления бетона и арматуры /16/:

Бетон −,,,

,

Арматура А - IV −,.

Рисунок 3.19 Приведенное сечение многопустотной плиты

Заменяем площадь круглых пустот прямоугольниками той же площади и того же момента инерции.

Высота эквивалентного квадрата равна:

Определяем приведенную толщину ребер:

В результате реконструкции при надстройке дополнительного этажа,  плиты покрытия стали выполнять роль плит перекрытия (рис.3.20), соответственно, нагрузка на сборное междуэтажное перекрытие изменилась.

                         Бетонное мозаичное покрытие δ=40 мм; γ=2,4 кН/м²

                         Цементно-песчаная стяжка  δ=20 мм; γ=18 кН/м²

                         Сборная железобетонная плита перекрытия  δ=220 мм; γ=25 кН/м²

Рисунок 3.20 Состав перекрытия

Сбор нагрузок на междуэтажное перекрытие для наиболее неблагоприятного сочетания нагрузок после реконструкции представлена в виде таблицы 3.9.

Таблица 3.9 – Нагрузки на сборное междуэтажное перекрытие

 Продолжение таблицы 4.9

Нагрузка на 1 погонный метр плиты при ширине b=1,5 м.

g = g· b = 12,538·1,5 = 18,807 кН/м

Для сечения с одиночным армированием определим положение нейтральной оси.

Предположим, что нейтральная ось проходит по нижней грани полки, и определим область деформирования для прямоугольного сечения с шириной

                                        (3.39)

Сечение при таком положении нейтральной оси находится в области деформирования 1б .

.

Расчет многопустотной плиты перекрытия онлайн. Основные характеристики пустотных панелей перекрытий

Плиты с полостями пользуются популярностью в строительной отрасли благодаря своим эксплуатационным характеристикам.

Расчет на продавливание плиты межэтажного перекрытия

Главные моменты :

• расширенный типоразмерный ряд продукции. Габариты могут подбираться для каждого объекта индивидуально, в зависимости от расстояния между стенами;
• уменьшенная масса облегченной продукции (от 0,8 до 8,6 т). Масса варьируется в зависимости от плотности бетона и размеров;
• допустимая нагрузка на плиту перекрытия, равная 3–12,5 кПа. Это главный эксплуатационный параметр, определяющий несущую способность изделий;
• марка бетонного раствора, который применялся для заливки панелей. Для изготовления подойдут бетонные составы с маркировкой от М200 до М400;
• стандартный интервал между продольными осями полостей, составляющий 13,9-23,3 см. Расстояние определяется типоразмером и толщиной продукции;
• марка и тип применяемой арматуры. В зависимости от типоразмера изделия, используются стальные прутки в напряженном или ненапряженном состоянии.

Подбирая изделия, нужно учитывать их вес, который должен соответствовать прочностным характеристикам фундамента.

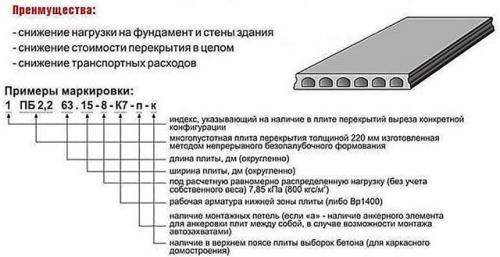

Как маркируются плиты пустотные

Государственный стандарт регламентирует требования по маркировке продукции. Маркировка содержит буквенно-цифровое обозначение.

Маркировка пустотных плит перекрытия

По нему определяется следующая информация :

• типоразмер панели;
• габариты;
• предельная нагрузка на плиту перекрытия.

Маркировка также может содержать информацию по типу применяемого бетона.

На примере изделия, которое обозначается аббревиатурой ПК 38-10-8, рассмотрим расшифровку :

• ПК – эта аббревиатура обозначает межэтажную панель с круглыми полостями, изготовленную опалубочным методом;
• 38 – длина изделия, составляющая 3780 мм и округленная до 38 дециметров;
• 10 – указанная в дециметрах округленная ширина, фактический размер составляет 990 мм;
• 8 – цифра, указывающая, сколько выдерживает плита перекрытия килопаскалей. Это изделие способно выдерживать 800 кг на квадратный метр поверхности.

При выполнении проектных работ следует обращать внимание на индекс в маркировке изделий, чтобы избежать ошибок. Подбирать изделия необходимо по размеру, уровню максимальной нагрузки и конструктивным особенностям.

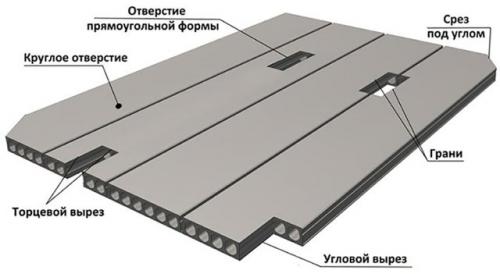

Плиты перекрытия с полостями

Пустотелые плиты популярны благодаря комплексу достоинств :

• небольшому весу. При равных размерах они обладают высокой прочностью и успешно конкурируют с цельными панелями, которые имеют большой вес, соответственно увеличивая воздействие на стены и фундамент строения;
• уменьшенной цене. По сравнению с цельными аналогами, для изготовления пустотелых изделий требуется уменьшенное количество бетонного раствора, что позволяет обеспечить снижение сметной стоимости строительных работ;
• способности поглощать шумы и теплоизолировать помещение. Это достигается за счет конструктивных особенностей, связанных с наличием в бетонном массиве продольных каналов;
• повышенному качеству промышленно изготовленной продукции. Особенности конструкции, размеры и вес не позволяют кустарно изготавливать панели;
• возможности ускоренного монтажа. Установка выполняется намного быстрее, чем сооружение цельной железобетонной конструкции;
• многообразию габаритов. Это позволяет использовать стандартизированную продукцию для строительства сложных перекрытий.

К преимуществам изделий также относятся :

• возможность использования внутреннего пространства для прокладки различных инженерных сетей;
• повышенный запас прочности продукции, выпущенной на специализированных предприятиях;
• стойкость к вибрационному воздействию, перепадам температур и повышенной влажности;
• возможность использования в районах с повышенной до 9 баллов сейсмической активностью;
• ровная поверхность, благодаря которой уменьшается трудоемкость отделочных мероприятий.

Изделия не подвержены усадке, имеют минимальные отклонения размеров и устойчивы к воздействию коррозии.

Пустотные плиты перекрытия

Имеются также и недостатки :

• потребность в использовании грузоподъемного оборудования для выполнения работ по их установке. Это повышает общий объем затрат, а также требует наличия свободной площадки для установки подъемного крана;
• необходимость выполнения прочностных расчетов. Важно правильно рассчитать значения статической и динамической нагрузки. Массивные бетонные покрытия не стоит устанавливать на стены старых зданий.

Для установки перекрытия необходимо сформировать армопояс по верхнему уровню стен.

Расчет нагрузки на плиту перекрытия

Расчетным путем несложно определить, какую нагрузку выдерживают плиты перекрытия. Для этого необходимо:

• начертить пространственную схему здания;
• рассчитать вес, действующий на несущую основу;

Определяя массу, необходимо просуммировать вес стяжки, перегородок, утеплителя, а также находящейся в помещении мебели.
