Правильное армирование углов фундамента. Основные требования

Правильное армирование углов фундамента. Основные требования

В настоящее время существуют нормативы СНиП, которые устанавливают требования проведения обвязки ленточного фундамента. Рассмотрим их.

Чтобы арматура не начала преждевременно ржаветь и разрушаться, необходимо размещать прутья не ближе чем 5-10 сантиметров от края фундамента.

Чтобы придать основанию дома наибольшую устойчивость, стоит выкладывать поперечные вставки на расстоянии 20-30 сантиметров. Вертикальные прутья следует располагать не менее чем за 50 сантиметров друг от друга. Такой шаг считается оптимальным при армировании ленточного фундамента. Если прутья будут располагаться на более далеком расстоянии друг от друга, то не смогут выдержать давление будущего здания.

Следует выбирать материалы с маркировкой «К». Она означает, что арматура устойчива к ржавчине и будет выполнять поддерживающие функции на протяжении долгого времени.

Прутья необходимо связывать металлической проволокой в местах пересечения.

Стандартный диаметр основной арматуры при вязке ленточного фундамента – примерно 2 сантиметра. Дополнительные элементы могут быть в два раза тоньше.

Не допускается создание стыков элементов армирования в углах фундамента. Все расчеты необходимо провести заблаговременно при проектировании здания.

При выполнении работ по армированию следует последовательно выполнять следующие этапы: проектирование, нанесение разметки, создание песчаной подушки, закладка арматуры, установка опалубки и заливка будущего фундамента. Не стоит менять эту последовательность местами или пропускать какой-либо из этапов. Это нанесет ущерб качеству выполненной работы.

Количество армированных поясов зависит от глубины основания под фундамент. Если углубление небольшое или среднее, то достаточно будет сделать 2 армопояса. Для глубокого фундамента лучше увеличить их количество до трех.

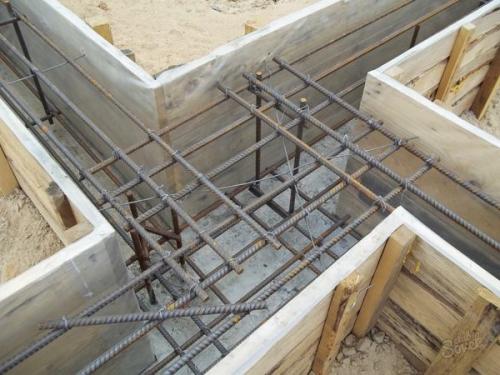

Правильное армирование углов ленточного фундамента

Долговечность и устойчивость зданий определяются прочностью фундамента, воспринимающего значительные нагрузки. Для возведения строений широко используется основание в виде усиленной бетонной ленты, укрепленное в угловых зонах стальной арматурой. Армирование углов ленточного фундамента – ответственная операция, позволяющая повысить прочностные характеристики основы. Неправильное армирование является причиной преждевременного разрушения здания. Ведь в стыковых участках концентрируются значительные напряжения. Рассмотрим угловое армирование.

Готовимся выполнять угловое армирование – оцениваем факторы и планируем работы

На подготовительной стадии целесообразно изучить положения строительных норм и правил, соблюдение которых является гарантией надежности возводимых зданий.

Устойчивость строений зависит от различных факторов и усилий, возникающих в процессе эксплуатации:

• веса постройки;
• стабильности грунта;
• реакции почвы при замерзании.

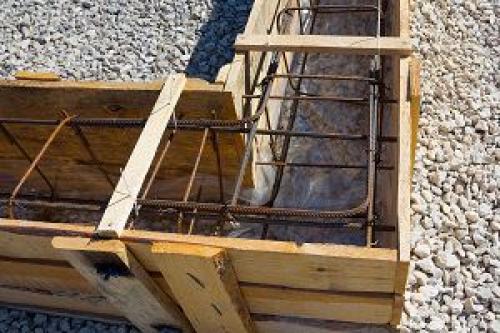

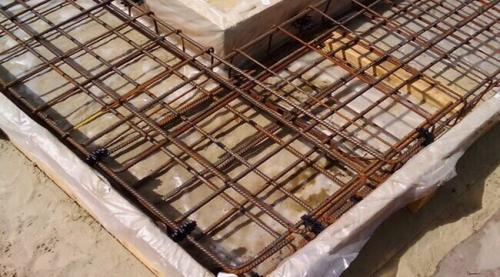

Если пруты арматуры в углах вязать и устанавливать правильно, строение простоит довольно долго

На здание действуют различные нагрузки:

• сжимающие усилия;
• растягивающие напряжения;
• изгибающие моменты.

Наибольшая концентрация усилий возникает в угловых участках основания.

Именно поэтому важно на подготовительной стадии строительства выполнить следующие работы:

• проанализировать комплекс факторов, влияющих на прочность конструкции;
• профессионально разработать проектную документацию на основание;
• правильно подобрать арматуру для реальных условий эксплуатации.

До начала мероприятий необходимо также приобрести необходимые материалы и подготовить инструменты для выполнения работ. Остановимся на главных моментах подготовительного этапа.

Проектные работы

При отсутствии строительной квалификации, проектирование целесообразно осуществлять силами специалистов. Правильно произведенные проектные мероприятия позволяют создать прочную ленточную основу, которая на протяжении длительного периода сможет обеспечить устойчивость здания.

Без наличия усиления в виде качественной арматуры фундамент не прослужит достаточно долго

При этом важно учесть следующие моменты:

• конструктивные особенности и массу будущего здания;
• почвенно-климатические характеристики этого региона;
• виды нагрузок, действующих на укрепленное основание.

По результатам анализа выполняются специальные расчеты. В результате принимается решение о глубине закладки бетонной ленты фундамента.

Для различных видов грунтов основа погружается в почву на разную глубину:

• мелкозаглубленная обеспечивает устойчивость строений на стабильных почвах;
• глубокопогруженная применяется на грунтах с повышенной концентрацией влаги.

Фундаменты отличаются конструктивными особенностями, в том числе конструкцией силовой решетки. Разработанный в процессе проектирования чертеж содержит информацию о сортаменте применяемой проволоки и особенностях усиления.

Подготовка инструмента и необходимых материалов

Для усиления продольных и угловых зон ленточного фундамента потребуются следующие материалы:

• стальные стержни, марка и размеры которых соответствуют требованиям проектной документации;
• вязальная проволока, применяемая для обеспечения надежной фиксации элементов арматурного каркаса;
• подкладки под прутки, изготовленные из неметаллического материала, которые поддерживают стабильность зазора.

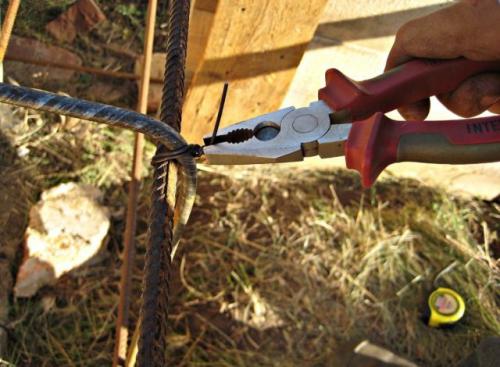

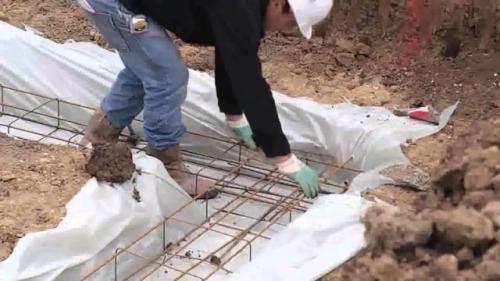

Вязка углов арматуры и примыканий ленточного фундамента — это целое искусство

Обратите внимание, что проволока для вязания должна быть отожженной. Это повышает ее гибкость и облегчает выполнение работ.

Армирование фундамента ленточного типа производится с помощью стандартного инструмента. Потребуется:

• оснастка для загиба арматурных прутков;
• инструмент для резки стержней, например, специальные кусачки или болгарка;
• строительная рулетка с длиной ленты, соответствующей габаритам каркаса;
• специальный крючок или плоскогубцы для скручивания вязальной проволоки;
• молоток, необходимый для рихтовки заготовок силового каркаса.

Инструменты и материалы должны находиться в непосредственной близости от места выполнения работ.

Армирование углов фундамента – критерии выбора арматуры

Важно ответственно подойти к вопросу выбора стальных прутков для ленточной основы.

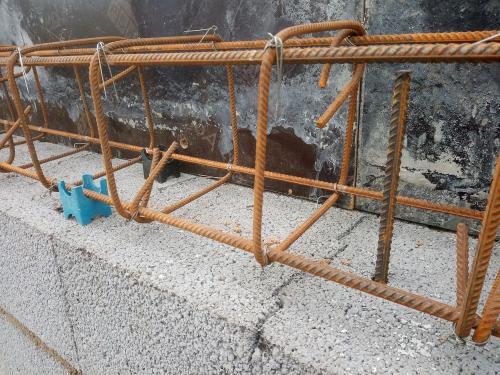

Армирование углов армопояса. Как правильно вязать арматуру для армопояса?

Армопояс конструктивно состоит из металлических прутков периодического профиля с поперечным сечением от 8 до 16 мм, гладкую арматуру допускается использовать только для поперечных элементов. Армирование монолитного пояса представляет собой минимум 4 параллельных продольных стержня, которые соединены хомутами для арматуры , которые придают конструкции необходимую форму. Нахлест арматуры равен 40 диаметрам стержня.

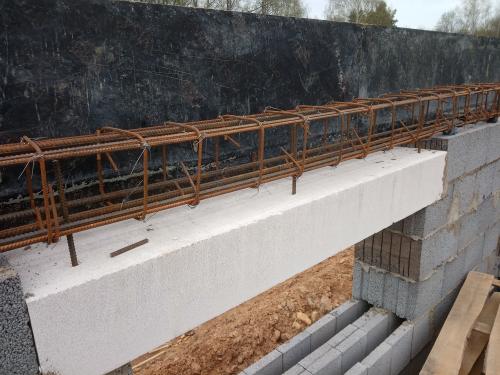

Пример армирования армопояса под плиты перекрытия.

Вязка арматуры выполняется при помощи специальной вязальной проволоки . Её толщина не влияет на прочностные характеристики армопояса. Чем больше диаметр проволоки, тем сложнее её гнуть, то есть сложность работ будет выше. Оптимальная толщина проволоки для вязки 1,2 мм.

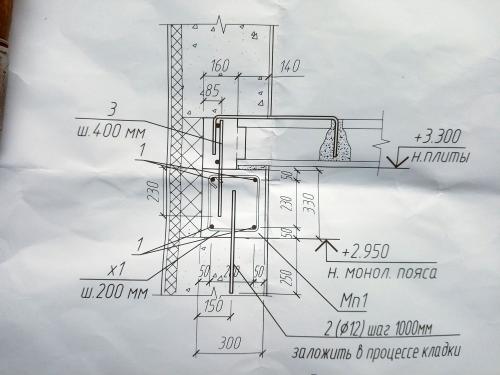

Схема армирования и устройства армопояса под плиты перекрытия. Основная арматура 10 мм, дополнительное усиление над проемами пруты 16 мм, шаг хомутов 200 мм.

Арматурные каркасы могут собираться прямо по месту его установки, или же на земле. Металлическая конструкция имеет значительный вес, поэтому для перемещения может потребоваться спецтехника или бригада рабочих, а это дополнительные неоправданные затраты. Если вы выполняете сборку каркаса самостоятельно, лучше всего это делать по месту его монтажа.

Дополнительное усиление над проемом выполнено арматурой диаметром 16 мм, 3 сверху каркаса и 3 снизу. На стену в каждую сторону заходит по 50 см.

Для получения максимально возможной прочности армопояса нужно сократить количество соединений арматуры. То есть длину прутков нужно подбирать такой, чтобы она была по длине стен.

Гибка прутов допускается, но только при соблюдении радиуса загиба арматуры . В противном случае появляющиеся внутри металла механические напряжения, снижают его прочностные характеристики.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/kak-pravilno-vyazat-armaturu-na-armopoyas-kakie-materialy-nuzhny

Армирование углов ленточного фундамента снип. Как правильно армировать ленточный фундамент

Перед тем как заливать ленточный конструкцию, необходимо ее армировать при помощи металлической арматуры. Ленточный фундамент — полоса из железобетона по всему периметру дома, заложенная под наружными и внутренними стенами. Толщина конструкции зависит от материала стен и их толщины.

Мелкозаглубленные фундаменты (глубина от 50 до 70 см) возводятся на пучинистых почвах для строений из бревна или бруса, а также каменных домов с площадью не более чем 6×6 м. Заглубленные фундаменты возводятся при строительстве больших и тяжелых домов с цоколями, подвалами и гаражами. Глубина заглубленной конструкции — на 20−30 см ниже, чем уровень замерзания грунта.

Количество арматурных сеток зависит от вида фундамента. Для конструкции глубиной 50 см и шириной 40 см шаг между продольными прутьями может быть 10−15 см. Если высота конструкции около метра, то между горизонтальными прутьями с ребрами и диаметром 10−16 мм должно быть 30−40 см. Вертикальная арматура (гладкие прутья с диаметром 6−8 мм) устанавливается, если высота фундамента больше, чем 15 см. В любом случае арматура для ленточного фундамента должна иметь структуру жесткой рамы прямоугольного или квадратного сечения.

Особая разновидность ленточного фундамента — конструкция с пенополистирольной несъемной опалубкой в виде листов или пустотелых блоков, которые также подвергаются армированию. Подобная опалубка собирается просто, а после заливки бетонной смеси она не требует разборки.

Диаметр прутков должен быть примерно 0,1% от площади поперечного сечения основы будущего здания. Армирование в пенополистирольной опалубке производится горизонтально и вертикально. Шаг между горизонтальными элементами согласно СНиП — 50 см. Если монтируется этот вид ленточного фундамента, то специалисты советуют дополнить его гидроизоляцией. Недавно рынок стал предлагать пенополистирольную опалубку с арматурой, что позволяет избежать необходимости в ее вязке.

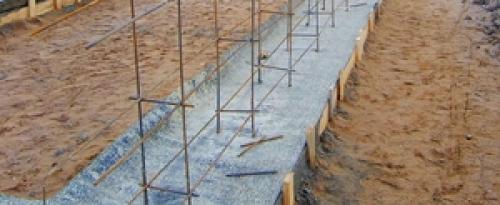

Армирование фундамента в один ряд.

представляет собой сплошную бетонную опору, размещенную под всеми несущими стенами дома.

Конструкция подобных оснований достаточно проста.

Степень прочности, устойчивости к возникающим нагрузкам и несущая способность образуют оптимальное сочетание, позволяющее использовать ленточный тип фундамента в большинстве построек.

С некоторыми дополнениями этот вид способен служить на разных видах грунта и в относительно неблагоприятных геологических условиях.

Основным элементом конструкции является арматурный каркас, обеспечивающий прочность ленты и устойчивость к напряжениям.

Бетон является специфическим материалом. Он способен без видимых последствий выдерживать значительное давление, но разнонаправленные, растягивающие нагрузки переносит с большим трудом.

Бетонный блок, являющийся монолитной отливкой без дополнительных усиливающих элементов, способен выдерживать только равномерную сдавливающую нагрузку.

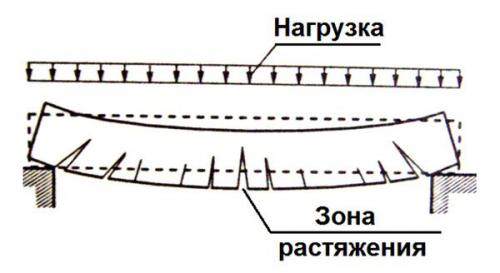

Если усилие будет приложено в центральной части, а края блока окажутся зафиксированы, он переломится при относительно небольшой нагрузке. Использовать его в таком виде в качестве основания для строительного объекта невозможно.

Проблема решается с помощью армирующего каркаса, помещаемого внутрь блока перед отливкой.

Армирование ленточных оснований является необходимым и обязательным условием, предписываемым требованиями СНиП 52-01-2003. Регламентируются все рабочие моменты создания железобетонных конструкций — состав бетона, размеры и материал арматуры, тип конструкции каркаса, способ сборки и прочие вопросы.

Соблюдение норм СНиП обязательно для всех строителей, поскольку только таким образом можно обеспечить надежность постройки и безопасность людей.

Как работает арматура

Арматурные стержни способны переносить растягивающие нагрузки примерно в 10 раз больше, чем бетон. Будучи установленными внутрь отливки, они принимают на себя растягивающие нагрузки, не позволяя появиться трещинам, усиливая и укрепляя бетонную ленту.

Арматурный каркас представляет собой пространственную решетку, состоящую из несущих и вспомогательных стержней. Если сама лента в сечении представляет собой прямоугольник, то каркас в сечении образует подобную фигуру, но несколько уменьшенную.

Если на ленту воздействует изгибающая нагрузка, то начинают работать те стержни, которые расположены со стороны, противоположной точке приложения усилия. Они не позволяют ленте изменить форму, принимая на себя внешние воздействия.

ОБРАТИТЕ ВНИМАНИЕ!

Для особо ответственных конструкций используют напрягаемые стержни, которые перед заливкой бетона натягиваются, а после затвердения массива освобождаются. Такие основания способны работать в сложных условиях, но для частного домостроения не используются.

Основными элементами являются горизонтальные стержни — несущие, или рабочие. Вертикальные элементы служат для поддержки рабочей арматуры и в большинстве нужны лишь до момента заливки. После нее рабочие функции выполняют только угловые элементы, испытывающие дополнительные напряжения и эксплуатационные нагрузки.

Вспомогательная арматура делается из более тонких прутков и нужна для исключения смещения основных элементов при заливке и затвердении.

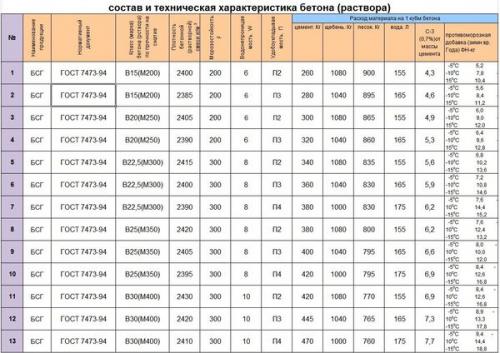

Как выбрать бетон

Требования СНиП к бетону достаточно жесткие .

Регламентируются все рабочие параметры материала:

• Степень прочности на сжатие и осевое растяжение.
• Морозостойкость.
• Водонепроницаемость.

Для жилых домов малоэтажной кирпичной или подобной застройки оптимальный вариант —М300. При использовании легких ячеистых или пористых материалов (пенобетон, керамзитобетон) допускается применение менее прочного и плотного бетона — марок М200 и даже М150.

Более прочные сорта используются для ответственных или многоэтажных объектов. Например, бетон М400 допускается применять для отливки фундамента по жилые здания высотой до 20 этажей.

Виды арматуры

Существует два вида арматуры :

• Металлическая.
• Композитная.

Первый вид — всем знакомые стальные горячекатаные прутки с насечкой, позволяющей получить надежное сцепление с бетоном. Существуют стержни разного диаметра, от 6 до 80 мм, предназначенные для эксплуатации в соответствующих условиях.

Для вспомогательной арматуры могут быть использованы как рифленые, так и гладкие стержни меньшего диаметра.

Композитная— это целая группа, которая изготавливается из углепластика, базальтопластика и стеклопластика. Последний является наиболее распространенным и доступным вариантом. Он выгоднее металлического аналога с точки зрения стоимости, не поддается коррозии, не реагирует на электрохимические воздействия.

Однако, неспособность сгибаться усложняет сборку каркасов на изгибах или примыканиях, что уменьшает надежность этих узлов и повышает трудоемкость сборки. Диаметры стержней находятся в диапазоне от 3,5 до 48 мм.

ВАЖНО!

Армирование углов стен. Правила армирования углов

Общие правила применения арматуры при строительстве ленточных фундаментов изложены в СП 50-101-2004 . В пункте 8.9 этого документа указано, что фундаменты стен должны объединяться в систему перекрёстных лент и иметь между собой жёсткую связку. О способах жёсткого соединения арматуры говорится в СП 52-101-2003 . В пункте 8.3.26 перечислены все допустимые способы таких соединений:

1. Стыковка арматуры без сварки, внахлёст. Допускаются следующие способы анкеровки в районе нахлёстки: с прямыми концами рифлёной арматуры, с приваркой поперечных стержней, с загибами на концах в форме крюков, или петель.
2. Сварка арматуры.
3. Применение механических устройств, или резьбовых муфт.

Жёсткость соединения арматуры на углах, или примыканиях может быть обеспечена только этими способами. Соединения при помощи вязки перекрестий при армировании углов ленточного фундамента не допускаются. В этом случае происходит угловой разрыв арматурного каркаса и потеря его целостности. Для усиления угловых арматурных стыков можно применять П- и Г-образные элементы, изготовленные из арматурных прутьев, применяемых для устройства продольной (рабочей) арматуры. Вертикальные и поперечные хомуты в области угловых и примыкающих анкеровок устанавливаются в 2 раза чаще, чем в остальных частях ленточного фундамента. Оптимальное расстояние между хомутами в зонах примыканий и углов определяется как половина от ¾ высоты ленты. Не рекомендуется делать это расстояние более 25 см. Для равномерного распределения нагрузок на углах ленты, а также в области примыканий, делается жёсткая связка внутренней и внешней продольной арматуры.

Источник: https://armatura-dlya-fundamenta.aystroika.info/stati/vyazka-armatury-uglov-lentochnogo-fundamenta-armirovanie-uglov-lentochnogo-fundamenta

Армирование углов фундамента снип. Армирование фундамента арматурой

Для возведения ленточного фундамента используют арматурные прутья разных диаметров от 6-8 мм до 10-14 мм. Металлический каркас фундамента соединяется с помощью проволоки, данный процесс называется вязка арматуры. Чтоб правильно сделать расчет арматуры для фундамента необходимо учитывать следующие моменты:

Армирование углов фундамента: важные аспекты

Для обеспечения прочности и долговечности ленточного фундамента используются арматурные прутья различных диаметров - от 6-8 мм до 10-14 мм.

Металлический каркас фундамента соединяется с помощью проволоки, процесс, который называется вязка арматуры. Это crucial step в создании прочного и надежного фундамента.

Для правильного расчета арматуры для фундамента необходимо учитывать следующие моменты:

• Грузоподъемность**: необходимо учитывать вес будущего здания или сооружения;
• Технологические параметры**: учитывать тип грунта, климатические условия и другие факторы, которые могут влиять на прочность фундамента;
• Конструктивные параметры**: учитывать размеры и форму будущего здания, а также тип фундамента;
• Материалы**: учитывать свойства используемых материалов, такие как прочность, износостойкость и другие;
• Конструктивные элементы**: учитывать элементы, которые будут соединяться с фундаментом, такие как стены, колонны и другие.
