Как вязать арматуру для монолитной плиты над погребом. Как укладывать арматуру

14.08.2022 в 00:21

Как вязать арматуру для монолитной плиты над погребом. Как укладывать арматуру

В монолитные бетонные стены укладка арматуры должна выполняться при строгом соблюдении правильного технологического процесса. Это позволит максимально снизить возможность разрушения арматурной сетки в процессе эксплуатации.

Для этого:

  • Арматура и все составляющие ее элементы должны не соприкасаться с опалубкой, а размещаться на небольшом расстоянии от нее.

Соприкосновение деталей может:

  1. при демонтаже опалубки нанести вред арматурной конструкции;
  2. если опалубка остается на месте, непредвиденный контакт к металлическому стержню станет причиной проникновения влаги в помещение, что нежелательно.
  • Арматурная сетка изготавливается с ячейками определенных размеров. При армировании стен подвалов ширина их берется примерно от 25 до 35 сантиметров.
  • Увеличить надежность и прочность строения можно устройством армирования стен сеткой с меньшими размерами ячеек, но при этом должны учитываться нагрузки, действующие от перекрытия. Однако ячейки нельзя делать размерами меньше пяти сантиметров. В этом случае может снизиться проникающая способность цементного раствора, и после бетонирования поверхности появятся пустоты, что может сильно ослабить прочность и надежность стены.
  • Дополнительно должна выполняться защита арматуры от возникновения коррозии. При этом в бетон добавляются специальные растворы. Помимо этого, от стены арматура должна быть разделена бетоном толщиной не меньше 20 миллиметров.

Совет: При проведении работ необходимо строго выполнять контроль и проверку всего процесса.

  • При монтаже стержней арматуры необходимо обеспечить им четкое вертикальное расположение в опалубке, возможны отклонения лишь до нескольких миллиметров. В противном случае давление, производимое грунтом, может оказать негативное влияние на конструкцию. Установку арматурной сети контролировать лучше лазерным уровнем, можно использовать обычный строительный уровень.
  • После завершения укладки арматуры, выполняется проверка правильности монтажа всего сооружения на соответствие его проекту, если он есть.
  • Заливается раствор.

Армирование плиты перекрытия чертеж. Особенности и схема армирования

Современная технология возведения малоэтажных жилых и коммерческих зданий предусматривает заливку плит перекрытия непосредственно на их постоянном месторасположении. Это единственно возможное решение для сооружений, имеющих сложную геометрию.

Кроме того, изготавливая плиту перекрытия самостоятельно, застройщик существенно удешевляет ее стоимость и получает потолок без межплитных швов при всех прочих равных условиях: необходимой несущей способности и долговечности.

Армирование плиты перекрытия чертеж. Особенности и схема армирования

Для того чтобы указанные факторы присутствовали, перед заливкой бетона необходимо выполнить одинарное или двойное армирование плиты перекрытия, стальной либо композитной арматурой.

Обычно, чертеж армирование плиты перекрытия разрабатывается инженером-строителем строго индивидуально. При расчете армирования плиты перекрытия и составлении схемы армирования учитываются нагрузки на конструкцию, габариты пролета и места концентрации нагрузок.

Армирование плиты перекрытия чертеж. Особенности и схема армирования

Сложный участок в плане концентрации нагрузок – это касание колонн стенок и арок, соприкосновение с технологическими отверстиями, место установки камина и т.п. Поэтому здесь будет рассмотрен частный случай армирования плиты перекрытия частного дома между первым и вторым этажом. Основные этапы технологии армирования:

  • Расчет толщины плиты перекрытия. Толщина перекрытия находится в прямой зависимости от наибольшей длины пролета, в метрах разделенной на 30, но не менее 150 мм. Другими словами берется самый большой размер плиты между опорами и делится на 30. Например, при длине пролета 6 м, толщина конструкции оставляет 6/30=200 мм.
  • Сборка и установка опалубки.

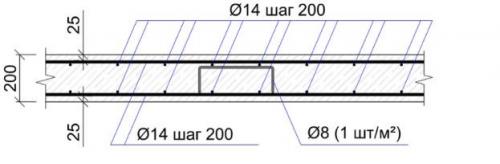

  • Подготовка к вязке каркаса. Арматурный каркас плиты перекрытия представляет собой пространственную конструкцию, состоящую из верхнего армирования плиты перекрытия, нижнего армирования плиты перекрытия и дистанцирующих элементов соединенных в единое целое вязальной проволокой. Для создания пояса усиления используют арматурный прут класса A-III по ГОСТ 5781–82, диаметром 8-14 мм. Для соединения элементов в единое целое используют отожженную стальную проволоку диаметром 1-1,5 мм. Дистанцирующиеся элементы приобретаются в строительных магазинах или на сайтах компаний производителей.
  • Важно! Конструкция каркаса должна располагаться в толще плиты. Выходы металлических элементов наружу не допускаются. В общем случае, наружные поверхности каркаса должны быть защищены слоем бетона толщиной не менее 1 диаметр арматуры. Для обеспечения требуемой толщины защитного слоя используют подручные материалы (кусочки деревянных планок, кусочки кирпича и т.п.) или специальные «покупные» дистанцирующие элементы.
  • Вязка нижнего армирования. В общем случае шаг армирования плиты перекрытия принимается 200х200 мм. На дистанцирующие элементы, с шагом 200 мм выкладываются продольные стержни. Поверх продольных стержней с шагом 200 мм выкладывается поперечное армирование плиты перекрытия. Далее по всей площади пояса арматуры распределяются дистанцирующиеся элементы для присоединения второго пояса. Вязка прутьев и дистанцирующихся элементов производится во всех местах пересечения, по всему периметру каркаса.
  • Вязка верхнего армирования. Проводится аналогично нижней конструкции. При этом созданная сетка из арматурных прутьев присоединяется к верхней части дистанцирующих элементов. Конструкция готова к заливке бетоном.

Монолитная плита перекрытия 12 см. Маркировка

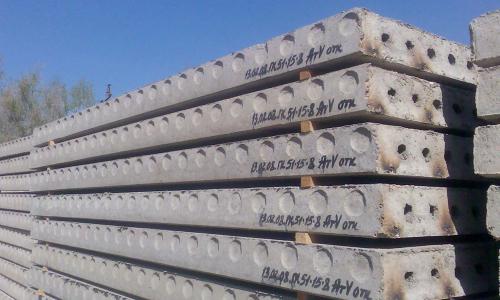

Все железобетонные изделия, которые произведены в заводских условиях, получают собственную маркировку перед поступлением в продажу. В ней зашифрованы основные свойства , включая нагрузку:

  1. Маркировка начинается с аббревиатуры ПК. Эти буквы обозначают тип изделия – плита пустотная.
  2. Первое число указывает на длину в дециметрах.
  3. Второе число равно ее ширине в дециметрах.
  4. Третье число указывает, сколько килограмм способен выдержать 1 дм2 изделия (включая собственный вес).

Разберем на примере: допустим, у нас есть изделие с маркировкой «ПК-12-10-8». Что нам говорит этот шифр:

  • Перед нами плита перекрытия;
  • Ее длина примерно 12 дм (1,18м);
  • А ширина около 10 дм (0,99 м);
  • Предельная нагрузка – 8 кг на 1 дм2 = 800 кг/м2.

Определяется нагрузка СНиП (строительными нормами и правилами). 8 кг на 1 дм2 – это стандартное значение для большинства изделий данной категории. Также значение этого показателя с точностью до грамма приведено в специальных справочниках.

Выпускаются изделия с показателем 1000 кг/м2 и даже 1250 кг/м2 (третье число в маркировке – 10 и 12 соответственно). Плита перекрытия 12 – нагрузка равна 1250 кг/м2, так как значения в дециметрах принято округлять до целого.

Если при строительстве будет использована плита перекрытия ребристая, нагрузка на изделие с теми же габаритами будет выше. Ребристые изделия монолитные, в них не предусмотрены отверстия, из-за которых снижается несущая способность конструкции.

Колоссальной несущей способностью обладает П образная плита перекрытия, нагрузка на которую может достигать 2500 и даже 3000 кг/м2. Но сами ребристые и П-образные конструкции оказывают повышенное давление на фундамент, поэтому при строительстве многоэтажных домов в Казани более популярны пустотные конструкции.

Как вязать арматуру для монолитной плиты над погребом. Как укладывать арматуру 02

Армирование монолитной плиты перекрытия чертеж dwg. Монолитное перекрытие

Описание

Монолитное перекрытие, схема армирования плиты перекрытия и балки. Один чертеж.

Контент чертежей

as_1-2-monolitnoe-perekrytie_str_ddu-na-185-mest.dwg

Плита перекрытия в осях 6-7Е-И на отм.-0
Плита перекрытия в осях 7-9Ж-И1 на отм.-0
Плита перекрытия в осях 7-8Ж-И1 на отм. +3
Примечания: 1. Армирование производить отдельными стержнями. 2. Соединения стержней между собой приняты путем вязки отожженной стальной проволокой ∅1
мм по ГОСТ 9389-75*. Арматуру перед установкой в опалубку очистить от грязи и ржавчины. 3. Стыковку стержней (поз. 1
) производить внахлестку. Длина нахлестки для ø16 - 650мм
ø12 - 490мм. 4. Бетонирование всех конструкций производить с тщательным послойным вибрированием. 5. При необходимости перерывов в бетонировании
допускается устройство рабочих швов в местах указанных в проекте или согласованных с проектной организаций. 6. Продолжительность перерывов
при которых требуется устройство рабочих швов
устанавливается строительной лабораторией в зависимости от сроков схватывания применяемого цемента и условий твердения бетона. 7. Перед возобновлением бетонирования поверхность рабочих швов должна быть очищена от грязи и цементной пленки способами
исключающими повреждение поверхности слоев бетона водяной или водовоздушной струей. Непосредственно перед бетонированием поверхности рабочих швов должны покрываться цементным раствором толщиной 2 5мм или слоем пластичной бетонной смеси. Прочность раствора или бетона в контактных слоях должны быть не ниже прочности бетона конструкции. Возобновление бетонирования допускается только после достижения бетоном прочности на сжатие не менее 1
МПа и обработки поверхности рабочих швов в соответствии с выше изложенным. 8. Состав мероприятий по уходу за бетоном
порядок и сроки их проведения контроль за выполнением этих мероприятий должны устанавливаться проектом производства работ. 9. Снятие опалубки с вертикальных конструкций (стен
пилонов) допускается после набора бетоном 30% проектной прочности
с горизонтальных конструкций - не менее 50% проектной прочности с обязательным сохранением временных опор до набора бетоном конструкций 100% проектной прочности. 10. Все работы производить в соответствии со СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1» и СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2». 11. Производство арматурных и опалубочных работ
приемка выполненных работ должны производиться в полном соответствии с требованиями СП 70.13330.2012 "Несущие и ограждающие конструкции". 12. Документация для приемочного контроля должна предоставляться в соответствии с п. 3.23 СП 70.13330.2012. 13. Документация разработана для производства работ в летний период. При производстве работ в зимний период разработаны специальные мероприятия в соответствии СП 70.13330.2012.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/kakuyu-armaturu-ispolzovat-dlya-monolitnoy-plity-perekrytiya-chto-takoe-armirovanie

Армирование монолитной плиты перекрытия. Как правильно армировать – требования по усилению бетонной плиты

Армирование монолитной плиты перекрытия – ответственный процесс, к выполнению которого предъявляется комплекс требований.

При выполнении работ по формированию усиленной железобетонной конструкции перекрытия соблюдайте следующие рекомендации:

  • используйте для соединения стальных прутков вязальную проволоку диаметром 1,2-1,6 мм. Использование электрической сварки недопустимо в связи с нарушением структуры металла в местах соединения;
  • обеспечьте требуемую толщину бетонного массива перекрытия по отношению к расстоянию между капитальными стенами. Толщина железобетонной конструкции в 30 раз меньше расстояния между опорами. При этом минимальная толщина плиты составляет не менее 15 см;
  • производите укладку элементов металлического каркаса с учетом размеров перекрытия по вертикали. При минимальной толщине плиты укладка арматуры выполняется одним слоем. При толщине больше 15 см выполняйте усиленное армирование двумя слоями;
  • используйте для заливки в опалубку бетонную смесь с маркировкой М200 и выше. Бетон данных марок обладает хорошими эксплуатационными характеристиками, способен воспринимать значительные нагрузки и отличается доступной ценой;
  • применяйте для изготовления стальной решетки арматурные прутья диаметром 0,8-1,2 см. При выполнении армирования двумя слоями используйте увеличенный размер сечения металлопрофиля в нижнем ряду. Возможен вариант использования покупной сетки;
  • сооружайте опалубочную конструкцию из строганых досок или влагозащищенной фанеры. Тщательно герметизируйте стыковые участки. Для усиления опалубки применяйте деревянные столбы диаметром до 20 см или металлические стойки телескопического типа.

Как армировать плиту 15 см. Исходная информация

Типичная схема армирования монолитной плиты учитывает уровень нагрузок в горизонтальном и вертикальном направлениях. С помощью арматуры формируется сетка, шаг которой варьируется в пределах 20-40 см. При этом расстояние между прутками следует изменять в зависимости от величины продавливания в конкретном месте.

Зоной продавливания называют участок монолитной плиты, на который приходится большая часть нагрузки, оказываемой несущими стенами. Возникающее напряжение изменяет уровень амортизации бетона и его распределение. Для нейтрализации негативного влияния высоких нагрузок, исходя из требований СНиП, необходимо использовать сплошное армирование в зонах соединения со стеной. В среднем для армирования плиты фундамента в центральной зоне и на участках максимального продавливания используется металлическая сетка, шаг которой отличается в 2 раза.

При разработке подробного строительного проекта указывается точный промежуток между вертикально расположенными звеньями. Для устранения нагрузок от веса здания также рекомендуется выносить вертикальные стержни немного уровня бетонного основания для соединения со стеной.

Для армировки фундаментной плиты можно использовать одну или две сетки. Одной армирующей сетки достаточно для плиты толщиной 150 мм или меньше. Как правило, одинарное армирование подходит для небольших деревянных сооружений. На текущий момент в частном строительстве толщина монолит фундамента варьируется в пределах 20-30 см, что предполагает монтаж двух сеток, расположенных одна над другой.

Шаг арматуры в плите перекрытия. Продольное армирование

Согласно СП 52-101-2003 "Бетонные и железобетонные конструкции без предварительного напряжения арматуры" п.8.3.6: " В железобетонных линейных конструкциях и плитах наибольшие расстояния между осями стержней продольной арматуры, обеспечивающие эффективное вовлечение в работу бетона, равномерное распределение напряжений и деформаций , а также ограничение ширины раскрытия трещин между стержнями арматуры, должны быть не более:

- в железобетонных балках и плитах:

200 мм - при высоте поперечного сечения, h ≤ 150 мм;

1,5h и 400 мм - при высоте поперечного сечения h > 150 мм; "

Понимать этот пункт следует так. Например рассчитывается однопролетная плита перекрытия высотой до 150 мм и по расчету для армирования 1 м ширины такой плиты требуется 3.43 см2арматуры. Согласно таблицы 170.2 для армирования можно использовать 1 стержень диаметром 22 мм, 2 стержня диаметром 16 мм, 3 стержня диаметром 14 мм, 4 стержня диаметром 12 мм, 5 стержней диаметром 10 мм, 7 стержней диаметром 8 мм и т.д. Так вот, для армирования такой плиты следует принимать не менее 5 стержней диаметром 10 мм . Именно это и обеспечит более равномерное распределение напряжений и деформаций и более эффективное вовлечение в работу бетона. Потому как расчетная схема и реальная работа конструкции - две большие разницы и когда мы рассматриваем материал 1 м ширины железобетонной плиты, как обладающий одинаковыми свойствами по всей ширине, мы делаем очень большое допущение. А чем более равномерно по рассматриваемой ширине будет распределена арматура, тем ближе будет расчетная схема к реальной работе конструкции.

Фундамент монолитная плита чертеж. Конструктивное решение монолитной железобетонной фундаментной плиты

Разработано несколько конструктивных решений монолитных фундаментных плит. Классическим решением является конструкция монолитной фундаментной плиты, приведенная на рис. 1.

Рис. 1. Конструкция классической монолитной железобетонной фундаментной плиты:  1 – монолитная железобетонная плита (δ = 400 мм); 2 – защитная цементно-песчаная стяжка (δ = 90 мм); 3 – гидроизодяция (3 слоя филизола); 4 – выравнивающая цементно-песчаная стяжка (δ = 90 мм); 5 – бетонная подготовка (δ = 100 мм); 6 – щебеночная подготовка (δ = 200 мм); 7 – верхние продольные стержни; 8 – плоские поддерживающие каркасы; 9 – нижний ряд арматурных стержней; 10 – пластмассовые фиксаторы

Монолитные фундаментные плиты – это разновидность мелкозаглубленных фундаментов, то есть глубина заложения его подошвы выше расчетной глубины сезонного промерзания грунта. Глубина их заложения от поверхности земли составляет 40–50 см. От незаглубленных ленточных фундаментов они отличаются тем, что основания плит жестко армируются по всей плоскости. Армирование монолитных фундаментных плит вязаными или сварными каркасами по всей плоскости позволяет обеспечить совместную работу фундамента с грунтовым основанием и тем самым избежать разрушения тела фундаментной плиты при деформациях основания фундамента, вызванных замерзанием или оттаиванием грунта.

Совместность работы фундаментной плиты с грунтовым основанием позволяет эффективно применять монолитные фундаментные плиты при больших нагрузках на фундамент (высотные здания), строительстве на слабых и неравномерно сжимаемых грунтах, а также в сейсмически активных районах.

Наличие в конструкции фундаментов слоя теплоизоляция позволяет без дополнительных технологических операций обеспечить требуемое термическое сопротивление теплопередаче полов по грунту. С учетом больших нагрузок, передаваемых на монолитные фундаментные плиты надземной частью эксплуатируемых зданий и сооружений, в качестве теплоизоляции рекомендуется применять плитный экструдированный пенополистирол.

Водопоглощение по объему этого утеплителя не более 0,2 %. Он не гниет и имеет высокие эксплуатационные характеристики. Его расчетное значение коэффициента теплопроводности равно 0,033 – 0,036 Вт/(мС). Плитный экструдированный пенополистирол имеет прочность на сжатие, при 10 % линейной деформации – не менее 40 кПа, что позволяет применять его в фундаментах высотных зданий и сооружений.
