Пример расчета монолитной железобетонной плиты перекрытия. Основные параметры

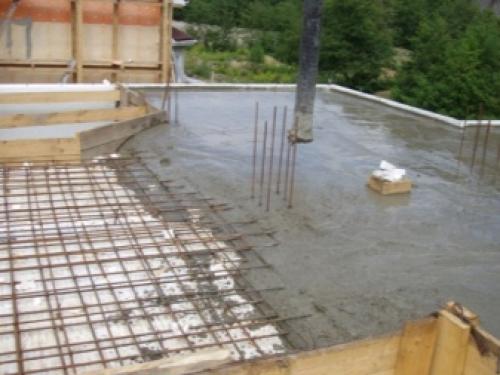

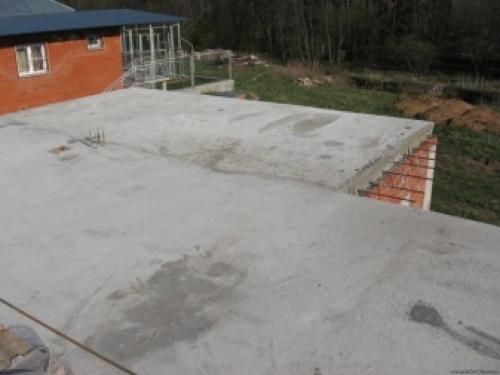

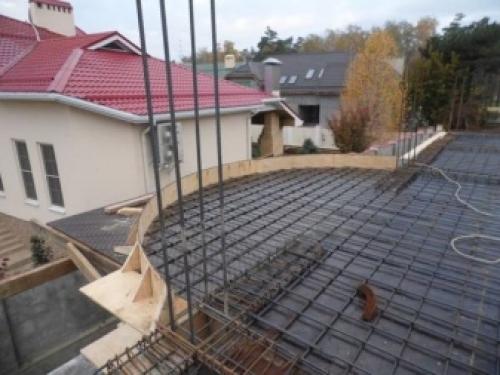

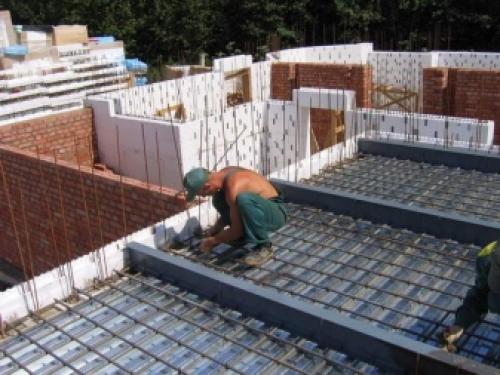

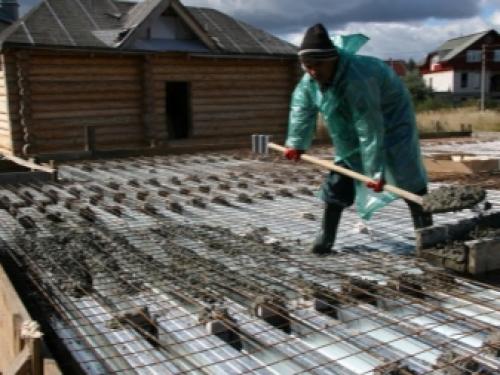

Пример расчета монолитной железобетонной плиты перекрытия. Основные параметры

Схема расчета бетона на фундамент.

Вышеприведенный расчет был простым, но, чтобы уменьшить количество арматуры, его следует усложнить, т. к максимальный изгибающий момент будет действовать лишь в центральной части плиты. Момент в местах приближения к опорам-стенам стремится к нулю, следовательно, остальные метры, исключая центральные, можно армировать, используя арматуру, которая имеет меньший диаметр. А вот размер ячеек для арматуры, которая имеет диаметр, равный 10 мм, увеличивать не следует, так как распределенная нагрузка на плиту перекрытия считается условной.

Следует помнить, что существующие способы расчета монолитной плиты перекрытия, которая опирается по контуру, в условиях панельных построек предполагают применение дополнительного коэффициента, который будет учитывать пространственную работу изделия, ведь воздействие нагрузки заставит плиту прогибаться, что предполагает концентрированное применение арматуры в центральной части плиты. Использование подобного коэффициента позволяет максимум на 10 процентов уменьшить сечение арматуры. Но для железобетонных плит, которые изготавливаются не в стенах завода, а в условиях стройплощадки, применение дополнительного коэффициента не обязательно. Прежде всего это обусловлено необходимостью дополнительных расчетов на раскрытие возможных трещин, на прогиб, на уровень минимального армирования. Более того, чем большее количество арматуры имеет плита, тем меньше окажется прогиб в центре и тем проще его можно устранить либо замаскировать в процессе финишной отделки.

Так, если использовать рекомендации, которые предполагают расчет сборной сплошной плиты перекрытия общественных и жилых зданий, тогда площадь сечения арматуры, которая принадлежит к нижнему слою, по длине плиты окажется равна примерно А₀₁= 9.5 см², что примерно в 1.6 раза меньше полученного в данном расчете результата, но в этом случае необходимо помнить, что максимальная концентрация арматуры должна оказаться посредине пролета, поэтому разделить полученную цифру на 5 м длины не допустимо. Однако это значение площади сечения позволяет приблизительно оценить, какое количество арматуры можно сэкономить после проведения расчетов.

Расчет жб плиты перекрытия онлайн. Параметры плиты

Основные

Данные параметры аналогичны параметрам фундаментной монолитной ж/б плите, но с небольшими дополнениями:

• Лаз – это квадратура, которая будет вычитаться из общей квадратуры плиты. Лаз подразумевает то, что монолитная плита перекрытия применяется либо к цокольному этажу, либо к ленточному с подвалом или погребом.
• Глубина выкопки – толщина слоя, который будет сниматься внутри фундамента. Если вы это сделали на этапе выкопки котлована, то введите в данное поле значение «0».
• Толщина подбетонки – слой тощего бетона для гидроизоляции, которая включена в данный расчет по умолчанию. Если вы хотите отказаться от гидроизоляции, то введите в данное поле значение «0» и в принудительном порядке скройте всё что связано с гидроизоляцией в стоке услуг и материалов (внизу расчета).

Узел сопряжения перекрытия с несущей стеной

Здесь вы можете выбрать применять вам доборный блок и утеплитель для периметра монолитной плиты перекрытия ил нет.

На изображении ниже показаны основные комбинации того, что предлагает наш калькулятор. В качестве доборного блока мы выбрали газобетон. При выборе любого другого материала решения по данному узлу сопряжения со стеной будут аналогичны.

На изображение показан лишь один вариант монолитного связывающего пояса дома, который просчитывается в шаблонах коробки дома. Пояс имеет аналогичные решения как и у перекрытия, а также его ещё можно выполнить из кирпича.

Периметр утепления и/или кладки доборных блоков

Если периметр плиты, который требует облицовки блоком и/или утепления, равен общему периметру плиты и при условии, что применяется доборный блок, то опалубки по периметру плиты не будет. Если же периметр плиты, требующий облицовки блоком и/или утепления, меньше общего периметра плиты, как это показано на примере ниже, то опалубка будет просчитана только для того участка, где заливка идет по внешнему периметру наружных стен.

Параметры ленты

Введите параметры стен дома. Если у вас только один тип внутренних несущих стен, то дополнительно к наружным стенам заполните «Внутренние стены (1 тип)». Перегородки не нужно вводить во «Внутренние стены (2 тип)», т.к. этот набор данных предназначен для внутренних несущих стен второго типа , что встречается достаточно редко, но встречается.

Монолитная плита перекрытия 12 см. В каких случаях нужно именно устройство монолитных перекрытий

Монолитное железобетонное перекрытие является самым надежным, но и самым дорогим из всех существующих вариантов. Следовательно, необходимо определить критерии целесообразности его устройства. В каких же случаях целесообразно устройство монолитных перекрытий?

1. Невозможность доставки/монтажа сборных железобетонных плит. При условии осознанного отказа от других вариантов (деревянное, облегченное Terriva и т.п.).
2. Сложная конфигурация в плане с “неудачным” расположением внутренних стен. Она в свою очередь не позволяет разложить достаточное количество серийных плит перекрытия. То есть требуется большое количество монолитных участков. Затраты на подъемный кран, и на опалубку не рациональны. В этом случае лучше сразу переходить к монолиту.
3. Неблагоприятные условия эксплуатации. Очень большие нагрузки, крайне высокие значения влажности, не решаемые полностью гидроизоляцией (автомойки, бассейны и т.д.). Современные плиты перекрытия обычно выполняют предварительно напряженными. В качестве армирования применяют натянутые стальные тросы. Их сечение в виду очень высокой прочности на растяжение очень небольшое. Такие плиты крайне уязвимы для коррозионных процессов и  характерны хрупким, а не пластичным характером разрушения.
4. Совмещение функций перекрытия с функцией монолитного пояса. Опирание сборных железобетонных плит непосредственно на кладку из легких блоков, как правило, не допускается. Необходимо устройство монолитного пояса. В тех случаях, когда стоимость пояса и сборного перекрытия идентична или превышает цену монолита, целесообразно остановиться именно на нем. При опирании его на кладку с глубиной, равной ширине пояса, устройство последнего обычно не требуется. Исключение могут составить сложные грунтовые условия: просадочность 2-го типа сейсмическая активность закарстованность и т.д.

Источник: https://armatura-dlya-fundamenta.aystroika.info/stati/armirovanie-monolitnoy-plity-perekrytiya-i-osnovy-rascheta-ukladka-armatury

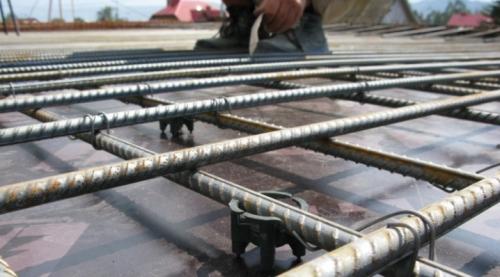

Монолитная плита перекрытия 15 см. Монолитное перекрытие своими руками

Строительство любого дома или постройки подразумевает установку перекрытий, располагающихся между этажами или на чердаке. Часто для реализации такой задачи применяются изделия из дерева. Деревянные элементы несложно делать и устанавливать, но они имеют невысокие тепло- и шумоизоляционные характеристики, поэтому заметно уступают перекрытиям, выполненным из бетона. По этой причине лучше отдавать предпочтение бетонному варианту. Причем сделать монолитное перекрытие своими руками довольно просто.

Устройство

Если говорить об устройстве рассматриваемого перекрытия, то оно формируется из специального бетона армированного типа. Бетон заливается в опалубку, которая не деформируется впоследствии и не прогнется при нагрузке. Для создания своими руками такого изделия потребуется пиломатериал, инструменты для подгона, раскраивания и собирания щитов. После осуществления распалубки оно может применяться в стропильном механизме.

Расходником станет арматура, а также забетонированными окажутся коммуникации. Наиболее сложной будет плита перекрытия подвала – из-за большого количества вводных узлов механизмов инженерного типа.

Расчет нагрузки

Во время использования перекрытие монолитного типа подвергается воздействию разнообразных нагрузок:

• временных;
• постоянных.

Если говорить о первых, их величина будет связана с весом коммуникаций инженерного типа, отделки пола, потолков, мебели, а также числом людей, которые находятся в помещении. Во втором случае передача осуществляется массой стен здания, перегородками внутреннего типа и массой кровли, которая еще и воспринимает дополнительную массу от ветра и снеговых нагрузок. Когда работа по возведению стен полностью выполнена, и их уровень подогнан, можно обустраивать саму плиту.

Нагрузка, действующая на изделие, определяется толщиной перекрытия из железобетона. Например, если толщина составляет около 20 сантиметров, то каждый квадратный метр поверхности может принимать до полутонны нагрузки полезного типа.

Если расчет выполнить правильно, то можно оценить нагрузочную способность плиты из железобетона с учетом реальных эксплуатационных условий, а значит, и не дать образовываться трещинам.

На точность осуществления расчетов будут влиять следующие аспекты:

• толщина плиты железобетона;
• используемая марка бетона;
• показатель нагрузки расчетного типа на квадратный метр перекрытия;
• габариты.

Следует понимать, что при проектировании железобетонных перекрытий должен быть составлен точный план, который обычно представляет собой чертеж.

При подборе пролетной длины необходимо соотносить ее толщиной плиты. Данное соотношение должно быть примерно 30: 1. Но при осуществлении самостоятельного создания проекта делать что-то толще, чем 40 сантиметров смысла нет, ведь несущая способность увеличивается вместе с ее массой, а также напряжениями статического характера. По этой причине допустимая нагрузка на перекрытия самодельного типа редко когда будет выше 1,5-2 тонн на квадратный метр.

Правда, можно исправить данную ситуацию, если включить в конструкцию несущего типа двутавровые балки из стали, которые уложены на разровненную бетоном поверхность кладки стен несущего типа. Еще один вариант, как можно поднять пролетную длину при сохранении свободной планировки, – осуществить упор всей конструкции на колонны. Если толщина монолитного решения до 40 сантиметров, а длина пролета в 4 направления от колонн – 12 метров, то площадь опорного сечения будет составлять 1-1,35 квадратных метра. Но это возможно лишь в том случае, если арматурное сечение, которое закладывается в колонне, будет составлять не менее 1,5%.

Источник: https://armatura-dlya-fundamenta.aystroika.info/stati/osnovnye-pravila-ustroystva-monolitnyh-perekrytiy-kogda-bez-ustroystva-monolitnogo-perekrytiya

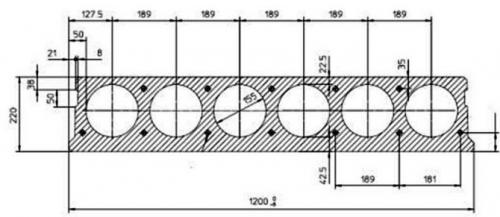

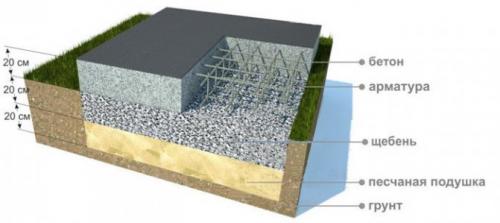

Расчет толщины бетонной плиты перекрытия. Основные виды

Монолитные железобетонные перекрытия могут быть частично или полностью опертыми по контуру, с защемлением на опорах либо со свободным опиранием. В практике монолитного строительства довольно часто встречаются плиты, которые защемлены по одной кромке (консольные) либо опертые в углах (точках), к примеру, безбалочного перекрытия. Расчет нагрузки содержится в данном материале.

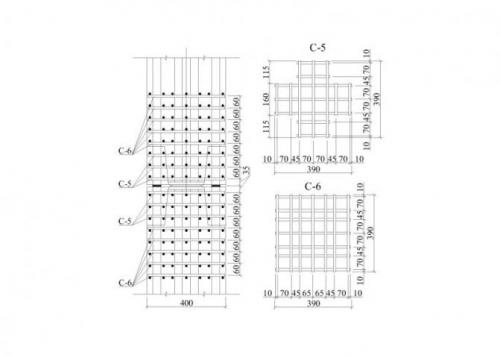

Схема расположения сеток армирования.

По расчетной схеме подразделяются на балочные (однопролетные-разрезные, неразрезные-многопролетные, консольные), работающие в нескольких направлениях, которые существуют однопролетные (с нешарнирным либо шарнирным опиранием по кромкам) или многопролетные неразрезные.

Плиты считаются балочными, если усилия, которые действуют в одном направлении, очень малы по сравнению с усилиями, которые действуют в другом направлении. К балочным относятся плоские прямоугольные равномерно нагруженные, которые опираются по двум противоположным сторонам, помимо того, плиты, которые опираются по контуру либо защемлены по 4 либо 3 сторонам при соотношении пролетов. В нормативных документах граничное отношение пролетов ограничивается цифрами 3 либо 2.

Схема армирования

При пролетах 6-8 м монолитные перекрытия необходимо выполнять плоскими, а при больших значениях – плоскими с межколонными балками или стенами, пустотными либо ребристыми. Для зальных помещений, которые имеют пролет 12-15 м, нужно использовать кесонные, пустотные и ребристые перекрытия при опирании на балки или стены по 4 сторонам.

При пролетах более 7 м перевязка должна производиться с применением дополнительной предварительно напряженной арматуры из высокопрочных канатов класса К7 без сцепления с бетоном.

Обязательно должен быть проведен расчет.

Толщина из железобетона кесонного часторебристого перекрытия должна быть как минимум 25-30 мм.

Монолитная железобетонная должна армироваться стандартной сварочной сеткой либо вязаной конструкцией.

Схема армирования бетонной плиты.

Диаметр рабочих стержней сварной конструкции необходимо использовать не менее 3 мм, а вязаной – как минимум 5,5 мм. Расстояния между рабочими стержнями должны быть не более чем 400 мм.

В частном и многоэтажном строительстве не получится обойтись без плит перекрытия, которые существуют нескольких видов: монолитные, балочные и сборные железобетонные. В малоэтажном и частном строительстве чаще всего используется процедура самостоятельного армирования перекрытия, которые благодаря связке бетона и арматуры способны обладать повышенной прочностью. Помимо того, таким же образом в дом могут выполнены лестничные ступени, арочные и армированные перемычки.
