Планируя постройку частного дома, следует обратить особое внимание на конструкцию арматурной решетки, воспринимающую значительные нагрузки на фундамент. Квалифицированно разработанная схема силовой решетки и применение оптимального сечения арматуры позволяет обеспечить требуемый запас прочности фундаментной базы, а также ее продолжительный ресурс использования.

Самостоятельно рассчитать арматуру на фундамент можно различными способами :

• с использованием программных средств и онлайн-калькуляторов, которые выполняют расчет арматуры после введения рабочих параметров;
• выполняя вычисления вручную на основании информации о конструктивных особенностях фундамента, величине усилий и параметрам решетки.

Фундаментная основа, воспринимает нагрузку от массы здания и равномерно распределяет ее на опорную поверхность почвы.

Возведение зданий осуществляется на различных типах оснований :

• ленточных;
• плитных;
• столбчатых.

Расчет арматуры для ленточного фундамента

До начала вычислений следует разобраться с конструкцией силового каркаса, который состоит из следующих элементов :

• вертикальных и поперечных стержней, между которыми выдержан равный интервал;
• вязальной проволоки, соединяющей продольно расположенные перемычки и вертикальные прутки;
• муфт, обеспечивающих прочное соединение и удлинение арматурных прутков.

Для каждого вида основания применяется своя схема армирования фундамента, которая зависит от следующих факторов :

• характеристик почвы;
• габаритов здания;
• конструктивных особенностей строения;
• действующих нагрузок.

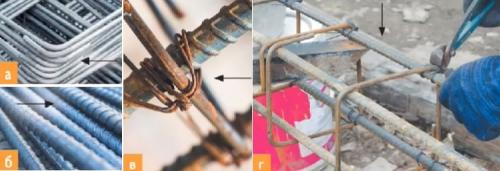

Применяется арматура, имеющая ребристую поверхность, которая отличается :

• размером сечения;
• классом;
• уровнем воспринимаемых нагрузок;
• расположением в силовой решетке;
• стоимостью.

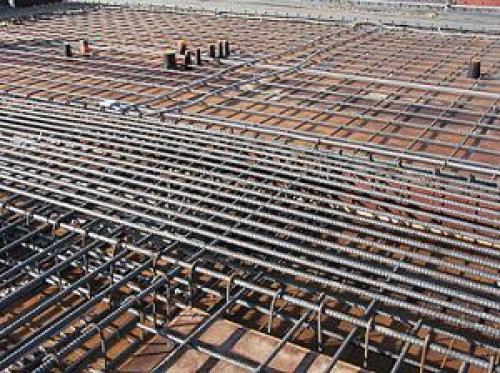

Укладка арматуры в ленточный фундамент

Для различных фундаментов на основании вычислений определяются следующие сведения :

• количество арматуры для фундамента;
• сортамент вертикальных и поперечных прутков;
• общая масса арматурного каркаса;
• методы фиксации стальных стержней в силовой конструкции;
• технология сборки несущей решетки;
• шаг обвязки арматурных элементов.

Важно правильно выполнить расчет. Арматура для фундамента в этом случае обеспечит необходимый запас прочности. Рассмотрим, какие необходимы исходные данные для расчетов, а также изучим методику выполнения вычислений для различных типов фундаментов.

Нужна ли арматура в ленточном фундаменте.

обладает наиболее привлекательными качествами с любой точки зрения.

Он экономичен, имеет большой запас прочности, создается из относительно небольшого количества строительных материалов при ограниченных объемах работ.

Технологическая последовательность работ проста и доступна любому человеку, даже не имеющему опыта или специальной подготовки.

Единственная задача — обеспечение жесткости ленты, исключающее возможность разрушения.

Для этого применяют специальную процедуру — армирование.

Основной материал, из которого делается лента — бетон. Он выдерживает высокое давление, но не обладает эластичностью и не выдерживает растяжений или изгибов.

Жесткость и неподвижность основания обеспечивает арматурный каркас, установленный внутри бетонной ленты и не позволяющий ей изменять свою конфигурацию . Он представляет собой фигуру в виде пространственной решетки, которая собирается из специальных стержней в определенном порядке.

Принцип работы каркаса прост — его конструкция повторяет несколько уменьшенную форму ленты. При появлении изгибающих нагрузок арматурные прутки, расположенные внутри, работают на растяжение и удерживают бетонную отливку от перелома.

Без них лента сломается при сезонных подвижках почвы.

Как работает арматура

Основные элементы каркаса — горизонтальные стержни. Они имеют увеличенную по сравнению с остальными прутками толщину, располагаются на небольшом (примерно 5 см) расстоянии от поверхностей.

Вертикальные прутки — хомуты — служат для поддержки несущих элементов и послебетона становятся практически не нужны.

При появлении растягивающих или изгибающих напряжений, стальные стержни начинают принимать их на себя, одна часть работает на сжатие, а противоположные — на растяжение . Бетон без последствий выдерживает давление, а растяжение принимают арматурные прутки, способные переносить значительные нагрузки.

Это обеспечивает целостность ленты, увеличивает ее несущую способность и долговечность.

Как рассчитать нагрузки на основание

Нагрузка на основание фундамента складывается из веса всей постройки.

Она включает в себя вес следующих элементов:

• Основание.
• Стены.
• Перекрытия.
• Крыша.

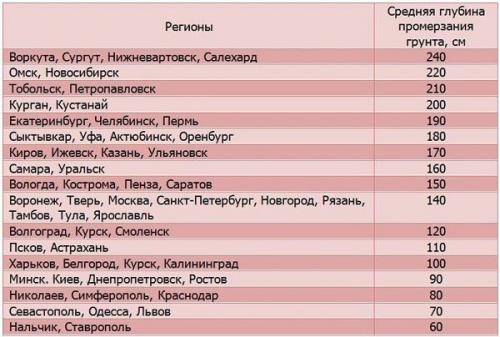

Кроме того, необходимо учитывать внешние воздействия — ветровые нагрузки, вес снега в зимний период и т.п. Поэтому задача определения веса должна решаться комплексно. Некоторые данные (количество снега,промерзания грунта, удельный вес материалов) можно найти в таблицах СНиП.

По площади и толщине определяется объем всех элементов постройки. Затем объем умножается на удельный вес, получая в результате вес того или иного элемента конструкции дома . Затем все полученные значения складываются, к ним прибавляется вес снега (находится в таблицах СНиП) и примерный вес мебели, домашней утвари, бытовой техники и т.п.

ОБРАТИТЕ ВНИМАНИЕ!

Процедура сложная и требует внимания и тщательности, но выполнять ее придется в любом случае.

Виды и размеры арматуры

Для армирования ленточного фундамента используются два вида арматуры:

• Металлическая. Изготавливается из горячекатаного стального прутка с нанесенными ребрами, способствующими сцеплению стержня с массивом бетона.
• Композитная. Существуют три основных вида — стеклопластиковая, углепластиковая и базальтопластиковая арматура. Этот вид появился относительно недавно, строители относятся к нему с осторожностью.

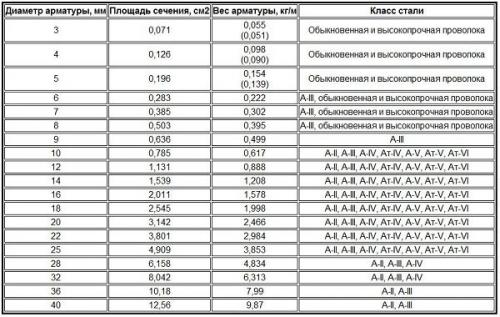

Несущие стержни имеют разные размеры — 6,8,10,12,14,16,18 мм и т.д. до 80 мм в диаметре. К омпозитные прутки имеют меньший диапазон размеров от 3,5 до 48 мм. Для изготовления хомутов применяют более тонкие прутки с гладкой поверхностью.

Наиболее распространена металлическая арматура, имеющая высокую прочность, обеспечивающая целостность и несущую способность фундамента. Относительный недостаток — склонность к коррозии и большой вес материала.

Композитные стержни значительно легче металлических, обходятся дешевле и не подвержены коррозии. Единственным недостатком можно считать неспособность изгибаться, что в некоторых случаях бывает необходимо.

Кроме того, соединение на сварку для них недоступно. Специалисты пока не успели составить достаточно веское мнение о композитной арматуре, она появилась не так давно, чтобы успеть собрать статистику и предметно изучить ее рабочие качества.

Как выбрать арматуру и какая должна использоваться

Для выбора диаметра стержней существует простая методика:

1. Вычисляется площадь сечения бетонной ленты. Например, при ширине 0,4 и высоте 0,6 м площадь составит 0,24 м2 или 240000 мм2.

Армирование ленточного фундамента под дом из газобетона. Как армировать ленточный фундамент для газобетонного дома

Правильное армирование ленточного фундамента залог его жесткости и долговечности. Помимо самого арматурного каркаса, на долговечность фундамента влияет пучинисость грунта, правильная песчано-щебневая подушка, марка бетона и другие аспекты.

Из данной статьи вы узнаете конкретно про особенности создания каркаса из арматуры. О других важных элементах ленточного малозаглубленного фундамента вы можете узнать в нашей предыдущей статье по ссылке..

1. Минимальное сечение продольной арматуры в фундаменте должно составлять 0.1% от сечения фундамента.

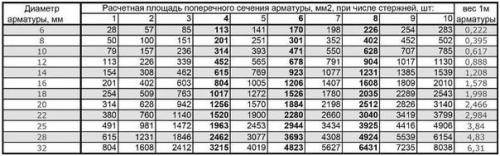

2. Определить количество и диаметр арматуры можно по таблице.
3. Основную нагрузку воспринимает продольная арматура.
4. Продольную арматуру нужно использовать от 12 до 16 мм.
5. Максимальное расстояние между рабочими стержнями продольной арматуры – 40 см.
6. Расстояние между (рамками) – 30-40 см, на углах по 20 см.
7. Рамки изготавливаются из арматуры 6-8 диаметра.
8. Весь каркас связывается вязальной проволокой.
9. Нахлест продольных прутков арматуры - 50 диаметров.

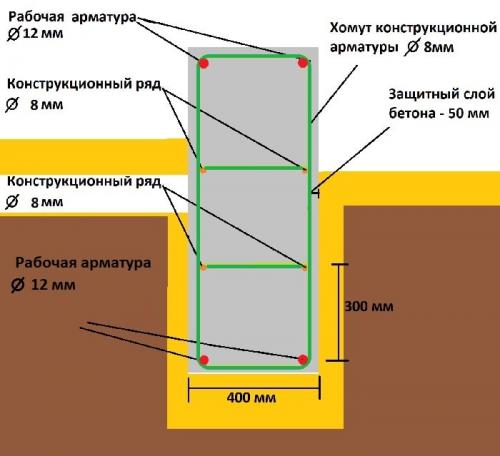

10. Для фундаментной ленты высотой более 70 см, должен добавляться конструктивный ряд продольной арматуры диаметром 8 мм.
11. Расстояние между рядами конструктивной продольной арматуры должно быть менее 40 см.
12. Диаметр поперечной арматуры должен быть не менее ¼ от диаметра рабочей продольной арматуры, но не менее 6 мм.
13. Углы фундамента должны быть усилены дополнительными г-хомутами и загибами, смотрите схемы армирования углов.
14. Защитный слой бетона должен составлять 5 см со всех сторон.

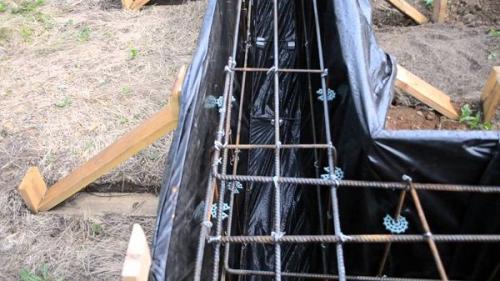

15. Перед установкой каркаса в траншею, постелите снизу пленку, она будет служить дополнительной гидроизоляцией.
16. Если у вас проблемные грунты под фундаментом, то для большей жесткости, рекомендуется армировать ленту шестью рабочими прутками продольной арматуры, или увеличить их диаметр.
17. Если ширина основания составляет более 50 см, то лучше использовать схему армирования шестью прутами.
18. Чем выше марка бетона, тем лучше защищена арматура от воды.
19. Рекомендуется заливать ленту бетоном класса B20-B25, что соответствует марке М250-М350.
20. Бетон должен заливаться за один раз, монолитно, промежуток между заливками не должен превышать двух часов.

Шаг арматуры в ленточном фундаменте. Какие схемы существуют?

Существует две установленные схемы продольной установке арматуры:

• В четыре прута;
• В шесть прутьев.

Если принять ширину основания для фундамента более чем 500 мм, то используется вторая схема. Это зависит от норм, которые предписывают рядом расположенные стержни укладывать с интервалом 400 мм друг от друга.

Боковая продольная арматура должна отходить от бетонных стенок на 50-70 мм. Это способствует сохранению защитного слоя бетона на каркасе.

При возведении фундамента любой высоты применяется два пояса армирования:

• Верхний.
• Нижний.

Типовые схемы по устройству углов и Т-образных примыканий применяются хомуты:

• В виде «Г» элементов.
• В виде «П» элементов.

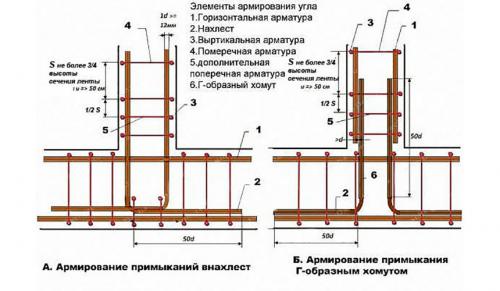

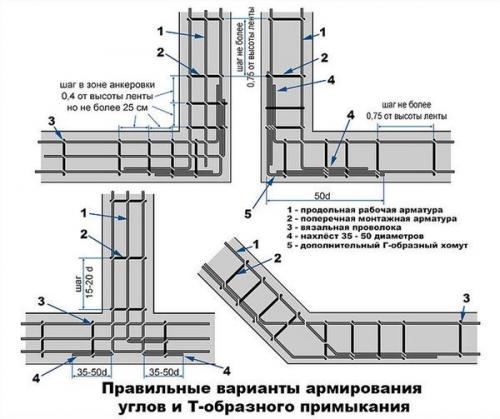

На рисунке изображен чертеж схемы армирования ленточного фундамента с применением Г и П элементов:

Гнутые элементы должны быть продолжением основных продольных прутьев и «наслаиваться» на них на 600-700 мм, но не короче 50 диаметров арматуры. Шаг арматуры в местах расположения углов вычисляется по соотношению: 0,75 х высоты фундамента.

Детальная информация по армированию содержится в СНиП 2.03.01-84 и СНиП 2.02.01-83 .

Выбор и расчет

При армировании необходимо использовать арматуру класса АIII. Она отличается рифленой поверхностью. Ее применяют для продольных и поперечных хлыстов, а также в упрочнении углов.

Такой тип, по сравнению с гладкой, имеет лучшую сцепляющую способность с бетоном. Гладкие класса АI применяют для вертикальных элементов.

Допустимо применять только горячекатаную сталь марок:

• Ст3кп;
• 35ГС;
• 35Г2С;
• 32Г2Рпс;
• 22Х2Г2АЮ;
• 22Х2Г2Р;
• 80С;
• 20ХГ2Ц.

В настоящее время помимо стандартных металлических прутков применяют арматуру из стеклопластика. Ее прочность выше, чем у стальной. Но такой тип чаще используется в крупногабаритном строительстве для уменьшения нагрузки.

Упрощенный план расчета:

1. Чтобы рассчитать сечение рабочих прутьев необходимо взять 0,1% площади сечения фундамента, а именно, для фундамента длиной:
   • менее 3м применимо сечение в 10мм;
   • более 3м — сечение необходимо применять не менее 12 мм, но не более 40 мм.
2. Горизонтальная арматура составляет более 25% толщины рабочего прутка (минимальное значение 6 мм).
3. Вертикальные стержни рассчитываются согласно высоты фундамента:
   • менее 0,8м принимается сечение в 6мм;
   • более 0,8м принимается сечение в 8мм и более.

Данные формулы применимы только при возведении небольших построек. Габаритные строения в соответствие со СНиП требуют учитывать запас арматуры для обеспечения достаточной прочности.

При планировании постройки в три этажа и выше, либо при наличии подвижных грунтов, предпочтительнее заказать расчет и схему в специализированной строительной фирме.
