Наличие арматуры для фундамента в бетонной заливке позволяет значительно увеличить прочностные характеристики конструкции. Связано это с наличием внутренних элементов жесткости, прочно связанных между собой. В настоящее время в строительстве нашли применение следующие виды арматуры:

Разновидности арматуры

1. Пластиковая – современный аналог, активно распространяющийся на строительном рынке. Отсутствие длительного опыта использования не позволяет однозначно судить о преимуществах и недостатках этого материала. Ниже остановимся на них подробнее.
2. Стальная – традиционный вариант, прошедший испытание временем и веками эксплуатации, которые и выявили основные преимущества данного материала. В свою очередь, данный вид подразделяется на два подвида:

• Гладкая арматура представляет собой стальные стержни круглого сечения с гладкой цилиндрической поверхностью;
• Рифленая отличается наличием на поверхности прута выпуклых элементов, располагающихся под углом к продольной оси детали. Их наличие обеспечивает лучшую связку с бетоном и придает надежность всей конструкции фундамента.

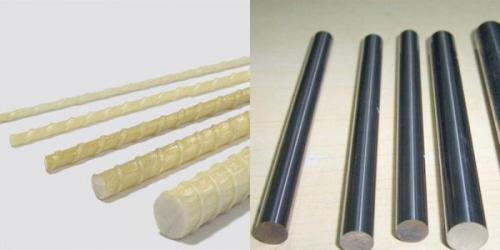

Гладкая и пластиковая арматура

Каждый материал имеет свои преимущества и недостатки. Для сравнения аналогов рассмотрим их эксплуатационные качества.

Стальная арматура

Сталь является достаточно прочным черным сплавом, что позволяет в конечном итоге получить высокую прочность ленточного фундамента и других видов оснований дома. Применение прутков достаточного диаметра гарантирует нивелирование отрицательного воздействия вертикальных деформаций почвы, возникающих в межсезонье или при изменении уровня грунтовых вод. Наибольшее применение получила арматура 12 для фундамента с рифленой поверхностью.

Наличие в сплаве железа оказывает негативное воздействие на химическую стойкость материала. Особенно это проявляется при контакте арматуры с водой, что приводит к коррозионному разрушению. Чтобы стальная арматура для фундамента дольше сохраняла свою механическую прочность, при укладке необходимо обеспечивать зазор от нее до опалубки не менее 50-60 мм. Слой бетона предотвратит контакт с водой и образование ржавчины.

Пластиковая арматура

Достаточно новый материал на российском строительном рынке, еще не получивший широкого признания. Строителей и инженеров настораживает высокий коэффициент продольного удлинения материала. Гибкая арматура для фундамента, в отличие от стальной предшественницы, может растягиваться. Это негативно сказывается и на прочности всего основания дома.

Из положительных аспектов арматуры из стеклопластика можно выделить следующие:

• Значительное снижение расходов на перевозку благодаря намотке в бухты;
• Высокая стойкость к воздействию влаги и различных реагентов;
• Низкая масса.

По общему мнению, такой вид арматуры можно применять лишь для малонагруженных фундаментов, например под каркасными строениями. Под домами из бруса , бревна, блоков и особенно кирпича инженеры-проектировщики опасаются устанавливать такие стержни.

Сколько нужно арматуры для ленточного фундамента 6х6. Расчет арматуры для фундамента

Достоверная информация, предложенная вашему вниманию в данной статье, поможет вам легко провести вычисления: определить диаметр и метраж железного прута, выбрать схему вязания каркаса или решётки, не прибегая к платным услугам предприимчивых специалистов.

Металлопрокат, который применяют при сооружении железобетонных конструкций, выполняет важнейшие функции по обеспечению долговечности и безопасности. Правильно сочетая рифленый и гладкий стержень, строители устраивают прочный остов, который впоследствии возьмет на себя большую часть нагрузок, и предотвратит образование деформаций — прогибов, осыпания и растрескивания бетона.

Существуют различные методики, позволяющие быстро и довольно точно определить, сколько нужно арматуры на фундамент как путем профессионального подхода, так и «на глазок», основываясь на опыте мастеров. Прежде чем освоить их с целью снижения затрат, следует уделить внимание качеству закупаемого материала — его сорту, марке стали, толщине, массе и виду поверхности (рифленой или гладкой).

Выбор следует основывать на требованиях ГОСТ 5781—2003, согласно которому отечественная промышленность производит 5 классов профильных металлических изделий:

• I и II — это гладкий металлический прокат, поставляемый в мотках или стержнях с d от 10; 12; 16 до 40 mm.
• III — это пруток с рифлением различной глубины и модификации. Данная категория маркируется, как А III, ассортимент поставляется с различной толщиной сечения.
• IV и V присваивают металлоизделиям, способным выдерживать наивысшие перегрузки, которые свойственны высоткам и объектам недвижимости специального назначения.

На заметку.

Сколько нужно арматуры на фундамент калькулятор. Информация по назначению калькулятора

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Л енточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

С уществует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

П роектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Калькулятор расчета арматуры. Калькулятор арматуры

Калькулятор арматуры 1

Калькулятор арматуры 2

Расчет арматуры

Калькулятор арматуры 1
Рассчитает общий вес арматуры, ее общий объем, вес одного метра и одного стержня арматуры.
По известным диаметру и длине арматуры.
Калькулятор арматуры 2
Рассчитает общую длину арматуры, ее объем и количество стержней арматуры, вес одного метра и одного стержня.
По известным диаметру и общему весу арматуры.
Расчет основан на весе одного кубического метра стали в 7850 килограмм.

расчет арматуры для строительства дома

при строительстве дома очень важно правильно рассчитать количество арматуры для фундамента. сделать это вам поможет наша программа. с помощью калькулятора арматуры можно, зная вес и длину одного стержня узнать общий вес необходимой вам арматуры, либо необходимое количество стержней и их общую длину. эти данные помогут быстро и легко рассчитать объем арматуры для выполнения необходимых вам работ.

расчет арматуры для разного типа фундаментов

для расчета арматуры нужно также знать и тип фундамента дома. здесь существует два распространенных варианта. это плитный и ленточный фундаменты.

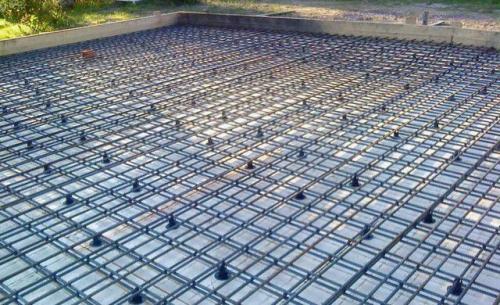

арматура для плитного фундамента

плитный фундамент применяется там, где на пучинистый грунт требуется установить тяжелый дом из бетона или кирпича с большими по массе железобетонными перекрытиями. в таком случае фундамент требует армирования. производится оно в два пояса, каждый из которых состоит из двух слоев стержней, расположенных перпендикулярно друг к другу.
Рассмотрим вариант расчета арматуры для плиты, длина стороны которой составляет 5 метров. Арматурные стержни размещаются на расстоянии порядка 20 см друг от друга. Следовательно, для одной стороны потребуется 25 стержней. На краях плиты стержни не размещаются, значит, остается 23.
Теперь, зная количество стержней, можно рассчитать их длину. Здесь следует обратить внимание, что пруты арматуры не должны доходить до края 20 см, а, значит, исходя из длины плиты, длина каждого стержня составит 460 см. Поперечный слой, при условии, что плита имеет квадратную форму, будет таким же. Также мы должны рассчитать количество арматуры, необходимое для соединения обоих поясов.
Предположим, что расстояние между поясами 23 см. В таком случае одна перемычка между ними будет иметь длину в 25 см, так как еще два сантиметра уйдут на крепление арматуры. Таких перемычек в нашем случае будет 23 в ряду, поскольку они делаются в каждой ячейке на пересечении поясов арматуры. Располагая этими данными, мы можем приступать к расчету с помощью программы.

арматура для ленточного фундамента

ленточный фундамент используется там, где на не слишком устойчивом грунте предполагается возводить тяжелый дом. представляет собой такой фундамент ленту из бетона или железобетона, которая тянется по всему периметру здания и под основными несущими стенами. армирования такого фундамента также производится в 2 пояса, но благодаря специфике ленточного фундамента арматуры на него потребляется гораздо меньше, а, значит, и стоить он будет дешевле.
Правила раскладки арматуры примерно те же, что и для плиточного фундамента. Только стержни должны оканчиваться уже в 30-40 см от угла. А каждая перемычка должна на 2-4 см выступать за прут, на котором она лежит. Расчет вертикальных перемычек осуществляется по тому же принципу, что и при подсчете необходимой длины арматуры для плитного фундаменты.
Обратите внимание, что и в первом, и во втором случаях арматуру необходимо брать с запасом минимум в 2-5 процентов.

Сколько нужно арматуры на фундамент 10х10. Пример расчета

Чтобы вычислить общий расход, надо будет произвести ряд несложных вычислений. Допустим, нужно залить ленточный фундамент для дома 10×10 м. Для примера возьмём наиболее распространённый вариант конструкции – так называемый «пятистенок». То есть дом, имеющий четыре наружные стены, и одну несущую внутреннюю стену. Примем сечение среднезаглубленного ленточного фундамента в 0,5 кв. м (1 м глубиной и 0,5 м шириной).

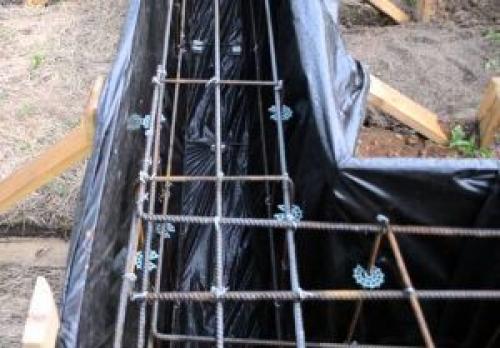

Арматура в ленточном фундаменте

Первоначально рассчитываем общую длину бетонной заливки. Периметр здания у нас получается длиной в 40 метров. К этой длине надо будет прибавить внутреннюю стену – ещё 10 метров. В итоге получаем общую длину ленточного фундамента в 50 метров.

Следующий шаг – высчитываем, сколько надо будет ниток арматуры для создания каркаса. Согласно нормативам СНиП, для фундамента сечением 0,5 м, общее сечение продольных ниток арматуры должно составлять как минимум 5 кв. см (соотношение 1:1000). Поскольку площадь сечения арматуры диаметром 10 мм составляет 0,78 см, то наименьшее количество ниток в каркасе составляет 8 штук.

При произведении расчётов, для большей надёжности каркаса, все данные необходимо округлять в большую сторону. Ещё лучше – брать все данные с разумным запасом (10-15%).

Далее, чтобы определить общий расход, умножаем протяжённость заливки на количество нитей: 50 х 8 = 400 м. Таким образом, расход арматуры диаметром 10 мм для деревянного дома размерами 10×10 м составит примерно 400 м. При этом, 400 метров –  расход арматуры только на продольные нити, без учёта поперечных перемычек.

Для определения сметной стоимости всей арматуры необходимо будет вычислить, сколько она будет весить. Это связано с тем, что стоимость металлопроката, как правило, исчисляется на вес.

Один метр 10-мм арматуры весит примерно 600 г. Следовательно, 400 м будут весить приблизительно 240-250 кг. Подобным же образом можно вычислить, сколько проката понадобится для заливки основания под постройку другого размера. Так, для деревянного дома 6х6 м вычисления будут выглядеть следующим образом. Находим периметр дома с внутренней несущей стеной: 6 х 4 + 6 = 30 м. Далее умножаем длину заливки на количество нитей: 30 х 8 = 240 метров.

Сколько арматуры нужно на плитный фундамент. Калькулятор расчета количества основной арматуры для плитного фундамента

При планировании любого фундамента, и плитного – в частности, важно заранее определиться с необходимым количеством материалов для его возведения. Обязательным условием всегда является качественное армирование, которое в данном случае чаще всего представляет собой решетчатую конструкцию из перпендикулярно увязанных прутов с периодическим рельефом, диаметром от 10 мм и выше.

Калькулятор расчета количества основной арматуры для плитного фундамента

Армирование при толщине плиты 150 мм и менее выполняется в один ярус, расположенный по центру. Однако чаще приходится сталкиваться с плитами большей толщины, и здесь уже необходимо двухъярусная конструкция. Материала потребуется немало, и в вопросах планирования такого приобретения хорошим помощником станет калькулятор расчета количества основной арматуры для плитного фундамента.

Цены на арматуру

арматура

Несколько необходимых разъяснений по порядку проведения вычислений – приведены ниже.

Калькулятор расчета количества основной арматуры для плитного фундамента

Пояснения по проведению расчетов

• Если с шагом установки и диаметром прутьев армирования вопрос решен, то дальнейший расчет сводится к самым обыкновенным геометрическим вычислениям.

Как определиться с оптимальным диаметром прутьев армирования и шагом их укладки?

Для этого на страницах нашего портала размещен специальный калькулятор расчета диаметра арматуры для плитного фундамента – при необходимости, перейдите по указанной ссылке.

• Предоставляется возможность провести расчет для одноярусной или двухъярусной армирующей конструкции.
• В программе расчета учтено, что от краев фундаментной плиты до армирующей конструкции соблюдается необходимый просвет в 50 миллиметров.
• Итоговый результат дается с учетом 10-процентного запаса, который потребуется на создание нахлестов при использовании двух или более прутов в одной линии.
• Результат дается общий в метрах, а затем еще пересчитывается на количество прутов стандартной длины – 11.7 метров.

Необходимо перевести рассчитанное количество в килограммы и тонны?

Некоторые фирмы, реализующие металлопрокат, публикуют свои прайс-листы с ценами, выраженными в стоимости тонны металла. Ничего страшного – специальный калькулятор поможет быстро пересчитать необходимое количество арматуры в его весовой эквивалент .

Минимальный диаметр арматуры в фундаменте. Расчет диаметра продольной арматуры

Согласно СНиП 52-01-2003, минимальная площадь сечения продольной арматуры в ленточном фундаменте должна составлять 0,1% от общего поперечного сечения железобетонной ленты. От этого правила и необходимо отталкиваться при выборе диаметра арматуры для фундамента.

Допустим у вас ширина ленты 40 см, а высота 100 см (1 м), то площадь сечения будет 4000 см2. Площадь сечения арматуры должна быть 0,1% от площади сечения фундамента, поэтому необходимо полученную площадь 4000 см2 / 1000 = 4см2.

Для того чтобы не рассчитывать площадь сечения каждого прута арматуры, можно воспользоваться простенькой таблицей:

При длине ленты менее 3 м, минимальный диаметр продольных стержней арматуры должен составлять 10 мм.
При длине ленты более 3 м, минимальный диаметр продольной арматуры должен приниматься 12 мм.

И так, у нас есть минимальная расчетная площадь поперечного сечения арматуры в сечении ленточного фундамента, которая равна 4 см2 (это с учетом количества продольных стержней).

При ширине фундамента 40 см, нам достаточно использовать схему армирования с четырьмя стержнями. Возвращаемся к таблице и смотрим в столбце, где приведены значения для 4-х стержней арматуры, и выбираем наиболее подходящее значение.

Таким образом, определяем, что для нашего фундамента шириной 40 см, высотой 1 м, со схемой армирования четырьмя стержнями наиболее подходящая арматура диаметром 12 мм, так как 4 прута такого диаметра будут иметь площадь сечения 4,52 см2.

Расчет диаметра арматуры для каркаса с шестью стержнями проводится аналогичным образом, только значения уже берутся из столбца с шестью стержнями.

Продольная арматура для ленточного фундамента должна быть одного диаметра. Если по каким-либо причинам арматура у Вас разного диаметра, то стержни большего диаметра необходимо использовать в нижнем ряду.
