Связывание стальных прутков в металлическую раму осуществляют различными методами. Имеется возможность заказать готовый каркас, собранный с помощью вязальной проволоки на специализированном предприятии. Однако при этом возникают дополнительные расходы, связанные с его доставкой на объект. При небольших объемах строительства это достаточно дорого и нецелесообразно. Несложно самостоятельно изучить методику вязки и своими силами выполнить все работы.
Вязка арматуры для фундамента используется несколько чаще, чем сварной метод
Соблюдайте следующую последовательность операций:
- Разработайте чертеж или эскиз будущей арматурной решетки.
- Рассчитайте суммарное количество участков, подлежащих фиксации.
- Нарежьте отрезки проволоки диаметром 1,2 мм по 30 см каждый.
- Согните кусок проволоки пополам в виде петли и подведите его к стыку прутков.
- Захватите вязальным крючком концы проволоки и протяните сквозь петлю.
- Проверьте плотность охватывания проволокой зоны соединения.
- Прокрутите рабочее приспособление, обеспечив плотную затяжку деталей.
Применение вязального крючка для фиксации деталей – недорогой способ крепления элементов. Он не предусматривает применение специального инструмента и позволяет выполнить работы с помощью подсобных рабочих.
Для сокращения продолжительности работ и облегчения вязки можно использовать:

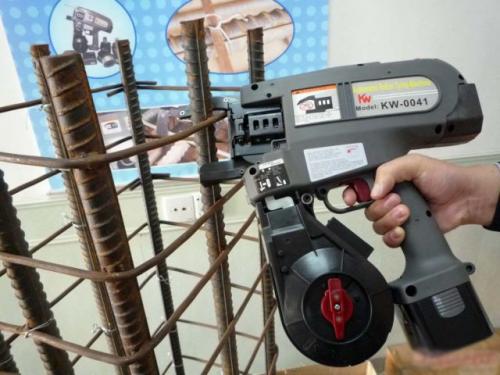

- специальный пистолет, который в автоматическом режиме подает проволоку. Работа с ним требует определенной квалификации;
- бытовой электрический инструмент с вращающимся патроном. Вполне подойдет электрическая дрель или шуруповерт, оборудованный насадкой.
Вязка каркаса по своей сути является наиболее простым способом соединения
Главные достоинства автоматизированных устройств:
- значительное увеличение производительности;
- облегчение фиксации в труднодоступных участках;
- существенное снижение трудоемкости.
Освоив технологию ручной вязки, можно своими силами выполнить работы по фиксации элементов арматурного каркаса.
Сварка арматуры внахлест
Данную технологию преимущественно применяют для соединения тех элементов арматурного каркаса, которые не предполагают увеличенных нагрузок. Соответственно, этот способ сварки арматуры не подходит для создания фундаментов или конструкций, подверженных высоким нагрузкам на местах изгибов. Это наименее надежный и прочный тип сварки.
Согласно этому методу, стыковка металлических стержней производится посредством продольного соединения прутьев, сдвигая их концы до 30 см друг к другу. Чем большим будет нахлест, тем более прочной получится конструкция в результате сварки.
Арматуру сваривают внахлест с обеих сторон соединения, однако не всегда это удобно, например если сварочные швы расположены друг под другом. Так доступ к нижнему шву может быть сильно ограничен.
Важно ! Для лучшей стыковки стержней следует выполнить зачистку их концов железной щеткой с последующей обработкой абразивными инструментами – так вы получите плоские соединяемые поверхности.
При сварке арматурных каркасов подбирают режим и электроды по диаметру и марке в соответствии с сечениями металлических стержней.
К примеру, диаметр используемых прутьев составляет 5–8 мм. Тогда сварку следует производить электродами с диаметром сечения 3 мм.
Изделия диаметром 8–10 мм сваривают при помощи электродов с сечением 4 мм. Для стержней диаметром более 10 мм используют электроды, сечение которых составляет 5 мм.
Важно ! При соединении арматуры сваркой внахлест возможно применение любых электродов, однако наиболее распространенными являются изделия АНО и МР.
Сварка армокаркаса. Сварка арматуры для фундамента – технология работ

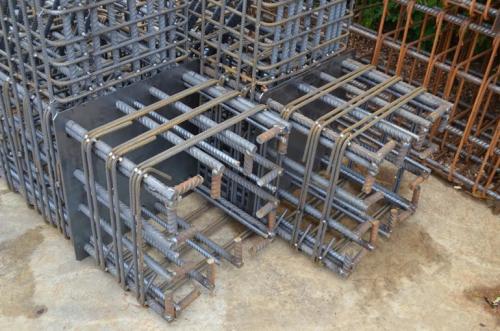

В настоящее время, наряду с вязкой, также применяется сварка арматуры для фундамента. Этот метод соединения элементов каркаса используется при строительстве многоэтажных зданий, основания которых воспринимают значительные усилия. Этим обусловлена необходимость обеспечения повышенной прочности соединений. Сварная арматура, изготовленная из рифленой проволоки А400С, хорошо варится, так же, как и пруток А500С. Точечная сварка арматуры обеспечивает надежность фиксации стержней диаметром до 25 м.
Сварка арматуры позволяет существенно упростить процесс закладки фундамента в целомПерегрев стержней при выполнении сварочных работ может вызвать следующие негативные явления:
- изменение структуры металла;
- снижение прочностных свойств.
При выполнении работ опытными сварщиками и осуществлении сборки под лабораторным контролем на промышленных предприятиях можно избежать указанных факторов.
Алгоритм изготовления арматурных решеток методом сварки в условиях промышленных предприятий осуществляется следующим образом:
- Выполняется входной контроль качества приобретенных материалов, которые будут применяться для сборки каркаса.
- Производится отбраковка прутков, характеристики которые не соответствуют требованиям нормативной документации.
- Арматурные стержни очищаются от ржавчины, рихтуются, обрабатываются абразивом и разрезаются на заготовки необходимых размеров.
- Элементы будущей рамы соединяются в одной плоскости, путем легкой прихватки сваркой до окончательной фиксации.
- Заготовки каркаса фиксируются сварочными кондукторами на расстоянии, соответствующем требованиям чертежа.
- Конструкция прихватывается сваркой и проверяется соответствие размеров пространственной рамы требованиям документации.
Не менее важно правильно подобрать величину тока, с которой будете варить каркас
Конструктивные особенности сварочных кондукторов позволяют выполнить сборку прутков с допуском, не превышающим 3 мм. Последовательность операций по изготовлению каркаса методом сварки в условиях стройплощадки аналогична. Точечная сварка арматуры позволяет фиксировать стальные стержни пространственной конструкции, расположенные под различным углом, а также в подвешенном состоянии. Установка оборудуется токопроводящими клещами, расширяющими ее возможности.
Варить или вязать: какому методу отдать предпочтение
До принятия окончательного решения об использовании вязки для крепления стальных прутков или крепления с помощью сварки, необходимо тщательно все взвесить. Почему арматуру одни строители сваривают, а другие вяжут? У каждого способа есть свои достоинства и слабые места.
Чтобы не ошибиться, следует прислушаться к советам профессионалов:
- для массивных многоэтажных строений, оказывающих значительную нагрузку на основу, целесообразно использовать сварку. При этом важно не пережечь арматуру, чтобы не ослабить прочность соединения;
- для небольших жилых зданий и дачных построек, можно использовать соединение частей арматурной решетки с помощью вязальной проволоки. Этот метод фиксации обеспечивает прочность таких построек.
При использовании сварки важно исключить вероятность пережога, ослабляющего прочность стыков. Метод соединения сваркой нежелательно применять в сейсмически активных зонах, а также на проблемных почвах, где в результате смещения грунта может нарушиться целостность фундамента.
Вместе с тем сварка обладает рядом преимуществ:
- позволяет выполнять работы ускоренными темпами;
- обеспечивает повышенную жесткость пространственной рамы;
- повышает нагрузочную способность основания.
При строительстве частных зданий лучше использовать метод вязки. Достоинства этого способа:
- простота реализации и отсутствие необходимости в специальном оборудовании;
- возможность выполнения работ без привлечения квалифицированных специалистов;
- отсутствие в участках стыковки повышенных напряжений.
Минусом метода вязки является недостаточная жесткость арматурной решетки. Однако при возведении легких построек этот недостаток не имеет существенного значения.
Заключение
Принятие правильного решения — серьезная задача. Проблема выбора остается. Вязка – простой метод, не требующий значительных затрат. А сварка хоть и дороже, но обеспечивает повышенную прочность. Следует тщательно все обдумать, при необходимости проконсультироваться с профессионалами. Важно обеспечить прочность фундамента, определяющего долговечность здания.
Свежие новости о строительстве, дизайне, архитектуре. Консультации квалифицированных специалистов. Обзоры новинок строительного рынка.
Какую арматуру можно варить. Способы сварки
Чаще прутки варят встык, реже – внахлест. Качество шва при стыковой сварке выше, предусмотрен провар металла по всей площади стыка. Крепление стержней внахлест ненадежное, не рассчитано на изгиб, кручение. Работы проводятся с использованием плавящегося электрода. Можно ли сваривать арматуру без наплавки, рассказывается в разделе «Контактная точечная». А пока подробно о каждом из способов крепления арматурных стержней методом наплавки.

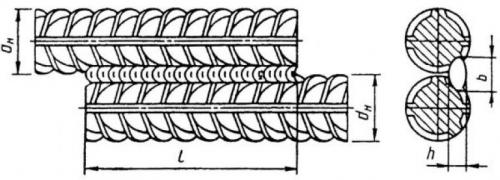

Внахлест
Сварка арматуры для каркасов, испытывающих небольшую нагрузку на изгиб, кручение, производится внахлест, прутки накладывают друг на друга на 15 –30 см. При таком методе расход металла увеличивается. Угол наклона электрода до 15° к вертикали, шов делают с противоположных сторон обеих прутков или проваривают нахлест боковым непрерывным швом. Для работы используют плавящиеся электроды разных марок. Подробности в последнем разделе статьи. Место сварки предварительно зачищают металлической щеткой. Некоторыми электродами допускается работать по ржавчине.
Сварка арматуры внахлест производится для каркасов, испытывающих небольшую нагрузку на изгиб, кручение
Для качественного шва важно правильно подобрать параметры тока. Небольшая таблица свариваемости арматуры в зависимости от диаметра прутков (данные усредненные для стержней марок А500С и А400С):
| Вид электрода | Диаметр, мм | Рабочий ток, А |
| Э42, СМ-11 | 3 | 100—140 |
| 4 | 160—220 | |
| 5 | 180—280 | |
| УОНИ13/45 | 2 | 30—50 |
| 2,5 | 60—80 | |
| 3 | 80—100 | |
| 4 | 100—160 | |
| 5 | 140—200 | |
| AНО-5 | 4 | 160—230 |
| 5 | 190—300 | |
| АНО-6 | 4 | 180—200 |
| 5 | 180—270 | |
| ОЭС-23 | 2 | 40—50 |
| 3 | 90—120 | |
| ВСЦ-4 | 3 | 90—100 |
| 4 | 120—160 | |
| МР-3, Э-46 | 3 | 90—120 |
| 4 | 160—180 | |
| 5 | 170—230 | |
| 6 | 280—320 |
Встык

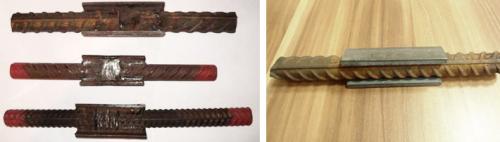

Сварка арматуры производится для удлинения прутков до необходимого размера. Для заполнения стыка горячим расплавом используют U-образные накладки, называемые ванночками. Они бывают:
- одноразовыми, подобно муфте остаются на соединении;
- многоразового использования, их делают из графита, цветных сплавов (после остывания ванны расплава форму снимают).
Стыковая ванная сварка – распространенный метод, используемый на строительной площадке
Стыковая ванная сварка – распространенный метод, используемый на строительной площадке. Работы производят в горизонтальном и вертикальном положениях. Для работы используют плавящиеся электроды, подходящие под тип прутков. Работы проводят на высоких токах, до 400 А. Для работы используют трансформаторы, выпрямители, инверторы. Технические особенности выполнения стыковых соединений:
- стыки зачищают, укладывают в ванночке с соблюдением соосности;
- плавящийся электрод разжигается при касании одного из стержней;
- образуемая ванна расплава постепенно заполняет стык, пустоты между прутками и материалом ванночки;
- после кристаллизации расплава со шва счищают окалину.
Вместо ванночки, для стыковых горизонтальных соединений, иногда используют стальные угловые накладки, они ограничивают растекание ванны расплава подобно ванночке.

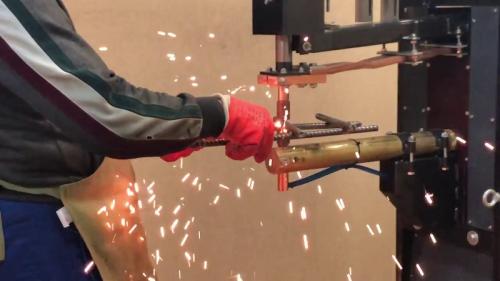

Контактная точечная
Стыковое соединение стержней безэлектродным методом в больших объемах производится стационарным оборудованием для сварки арматуры. Это специальные стационарные автоматы, установленные в цехах. На строительных площадках подобного оборудования нет.
Контактная точечная сварка арматуры
Ванна расплава на поверхности арматуры при сварке контактным методом образуется за счет преобразования электрической энергии в тепловую при возникновении дуги, она прошивает металл насквозь. Ток подводится в рабочую зону по неплавящимся электродам. Разогретую зону стыка плотно сжимают. Метод энергозатратный, но высокопроизводительный. По сути, стыковая автосварка – контактно-точечный способ с высокой плотностью точек контакта.
Ручное оборудование стационарного или переносного типа используют для соединений внахлест. Площадь воздействия ограничена диаметром электродов. На строительной площадке контактно-точечная сварка не применяется из-за сложности транспортировки оборудования. При выполнении швов сварочными клещами качество шва ограничено силой давления на рычаги. На арматурные прутки марки АI оказывают давление от 30 до 50 МПа в зависимости от диаметра, на АII – от 60 до 80 МПа.
Контактная точечная сварка бывает двух типов:
- С непрерывным оплавлением стыка в течение 1–20 секунд в зависимости от диаметра прутка. Так варят холоднокатаные стержни типа АI из низкоуглеродистой стали.
- В прерывистом режиме. Прутки в зоне стыка предварительно прогревают. Метод применим для горячедеформированных прутков, при импульсной подаче тока в металле не возникает остаточных напряжений, отрицательно сказывающихся на качестве шва.
