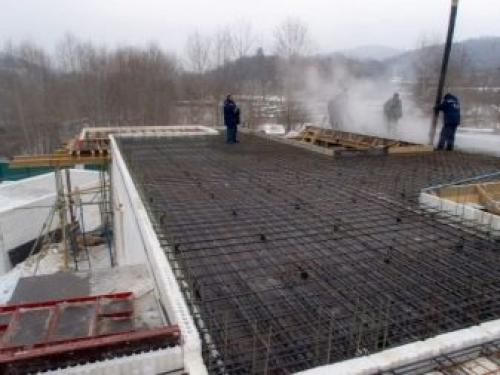

Как вязать арматуру для монолитного фундамента.. Как можно вязать арматуру?

Как вязать арматуру для монолитного фундамента.. Как можно вязать арматуру?

Заливка качественного фундамента не может быть произведена без арматурной сетки. Именно она отвечает за хорошую сцепку и твердое основание. Для получения сетки недостаточно одного прута, который будет изогнут под различными углами. Для армирования понадобится немало материалов, которые необходимо рассчитать и соединить правильно.

Лучше связать или варить?

Существует несколько способов вязки арматурного каркаса. Чаще всего для этого используется проволока, хомуты или сварка. Все методы, конечно, имеют свои плюсы и минусы. В каждом конкретном случае рекомендуется использовать наиболее подходящий метод.

Сварка, как способ соединения арматуры, применяется довольно давно. Обычно, им пользуются, если надо сделать очень прочное основание, например, для многоэтажного строения. Среди преимуществ метода стоит отметить высокую скорость и простоту при наличии всего необходимого. Однако надо учесть все нюансы данного метода.

Для качественной сварки важно наличие опыта и хороший сварочный аппарат. Не все мастера, которые задумали строить самостоятельно, умеют пользоваться сваркой. Конечно, можно прибегнуть к помощи опытного сварщика с качественным оборудованием. Однако это потребует дополнительных расходов, что не всегда уместно при масштабной стройке.

Армирующий каркас в ходе сварки получается ненадежным. Это обусловлено тем, что металл греется до температуры, при которой структура стали в зоне разогрева нарушается. А также важно учитывать, что соединение сваркой плохо переносит изгибы. Материал может начать деформироваться еще на стадии уплотнения, когда используется вибратор. В итоге каркас частично теряет жесткость.

Армирование плиты фундамента. О необходимости армирования

До выполнения строительных мероприятий обязательно разберитесь, каким образом выполняется армирование монолитной плиты фундамента. Абсолютно не обоснована ошибочная позиция скептиков и дилетантов, считающих, что затвердевший бетонный раствор без усиления арматурой обладает высокой прочностью и сможет выдержать массу строения. Это совершенно не так.

Армирование фундамента с помощью металлических арматурных прутьев укрепит опоры будущего строения и предотвратит образование трещин в бетонной конструкции

Необходимость армирования связана с особенностями бетона, который отлично воспринимает сжимающие нагрузки, но восприимчив к изгибающим моментам, растягивающим усилиям.

При строительстве здания на монолитном основании, нагрузки на фундамент распределяются неравномерно. Результат — возникновение изгибающего момента, вызывающего появление трещин, нарушение целостности, как основания, так и всей постройки. Помните, что сжимающие усилия воспринимает бетонный массив, а стальная арматура компенсирует изгибающий момент. Армирование фундаментной плиты позволяет исключить воздействие негативных факторов.

Усиление стальными прутками позволяет:

• повысить прочностные характеристики монолитной основы, способной воспринимать повышенные усилия, по сравнению с обычной плитой без арматуры;
• предотвратить возможность усадки здания, связанную с недостаточной прочностью основания;
• не допустить деформации цельной бетонной плиты под воздействием реакции грунта.

Действующие стандарты регламентируют механизм армирования монолитных оснований, применяемых для возведения различных объектов. Усиление бетона стальной арматурой позволяет обеспечить высокую степень надежности основы будущей постройки.

Как вязать арматуру под бетон. Особенности сборки арматурного каркаса

Схему армирования ленточного фундамента рассчитывают в ходе построения проекта. По требованиям СНиПов, расстояние между горизонтальными поясами не делают больше 400 мм. Шаг установки конструкционных перемычек должен быть равен или меньше 300 мм. Еще один важный момент — расстояние от края детали до начала прутка. Арматуру полностью утапливают в бетон. Если где-то она выйдет на поверхность, неизбежна коррозия металла. Поэтому минимальное расстояние от края бетонной плиты до стального прута — 5 см.

С учетом выстроенной схемы арматуру собирают в единую конструкцию. Разберем особенности этого процесса.

Свободное движение (или люфт) арматурной сетки внутри конструкции вызовет напряжение, которое скажется на прочности здания. Чтобы этого не произошло, прутки прочно соединяют между собой. Для этого используют три методики.

Первая —сваривание. Стальные элементы соединяют с помощью точечной сварки. Это быстро и надежно, но возможно не всегда. На участке сварки металл становится хрупким и легче подвергается коррозии. Поэтому сварка применяется только для материала, в маркировке которого есть буква «С». Это означает, что сваривание разрешено, и шов не повлияет на прочность элемента.

Соединять металлические детали можнос помощью пластиковых хомутов. С их помощью элементы подтягивают друг к другу и надежно закрепляют. Это несложно и быстро. Но пластиковые хомуты тоже используют достаточно редко. Связано это с тем, что они не выдерживают низких температур, а также с достаточно высокой ценой хомутов. Кроме того, перемещать связанный таким способом каркас категорически нельзя. Вяжут только в опалубке.

Вязка арматуры под ленточный фундаментпроволокой — основной метод соединения. Это самый дешевый и эффективный, а иногда и быстрый способ. Выполняют такую вязку с помощью разных приспособлений. Чаще проволоку закрепляют специальным вязальным крючком. Это недорогое приспособление, которое можно изготовить самостоятельно. Научиться вязать им арматуру несложно. Неопытный арматурщик буквально через несколько часов уже быстро вяжет прутки. Минус методики — недостаточная жесткость готового каркаса. Поэтому лучше всего вязать его прямо в опалубке.

Мастера также вяжут проволочные соединения клещами илисо вставленным крючком. Есть еще одно приспособление — вязальный пистолет. Он надежно связывает детали буквально за секунду, что важно, ведь объемы работ очень большие. При этом пистолет громоздкий, поэтому работать им можно не на всех участках. А самое главное, для него требуется специальная проволока, и стоит он дорого. Но если есть возможность взять пистолет напрокат, лучше всего так и поступить. Это значительно ускорит работу.

Самыми слабыми и уязвимыми участками фундамента-ленты считаются места примыкания стен и углы. Здесь соединяются нагрузки, идущие от разных стен. Чтобы их грамотно перераспределить, используют специальные приемы. Простое соединение стальных стержней не решит задачу, поскольку не перераспределит нагрузку. В результате через некоторое время под воздействием перегрузок железобетон начнет трескаться и крошиться.

Поэтому. Первый предполагает. Идущий вдоль одной из стен стержень загибают на другую. Длина такого загиба должна быть не меньше 65-70 см. Если длины прутка недостаточно,. Длина каждой стороны — не меньше 65-70 см. В обоих случаях центр загиба должен приходиться на угол.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/kak-pravilno-vyazat-armaturu-provolokoy-professionalnyy-instrument-dlya-vyazki-armatury

Как армировать плиту 15 см. Как правильно рассчитать количество арматуры

Количество используемых прутков напрямую зависит от размеров плиты, прежде всего от ее толщины (если она больше 25 см, потребуется двухслойное армирование). Используем для примера дом, основание которого имеет размеры 8×4 метра. Минимальный шаг сетки, согласно СНиП, должен составлять 20 сантиметров. Соответственно количество прутьев в длину будет равно:

Умножим полученное количество на 5%, чтобы обеспечить запас. Погонный метраж арматуры составит:

Как уже упоминалось нами ранее, диаметр прутка должен подбираться в соответствии с нагрузками на плиту. Минимальная степень армирования для бетонов М-200 и М-300 соответственно составляет 0,1 и 0,15%, что также следует внести в расчет по расходу материала. Зная эти параметры можно произвести точный расчет расхода материала для фундаментной плиты с армированием.

К примеру, возьмем плиту размером 6×6 м и толщиной 20 см и рассчитаем параметры арматурного пояса, находящегося непосредственно в зоне сопряжения площадью 1,2 м2. Оптимальная величина площади арматуры составляет 0,3% от площади плиты, соответственно:

Для одного слоя армирующего пояса, в котором элементы расположены с шагом 10 см, площадь примененной арматуры должна быть не ниже:

Под армирование фундаментной плиты подходит несколько видов арматурных прутьев. Все доступные варианты с указанием длины и площади сечения доступны для ознакомления в ГОСТ5781-82. Из результатов нашего примера следует, что наиболее подходящим является стержень диаметром 14 мм (в общей сложности будет использовано 12 стержней на каждую зону сопряжения). При стороне плиты 600 см оптимальный шаг сетки каркаса составит 30 см (для горизонтального направления), такой же шаг будет использован для вертикального направления, но будут применены 8-миллиметровые прутки.

Чтобы представить расчеты в более наглядном виде необходимо создать чертеж металлического каркаса. Он поможет при подсчете общего количества прутков, которые будут задействованы в процессе монтажа. Для нашего примера совокупный расход арматуры составит 515,2 погонных метра 12-миллиметровых арматурных прутков и 56 метров 8-миллиметровых прутков.

Источник: https://armatura-dlya-fundamenta.aystroika.info/stati/shag-yacheyki-armatury-na-monolitnuyu-plitu-diametr-armirovaniya

Как вязать арматуру для плиты перекрытия. Схема армирования

Когда выполняется армирование плитного фундамента, схема расположения арматуры должна составляться строго по технологии. Кроме того, схемы армирования монолитной плиты перекрытия фундамента, при необходимости, предполагают неравномерный порядок размещения прутков. Участки, где планируется возведение несущих перегородок и колонн дополнительно усиливаются. Такие места называют зонами продавливания. Арматуру укладывают в один слой при толщине железобетонной плиты 15 см и меньше. Если план монолитного фундамента предполагает величину слоя больше 15 см, рекомендуется производить армирование каркасами. Для плитно- свайного фундамента расчеты нужно производить отдельно — в зависимости от расположения и материала свай. В любом случае, чтобы правильно выполнить армирование фундаментной плиты, чертеж надо составлять на основании тщательных предварительных расчетов.

Схема расположения усилений фундамента Источник pingru.ru

Основные параметры плиты

Рассмотрим на примере основные узлы конструкции. На схеме изображена сетка с постоянными размерами ячеек. Расстояние между прутками должно быть одинаковым. С расчетом нагрузок, шаги прутьев делают через каждые 20-40 см. Для построек из кирпича подходит 20 см, а для легких каркасных домов допускается делать укладку арматуры реже. В любом случае, по строительным правилам из пункта про « бетонные и железобетонные конструкции » указано, что расстояние между прутьями не должно превышать толщину основания в 1,5 раза.

Распространенный метод укладки – в два ряда. Их совместное действие будет обеспечено монтажом вертикальных стержней. Отступы между такими прутами должны равняться шагам основной стальной конструкции также допускается в два раза большее расстояние. По правилам плиту перекрытия на торцах следует армировать П-образными хомутами, длина которых должна равняться двум толщинам основания и более. Обвязка стержней должна охватить верхние и нижние ряды. Такая методика обеспечивает надежное восприятие крутящих моментов у края фундаментной основы и позволит произвести анкеровку концов продольных прутков.

Армирование плиты фундамента по краям и укладка в два ряда Источник ufa.masterdel.ru

Зоны продавливания

В местах, где об фундамент будут опираться несущие вертикальные конструкции, раскладку следует производить, уменьшив шаги армирования. В случае, когда по основной ширине плиты арматура укладывается через 20 см, значит, под перегородками следует перейти на расстояние в 10 см. Такой метод позволяет предупредить возникновение продавливания и образования трещин.

Если зона сопряжения совпадает с монолитной стеной подвала, глубина закладки будет производиться в соответствии с высотой планируемого помещения. В таком варианте работы ведутся с привязкой основания к стенам.

При армировании фундаментов, рекомендуется производить совместную обвязку каркасов монолитных стен и плиты. Во время заливки фундаментного основания нужно оставить части вертикальных стержней, которые послужат связующими звеньями. Эти концы запускают в основу, производят загиб края, примерно на две части высоты плиты, после осуществляют привязку к основной части каркаса.

После заливки и застывания бетона, вертикальные стержни используют для «привязки» стен к основанию Источник dvamolotka.ru

Чтобы произвести грамотный расчет стройматериалов и армирование плитного фундамента понадобится схема и чертеж. Должны быть внесены данные о шагах между рядами арматуры и ее диаметр.

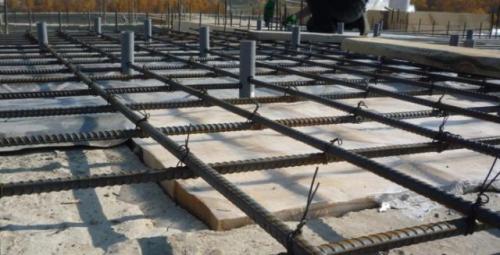

Раскладка арматуры монолитной плите. Как правильно вязать арматуру для монолитной плиты – общие сведения

Существует принципиальная разница между плитами бетонными и железобетонными, используемыми в строительной сфере. Последние способны воспринимать значительные нагрузки за счет усиления бетонного массива с помощью арматурной решетки.

Плитный фундамент – важный элемент здания, состоящий из следующих составных частей:

• песчано-щебеночной подушки, демпфирующей реакцию грунта;
• марочного бетона, изготовленного по стандартной рецептуре;
• силовой решетки, для изготовления которой можно взять арматурные стержни.

Надежность и долговечность фундаментной основы определяется качеством изготовления плиты, верхней части которой приходится воспринимать вес строения, а нижней – компенсировать реакцию почвы.

Для монолитной плиты вязка арматуры гораздо проще, чем для ленточного фундамента

Расположенная внутри бетонного массива силовая решетка из стальной арматуры выполняет ряд серьезных задач:

• обеспечивает запас прочности фундамента;
• предотвращает разрушение плиты и образование трещин;
• воспринимает сжимающие нагрузки и изгибающие моменты.

Цельная плита представляет собой плавающий фундамент, обеспечивающий целостность строения при подвижках грунта. Конструкция обеспечивает устойчивость зданий на проблемных почвах при условии правильной вязки элементов арматурной решетки и использовании качественного бетона.При выполнении вязальных работ следует руководствоваться требованиями государственного стандарта, а также строительных норм и правил, регламентирующих особенности вязки.

Остановимся более детально на требованиях, предъявляемых к арматурной решетке и нюансах вязки:

• для изготовления решетки используют ребристые прутья, обеспечивающие повышенное сцепление элементов;
• формируют два яруса силовых решеток, соединенных между собой вертикальными прутьями при толщине бетона 15 см и более;
• выполняют однослойное армирование решеткой с ячейками квадратного сечения размером от 20х20 см до 40х40 см при толщине плиты менее 15 см;
• используют для жесткого соединения элементов арматурного каркаса отожженную проволоку, предназначенную для вязания арматуры.

Отвечая на вопрос об особенностях правильной вязки арматурных элементов, предназначенных для усиления монолитного фундамента, специалисты рекомендуют использовать следующие методы вязки:

Вязка арматуры начинается с покупки металла, количество которого сначала необходимо вычислить с минимально возможным запасом

• ручной, обеспечивающие надежную фиксацию при минимальных затратах. Для соединения прутков необходимо приложить значительные усилия при выполнении работ кусачками или с помощью вязального крючка ;
• полуавтоматический, позволяющий выполнять увеличенный объем работ за счет применения специального реверсивного устройства. Вращение крючка происходит в результате возвратно-поступательного перемещения корпуса;
• автоматический, предназначенный для ускоренной вязки арматуры на крупных промышленных объектах. Применение специального пистолета для вязания или шуруповерта с насадкой обеспечивает повышенную эффективность работ.

Выбор инструмента для вязания осуществляется индивидуально в зависимости от объема выполняемых работ:

• для разовой сборки арматурной решетки подойдет вязальный крючок или реверсивное устройство;
• при изготовлении арматурных каркасов в промышленных масштабах следует использовать автоматический пистолет.

При выполнении работ следует соблюдать ряд правил:

• для обеспечения прочного соединения стержней правильно использовать вязальную проволоку с диаметром поперечного сечения 0,8-1,4 мм;
• соединение отдельных стержней следует производить проволокой в участках их взаимного пересечения;
• при закручивании проволоки следует прилагать усилие, обеспечивающее жесткую фиксацию арматурных стержней

Технология изготовление решеток способом связывания превосходит метод сварки арматуры, при котором возникает локальный перегрев и значительно снижается прочность.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/cherez-skolko-vyazat-armaturu-na-plitu-shema-kakie-materialy-ispolzuyutsya

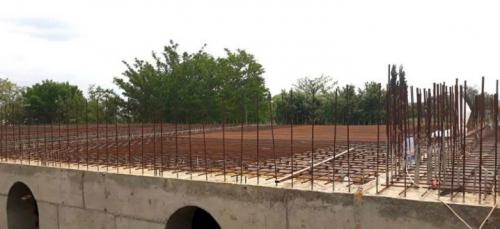

Как вязать арматуру перекрытия. Армирование плиты перекрытия: материалы и правила расчета

Армирование безбалочной монолитной панели перекрытия (внутренняя горизонтальная ограждающая конструкция) является обязательным технологическим процессом их изготовления. Арматура в структуре конструкции, выполненной из бетона, берет на себя нагрузку и увеличивает прочностные свойства изделия.

Назначение

Предназначение армирования заключается в том, чтобы повысить способность выдерживать нагрузку конструкции, уменьшить возможность формирования трещин, появляющихся по причине температурных скачков. Для подобных задач используется материал с высокими прочностными свойствами – фибра, стеклонить, базальтоволокно, сталь. С целью исключения преждевременной коррозии и увеличения износоустойчивости строений начали практиковать метод армирования.

Требования

Упрочнение монолитной панели перекрытия является ответственным процессом, к реализации которого предъявляется ряд условий. При осуществлении работ по созданию армированной ж/б панели перекрытия необходимо придерживаться следующих рекомендаций.

• Для соединения металлических прутьев следует применять вязальную проволоку сечением 1,2-1,6 миллиметров. Применение электросварки неприемлемо по причине изменения строения металла в точках сопряжения.
• Нужно предусматривать необходимую толщину (высоту) бетонного массива перекрытия относительно дистанции промеж стен, воспринимающих нагрузку. Высота железобетонной панели в 30 раз меньше дистанции промеж опор. В то же время наименьшая толщина панели равняется не меньше 15 сантиметров.
• Укладка компонентов железного остова с учетом габаритов перекрытия осуществляется по вертикали. При наименьшей высоте панели раскладка арматуры производится в один слой. При высоте свыше 15 сантиметров производится упрочненное армирование двумя слоями.
• Для заливки в опалубочную конструкцию используется бетонная смесь марки М200 и выше. Бетон этих марок имеет превосходные эксплуатационные свойства, может выдерживать существенные нагрузки и отличается разумной стоимостью.
• Для сборки стальной решетки используются прутки арматуры сечением 8–12 миллиметров. При реализации двухслойного армирования практикуется повышенный размер сечения металлического профиля в нижнем ряду. Допускается вариант применения готовой сетки.
• Опалубка изготавливается из водозащищенной фанеры либо обработанных путем строгания досок. Стыки тщательным образом герметизируют. Для укрепления опалубки используются железные стойки раздвижного типа либо столбы из древесины диаметром до 20 сантиметров.

Как закрепить второй ряд арматуры. Пути создания сетки

Специалист работает с арматурой, а именно ее креплением путем сварки или вязки.

Сварка деталей

Если каркас из арматуры достаточно высокий, то для придания ему жесткости делается выбор в пользу сварки.

Еще одним способом конструирования армирующего материала является сварка. Ее популярность объясняется повышенными прочностными качествами, которые положительно сказываются на свойствах железобетона.

Наиболее часто применяется электродуговая сварка. Ее простота и качество являются главными особенностями материала. Сварка может проводиться внахлест под углом или на одной прямой путем соединения двух стержней. Первый способ не требует особого контроля. А второй необходимо контролировать для достижения нужной прочности. Преимущества сварки:

• соединение внахлест необязательно;
• поперечное сечение соединений уменьшается;
• каркас обладает высокой жесткостью.

Это список не исчерпывающий. Стыки стержней необходимо зачистить перед началом работ. Поверхность должна быть обязательно ровной или обработанной для сварки конкретного типа сечения прутьев. На практике часто применяется оборудование, контролирующее горизонтальное и вертикальное расположение стержней.

Контроль за качеством работы должен проводиться на всех этапах и при любом виде работ. Нельзя не упомянуть предварительное сваривание для проверки материала. Данная процедура осуществляется путем сваривания нескольких прутьев и их проверки на прочность.

Связка

Этот способ применяется чаще. Это объясняется небольшими финансовыми затратами. В то же время соединительные качества от этого ухудшаются. Однако это не мешает связке быть популярной. Связка происходит отдельно от установленной опалубки. Связка должна проделываться на ровной поверхности во избежание смещений. Для соблюдения ровности применяются прокладочные и ограничительные материалы. Их устанавливают в процессе соединения прутьев.

Крепление должно производиться тщательно и аккуратно, поскольку исправить неточности крайне сложно. Это возможно лишь путем разбора секции арматуры и повторной связки. Вязка может производиться различными материалами. Наиболее распространенным среди них является мягкая, но в то же время прочная металлическая проволока. Кроме того, возможно применение пружинных креплений. Благодаря им крепление происходит быстрее.

Для достижения качественного сцепления с бетоном необходимо правильно рассчитать толщину бетонного слоя, который накладывается поверх сетки. Этот слой защищает арматуру от негативного воздействия воздуха и влаги. Следует подходить ответственно к определению толщины защитного пласта бетона.
