Стеклоарматура появилась еще в 1960-х годах. Ввиду ее высокой стоимости она применялась исключительно в условиях Крайнего Севера, где металлические конструкции быстро подвергались коррозионному воздействию. Композитные материалы использовались чаще всего для сооружения опор мостов. Благодаря быстрому развитию химической промышленности сильно снизилась цена стеклопластиковой арматуры. Это позволило стать доступным изделием, проявляющим себя только с хорошей стороны во всех строительных сооружениях различного назначения.

Широкая популярность стеклоарматуры способствовала разработке ГОСТ 31938-2012 , где обозначены требования к изготовлению арматуры и методы ее испытания. В соответствии с данным государственным стандартом композитная стекловолоконная арматура изготовляется диаметром от 0,4 до 3,2 см. Однако пользуются огромным спросом материалы диаметром 0,6; 0,8 и 1 см.

В техническом документе, кроме стандартов на геометрию и диаметр арматуры, обозначаются также требования к наружной поверхности изделий. На поверхности арматуры должны отсутствовать расслаивания, сколы, вмятины и другие дефекты.

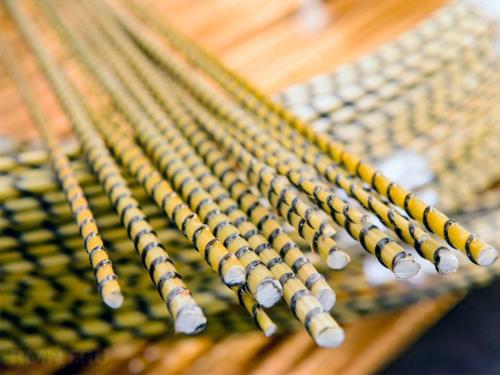

Стеклопластиковый материал представляет собой высокопрочные прутья различного диаметра. Они изготавливаются из композитного материала – стеклопластика. Преимущественно они используются в бетонных сооружениях, а также для установки вместо железной арматуры. Стеклопластик подвергается покраске, декору, покрывается ПВХ пленками, а также поддается всем видам механической обработки. В зависимости от армирующей добавки выделяют стеклокомпозитную, углекомпозитную и комбинированную стеклоарматуру.

При выборе стеклоарматуры для монтажа фундамента сооружения необходимо учесть такие технические характеристики, как:

• верхний температурный предел использования стеклоарматуры составляет более +60ºС;
• предельная прочность во время растяжения – это соотношение приложенной мощности к площади сечения детали. Стеклокомпозитная арматура имеет предельную прочность 900 МПа, а углекомпозитная – 1400 МПа;
• упругость при растяжении для углекомпозитных материалов выше, чем для стеклокомпозитных в 3 раза;
• предельная прочность во время сжатия для любых типов стеклоарматуры должна быть выше 300 МПа;
• предельная прочность поперечного среза для стеклоарматуры должна быть не менее 150 МПа, а для углекомпозитной – не менее 350 МПа.

Как вязать стеклопластиковую арматуру в углах. История появления стеклопластиковой арматуры в строительстве

Стеклопластиковая арматура на самом деле не является новинкой на строительном рынке, она была разработана и начала производиться еще в 60-е годы прошлого столетия. Однако ее высокая стоимость на момент начала производства способствовала тому, что ее использовали для армирования только тех конструкций, в которых стальные укрепляющие элементы подвергались активной коррозии: бетонных конструкций, эксплуатирующихся в суровых климатических условиях, опор мостов и др.

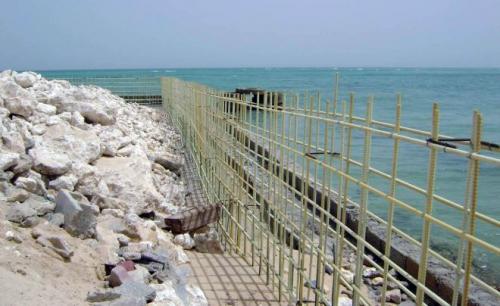

Стеклопластиковая арматура будет лучшим решением при строительстве бетонных сооружений, контактирующих с морской водой

Активное развитие химической промышленности привело к тому, что со временем себестоимость производства стеклопластиковой арматуры значительно снизилась, что и позволило начать применять ее более активно. Широкому использованию данного материала способствовал и тот факт, что в 2012 году был утвержден государственный стандарт (31938-2012), согласно которому определяются требования не только к производству, но также к методам испытаний стеклопластиковой арматуры.

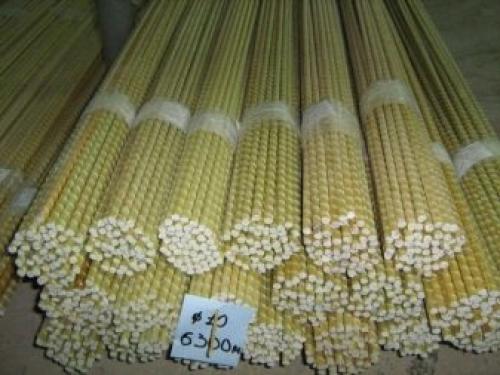

Согласно требованиям вышеуказанного нормативного документа, арматура из стеклопластиковых материалов может выпускаться в интервале диаметров от 4 до 32 мм. Но наибольшее применение, особенно в малоэтажном строительстве, приобрели изделия, диаметр которых составляет 6, 8 и 10 мм. В отличие от аналогичных изделий из стали, стеклопластиковая арматура отпускается заказчику не в виде отдельных прутков, а намотанной в бухты.

Арматура СП: удобная, лёгкая, устойчивая и упругая

В нормативном документе кроме технических характеристик стеклопластиковой арматуры оговорены требования к состоянию ее внешней поверхности. Согласно этим требованиям, на поверхности таких изделий не допускается наличие сколов, расслаиваний, вмятин и других дефектов.

Применение композитной арматуры. Сравнительная характеристика металлической и композитной арматуры

При соблюдении строительных норм композитная арматура может заменить металлическую во всех сферах применения:

1. Коттеджное строительство : любые виды фундаментов и гибких связей для стен.
2. Бетонные конструкции в промышленных зданиях и многоэтажных домах.
3. Производство тяжелых и легких бетонов.
4. Слоистая кирпичная кладка различных типов.
5. Берегоукрепление и строительство береговых сооружений (не боится контакта с водой).
6. Укладка дорожного полотна (увеличивает срок службы на треть).
7. Создание сейсмоустойчивых поясов (рекомендована для использования в зонах высоких вибраций).
8. Возведение монолитных зданий с применением несъемной опалубки.
9. Электрификация (осветительные опоры и ЛЭП).
10. Изготовление железнодорожных шпал.

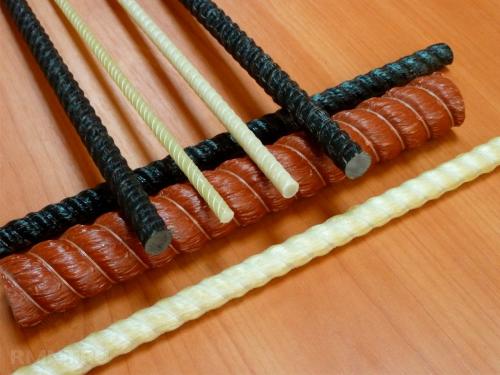

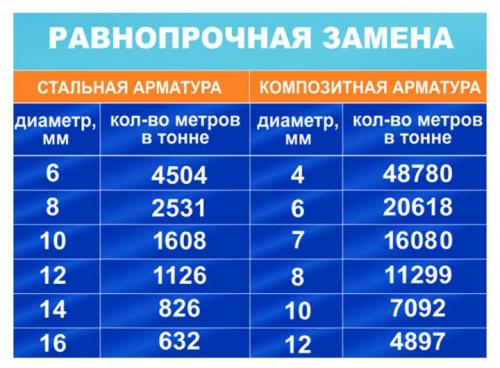

Характеристики композитной арматуры нагляднее всего представить в сравнении с металлическими аналогами:

Прикидывая целесообразность покупки композитной арматуры и сравнивая ее стоимость с металлической, многие обращают внимание только на цену погонного метра. Компания ROCKBAR (производитель стеклопластиковой арматуры) совместно с Университетом Шеффилда (Великобритания) провела сравнительные испытания на временное сопротивление и прочность материалов, результатом которых стала таблица равнопрочностной замены:

Примечание: цены взяты с официальных сайтов производителей, в розничных сетях могут немного отличаться в большую сторону.

Несложные подсчеты показывают, что экономия при покупке арматуры из композитных материалов может доходит до 2 раз по сравнению с металлической. Не стоит забывать и о других статьях расходов:

• экономия на доставке за счет легкости и компактности;
• экономия на погрузке и выгрузке — не нужно нанимать рабочих;
• экономия на расходных материалах — стеклопластик можно нарезать кусачками или болторезом;

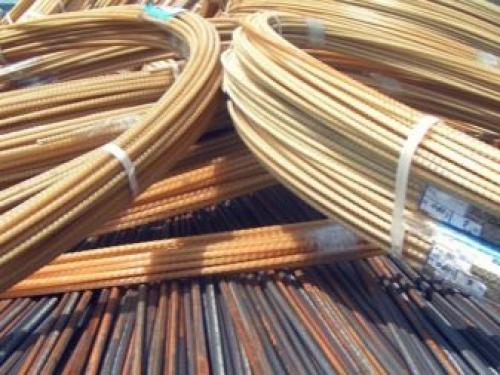

• экономия на обрезках — арматура в бухтах нарезается по необходимым размерам без отходов.

Фундамент из композитной арматуры. Особенности применения в разных видах фундаментов

Чтобы выбрать, какую арматуру лучше использовать для фундамента, нужно принять во внимание все вышеизложенные факторы. Наиболее распространенные типы фундамента, на которых можно использовать композитный материал, – это ленточный мелкозаглубленный, ростверк и монолитная плита.

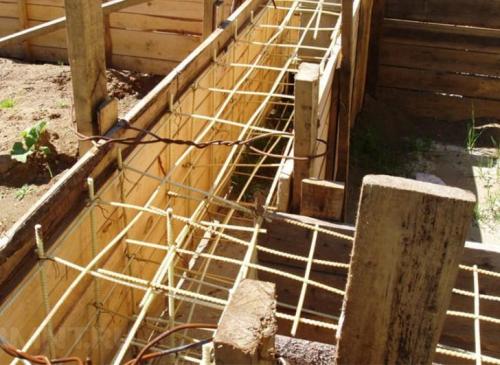

Композитная арматура хорошо подходит для ленточного фундамента небольшой постройки

Для них берут арматуру толщиной 8-12 мм и со специальными насечками для надежного сцепления с раствором. Гладкие прутки типа А1 можно использовать для легких хозяйственных построек и в качестве маяков при заливке фундамента.

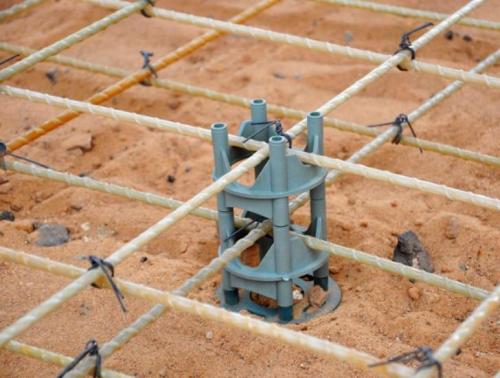

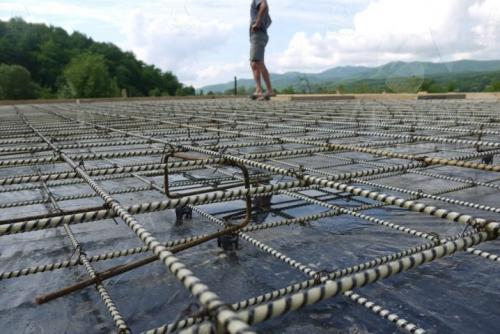

Пример использования пластиковой арматуры в плитном фундаменте

Особенности армирования фундамента дома:

• количество прутков рассчитывается из способа укладки и поясности армирующих слоев;
• для ленточного фундамента необходимо 2 таких слоя, для плитного — достаточно одного и песчаной подушки под основанием;
• шаг ячейки для стеклопластика не должен превышать 500 мм;

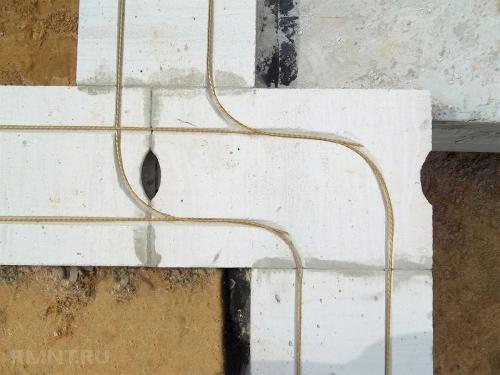

• углы фундамента проходят специальными уголковыми элементами, потому что соединение встык в углах не допускается;

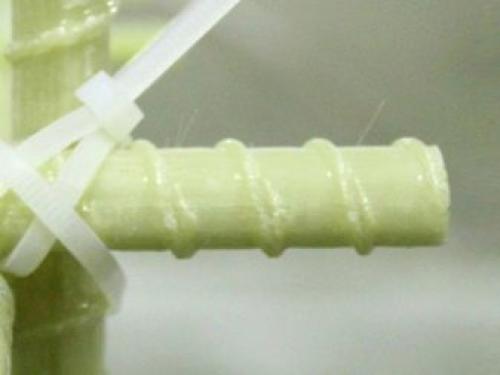

• вязку арматуры в местах соединения осуществляют проволокой, скобами и специальным пистолетом или пластиковыми хомутами;
• для равномерного распределения каркаса в толще бетона потребуются фиксаторы арматуры, расстояние до поверхности оставляют 1-2 сантиметра;
• Столбчатый фундамент размещают ниже глубины промерзания (обычно от 0,7 до 1,5 метров в зависимости от региона), что исключает его подвижки и разрывы.

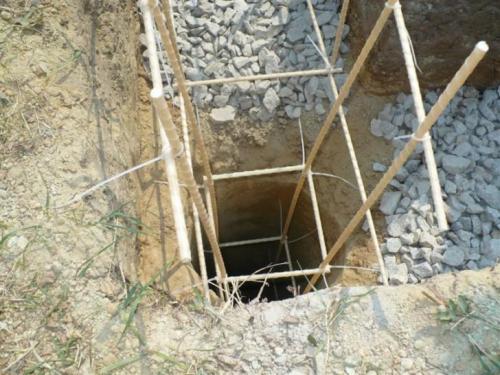

Композитной арматурой можно пользоваться при строительстве свайного фундамента небольшой постройки

Важно! Заливая раствор в опалубку, проверяют, чтобы все части каркаса были скрыты бетоном. В месте выхода арматуры на поверхность будут образовываться трещины и происходить дальнейшее разрушение фундамента.

Ленточный фундамент из композитной арматуры. Сравнение стеклопластиковой и металлической

Внедрение инновационных технологий в строительную сферу ставит перед строителями вопрос, какую арматуру целесообразнее использовать для укрепления конструкций из бетона. Определиться стеклопластиковая арматура или металлическая для фундамента, можно только разобравшись со всеми их положительными сторонами. В отличие от изделий на основе металла арматура из стеклопластика имеет массу в девять раз меньше, что позволяет уменьшить нагрузку на фундамент сооружения.

Сравнение арматуры.

Профессионалы сравнивания арматуру из металла и стеклопластика едины во мнении, что последняя, не подвергается влиянию химически активных сред. В связи с этим в зимний период производят армирование ленточного фундамента стеклопластиковой арматурой. Их выбор объясняется тем, что зимой в бетон добавляют солевые растворы, способствующие его застыванию.

Отличительными характеристиками металлической арматуры по сравнению со стеклопластиковыми изделиями является простота использования последнего. Для этих целей не требуется пользоваться сварочным оборудованием. Удостовериться в этом можно, посмотрев, как выполняется укладка фундамента со стеклопластиковой арматурой на

Стеклопластиковые элементы арматурных каркасов, сравнив с металлическими аналогами, эффективнее справляются с нагрузками на разрыв. Поэтому они применимы в укреплении ответственных конструкций на основе бетона. Сравнивая металлическую арматуру со стеклопластиковой, специалисты отдельно останавливаются на том, что последняя на протяжение длительного времени не влияет на уменьшение прочностных характеристик фундаментных конструкций.

Все это обуславливается не подверженностью стеклопластиковых элементов окислительным процессам. Сравнив металлопластиковую со стеклопластиковой арматурой, специалисты пришли к заключению, что при использовании последней можно создавать надежные каркасные сооружения.

Применение композитной арматуры в фундаментах. Сильные и слабые стороны композитной арматуры

Не стоит ожидать, что какой-либо строительный материал окажется уникальным и унифицированным предложением. Однако грамотное применение в соответствии с условиями эксплуатации позволяет добиться воистину выдающихся результатов. Так и с композитной арматурой: используя её положительные качества и нивелируя отрицательные, можно обеспечить продолжительную эксплуатацию при меньших материальных затратах.

Главным достоинством стеклополимерной арматуры считается свойственный ей высокий предел разрушающего воздействия — почти в 2,5 раза выше, чем у стали. Выполнять работу по компенсации растягивающих воздействий в бетонном массиве у композитной арматуры получается намного лучше, чем у стали. Особенно если учитывать, что в ходе производства пластиковым стержням можно обеспечить фактуру поверхности, способствующую максимально эффективному сцеплению с бетонной массой.

Другой очевидный плюс — крайне высокая устойчивость к агрессивным средам. Бетонные конструкции, перманентно находящиеся в условиях высокой увлажнённости или подверженные воздействию солевых растворов, в случае армирования композитными материалами имеют гораздо более продолжительный срок службы. Нельзя забывать и о проявлениях электролиза: диэлеткрические свойства пластика могут быть как плюсом, так и минусом.

Не обходится и без ложки дёгтя: стеклопластиковая арматура необратимо теряет свои свойства при нагреве. Это вынуждает пересмотреть целесообразность её применения с точки зрения пожарной безопасности. При нагреве до 150–200 °С армирование лишается своих прочностных свойств, если же в качестве связующего были применены термореактивные полимеры — арматура теряет прочность необратимо.

Ещё один недостаток композитной арматуры — низкий модуль упругости, то есть малое сопротивление изгибу. Из-за этого в конструкциях с сосредоточенными воздействиями требуется закладка стеклопластиковой арматуры в количествах, до 4-х раз превышающих норму содержания по сечению в сравнении со стальным армированием.
