Вязка арматуры для ленточного фундамента.

Вязка арматуры для ленточного фундамента.

Цена 1 кубического метра «заводского» бетона – от 1600 до 3600 рублей (зависит от характеристик смеси и наглости поставщика), а его заливка в изготовленную опалубку обойдется в 1000 рублей за 1 м³и более. И это еще не все! Сюда стоит добавить разработку грунта, засыпку песка, щебня и даже «утерянные» гастарбайтерами материалы.

Установка ленточного фундамента своими руками позволит сэкономить до 140%, при этом, сделать это просто как 2+2. Основная проблема на пути – армирование. Здесь ошибки могут стоить очень дорого, поэтому необходимо подробно рассмотреть весь процесс. Вашему вниманию пошаговая инструкция установки опалубки и арматуры с наглядными материалами и полезными советами.

Основные правила армирования ленточного фундамента

Начнем с основных ошибок новичков, правил СНиП и общих рекомендаций, которых необходимо придерживаться. Рассмотрим те, которые могут существенно повлиять на качество фундамента и судьбу вашего будущего строения.

1. Для армирования ленточного фундамента 1-2-этажного дома используются прутья 10-24 мм. Желательно брать среднее значение, меньший диаметр недопустим.
2. Сварные соединения запрещаются , разрешена только вязка арматуры. Сварка перегревает металл, снижая его прочность на разрыв в 1,6-2,5 раза в местах перпендикулярного крепления.
3. Если почва имеет однородную плотность по всему периметру – используем арматуру тоньше (10-14 мм). При неоднородной плотности прутья должны быть толстыми (16-24 мм).
4. Не рекомендуется использовать «гладкую» арматуру при армировании фундамента своими руками. Адгезия материала (сцепление с бетоном) будет значительно меньше, чем у рифлёных прутьев, производить расчеты еще тяжелее. Гладкая арматура допускается для поперечных соединений – нагрузка на них будет значительно меньше.
5. Продольная арматура внутри фундамента должна размещаться не ближе 5 сантиметров от опалубки. Правило касается также основания и верха фундамента. В ином случае фундамент может крошиться по краям, а сама арматура поржавеет.
6. Расстояние между поперечинами может быть от 25 до 45 сантиметров , не желательно нарушать этот диапазон при малоэтажном строительстве.
7. Армирование углов ленточного фундамента отличается от укладки арматуры вдоль траншеи, необходимо выполнять его по специальной схеме (рассмотрим далее в статье).

Как работает арматура в фундаменте. Армирование ленточного фундамента

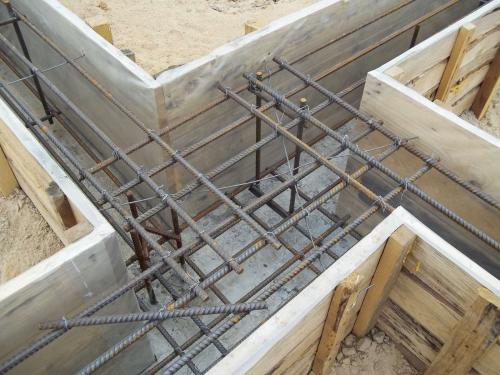

Ленточный тип фундамента – один из самых распространенных и популярных, если дело касается постройки частных домов на дачных участках. Ниже показываем, как правильно сделать каркас из прутков для армирования ленточного фундамента.

Такой фундамент – не сплошной, а состоит из длинных железобетонных лент с прямоугольным сечением. Первоначально по местам заливки бетона устанавливается деревянная опалубка. Самые распространенные габариты для нее: высота деревянных бортов до 100 см и ширина между ними до 50 см. В результате получится прочный среднезаглубленный фундамент.

Далее нужно собрать арматурный каркас. Он состоит из нескольких видов прутков:

• Продольных – они играют роль основания каркаса и берут на себя основную нагрузку. Для них лучше всего использовать рифленую арматуру класса А3 толщиной от 10 до 22 мм .
• Вертикальных опор и горизонтальных перемычек – они укрепляют каркас из продольных прутков и обеспечивают более прочное и надежное схватывание бетона. Для их создания допускается использовать гладкую арматуру класса А1 диаметров 6-8 мм .

При высоте ленты до 100 мм традиционно создается каркас из двух поясов продольной арматуры: верхнего и нижнего, которые соединяются вертикальными и горизонтальными перемычками. Такая конструкция одновременно компенсирует и пучение земли снизу, и давление дома сверху. Гораздо реже строятся фундаменты большей высоты, и они требуют установки трех и более поясов.

Итак, рассмотрим подробную схему армирования фундамента с ленточной конструкцией. Сначала укладывается пара нижних продольных прутков: таким образом, чтобы расстояние от земли и бортов опалубки было не меньше 5 мм с каждой стороны (для подъема арматуры над землей используют специальные ножки или подпорки из кирпичей).

Далее устанавливаются вертикальные столбы нужной высоты – на расстоянии не меньше 30 см друг от друга. К ним крепится верхний пояс продольной арматуры, после чего оба пояса дополняются горизонтальными перемычками для усиления жесткости – они устанавливаются на расстоянии не более 40 см друг от друга. Все стыки продольных, вертикальных и горизонтальных прутков фиксируются вязальной проволокой: можно использовать или обычную гладкую, или более надежную стальную проволоку ВР-1 с рельефной поверхностью толщиной 3-4 мм .

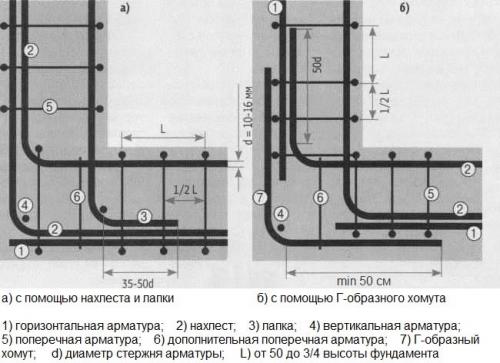

Особое внимание нужно уделить примыкающим простенкам и углам фундамента, так как на них приходится самая большая нагрузка. Эти участки дополнительно укрепляются либо при помощи нахлеста продольных прутков друг на друга, либо с использованием отдельного Г-образного хомута из рифленой арматуры того же диаметра. Длина захлеста или хомута с каждой стороны угла должна быть не меньше 50 см. Подробная схема укрепления углов фундамента показана на нижнем чертеже.

Есть еще один способ установки вертикальных столбов: для надежности их вбивают в землю на 1,5-2,0 метра. Это делает фундамент наиболее прочным и жестким. После сборки всего каркаса производится заливка бетона в опалубку.

Вязка арматуры крючком. Как вязать арматуру для фундамента

В зависимости от выбранного материала для вязки, применяют различные методы фиксации. Проще всего ситуация с пластиковыми хомутами. Они обматываются вокруг стыка, насколько позволяет длина, и затягиваются.

Чтобы правильно вязать арматуру для ленточного фундамента, потребуется инструмент. В зависимости от схемы вязки арматуры, стержни распределяются по будущему полю заливки.

Если планируется создать фундамент, часть стержней втыкается в подготовленное основание (трамбованную песчано-гравийную засыпку), это облегчает работу. После окончания соединительных работ каркас поднимается над грунтом на специальных подставках. Это необходимо для предотвращения коррозии выступающих из бетона металлических элементов. Для соединения стержней используют:

1. специальные клещи для связки арматуры;
2. вязальный крючок, самодельный или промышленного производства;
3. загнутый крючок из толстого гвоздя или дюбеля, вставляемый в патрон дрели (шуруповерта). Благодаря такому механизированному крючку закрутка проволоки выполняется быстрее и с меньшим приложением ручной силы.
4. полуавтоматический крючок для вязки арматуры. Механизм с ножкой и пружинным возвратным механизмом оттягивает проволоку и делает несколько вращательных движений. Это происходит благодаря спиральным пазам на ножке крючка, которые при оттягивании обеспечивают вращение с возвратом в прежнее положение.

Использование таких инструментов целесообразно при небольших объемах работ, например, при строительстве собственного дома, где вязка арматуры своими руками выполняется на протяжении короткого отрезка времени (при подготовке фундамента для каркасного или кирпичного строения или устройстве забора на бетонном основании).

Крючок для вязки арматуры своими руками изготавливается из отработанного электрода, гвоздя или другого подходящего металлического прутка требуемой прочности.
