Как вязать пластиковую арматуру для фундамента. Пластиковая арматура для фундамента

Как вязать пластиковую арматуру для фундамента. Пластиковая арматура для фундамента

Пластиковый тип появился на отечественном рынке относительно недавно и уже успел достичь определённой популярности благодаря неплохим техническим характеристикам.

Выпускаются пруты диаметром 6, 8, 10 мм. Максимальная температура их использования — 60°, поэтому для фундамента они подходят просто идеально. Это касается и прочностных характеристик. При растяжении стеклопластиковая арматура может выдерживать давление в 1400 МПа и более, при сжатии — 350 МПа и более.

Пластиковая арматура проще в монтаже, чем металлическая

Преимущества стеклопластиковой арматуры:

• устойчивость к коррозии;
• низкая теплопроводность, отсутствие предпосылок для образования мостиков холода;
• не проводит электричество, непроницаема для электромагнитных волн;
• небольшая масса;
• бесшовность (прут поставляется в бухтах, благодаря чему не нужно производить резку на куски);
• нет необходимости в использовании сварочного аппарата при монтаже;
• лёгкость транспортировки и монтажа.

Однако есть и недостаток, который является вполне существенным — низкая прочность при изломе. Стеклопластиковая арматура по своим прочностным свойствам напоминает резину — она легко растягивается, а значит и бетону придётся работать на растяжение, а делать этого он не умеет.

Стеклопластиковая арматура поставляется в бухтах

Есть некоторые особенности укладки стеклопластиковой арматуры в фундамент. Во-первых, делать это можно только на кирпич, причём должен быть отступ от краёв опалубки. Во-вторых, связка прутов должна выполняться пластиковыми хомутами.

Как вязать стеклопластиковую арматуру в углах. Как вязать стеклопластиковую арматуру: Инструкции +Фото и Видео

На современном рынке товаров и услуг очень трудно уследить за всеми новинками, так например относительно недавно появилась стеклопластиковая арматура,  которая успела зарекомендовать себя с положительной стороны.

Бетон является прочным материалом материалом для заливки фундамента и прочих целей, но что бы усилить его свойства нужна,  для этих целей прекрасна подойдет арматура выполненная из стеклопластика.

В этой статье Вы узнаете как вязать стеклопастиковую арматуру своими руками.

Технические характеристики

Арматура из стеклопластика представляет собой смесь из прочного стекловолокна и термоутойчивой смолы, вытянутых в жгуты.

В 2012 году был утвержден ГОСТ, четко регламентирующий требования к продукту:

Диаметр- от 4 мм до 32 мм ;
• 800 МПа.(МПа- максимальный предел прочности при растягивании арматуры- показатель силы площади его поперечного сечения при растяжении материала);
• 300 МПа- максимально возможный показатель прочности сжатия;
• >150 МПа-максимальная прочность;

Плюсы  и минусы стеклопластиковой арматуры

Стеклопластиковая арматура за короткий период времени успела себя зарекомендовать, как достойный связующий материал, который не уступает металлической альтернативе, а даже имеет ряд преимуществ по сравнению с ней.

1. Стеклопластиковой арматуре не страшна коррозия.
2. Легкая. Металлическая арматура примерно в 10 раз тяжелее стеклопластиковой .
3. Малая теплопроводность- защита стен и фундамента от перемерзания, что особо актуально в северных широтах нашей страны.
4. Цена, является достоинством данного вида арматур.
5. Не теряет свою прочность при растяжении. Данный показатель выше в 3 раза нежели чем у металлической.
6. Не электризуется ( непроводимость тока).
7. Монолитна.Металлическая арматура по сверл длинные имеет разрезы, в последствии швы, которые сказываются на прочности не лучшим образом.
8. Удобство в транспортировке.Достаточно легкая,, продается в формате «скруток»,не доставит хлопот даже если будете перевозить на легковом автомобиле среднего размера.
9. Отсутствие трещин фундамента и стен из-за того арматура из стеклопластика и бетон имеют одинаковый коэффициент расширения при воздействии тепла.
10. Возможность приобретения нужного количества.Металическая арматура продается одинаковой длинны -12 метров, велика вероятность купить лишнего, стеклопластиковая арматура продается на метраж.

СОВЕТ! Предварительно нужно будет посчитать сколько понадобиться арматуры и взять с небольшим запасом

Не будем оставлять без внимания недостатки данного материала, они у него тоже имеются:

• Высокая вероятность поломки.У металической арматуры этот показатель намного выше, нужно приложить больше усилий чтоб ее поломать.
• Менее безопасна, чем металическая. При поломке велика вероятность образования острых краев и «заусенцев»,которыми можно пораниться и оставить занозу.

Вяжем стеклопластиковую арматуру самостоятельно

Перед началом работы необходимо определиться и расчищать какие нагрузки будет выполняви планируемые объемы работ.

Наиболее легким способом вязания стеклопластиковой арматуры собственноручно можно считать вязку с применением полиэтиленовых хомутов.Прутья скрепляются между собой под прямым углом (90 градусов) посредством пластиковых хомутов ,хвостики которых обрезаются в дальнейшем для удобства.Этот способ отлично подойдет, если осуществляется вязка сетки на фундамент малого сооружения. Нет нужды покупать специальное оборудования и материалов  для вязания.

Для того чтобы связать стеклопластиковую арматуру для более серьезных построек, понадобится металическая проволока( сечение 1 мм), вязальный крючок и сама арматура.

Приступаем к работе:

• Шаг 1. Прутья, которые будут уложены поперек необходимо закрепить на фиксаторы, установленные перед этим.
• Шаг 2.Нарезанные продольные прутья кладутся на одинаковом друг от друга расстоянии, обдуманном заранее, помечаются места скрепления.
• Шаг 3. Перпендикулярно продольным прутьям крепятся перемычки,  в соответствии с пометками.(шаг 2)
• Шаг 4.Проволоку складываем в двое и производим связывание прочно фиксируя при помощи крючка.(Если используются хомуты, то необходимо туго затянуть их)
• Шаг 5. После того как первый слой  сетки окончен ,переступаем к изготовлению   остальных частей конструкции. Детали крепятся друг к другу под прямым углом  с внутренней стороны ячеек.

ВАЖНО! При вязке необходимо особое внимание уделять при вязке углов.В специализированных строительных магазинах можно приобрести  элементы для сцепки конструкций между собой,  которые легкостью можно установить на место углов.

Итоги

Вязание  стеклопластиковой арматуры — это не сложный процесс, который можно осуществить самостоятельно, главное соблюдать всю технологию и тогда даже у новичка в этом деле не возникнет сложностей.

Как согнуть стеклопластиковую арматуру. Вопрос-ответ

Как вязать стеклопластиковую арматуру?

Нейлоновыми стяжками или отожженной проволокой диаметром 0,8—1,2 мм вручную, при помощи вязального крючка или пистолета. Для соединения арматуры также могут быть использованы специальные пластиковые клипсы.

Какая арматура лучше металлическая или стеклопластиковая?

Стеклопластиковая арматура превосходит металлическую при армировании конструкций, подвергающихся растягивающим усилиям, а уступает ей при преобладающих сдвиговых нагрузках.

Как согнуть (гнуть) стеклопластиковую арматуру?

Сгибать стеклопластиковую арматуру с превышением минимально допустимого радиуса нельзя. Гнутые элементы могут быть изготовлены по чертежам на заводе. Формирование углов при армировании следует выполнять вязкой отдельных прямых прутов или с помощью готовых элементов.

Как армировать стеклопластиковой арматурой?

Невысокий слой бетона армируется одной сеткой из связанных прутов, уложенной на специальные пластиковые фиксаторы требуемой высоты. Для объемных конструкций с помощью перемычек формируют каркас из нескольких сеток, установленных на ребро или расположенных одна над другой.

Замена стальной арматуры на стеклопластиковую

Зависит от прочности на разрыв для конкретной марки композитной арматуры. Стеклопластиковыми прутами с предельным значением 1200 МПа могут быть заменены стальные (класса А-III), с диаметром на треть больше:

Как размотать стеклопластиковую арматуру?

Следует надежно зафиксировать один из концов стержня и, удерживая бухту в вертикальном положении, раскатать смотанный отрезок в прямую линию на ровной поверхности.

Как делают стеклопластиковую арматуру?

Пропитывают отдельные жгуты стеклоровинга термореактивными связующими веществами и формируют из них цилиндрический прут. После чего обматывают его еще одним перекрученным жгутом и протягивают через туннельную печь, в которой смола полимеризируется.

Как соединить стеклопластиковую арматуру?

Стеклопластиковая арматура позволяет формировать каркас цельными прутами, без составных частей. Пересекающиеся стержни соединяются между собой пластиковыми стяжками, отожженной вязальной проволокой или специальными клипсами. Если без составных частей обойтись не удается, они соединяются внахлест, с перекрытием порядка 100 диаметров используемой арматуры.

Как сделать теплицу из стеклопластиковой арматуры?

Высота теплицы должна позволять стоять в ней в полный рост. Из стеклопластиковой арматуры практичнее делать арочные или пристенные полуарочные конструкции. Для капитальных теплиц обустраивается армированный композитом ленточный фундамент, в котором до заливки бетона закрепляются концы дуг из арматуры. Для разборных конструкций используют отрезки пластиковых или стальных труб в виде закладных деталей. Крепление к стене осуществляют при помощи деревянного бруса с отверстиями под концы дуг.

Как сделать парник из стеклопластиковой арматуры?

Высота парника обычно лежит в пределах от 0,5 до 1,5 метра. Концы дуг могут быть воткнуты непосредственно в землю. Практичнее всего для их закрепления изготовить из деревянного бруса прямоугольную раму необходимого размера со сквозными отверстиями.

Как правильно монтировать стеклопластиковую арматуру?

Отрезаются пруты необходимой длины, маркером намечаются места крепления, раскладываются на ровной поверхности и соединяются перемычками в сетку с помощью хомутов или проволоки. Для объемных каркасов готовые сетки связываются между собой.

Дуги из стеклопластиковой арматуры

Радиус изгиба дуги должен быть не меньше произведения номинального диаметра прута на отношение модуля упругости к пределу прочности. Например, для арматуры АСК-10-1200/55 его минимальное значение составляет 458 мм.

Сетка из стеклопластиковой арматуры

Армирующее изделие из одного слоя взаимно перпендикулярных арматурных стержней, соединенных между собой в заводских условиях. Поставляется в листах или рулонах и позволяет значительно ускорить выполнение строительных работ.

Дуги для парника из стеклопластиковой арматуры

Изготовить небольшой арочный парник можно из стеклопластиковой арматуры диаметром 6—8 мм. Высокий модуль упругости легко позволит согнуть из стержней дуги для сооружения шириной всего один метр. С учетом заглубления в землю, для такого сооружения потребуются отрезки арматуры длиной 4 м.

Сваи из стеклопластиковой арматуры

В подготовленную скважину опускается пространственный каркас, выполненный из стеклопластиковой арматуры. После его установки слоями подается бетон.

Армопояс из стеклопластиковой арматуры

Композитные материалы могут быть использованы почти во всех видах армирующих поясов, кроме ростверка: цокольных, межэтажных и мауэрлатах.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/kak-vyazat-armaturu-iz-steklovolokna-podgotovka-materialov-dlya-sborki-armiruyushchego

Как сварить пластиковую арматуру. КАК СОГНУТЬ КОМПОЗИТНУЮ АРМАТУРУ ИЛИ ПРИВАРИТЬ ЕЁ К ЧЕМУ-ЛИБО?

Уже изготовленную стеклопластиковую арматуру, как и любую другую композитную арматуру, согнуть на строительной площадке невозможно (так чтобы после снятия нагрузки она оставалась согнутой). После отверждения, композит, связывающий волокна, из которых состоит арматурный стержень, можно только разрушить. Размягчить его с последующим повторным отверждением — не получится.

Сформированный композитный арматурный стержень можно согнуть на время, но он будет вести себя как пружина и после снятия нагрузки снова выпрямится самостоятельно.

Сварить композитную арматуру с чем-либо тоже не получится. В крайнем случае можно приклеить…

На практике, обе эти задачи решаются проще. Касательно гнутых элементов — можно заказать их изготовление у производителя композитной арматуры. В заводских условиях можно изготовить гнутые композитные элементы по чертежу заказчика ещё на этапе производства композитной арматуры. Кроме того, Вы можете просто использовать композитную арматуру вместе с металлической. Так называемые гибридные каркасы, связанные из стальной и композитной арматуры — не редкость.

Когда стоит задача, во что бы это ни стало, приварить композитный арматурный стержень к чему-либо или выполнить преднапряжение композитной арматуры, есть единственное решение — использовать стержни композитной арматуры с установленными стальными наконечниками. Эти стальные наконечники могут крепиться к концам композитных арматурных стержней с помощью цанговых зажимов либо с помощью химических анкеров. Такие наконечники могут устанавливаться на концы композитных арматурных стержней прямо на заводе-производителе композитной арматуры.

Фундамент из композитной арматуры. Необходимые сведения для выбора

При составлении проекта нужно определить, каким армированием будет выполнена опорная часть здания (из стали или композита).

Стальная арматура выбирается в соответствии с ГОСТом 5781-82, ГОСТом 5781-82 (стержневая, горячекатаная), ГОСТом 6727-80 (проволочная, холоднотянутая).

Продукция из стекловолокна описана ГОСТом 31938-2012 (Арматура композитная полимерная для армирования бетонных конструкций), а для других видов полимера необходим индивидуальный расчет для условий конкретного строительства.

Изделие представляет собой прутки круглого сечения Ø 4 мм – Ø 22 мм, свернутые в бухту отрезками длиной до 100 м или фрагментами порядка 6 м.

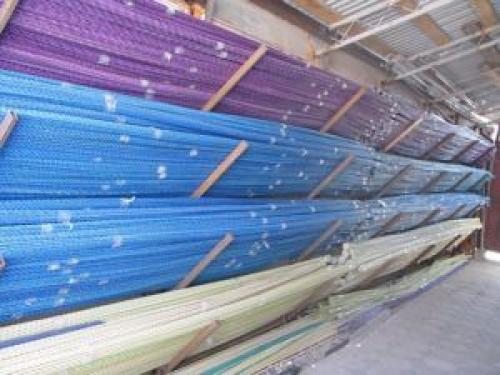

Различные Ø видны по цвету

Арматура из полимера имеет разный цвет, но он вызван не наличием «особых» добавок, а используется изготовителями для обозначения Ø стандартного прутка. В строительных магазинах благодаря этому можно сразу различать нужную продукцию и не смешивать ее при монтаже каркасов на площадке. Пример раздельного хранения на стеллаже показан на этом фото.

Поверхность отдельного прутка имеет спиральные ребра жесткости, которые обеспечивают надежное скрепление с бетонным монолитом. Для усиления этой функции наружная поверхность композита может быть покрыта абразивной посыпкой.

Виды композита

Чтобы решить, какая лучше арматура подойдет для выбранного типа фундамента, нужно хорошо изучить технические характеристики каждой марки продукции. Основные виды композитной арматуры представлены такими составами:

1. Стекловолокно АКС. Имеет в своей основе армирующие волокна из неорганического расплавленного стекла.
2. Арамидная ААК. Полиамидное волокно, напоминающее капрон, нейлон, амилан.
3. Базальтовая АКБ. Получается при термической обработке сырья из вулканических пород.
4. Карбоновая (углеродная) АКУ, АКК. Нити на 90% состоят из углерода. Углепластиковая продукция по сравнению с другими типами композита обладает наиболее высокой прочностью.

Нити, непрерывные по всей длине, заключены в оболочку из синтетической термореактивной смолы, которая выполняет функцию связующего (винил-эфирные, эпоксидные и другие смолы).

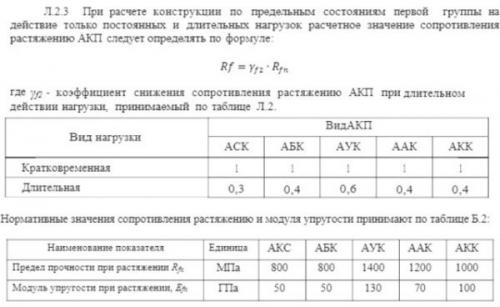

Сравнение характеристик различных композитов можно увидеть в справочных таблицах:

Удобная доставка

Дополнительным плюсом полимерной продукции является удобство ее транспортировки личным транспортом, как показано на этом фото.

Композитные материалы выбирают для устройства фундамента, когда необходимо добиться снижения веса монолитной конструкции, при оптимизации финансовых затрат на строительство. Однако, нужно исходить из того, что допустимая температура эксплуатации не должна превышать 60°С.

Отличия от стали

Принимать решение, какая арматура лучше металлическая или стеклопластиковая, необходимо по условиям эксплуатации будущей конструкции.

Главным аргументом у продавцов композитных армирующих материалов является выигрыш в весе за счет различной плотности металла и пластика. При подсчете весового соотношения прутьев и раствора в общей массе монолита получается снижение не более 10% для плит и порядка 8% для ленточных оснований.

Эти величины имеют значение, если несущая способность грунта на участке практически равна или незначительно меньше весовой нагрузке здания. При большом различии экономия будет относиться к цене материала и стоимости транспортировки.

Стеклопластиковая арматура при одинаковом сечении со стальным аналогом прочнее на разрыв почти в 3 раза. Но, если к ним приложить одинаковое усилие, то пластик вытягивается больше, чем металл, в 4 раза.

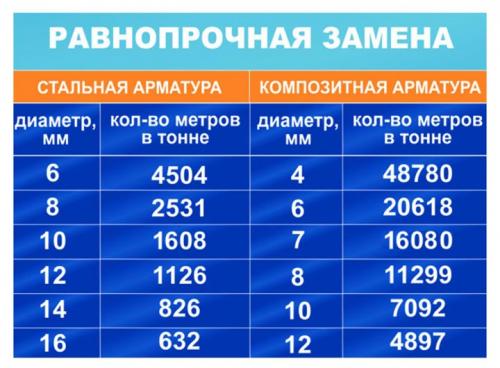

По коэффициенту прочности на разрыв можно сделать равнопрочную замену стали на АСП Ø в 3 раза меньше. Одновременно следует учесть, что увеличение длины на каждый 1 м п арматуры составит 2,2% (2,2 см). Это является недопустимым для большинства бетонных изделий. Из этого следует, что для фундаментов зданий, находящихся под значительной нагрузкой нужно выбирать прутки сечением в 4 раза больше. Это вызовет рост стоимости материала.

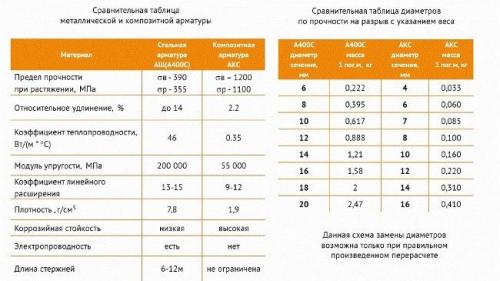

Для сравнения и выбора параметров арматуры нужного типа и класса используют справочные таблицы:

Не рекомендуется возводить фундамент с композитной арматурой на грунте, где действуют большие деформационные и искривляющие нагрузки. Следует воздержаться от установки сеток и каркасов из полимера в ростверках и плитах, на которые устанавливают тяжелые здания.

Композит изгибается вручную

Легкие постройки, пристройки к основному зданию, армирующие каркасы их фундаментов, имеющие сложную геометрическую форму, удобно и достаточно дешево можно изготовить (связать) из композитных материалов, как на фото.

Гнуть под заданным углом стеклопластиковые стержни самостоятельно прямо на строительной площадке, как стальные прутья, нельзя. Эту операцию выполняют у производителя по заранее предоставленным чертежам.

Профессиональный проектант на основании предварительного расчета должен подтвердить или запретить возможность использования этих инновационных материалов с запасом прочности не меньше допустимого по ГОСТу.

Каркас фундамента из стеклопластиковой арматуры. Сравнение стеклопластиковой и металлической

Внедрение инновационных технологий в строительную сферу ставит перед строителями вопрос, какую арматуру целесообразнее использовать для укрепления конструкций из бетона. Определиться стеклопластиковая арматура или металлическая для фундамента, можно только разобравшись со всеми их положительными сторонами. В отличие от изделий на основе металла арматура из стеклопластика имеет массу в девять раз меньше, что позволяет уменьшить нагрузку на фундамент сооружения.

Сравнение арматуры.

Профессионалы сравнивания арматуру из металла и стеклопластика едины во мнении, что последняя, не подвергается влиянию химически активных сред. В связи с этим в зимний период производят армирование ленточного фундамента стеклопластиковой арматурой. Их выбор объясняется тем, что зимой в бетон добавляют солевые растворы, способствующие его застыванию.

Отличительными характеристиками металлической арматуры по сравнению со стеклопластиковыми изделиями является простота использования последнего. Для этих целей не требуется пользоваться сварочным оборудованием. Удостовериться в этом можно, посмотрев, как выполняется укладка фундамента со стеклопластиковой арматурой на

Стеклопластиковые элементы арматурных каркасов, сравнив с металлическими аналогами, эффективнее справляются с нагрузками на разрыв. Поэтому они применимы в укреплении ответственных конструкций на основе бетона. Сравнивая металлическую арматуру со стеклопластиковой, специалисты отдельно останавливаются на том, что последняя на протяжение длительного времени не влияет на уменьшение прочностных характеристик фундаментных конструкций.

Все это обуславливается не подверженностью стеклопластиковых элементов окислительным процессам. Сравнив металлопластиковую со стеклопластиковой арматурой, специалисты пришли к заключению, что при использовании последней можно создавать надежные каркасные сооружения.
