Армированный пояс – ответственный элемент жилых зданий, который формируется на различной высоте от нулевой отметки. Армопояс предназначен для решения следующих задач:

•  формирования ровного основания для монтажа межэтажных панелей;
•  сглаживания различных видов нагрузок, создаваемых балками кровли;
•  предотвращения растрескивания несущих стен в результате деформации коробки;
•  пропорционального распределения нагрузок, действующих на торцевую плоскость стен;
•  снижения вероятности деформации стен под действием повышенных усилий;
•  уменьшения влияния нагрузок, вызванных порывами ветра;
•  обеспечения устойчивости зданий, построенных в условиях наклонного рельефа;
• сохранения целостности коробок зданий, построенных в сейсмически активных районах;
• повышения запаса прочности строительных конструкций, на которые действует реакция морозного пучения грунта.

Отсутствие армированного пояса, возведенного на верхнем уровне несущих стен, снижает устойчивость здания.

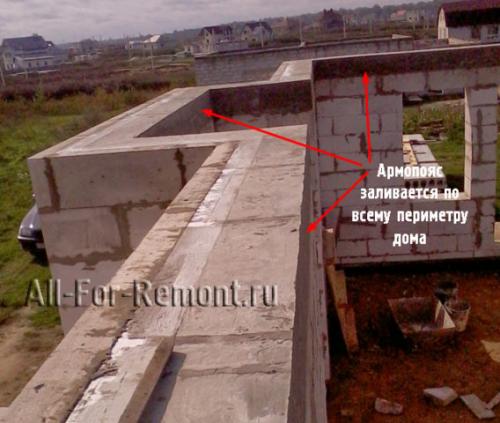

Армопояс представляет собой бетонный слой, проложенный вдоль наружных стен строящегося дома по всему периметру

Сооружать армопояс необходимо в следующих ситуациях:

• при использовании для возведения стен ячеистых блоков;
• при строительстве домов в сейсмоактивных зонах;
• при сооружении зданий на проблемных почвах.

Возможны ситуации, когда можно обойтись без железобетонного пояса – это использование кирпича для возведения капитальных стен, а также заливка фундамента ниже уровня замерзания грунта. В остальных случаях армированный пояс – обязательный элемент здания.

Толщина армопояса под плиты перекрытия. Виды армопоясов

Устойчивость и долговечность всей конструкции дома обеспечивают сразу несколько уровней армопоясов (Фото: shutterstock)

Существует несколько видов армопоясов, которые делают на разных этапах строительства дома. Их количество зависит от:

• изначального проекта постройки — одноэтажная или нет;
• типа почвы и особенностей региона: сейсмоактивность, высокие грунтовые воды и т. д.;
• материала стен и типа перекрытий.

На основании всех этих факторов принимают решение на стадии проекта, насколько и где стоит усилить конструкцию. Как правило, выделяют четыре основных вида армопоясов:

1. Базовый армопояс . Его обустраивают перед установкой фундамента, и чаще всего он применяется в конструкциях типа ростверк. В данном случае армопояс выполняет роль ленты, которая связывает заглубленные сваи или основания, на которое опираются столбы. Таким образом получается подземный армопояс, который принимает на себя основную нагрузку всей постройки. Обязательным для него является наличие «подушки» из песка, отсева или мелкой щебенки
2. Цокольный армопояс . Укладывают на уже залитый фундамент. Его ширина соответствует ширине стен. Если планируется одноэтажная постройка из легких материалов, он может и не потребоваться.
3. Пояс под перекрытия . Это межэтажный армопояс, который принимает на себя нагрузку от плит перекрытия и распределяет ее равномерно на несущие стены. Его укладывают по всему периметру, включая внутренние стены. Так снижается риск деформации кладки, особенно в местах проемов.
4. Под мауэрлат/кровлю . Завершающий армопояс, основная задача которого не только связать весь последний контур стен, но и распределить нагрузку от кровли. На него же крепится мауэрлат — брус, служащий нижней опорой для стропил. Крепить этот элемент непосредственно в камень или к газобетону нельзя — в процессе эксплуатации при постоянных вибрациях от ветра такое крепление расшатается. Поэтому в месте стыка кровли и стен монтируют дополнительный усиленный слой. Такой армопояс выполняют по аналогии с предыдущими, ширина — вровень с кладкой или чуть ниже.

Высота армопояса под мауэрлат. Назначение и функции

Сначала рекомендую вам ознакомиться с мегаполезным

Если говорить кратко, то армопояс под мауэрлат представляет собой монолитную бетонную конструкцию, повторяющую контуры постройки, и служит для следующих целей:

• при движении почвы, способствует сохранению геометрии здания и целостности стен;
• если были допущены ошибки при укладке блоков или кирпича, армопояс позволяет выровнять горизонтальную поверхность под мауэрлат;
• придает сооружению дополнительную жесткость;
• армированный пояс принимает на себя точечную нагрузку от стропил, компенсирует ее и распределяет по поверхности несущих стен;
• механическая прочность конструкции позволяет надежно закрепить на ней мауэрлат.

Газобетон, керамзитобетон и пеноблок – современные и относительно дешевые стройматериалы. Несмотря на все достоинства, все они имеют один существенный недостаток – под воздействием точечной нагрузки от стропил блоки могут лопнуть, что значительно ослабляет прочность всей стены. Поэтому армопояс на газобетоне и других пористых блоках – обязательное условие долговечности конструкции.

Нужен ли армопояс на стенах из кирпича, ведь они обладают достаточной прочностью для крепления мауэрлата с помощью анкеров и закладных элементов? Поскольку кирпичная кладка не монолитная конструкция, то строители настоятельно рекомендуют и на таких стенах устройство армопояса, особенно в регионах сейсмически нестабильных и для построек, возведенных на склонах.

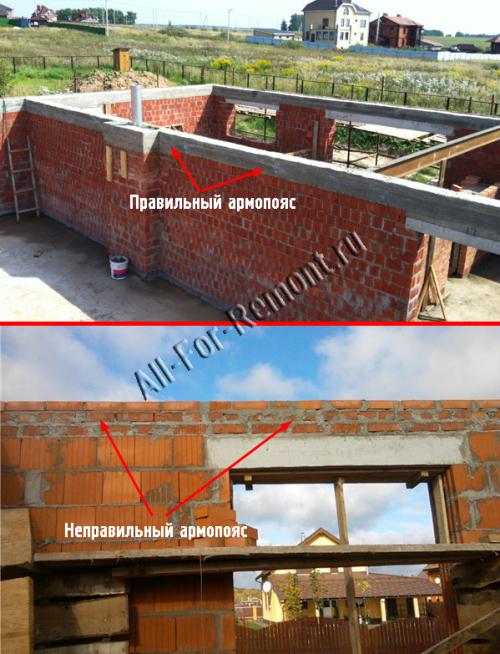

Можно ли сделать кирпичный армопояс?

Некоторые «специалисты» считают, что альтернативой бетонной конструкции может служить армопояс из кирпича. Я же хочу сразу указать на недостатки этого варианта:

• нагрузка от крыши будет неравномерно распределяться на несущие стены;
• на некоторые кирпичные блоки будет действовать точечная нагрузка;
• по сравнению с бетонной конструкцией – более длительный и трудоемкий процесс устройства;
• более низкая прочность, в сравнении с монолитным армопоясом из бетона.

Из этого следует, что укрепление стен дома армированной кирпичной кладкой не может конкурировать с монолитным бетонным поясом. Использовать кирпичный армопояс можно для крыш хозяйственных построек небольших размеров и других зданий вспомогательного назначения. При возведении нужно придерживаться следующих тезисов:

• Для увеличения прочности на каждый ряд кирпича прокладывается армирующая сетка из проволоки диаметром до 5 мм;
• Ширина кирпичной конструкции должна соответствовать толщине стен строящегося здания;
• Высота армопояса зависит от типа используемых стройматериалов и вида кровли, и в среднем составляет 40 мм.

Расчет диаметра арматуры для армопояса для газоблочных стен под плиты перекрытия. Расчет армопояса.

Под междуэтажным перекрытием (за исключением монолитного ж/б перекрытия) в блочном/кирпичном доме необходимо устраивать армированный пояс из железобетона — армопояс.Основное предназначение армопояса под междуэтажным перекрытием — равномерно распределить нагрузку на стены. В некоторых частных случаях, армопояс может быть расположен непосредственно над оконными проемами и выполнять функции перемычек. Размеры поперечного сечения армопояса и диаметр рабочей арматуры должен быть определен по расчету ж/б конструкций. Диаметр вспомогательной арматуры, не должен быть менее 6 мм.Для примера рассчитаем частный случай, где армопояс расположен непосредственно над оконным проемом и выполняет функцию ж/б перемычки.

Требуется рассчитать армопояс 250×200мм (высота×ширина) над оконным проемом шириной 2,1м; под облегченные плиты перекрытия ПНО размером 6280х990х160мм и весом 1500 кг. Расчёт. М = qL²/8, где q — распределенная нагрузка на каждый метр армопояса q = собственный вес армопояса + нагрузка от плит ПНО + эксплуатационная нагрузка q = 2500кг/м³×1м×0,2м×0,25м +1500кг/2 +400 кг/м²×6м/2 = 125 кг/м + 750кг/м + 1200 кг/м = 2075 кг/м h0 = 21см — расстояние от центра сечения арматуры до края сжатой зоны ж/б перекрытия Расчётное сопротивление сжатию для бетона класса В20 — Rпр (Rb) = 117 кгс/см2 (11,5 МПа).

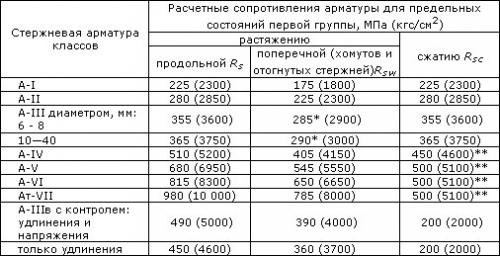

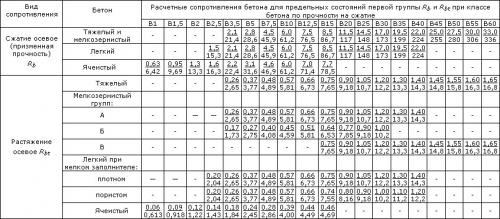

b = 0,2 м , тоже значение что и в моих предыдущих расчетах в группе построим свой дом  Расчетное сопротивление растяжению для арматуры класса А-III — Ra = 3600 кгс/см2 (355 МПа).

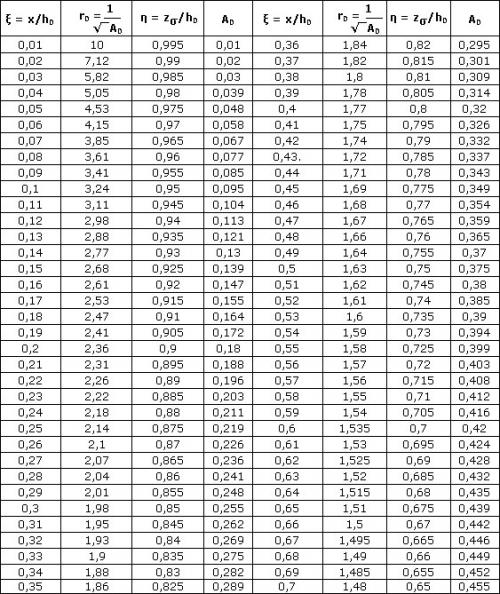

М = 2075×2,1²/8= 1143,84 кг•м А0 = M/b×h0²×Rпр = 1143,84 /(0,2×0,21²×1150000) = 0,1127 По вспомогательной таблице для расчёта изгибаемых элементов прямоугольного сечения, армированных одиночной арматурой (согласно «Пособия по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры (к СНиП 2.03.01-84)») находим η = 0,94 и ξ = 0,12 ( ).

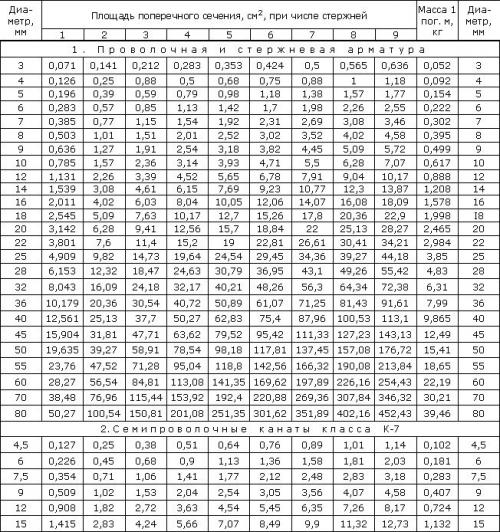

Требуемая площадь сечения арматуры:Fa = M/η×h0×Ra = 1143,84 /(0,94×0,21×36000000) = 0,000165 м2 = 1,61 см2.Основная рабочая арматура армопояса: 2 стержня Аlll d12мм, центр сечения арматуры находится на расстоянии 4 см от низа армопояса.

Нужен ли армопояс под монолитную плиту перекрытия. Бетонный армопояс для опирания перекрытия.

Здесь мы рассмотрим нужен ли бетонный армопояс для опирания двух видов перекрытия из пустотелых бетонных плит перекрытия и перекрытия по деревянным балкам. Для деревянных балок возьмём пролёт в 4 метра, а для бетонных плит традиционный 6 метровый пролёт под ПБ 63-12-10. Для того что бы понять достаточно ли будет прочности стены из газобетонного блока для опирания перекрытия и всех остальных нагрузок нам нужно будет рассчитать нагрузку на сминаемую часть стены (площадь опирания). И так что нам дано:

Площадь эксплуатируемого перекрытия 7,2 м² с нормативной распределённой нагрузкой 400 кг на м.кв., соответственно на всю плиту нагрузка составит 2880 кг.

Общая нагрузка сминаемую часть стены составит 5230 кг, давайте во избежание погрешности в расчётах округлим и увеличим нагрузку до 6000 кг.

Опирание на стену будет по 14 см с каждой стороны, площадь опирания с одной стороны составит 1680 см², соответственно нагрузка на стену будет равна 1,79 кг/см² (0,175 МПа), давайте опять округлим в большую сторону пусть будет 0,2 МПа.

Кладка из газобетонных блоков плотностью D500 классом по прочности В2,5 на тонкослойный клей в соответствии с СТО НААГ 3.1–2013 Таблица 9.1 обладает сопротивлением сжатию, то есть несущей способностью в 1 МПа, что в пять раз превышает даже наши завышенные показатели при расчёте. Вывод, для опирания плиты перекрытия в устройстве бетонного армопояса нет необходимости.

В каких случаях не нужен армопояс. В каких случаях требуется армопояс в доме

Армопояс для стен. Усиление стен армированным поясом нужно не всегда. Поэтому не нужно зря тратить деньги на него в следующих случаях:

• под подошвой фундамента залегает крепкий грунт (скальный, крупнообломочный или крупный песок не насыщен водой) стены возводятся из кирпича;
• строится одноэтажный дом, который перекрывается деревянными балками, а не железобетонными панелями.

Если же на участке залегают слабые грунты (пылевидный песок, суглинок, глина, торфяник), то ответ на вопрос нужен армирующий пояс, очевидна. Не обойтись без него и в том случае, когда стены строятся из керамзитобетонных или пористых блоков (пенобетонных или газобетонных).

Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от межэтажных плит перекрытия. Армопояс исключает риск деформации стен и равномерно распределяет нагрузку от плит на блоки.

Для арболитовых блоков (толщина стены не менее 30 см, а марка прочности не ниже В2,5) армопояс не нужен.

Армопояс под мауэрлат. Деревянная балка, на которую опираются стропила, называется мауэрлат. Она не может продавить пеноблок, поэтому кому-то может показаться, что под нее армопояс не нужен. Однако, правильный ответ на данный вопрос зависит от материала, из которого построен дом. Крепления мауэрлата без армопояса допускается для кирпичных стен. Они надежно держат анкера, которыми мауэрлат крепится к ним.

Армопояс под мауэрлат.

Если же мы имеем дело с легкими блоками, то армопояс залить придется. В газобетон, пенобетон и керамзитовые блоки анкерные крепления надежно зафиксировать невозможно. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с крышей.

Армопояс для фундамента. Здесь подход к проблеме усиления не изменяется. Если фундамент будет смонтирован из блоков ФБС, то армопояс однозначно необходим. Причем его нужно делать в двух уровнях: на уровне подошвы фундамента и на его верхнем срезе. Такое решение защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и осадке грунта.

Для бутобетонных ленточных фундаментов также требуется усиление армированным поясом, хотя бы на уровне подошвы. Бутобетон — экономический, но не устойчив к подвижек грунта материал, поэтому армирования ему необходимо. А вот монолитной «ленте» армопояс не нужен, поскольку ее основа — стальной объемный каркас.

Ленточный фундамент для дома: достоинства и недостатки как сделать своими руками ( прочитать подробнее )

Нет необходимости в устройстве данной конструкции и для сплошной фундаментной плиты, которую заливают под здания на слабых грунтах.

Армопояс под виды межэтажных перекрытий. В панели, опирающиеся на керамзитобетонные блоки , газо или пенобетон, армированный пояс нужно делать в обязательном порядке.

Во монолитное железобетонное перекрытие его можно не заливать, поскольку оно равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Размеры плит перекрытия: особенности использования конструкций ( прочитать подробнее )

Армопояс под деревянное перекрытие, которое опирается на легкие блоки (газобетонные, керамзитовые, пенобетонные) не требуется. В этом случае под балки достаточно будет залить опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск продавливания блоков.

Источник: https://armatura-dlya-fundamenta.aystroika.info/novosti/armopoyas-pod-derevyannye-balki-perekrytiya-chto-takoe-armopoyas-i-zachem-nuzhen

Ошибки при укладке плит перекрытия. Требования СП и СНиП

Монтаж плит перекрытия (ПП)- работа весьма ответственная, которая связанная с высоким уровнем опасности , а поэтому требует точного выполнения правил монтажа и техники безопасности.

Нормирование требований к перекрытиям уже начинают с момента выбора конструкционных материалов, из которых изготавливается плита перекрытия, а далее при выполнении проектных и монтажных работ. При этом формируется государственная, ведомственная и производственная система контроля по каждому этапу.

Расчет допустимых нагрузок выполняется на основании СНиП 2.03.01-1984 и 2.01.07-85* . Они допускают нормативный прогиб ПП не больше 1/150 от пролета либо 1/75 от вылета консолей. В таком случае при эксплуатации будет гарантировано отсутствие трещин на поверхности конструкции. А подготовительные мероприятия должны проводиться согласно требованиям СНиП 3.01.01, изданного в 1985 году.

Схема монтажа плит перекрытий на фото:

Также застройщику нужно будет соблюдать следующие требования:

1. Технология сооружения ПП определена нормативами СНиП 3.03.01 , изданного 1987 году. Данный нормативный акт допускает установку конструкций только по проекту с геодезической проверкой, и исключительно после завершения усиления несущих колон либо аналогичных конструкций и проверки их на прочность.
2. Выполнение норм техники безопасности при монтажных работах на перекрытиях отражены в СНиП III-4, изданного 1980 году.
3. Основные указания по порядку выполнения работ отражены в СНиП 3.03.01, изданного в 1987 году.
4. Плиты перекрытия для зданий должны соответствовать ГОСТ 9561 , изданному в 1991 году.
5. В процессе производства работ исполнители руководствуются требованиями СНиП 12.03, изданного в 2001 году.

Техника безопасности

Установка ПП относится к перечню работ с повышенной опасностью. Выполнение и основных, и вспомогательных монтажных работ обязаны соответствовать требованиям базового нормативного акта — СНиП NoIII-4,1980 года издания.

Ответственность и руководство над персоналом поручают многоопытным инженерно-техническим сотрудникам, а подъемная техника и приспособления, используемые в ходе СМР, должны отвечать требованиям Госгортехнадзора и быть аттестованными на работоспособность.

Также необходимо выполнять следующие базовые требования ТБ:

1. Монтажный персонал и крановщики обязаны пройти предварительное обучение, сдать экзамены и получить допуск на установку плит перекрытия.
2. Крановщик обязан иметь надлежащее сертификационное свидетельство, удостоверяющее его право управления краном.
3. На стройплощадку предварительно поставляют все оборудование и инструменты, которые должны быть исправными и аттестованными на работоспособность.
4. Монтажники должны комплектоваться средствами защиты и спецодеждой.
5. Зона СМР ограждается особыми ограждающими конструкциями.
6. Все строительные элементы в границах нижнего этажа обязаны быть установлены и надежно зафиксированы.
7. До монтажа на проектное месторасположения, все ПП очищаются от грязи и наледи.
8. Запрещено выполнять подъем ПП, с поврежденными или отсутствующими монтажными петлями.
9. С крановщиком обязана быть обеспечена зрительная, звуковая и сигнальная связь. Допустимо применение рации либо сотовых устройств.
10. Расстроповка ПП при погрузочно-разгрузочных работах выполняется исключительно после контроля ее на устойчивость, а после установки, контролируют надежность закрепления с закладными узлами несущей конструкции.
11. В процессе выполнения монтажа ПП весь задействованный в операции монтажный персонал обязан соблюдать ТБ при работах на высоте.
12. При выполнении работ без подмостей верхолазные рабочие снабжаются аттестованными предохранительными поясами и нескользящей обувью.
13. Запрещено нахождение персонала под конструкциями, во время перемещения ПП.
14. Строповка ПП должна быть выполнена таким способом, чтобы можно было передвигать конструкцию в зону установки в положение, максимально близкое к проектному.
15. Снимать стропы с ПП разрешено исключительно после завершения их размещения на твердой поверхности.
16. Сварочные работы можно поручать только аттестованным сварщикам, имеющих надлежащее удостоверение.

Армопояс высотой 10 см. Опалубка

Установка и закрепление опалубки осуществляется несколькими методами. Чтобы установить деревянные щиты, необходимо пропустить через них анкера, монтировать на них заглушки при помощи электросварки. Цель этих действий – зафиксировать опалубку таким образом, чтобы под весом бетона она не выдавливалась.

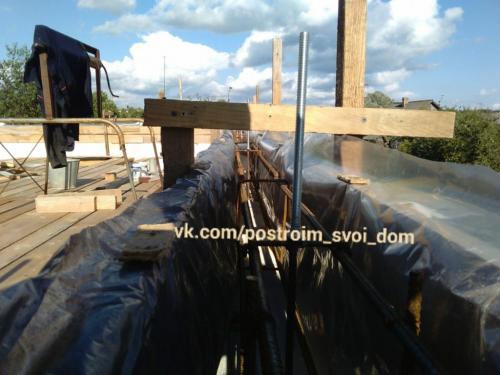

Для закрепления опалубки при заливке межэтажного армопояса чаще используется более простой способ. На нижней части щита следует закрепить шуруп диаметром 6 мм, длиной 10 см. Расстояние между ними – 0,7 м. Итак, приложите деревянный щит к стене, высверлите сквозь него отверстие, вставьте в него грибок и забейте шуруп.

Отверстие в щите должно быть диаметром чуть больше 6 мм. Это нужно для того, чтобы беспрепятственно установить грибок.

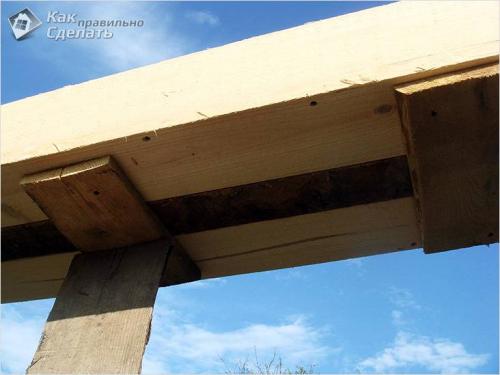

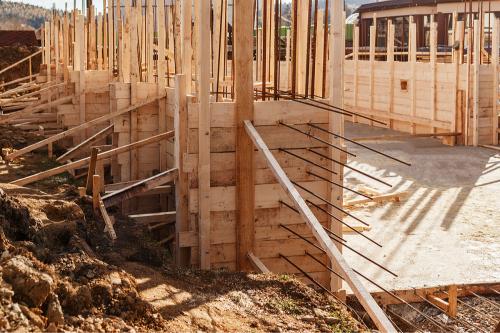

Деревянная опалубка

Верхнюю часть опалубки также закрепляют быстрым монтажом. Но в этом случае следует вкрутить саморез, а не шуруп. Итак, проделайте отверстие в кирпиче лицевой кладки. Затем вбейте в него арматуру. Если кирпич полнотелый, то дело обстоит проще – просто вбейте гвоздь/арматуру в вертикальный шов. Саморез и арматуру стяните вязальной проволокой. Расстояние между элементами крепежа – 1–1,2 м. Такое крепление способно противостоять предстоящим ему нагрузкам.

После того как армопояс затвердеет, снять опалубку можно при помощи ломика/гвоздодера. В теплый сезон бетон схватывается за сутки. В этом случае демонтаж опалубки можно осуществлять на следующий день. В холодный сезон эту процедуру проводят спустя несколько дней.
