Армирование столбчатых фундаментов – это залог крепкой, надежной, долговечной постройки. Небольшие изгибные усилия могут разорвать бетон, несмотря на то, что данный материал выдерживает большие нагрузки. Специалисты считают, что это основной недостаток данного материала, который необходимо учитывать при выполнении работ.

На столб фундамента воздействуют следующие нагрузки:

• на сдвиг – либо происходит сдвижение плотного слоя по водонасыщенному грунту, либо осуществляются подвижки грунта в горизонтальном направлении;
• на сжатие материалов – вес постройки;
• на разрыв – в зимний период пучения земли стенки сжимаются, в результате чего отрываются от подошвы.

Если брать в расчет нагрузки на сжатие – в таких случаях армирование столбчатого фундамента специалисты не выполняют, для того, чтобы устранить неблагоприятное воздействие, вызванное пучением грунта, будет достаточно просто обернуть столб тремя слоями рубероида. Некоторые специалисты в данном случае также рекомендуют использовать полиэтилен. Сдвиговая нагрузка – явление редко, но именно для того, чтобы избежать данного явления, осуществляют армирование.

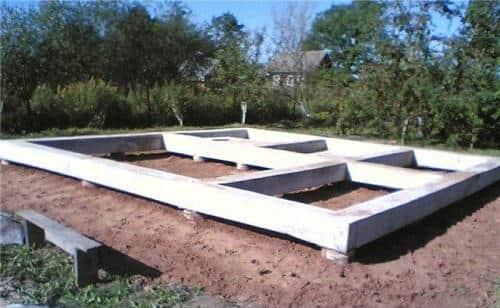

Еще одна зона армирования – это ростверк. Так называют горизонтально расположенную часть фундамента, которая передает и воспринимает вес от стен здания на сваи. Помимо этого фактора также играет роль предназначение ростверка – оно состоит в равномерном распределении нагрузки за счет объединения свай в единое целое. Поэтому и важно при устройстве ростверка обеспечить качественную жесткость соединяющих узлов.

Армирование столбчатого фундамента своими руками: особенности и секреты

Армирование столбчатых фундаментов – это залог крепкой, надежной, долговечной постройки. Небольшие изгибные усилия могут разорвать бетон, несмотря на то, что данный материал выдерживает большие нагрузки. Специалисты считают, что это основной недостаток данного материала, который необходимо учитывать при выполнении работ.

Нагрузки, действующие на столб фундамента

• Вертикальные нагрузки: вес здания, грунтовые воды, сейсмические нагрузки
• Горизонтальные нагрузки: ветровые нагрузки, ветровые нагрузки, нагрузки от движения грунта

Зоны армирования

На столб фундамента воздействуют следующие нагрузки:

• Вертикальные нагрузки
• Горизонтальные нагрузки

Еще одна зона армирования – это ростверк. Так называют горизонтально расположенную часть фундамента, которая передает и воспринимает вес от стен здания на сваи. Помимо этого фактора также играет роль предназначение ростверка – оно состоит в равномерном распределении нагрузки за счет объединения свай в единое целое. Поэтому и важно при устройстве ростверка обеспечить качественную жесткость соединяющих узлов.

Армирование столбчатого фундамента – это сложный процесс, требующий аккуратности, ответственности и знаний. Если вы решите армировать столбчатый фундамент своими руками, убедитесь, что вы выполняете все необходимые требования и меры безопасности.

Дом на столбчатом фундаменте. Задачи конструкции из опорных столбов

Строить столбчатый фундамент целесообразно для таких объектов, как:

• дом без подвального помещения со стенами из лёгких материалов;
• кирпичная постройка, которая по экономическим причинам не может быть поставлена на ленточном фундаменте и поэтому сооружается на столбах, углублённых в землю на 2 метра;
• здание, возводимое в местности с почвой, склонной к пучению из-за низких температур и вследствие этого отрицательно воздействующей на любой фундамент, кроме столбчатого.

На столбы разумно ставить только небольшие домики из лёгких материалов, ведь вес иных строений опоры не выдержат

От сооружения конструкции из опорных столбов лучше вообще отказаться в следующих случаях:

• грунт на площадке под строительство слабый или подвижный, что может стать причиной опрокидывания недостаточно устойчивого фундамента;
• земля на участке содержит большое количество торфа, осадочных пород или глины, насыщенной водой;
• дом планируется строить из тяжёлого сырья, например, кирпичей толщиной более 5 см или железобетонных типовых плит;
• финансы и время на обустройство цоколя значительно урезаны (при создании столбчатом фундаменте цоколь сам собой не образуется, как это бывает во время строительства ленточного основания);
• почва на участке под строительство дома отличается резким перепадом высот (от 2 метров).

Устройство столбчатого фундамента. Разновидности и назначение столбчатых фундаментов

Столбчатый фундамент чаще всего устраивают под различные деревянные постройки — это может быть дачный домик , каркасный коттедж, беседка, баня, а также хозяйственные постройки, такие, к примеру, как сарай или курятник.

Не особо рекомендовано поднимать на столбчатом фундаменте кирпичные или каменные постройки, так как если они будут слишком тяжелые , то опоры могут давать просадку, что приведет к деформации стен, а в дальнейшем — и к их разрушению. Впрочем, есть особые технологии, которые используются в промышленном и жилом строительстве, чаще всего – в регионах с вечной мерзлотой. Но  именно в этих случаях требуются особые подходы и специализированная техника – в рамках данной статьи рассматриваться такие способы не будут.

Существует несколько видов опорно-столбчатых фундаментов. Их объединяет именно конструкция устройства, а различными делает применяемый для сооружения материал.

• Монолитную железобетонную конструкцию можно назвать самой прочной и надежной для постройки жилых домов из всех существующих столбчатых фундаментов.

Монолитный железобетонный столбик

Этот вариант имеет наиболее высокую прочность на сжатие и на растяжение (безусловно, при правильном армировании), что очень важно при возведении строения на нестабильных, подвижных грунтах.

На монолитном фундаменте допустимо возведение не только одноэтажных, но и двухэтажных деревянных домов.

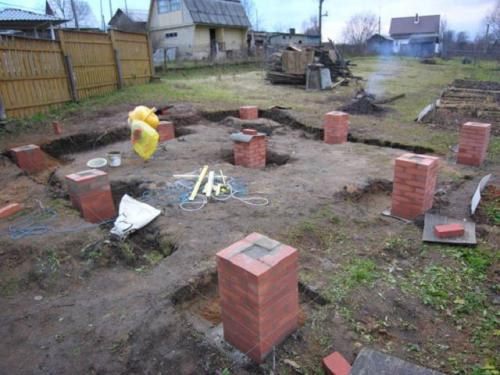

• Кирпичный столбчатый фундамент можно назвать самым распространенным из этого типа оснований. Нужно отметить, что такая конструкция, выстроенная из качественных материалов, может прослужить даже сто и более лет – тому свидетельство м м ногочисленные памятники старины в российских и европейских городах. Правда, чтобы добиться такого «долгожительства» для этой постройки нужно выбирать исключительно обожженный кирпич и только отменного качества.

Кирпичные столбики могут быть сплошными либо с залитой бетоном «сердцевиной»

Этот вид фундамента также подходит для постройки дома из одного ÷ двух этажей при ведении строительства на плотных грунтах. Кирпичным опорам фундамента обычно придают размер в сечении не менее 400 × 400 мм.

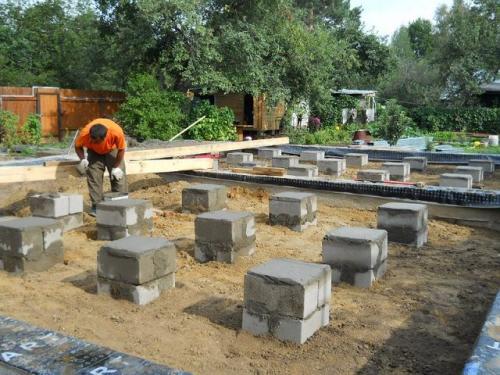

• Фундамент из блоков, которые могут быть изготовлены из разных материалов, обладает теми же качествами, что и кирпичная конструкция. Однако, его надежность и долговечность будут зависеть от качества и вида используемого материала.

Столбчатый фундамент из блоков — сродни кирпичной разновидности

Самыми долговечными, способными выдерживать большие нагрузки, считаются бетонные блоки.

• Столбчатый фундамент, изготовленный из бутового камня, не рекомендовано устанавливать на склонах холмистого участка, так как он будет иметь невысокую устойчивость на подвижных грунтах.

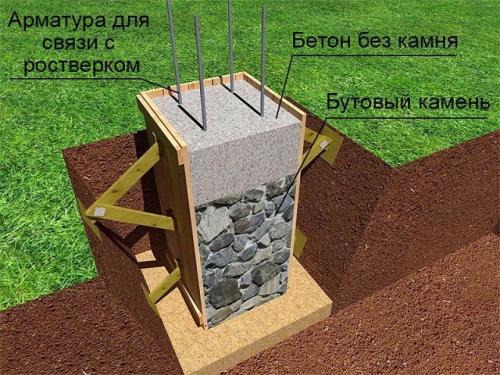

• Столбчатый бутобетонный фундамент достаточно надежен , и может быть выполнен разными способами — это бетон, перемешанный с бутом, порядовая укладка или бетон , залитый в колодец, сложенный из бута.

Бутобетонная фундаментная опора

Бетон, попадая между камней, надежно скрепляет их, делая конструкцию прочной, способной выдерживать высокие нагрузки.

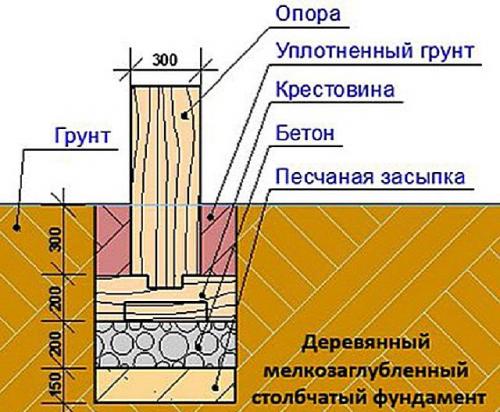

• Небольшие деревянные постройки могут быть установлены на фундамент, опоры которого также изготовлены из древесины, прошедшей специальную обработку. Дома, которые простояли десятки и сотни лет, доказывают, что правильно обработанное дерево сможет прослужить достаточно долгий срок.

В ряде случаев будет вполне достаточно и деревянных свай для фундамента

В настоящее время все же, в связи с тем, что появились более надежные материалы для фундамента, дерево для этой цели используется все реже и реже . Хотя для пристроек к дому, таких как веранда или терраса, деревянные столбы, имеющие диаметр 150 ÷ 200 мм, подойдут, как нельзя лучше. Однако, нельзя забывать, что для того, чтобы они простояли долго, перед вкапыванием их обрабатывают антисептическими пропитками и покрывают гидроизолирующими материалами — битумными мастиками, на которые закрепляется рубероид.

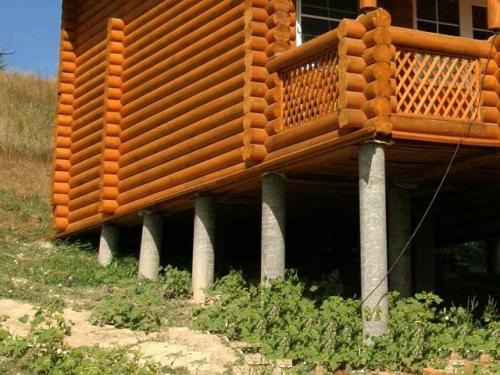

Столбчатый фундамент из асбестоцементных труб

• Столбчатый фундамент может быть выполнен из асбестовых труб небольшого диаметра (порядка 150 мм), если на нем будет возводиться легкая деревянная постройка, и 250 ÷ 400 мм, если сооружение планируется достаточно массивным. Асбестовые трубы больших диаметров могут стать своеобразной готовой опалубкой для заливки опорных свай бетоном и укрепления их арматурными прутьями.

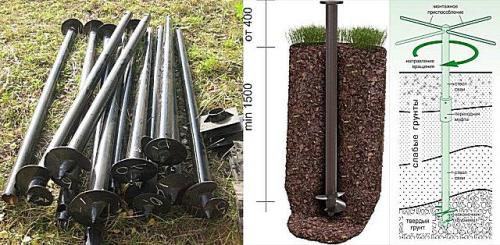

Металлические винтовые сваи для фундамента

• Еще одним вариантом столбчатого фундамента может стать конструкция, выполненная из металлических свай, которые вкручиваются в грунт. Этот способ обустройства основания для здания хорош тем, что свая проходит все неустойчивые прослойки, а затем вкручивается в плотные слои грунта — именно это позволяет ей надежно там закрепиться. На подобном фундаменте можно возвести деревянное строение, устанавливаемое на как ровном, так и на достаточно пересеченном участке территории.

Кстати, с помощью свай можно сделать не только  фундамент на сваях  или подъем/перенос дома, но также полную замену фундамента или его частичную реконструкцию.

Источник: https://stroyvsepodryad.info/stati/stolbchatyy-fundament-iz-kirpicha-svoimi-rukami-stolbchatyy-fundament-svoimi-rukami

Столбчатый фундамент Чертеж. Столбчатый фундамент — Чертеж

Столбчатый фундамент является самым экономичным основанием для дома. Затраты при его обустройстве практически в 2 раза меньше, чем при строительстве монолитных фундаментов.

Конструкция фундамента

Конструкция столбчатого фундамента состоит из отдельных столбов, устанавливаемых в строго определенных местах:

• В углах возводимого здания.
• В местах пересечения несущих стен.
• Под несущими простенками.
• Других местах, в которых сосредоточены большие нагрузки.

Для повышения устойчивости, исключения горизонтального смещения и, как следствие возможного опрокидывания, установленные фундаментные столбы увязываются ростверком. Обустроить столбчатый фундамент можно самостоятельно, но при этом следует все работы выполнять по предварительно составленному чертежу или схеме.

Расчет фундамента столбчатого типа непростое мероприятие и должно выполняться специалистами, которые учтут малейшие нюансы конструкции здания и особенности грунтов на строительной площадке.

Результатом проведенной работы будет общая схема основания под конкретное здание, в которой указано:

• Количество столбов и их месторасположение.
• Форма столбов и линейные размеры.
• Требуемая густота армирования.

Чертежи

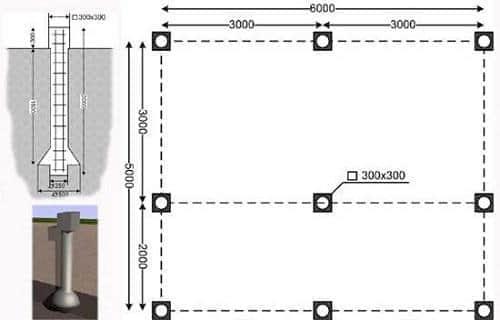

Чертеж столбчатого фундамента в качестве образца представлен на рисунке ниже:

Кроме чертежа для удобства проведения строительных работ рекомендуется иметь под рукой также схему столбчатого фундамента.

Существует две разновидности оснований столбчатого типа для дома:

1. Монолитный столбчатый фундамент.
2. Сборный столбчатый фундамент.

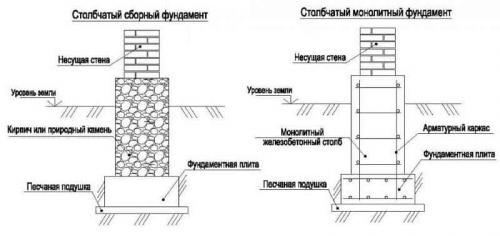

Чертеж этих конструкций выглядит так:

В первом случае столбы основания заполняются бетоном, а во втором формируются с использованием кирпича или природного камня.

Чертеж ростверка:

Последовательность работ по обустройству столбчатого фундамента

До начала работ по обустройству столбчатого фундамента своими руками необходимо провести подготовку строительной площадки.

Для этого нужно:

• Очистить ее от мусора.
• Срезать верхний слой почвы приблизительно на 30 см.
• Спланировать площадку.

Далее необходимо выполнить разметку строительной площадки по имеющемуся чертежу столбчатого фундамента. На земельный участок с большой точностью должен быть перенесен план основания в строгом соответствии с размерами и соблюдением форм. Правильность углов обязательно проверяется измерением диагоналей.

В указанных на чертеже местах роются ямы вручную или при помощи экскаватора. Их глубина должна быть больше расчетной глубины самого фундамента для выполнения подсыпки. Ширина ямы должна предусматривать возможность установки опалубки для создания фундаментного столба.

ВАЖНО! Если глубина вырытых ям превышает один метр, то следует принять меры по предотвращению осыпания грунта со стенок. Для этого яму следует выкопать с откосами и установить распорки из досок.

После того как ямы будут готовы следует начинать формировать фундаментные столбы согласно соответствующей схеме.

Монтаж выполняется в следующей последовательности:

1. На дно укладывается дренажная подушка из двух слоев: песка – 10-20 см, щебня – 5 см. Тщательно утрамбованная подсыпка накрывается гидроизоляционным материалом.
2. Устанавливается фундаментная плита, которая является своего рода подставкой и предназначена для увеличения опорной площади столба. Ее ширина должна превышать ширину столба приблизительно на 25 см. Чаще всего для этого применяются железобетонные блоки размерами 20×20×40 см (см. Бетонные блоки для фундамента 20х20х40 ).
3. Устанавливается опалубка для столбов. Для этого может использоваться фанера, ДСП, асбестоцементные трубы.
4. Закладывается арматура. Прутья диаметром 10-14 мм должны иметь длину приблизительно на 15 см короче высоты столба, что предотвратит развитие коррозионных процессов. Чтобы предотвратить выдавливание прутьев во время заливки рекомендуется устанавливать их в столб, залитый бетоном на 2/3.При этом нужно предусмотреть установку закладных элементов для увязки ростверка. Они должны выступать над фундаментным столбом приблизительно на 15 см.
5. Выполняется послойная заливка бетонного раствора. Для приготовления бетона должен использоваться бетон В15-25. Он готовится из цемента М300, щебня 20 мм, крупнозернистого речного песка и воды в пропорции 1:5:3:0,5. Каждый залитый слой толщиной около 25 см трамбуется, чтобы удалить пузырьки воздуха и пустоты.

После окончания работ фундаментные столбы должны набрать нужную прочность в течение 4 недель. При этом опалубка снимается через неделю. На последнем этапе выполняется монтаж ростверка, который позволяет равномерно распределить нагрузку между установленными фундаментными столбами.

Источник: https://stroyvsepodryad.info/stati/stolbchatyy-fundament-iz-kirpicha-svoimi-rukami-stolbchatyy-fundament-svoimi-rukami

Армирование столбов забора. Устанавливаем заборные столбы своими руками надежно

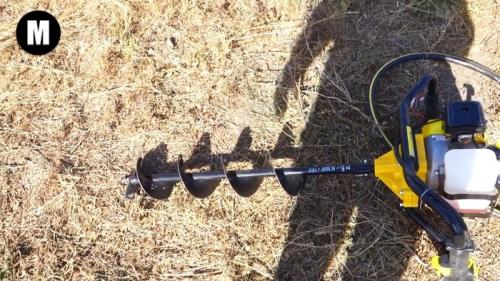

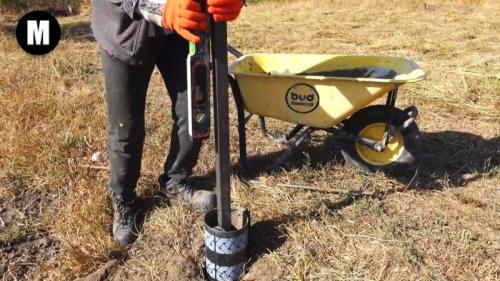

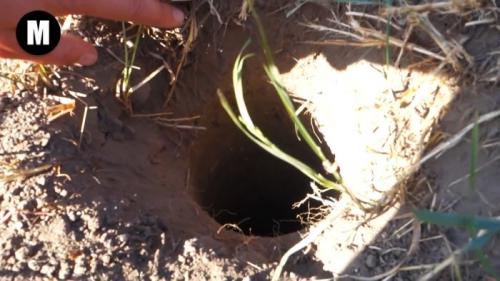

Работу начинаем с разметки мест установки столбов и копки ям вручную или с помощью бура. Оптимальная глубина ямы составляет 800 мм при диаметре 150 мм. Этого вполне достаточно для столбов из профильной квадратной трубы 40×40 мм при толщине стенки 3 мм. Трубы меньшей толщины будут менее прочными и не столь долговечными. Длина труб составляет 3 метра.

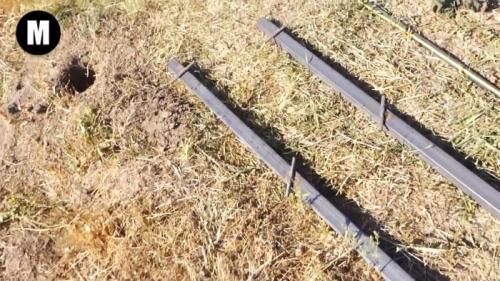

На части труб длиной 80 см навариваем по 2 отрезка арматуры длиной 100 мм. Они обеспечат более прочное держание столбов в бетоне и не дадут им отстать от бетона в результате действия зимних морозов и летней жары.

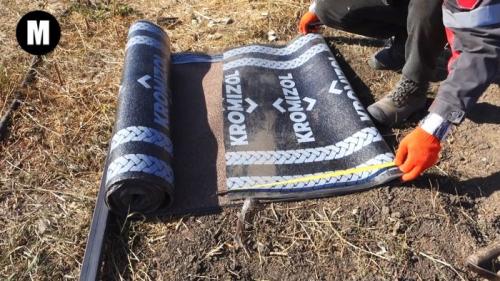

Также нам понадобится дешевый керамоизол на стеклохолсте, который обеспечит вечное стояние столбов и защитит их от выдавливания в результате действия морозного пучения. Причем крошка изнутри обеспечит лучшую адгезию к бетону.

Может возникнуть вопрос: почему бы не использовать канализационные пластиковые трубы диаметром 110 мм? Все дело в цене. Данный рулон в разы дешевле, чем пластиковые трубы указанного диаметра.

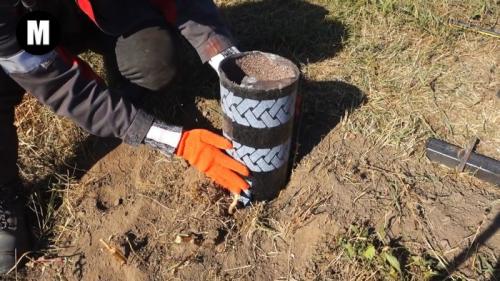

Отрезаем от рулона рубероида метровой ширины полосу в 50 см, которую сворачиваем в цилиндр, и опускаем в пробуренную в земле яму. Польза от этого несомненная и многогранная. Во-первых, улучшается качество бетона, во-вторых, в будущем рубероид будет выполнять функцию гидроизоляции, в-третьих, убережет столб от действия морозного пучения.

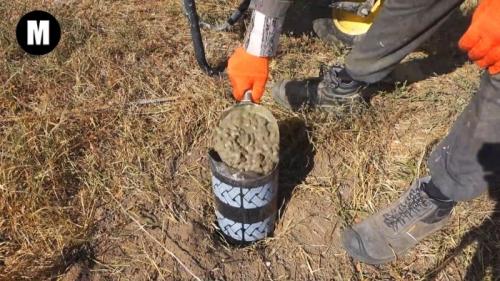

На дно ямы с рубероидом насыпаем 3 штукатурных ковша бетона, вставляем столб, центрируем его с помощью уровнемера и продолжаем набрасывать бетон, периодически удаляя воздух с помощью прута из арматуры. Также в жидкий бетон укладываем битый кирпич, чтобы распереть столб. Верх рубероида обматываем скотчем, чтобы исключить распирание верхней части рубероида.

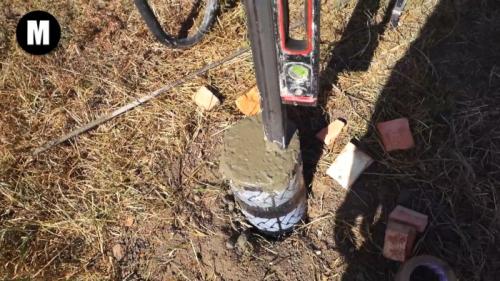

Сверху накладываем бетона побольше и выполняем форму грибочка, чтобы дождевая вода или влага от талого снега стекала по бетону и попадала в почву, а не скапливалась вокруг столба.

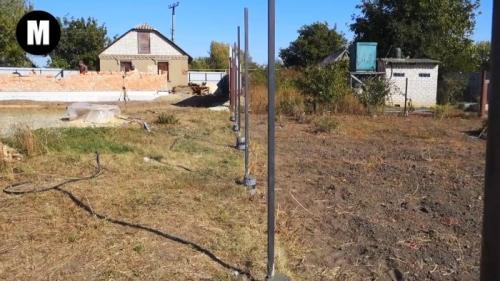

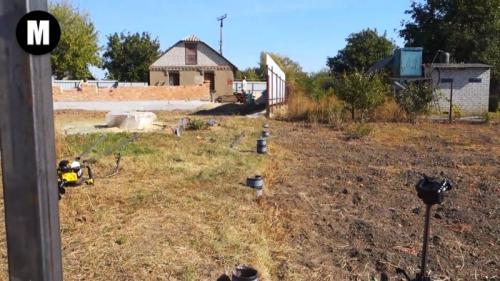

Практичней вначале установить 2 крайних столба, натянуть между ними понизу веревку, а затем по уровню выставлять каждый промежуточный столб. После выдержки столбов в течение недели, можно навешивать на них забор из любых материалов.

Источник: https://armatura-dlya-fundamenta.aystroika.info/stati/diametr-armatury-na-rostverk-dlya-zabora-lentochnyy-fundament-pod-zabor

Армирование столбчатого фундамента под колонну. Особенности фундамента под металлические колонны

Есть здания, в которых требования к прочности увеличены. Это строения, относящиеся к объектам промышленного назначения, энергетики. Как правило, здесь используется столбчатый фундамент под металлическую колонну каркасного типа , когда нагрузка от здания приходится на металлические столпы, устанавливаемые внутри чаши, выполненной из бетона. Особенность фундаментов под колонны из стали заключается в том, что предварительно подготавливается подушка, внутри которой делается углубление. Сюда и будет крепиться колонная, путем анкерной фиксации.

Этапы строительства

Применение металлических столпов не предполагает наличие сборных конструкций. В противном случае пришлось бы делать дополнительный расчет несущих характеристик строения.

Оптимальный вариант – это использование монолитного фундамента из бетона. Указанный вид основания прочнее, быстро заливается. Строительный процесс разделяют на следующие этапы:

Предварительно рассчитывают максимально допустимые нагрузки, оказываемые на подушку основания; Проводится разметка точек, где будут установлены колонны. Затем проводятся земляные работы; Роется скважина. Длина и размер котлована зависит от сечения металлической колонны и расчетной глубины; Теперь нужно сделать внешнюю опалубку. Для этого берутся доски, рекомендуется использовать фанеру с влагостойким покрытием. Как правило, такая опалубка несъемная; Делается подушка из песка и гравия. Предварительно поверхность грунта выравнивается, затем засыпают песок. Слой не больше 15 см, тщательно трамбуется. Сверху засыпается щебень. Слой не больше 20-25 см. Также тщательно трамбуется и выравнивается по горизонтали; Следующим этапом идет создание армирующего пояса, который будет основным. Металлические прутья устанавливаются по периметру подушки. Арматуру располагают как по вертикали, так и по горизонтали; Теперь подготовленный котлован заполняют бетонным раствором

Важно использовать бетон марки 200М. Перед тем, как запускать раствор необходимо установить геодезические уровни, а также высотные знаки. Это будут указатели, где будут размещаться металлические колонны

Также эти указатели помогут при проведении ремонтных работ фундамента, из-за просадки

Это будут указатели, где будут размещаться металлические колонны. Также эти указатели помогут при проведении ремонтных работ фундамента, из-за просадки.

Внутри углублений устанавливаются анкерные соединения, с помощью которых происходит крепление стальных элементов. Но и здесь есть свои особенности.

Надежность и прочность крепления проверяется следующим образом: после того, как анкера привариваются к арматурному слою, бетонное основание разбивают и смотрят на состояние болтов. Если последние остались на месте, значит, монтаж проведен правильно и можно продолжать строительство. В случае, когда конструкция отклонилась от центра даже на 2 миллиметра, возникает необходимость замены анкерных болтов. Проверку проводят после каждой установки. В противном случае возведенная конструкция будет неустойчивой и может привести к разрушению здания.

Армирование столбчатого фундамента под металлическую колонну. Особенности конструкции

Обычный столбчатый фундамент представляет собой конструкцию в виде отдельных столбов, чаще прямоугольной формы, которые устанавливаются под такими несущими элементами здания, как колонны или стойки. Традиционный ленточный фундамент устраивается в виде протяженной ленты, на которую опираются несущие стены. Если совместить эти два типа фундаментов, то получится конструкция, похожая на свайный фундамент с ростверком, объединяющим сваи. Однако столбчато-ленточный фундамент имеет принципиальные отличия от свайного, которые заключаются в следующем:

• Cвайные фундаменты используются преимущественно в грунтовых условиях со слабыми грунтами, имеющими невысокую несущую способность. Функция сваи заключается в том, что она должна пройти сквозь слой слабого грунта и найти опору в слое с высокой несущей способностью. Чтобы найти этот слой делают геологическое исследование. Поэтому длина свай может достигать 10-ти и более метров. Столбчато-ленточные фундаменты применяются в грунтовых условиях с нормальной несущей способностью основания, при этом заглубление столбов в грунт должно составлять величину, которая всего лишь на 200—250 мм превышает глубину сезонного промерзания грунта, то есть в пределах 1,5 – 2,0 метров.
• Сваи передают нагрузку от здания через нижнюю и боковую поверхность. В отличие от свай, столбы в столбчато-ленточном фундаменте передают нагрузку только через подошву.
• Поперечное сечение свай в большинстве случаев гораздо меньше, чем поперечное сечение подошвы столбов.
• Свайные фундаменты могут применяться практически для любых зданий и сооружений, ленточно-столбчатые фундаменты используются преимущественно для легких строений – одно и двухэтажных жилых домов – каркасных и каркасно-щитовых, деревянных из бруса или бревна, из СИП-панелей, для домов из газобетона, газобетонных и пенобетонных блоков, бань, гаражей, заборов и т.п.

Опалубка для столбчатого фундамента. Материалы, используемые для изготовления опалубки

С целью производства опалубочной конструкции могут использоваться самые разнообразные исходные материалы. В их роли могут выступать каркасы, выполненные из дерева или из стали. Также сюда можно отнести и конструкции, которые использовались всего один раз, но способные повысить общие качества стойкости основания. В то же время, они являются его непосредственным основанием. В качестве примера опалубочной конструкции несъёмного типа можно привести металлические трубы.

Опалубка для фундамента из столбов

С целью осуществления строительных работ по возведению опалубки может использоваться дерево, являющееся базовым материалом, который доступен для осуществления самостоятельной работы. Для этого пригодится использование доски, ширина которой составит от ста до ста пятидесяти миллиметров. Что касается её толщины, то этот показатель не должен превышать сорока миллиметров. Можно также использовать и другие материалы, среди которых:

• ДСП;
• Фанера, отличающаяся плотной структурой и оснащённая ламинированной поверхностью, которая обладает водоотталкивающими свойствами;
• Металлические листы, которые собирают в короб с помощью сборных уголков, оснащённых болтами. Сборка должна проводиться с внешней стороны.

Очень редко возникают ситуации, при которых может использоваться опалубочная конструкция, выполненная из рубероида. Рассматриваемый исходный материал отличается тем, что он представляет собой несъёмную опалубку, поскольку рубероид позволяет обеспечить гидроизоляционный слой столбов из бетона. Если имеет место плотная и неосыпающаяся почва, то становится возможным уложить рубероид в котлованы или ямы, причём отпадает всякая необходимость в предварительном монтаже опалубочной конструкции столбчатого основания.

Самостоятельно сделать опалубку для столбчатого фундамента можно и с использованием горбыля. Его ровные стороны применяют в роли внутренней поверхности сооружения. Используют его для того чтобы сократить финансовые затраты.
