Фундамент под колонны может заливаться абсолютно любой, но металл требует дополнительных расчетов. Нужно сначала сообщить для зарисовки плана, какая постройка планируется на выходе, одноэтажная или многоэтажная, а также бескаркасная, для общественных мест или каркасная, используется в промышленном и стратегическом строительстве.

Колонна представляет собой высокий столб, принимающий на себя нагрузку как на уровне фундамента, так и между этажами , может устанавливаться и в качестве декоративного дополнения. Соответственно, они существуют готовые, со стандартными размерами, но чаще всего изготавливаются на заказ, так как даже в самой обычной местности под землёй может обнаружиться не только сырой грунт, но и какие-нибудь индивидуальные особенности, например, нередки случаи, когда строители, выкапывая необходимый объём земли находили какие-то плиты и другие неожиданные атрибуты.

В некоторых местах вообще сложно установить колонну, особенно если предстоит вбивать её в землю, а ей что-то мешает. Если рассматривать именно металлическую конструкцию, то она изготавливается из закаленной стали, только вот при высоком риске образования коррозии лучше доплатить за обработку против коррозии .

Стальные листы обрабатывает сварщик, который будет заниматься заказом индивидуально, если строительство планируется крупное, соответственно заниматься этим должны не менее крупные организации, поэтому лучше потратить небольшую сумму на доставку, чем большую в будущем на исправление ошибок.

Расчет столбчатого фундамента, программа. Более простые программы для расчёта фундамента

Однако частному застройщику едва ли посильно как применение такого профессионального программного обеспечения, так и его приобретение. Но для предварительной оценки параметров возможного фундамента, существуют более простые и доступные программные средства, позволяющие сформировать несколько более усреднённую, но достоверную картину будущего основания здания и более уверенно сделать выбор в пользу того или иного варианта.

Следует учитывать тот факт, что совершенство программных средств не может компенсировать недостатка или низкой достоверности исходной информации о состоянии несущего слоя грунта под подошвой фундамента.

Проект фундамента в программе Плита

Достоверные расчёты могут быть выполнены только тогда, когда застройщик имеет на руках полноценные данные о геологии участка.

Программа для расчёта ленточного фундамента, например «Ленточный фундамент 1.0.1», поможет собрать данные о нагрузках на погонный метр основания и понять необходимую ширину фундаментной подушки.Программа для расчёта столбчатого фундамента позволит получить площадь опорной части отдельного элемента, воспринимающего нагрузки от определённой части здания.

Для расчёта свайного фундамента следует использовать соответствующее программное обеспечение, которое поможет определить количество, диаметр и глубину заложения свайного основания для конкретного здания и грунтовых условий. Можно упомянуть программу StatPile, позволяющую выполнять такие расчёты.

Расчет столбчатого фундамента dwg. Расчет основания фундаментов

Расчет основания фундаментов мелкого заложения с учетом взаимного влияния, просадочности и т.д. (обновленная и исправленная версия).
Если при установке программы какие-то системные файлы не будут устанавливаться, то просто пропускайте их, значит они уже в Вашей системе имеются.
Для работы в windows 10 наверно потребуется режим совместимости (проверить не могу). Под 8.1 х64 работает нормально.
Замечания и пожелания по улучшению работы или расширению функциональности можно отправлять на е-мэйл.

Готовые арматурные каркасы для фундамента. Ленточный фундамент

Этот тип фундамента самый сложный в армировании из-за количества действий, которые производятся при его создании. Есть два варианта для возведения такого каркаса: в опалубке, (если там есть место) или же снаружи, а потом просто опускать после связки. Самый лучший вариант будет в том случае, если имеется хотя бы один человек, который способен помочь. Вот алгоритм воспроизведения установки.

  1. Сначала выкладывается нужное количество стержней, которые располагаются поперечно, учитывая, что длина прутьев должна быть минимум на 10 см меньше показателя ширины строительной ленты (5 дм) каждой из сторон для бетонного слоя, способного обеспечить защиту. На места расположения стержней с поперечным ориентированием кладут гладкие арматурные прутья с диаметром около 7 мм.
  2. Создается нижний отдел каркаса. Принцип таков: на арматуру, расположенную поперечно, кладутся два арматурных прута, имеющих ребристую поверхность. Их размер в диаметре колеблется от 12 до 16 мм.
  3. На местах соединения прутов происходит монтаж арматур гладкого вида. Они направлены вверх, размер данного элемента должен быть существенно ниже высоты используемой ленты.
  4. Дальше производится привязка поперечных прутов к арматуре вертикального вида.
  5. Продольный стержень надо укладывать на пруты, расположенные поперечно, которые находятся выше остальных. Продольных арматур нужно две. Укладывать, как и в пункте номер 2. Это верх каркасного сооружения.
  6. Важно помнить о том, что все соединения необходимо укрепить проволокой, дабы увеличить надежность выстроенной конструкции. Если же при заливке бетона по нему не будут ходить, то можно заменить проволоку хомутами из пластика. С ними процесс работы становится гораздо проще.

Арматурный каркас для ленточного фундамента расчет. Как выполнить расчет количества арматуры для ленточного фундамента при помощи онлайн-калькулятора + вычисления параметров опалубки и сечения

Арматурный каркас для ленточного фундамента расчет. Как выполнить расчет количества арматуры для ленточного фундамента при помощи онлайн-калькулятора + вычисления параметров опалубки и сечениязанимает основное место среди всех опорных конструкций для зданий и сооружений.

Он способен эффективно работать на самых сложных грунтах, имеет оптимальный набор эксплуатационных качеств.

Монолитные конструкции ленты не теряют своих рабочих качеств до 150 лет, что превышает срок службы стен дома.

Такие высокие возможности возникли из-за высокой жесткости и прочности ленты, которые обеспечивает совместная работаи металлической арматуры.

Каждый из них выполняет свою функцию, в сумме обеспечивая надежность и высокую несущую способность ленточного основания.

Арматурный каркас необходим для компенсации осевых противонаправленных (растягивающих) нагрузок, возникающих в ленте при появлении деформирующих воздействий — изгибающих или скручивающих усилий .

Особенность бетона состоит в способности принимать гигантские давления без каких-либо последствий.

При этом, он практически беззащитен перед разнонаправленными усилиями, быстро покрывается трещинами и разрушается .

Поэтому для ленты крайне опасны любые усилия, приложенные в одной точке — например, боковые или вертикальные нагрузки пучения. Арматурные стержни предназначены для приема этих усилий на себя.

Существует горизонтальная (рабочая) и вертикальная арматура . Основные нагрузки принимают горизонтальные стержни.

Они имеют больший диаметр и рифленую поверхность, обладающую хорошим сцеплением с бетоном.

Вертикальные стержни выполняют две функции :

  • Фиксация рабочей арматуры в необходимом положении до момента заливки бетоном.
  • Частичная компенсация скручивающих усилий.

Первая задача основная, а вторая — дополнительная, поскольку наличие таких специфических нагрузок наблюдается довольно редко .

В большинстве случаев вертикальная (гладкая) арматура служит лишь опорной конструкцией, удерживающей рабочие стержни в необходимом положении до момента заливки.

Они довольно толстые, так как — процесс с достаточно интенсивными воздействиями на каркас, сосредоточенными в одной точке (место падения тяжелого материала в опалубку), а также распределенными по всей длине (штыкование, обработка виброплитой) .

Арматурный каркас для ленточного фундамента расчет. Как выполнить расчет количества арматуры для ленточного фундамента при помощи онлайн-калькулятора + вычисления параметров опалубки и сечения

Онлайн калькулятор

Как рассчитать ленточный фундамент дома? В этой вам может специально разработанный сервис —ленточного фундамента.

Арматурный каркас для ленточного фундамента расчет. Как выполнить расчет количества арматуры для ленточного фундамента при помощи онлайн-калькулятора + вычисления параметров опалубки и сечения

Инструкция по работе с калькулятором

В сети интернет имеется немало онлайн-калькуляторов, помогающих рассчитать параметры ленточных фундаментов по всем важным позициям . Расчет арматуры с их помощью занимает буквально пару минут.

Например, нанеобходимо лишь внести собственные данные в соответствующие окошечки программы и нажать кнопку «рассчитать».

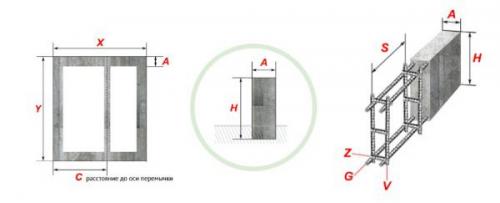

Дается схема армирования, в которой надо указать основные параметры — количество рабочих стержней в одном ряду, общее число рядов, расстояние между вертикальными прутками и т.п. В отдельном окне указывается стоимость арматуры за единицу.

В результате программа выдает количество арматуры и общую цену. Расчет производится просто и быстро, кроме арматуры ресурс выдает параметры всех элементов ленты — , количества бетона и т.д.

Недостатком данного калькулятора можно считать необходимость заранее знать схему армирования, диаметр стержней и рыночную стоимость материала.

Если требуется определить количество и сечение стержней, ресурс бесполезен. Он дает только количественную информацию, не касаясь качественных моментов, что иногда не совсем то,что нужно .

ВАЖНО!

Не все онлайн-калькуляторы работают по такому алгоритму. Имеются и другие, определяющие именно размеры и общие параметры арматурного каркаса, которые станут полезными для получения первичной информации . Стоимость материала следует узнавать непосредственно у продавцов, поскольку в этом вопросе имеется масса специфических факторов.

Порядок расчета

Рассмотрим, как рассчитать арматурный каркас ленты самостоятельно .

Прежде всего, необходимо определить количество рабочих стержней в одном ряду. Для этого понадобится использовать требование СП 52-101-2003, ограничивающее максимальное расстояние между соседними прутками в 40 см.

Учитывая, что погружения рабочей арматуры не должна превышать 2-5 см, получаем :

  • Для лент толщиной менее 50 см — 2 рабочих стержня.
  • Для лент шире 50 см — 3 стержня.

В случаях, когда можно использовать и 2, и 3 стержня в одном ряду, обычно стараются подстраховаться и принять большее значение, так как фундамент — ответственный и важный участок постройки.

Вторым этапом является определение диаметра рабочих стержней. Для этого понадобится рассчитать площадь сечения рабочей части ленты, умножив ширину на высоту.

Расчет столбчатого фундамента под колонну. Исходные данные

Исходными данными для расчёта фундамента будут нагрузки, приходящие на фундамент от колонны и инженерно-геологические изыскания.

В результате расчёта рамы в расчётной программе получили следующие нагрузки на фундамент:

N=21.3 т (вертикальная нагрузка)

Mx=14.8 т*м (изгибающий момент)

My=0, Qy=0 (Расчёт при действии моментов в 2-х плоскостях рассмотрю отдельно в следующих статьях)

Qx=2.8 т (поперечная нагрузка)

Хочу отметить, что лучше всего проверить 2-а расчётных сочетания:

  1. Полная ветровая, снеговая, вес конструкций, равномерно-распределённая
  2. Полная ветровая и вес конструкций

Дело в том, что одно из условий расчёта является недопущение отрыва края фундамента от земли и при отсутствии снеговой нагрузки вертикальная нагрузка будет меньше и соответственно меньше сопортивления изгибающему моменту.

Инженерно-геологические изыскания:

Глубина сезонного промерзания – 1,79 м;

Уровень грунтовых вод 1,6 м;

Свойства грунтов:

Прочностные свойства грунтов определяются по инженерно-геологическим изысканиям. Для этого ищем инженерно-геологический разрез под нужный фундамент и таблицу с нормативными и расчётными характеристиками грунтов. Для расчёта по 1-му предельному состоянию (расчёту на прочность) необходимы расчётные характеристики при α=0.95 (доверительная вероятность расчётных значений), согласно п.5.3.17 СП 22.13330.2016.

ИГЭ-1 — насыпной грунт — песок разной крупности c вкл. строительного мусора до 15-20%, комки суглика, обломки ж.д. плит (в расчёте не участвует т.к. отметка низа фундамента находится ниже этого слоя грунта);

ИГЭ-2 — песок средней крупности, средней плотности, водонасыщенный: (e=0.65, ρ=1,8 т/м³, Е=30 МПа, ϕ=35°, С=1 кПа).

ИГЭ-3 — песок средней крупности, с редкими прослоями текучей супеси, суглинка, глиниcтый средней плотности, водонасыщенный: (e=0.6, ρ=1,82 т/м³, Е=35 МПа, ϕ=36°, С=1,5 кПа).

Уровень грунтовых вод 1,8 м от уровня земли.

Расчет столбчатого фундамента под колонну. Исходные данные

Арматурный каркас чертеж. Зачем армировать бетонные стены: преимущества и недостатки

Бетон – высокопрочный материал, способный выдерживать огромные нагрузки без вреда для себя. Для чего же его ещё и армировать? Ответ прост. Данный материал переносит нагрузки на сжатие, не деформируясь и не растрескиваясь. Однако любые другие нагрузки, например, изгиб или растяжение, для бетона могут оказаться критическими. Возведенные из него стены покрываются сетью трещин, деформируются и даже рассыпаются. Конечно, это недопустимо при строительстве объектов, которые должны прослужить многие десятилетия.

Поэтому перед заливкой бетона в опалубку будущей стены, в неё предварительно устанавливают арматуру или арматурный каркас. Данное решение имеет множество достоинств:

  • повышение прочности материала, способность выдерживать все виды нагрузок;
  • возможность строительства сложных архитектурных деталей, вроде полукруглых ступеней или эркеров;
  • отсутствие трещин;
  • повышение срока службы бетонных построек;
  • устойчивость к пучению почвы.

То есть, качественно и правильно выполненное по технологии армирование , позволяет вывести бетон на новый уровень, избавив от недостатков и наделив дополнительными преимуществами для строительства стен и других конструкций.

Арматурный каркас чертеж. Зачем армировать бетонные стены: преимущества и недостатки

Пример монолитного здания нестандартной формы, построенного из композиции бетона и арматуры.

Однако тут есть и недостатки, правда, их немного. В первую очередь это повышение стоимости строительства. Стоит материал для армирования стен недешево, поэтому нужно заранее провести расчет и составить смету, прежде чем приступать к закупке материала и начинать строительство. Кроме того, повышаются затраты времени на подготовку к заливке. Тут всё зависит от выбора способа армирования бетона – приходится ли вносить специальные добавки в смесь, собирать каркас или же выполнять другие подготовительные работы, требующие наличие определенного навыка, а иногда и дорогостоящих инструментов.

Расчет столбчатого фундамента под колонну онлайн. Онлайн калькулятор расчета столбчатого фундамента

*Как выбрать тип столба.

Столбы могут быть как с круглым так и с прямоугольным основанием, а также с круглой или прямоугольной основной частью. Если вы затрудняетесь с выбором, оставьте тип 1 по умолчанию

*Размеры столбов

**Что такое ростверк

Верхняя часть столбчатого фундамента, распределяющая нагрузку от несущих элементов здания (сооружения). Ростверк выполняется в виде балок, плит или бетонной ленты, объединяющих столбы и служащих опорной конструкцией для возводимых элементов здания (сооружения).
