Как правильно связать арматуру для свайного фундамента. Основные особенности ростверка

Как правильно связать арматуру для свайного фундамента. Основные особенности ростверка

Непосредственно перед тем, как перейти к обустройству самого ростверка, а соответственно, и к его армированию, необходимо определиться с типом свайного фундамента и количеством самих свай.

Их минимальное количество может составлять от четырех штук из расчета, что для каждого угла будет устроена своя свая.

Именно на такой фундамент свайного типа впоследствии будет производиться укладка и самого ростверка. Он может быть в виде единой сплошной плиты или ленточного типа.

Вообще, основное предназначение ростверка фундамента — это связать между собой в единое целое все части фундамента свайного типа для равномерного распределения нагрузки.

В том случае, когда в качестве ростверка используются бетонные балки, он напоминает фундамент ленточного типа, однако разница состоит в том, что лента ростверка никогда не заглубляется в грунт.

Связано это в первую очередь с тем, что в сильные морозы грунт имеет свойство выпирать, а это, в свою очередь, может привести к нарушению целостности самого ростверка как ленточного типа, так и сплошной плиты.

Устройство ростверка фундамента может быть различным.

Так, он может быть выполнен из прочного бетона и иметь арматурный каркас, также бывает сборным из различных элементов, изготовленных на заводе, и комбинированным.

Производить соединение свай с различными элементами самого ростверка можно при помощи обыкновенной сварки, а также монолитными участками.

Обустраивая фундамент для дома свайного типа, для ростверка можно использовать самые разные материалы.

Если предполагается фундамент ленточного типа, то ростверк можно сделать из металлических швеллеров или двутавров.

Однако, даже несмотря на то, что расчет такого ленточного типа фундамента показывает его высокую надежность, в экономическом плане он не выгоден и обойдется достаточно дорого.

В этом случае, наиболее предпочтительным будет ростверк, устроенный в виде монолитной конструкции из бетона, в котором произведено соответствующее армирование.

Как вязать арматуру для фундамента. Способы вязки арматуры

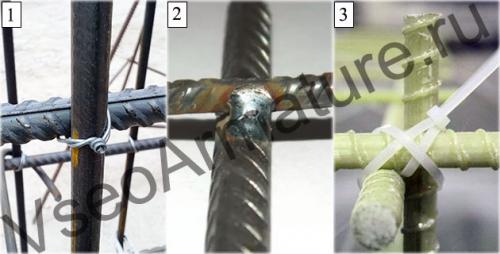

Рассмотрим всё существующие способы, как можно соединить арматуру. Каждый из вариантов хорош в чём-то своём, и используется строителями, в зависимости от типа строения и проектных требований. Существует 3 способа соединения прутов, с ихней помощью создаётся крепкий и надёжный металлический каркас:

1. Вязка проволокой.
2. Сварка.
3. Пластиковые хомуты.

Эти способы вязки арматуры имеют свои особенности. Каждый из них правильный и применяется в зависимости от требований и используемого материала. При армирование ленточного фундамента для частного дома, часто соединяют арматуру методом сварки, а не связывают её проволокой. Но какой вариант является лучшим?

Преимущества и недостатки соединения сваркой

Несмотря на то что это разные технологии, правильный выбор может сэкономить средства и время на строительство, при этом без потерь прочности конструкции. Метод соединения элементов сваркой, раньше считали одним из самых надёжных и эффективных. Однако, подобная технология не всегда является уместной. Обычно её использовали при монтаже громоздких каркасов, которые усиливают фундамент для многоэтажных домов и габаритный коттеджей.

Подобный метод имеет некоторые недостатки:

1. Требуется иметь навыки работы со сварочным аппаратом, иначе нужно потратиться на услугах профессионального сварщика. Себестоимость в таком случае увеличивается.
2. Места сварки – слабое место конструкции. Там прочность каркаса становится ниже.
3. Метод не подходит, если использовать стеклопластиковую арматуру . К тому же арматура А-400 (А-3) , которая является самой востребованной, не может быть соединена посредством сварки. Только пруты с индексом «С» подойдут для работы, например: арматура А500С .

Поэтому в современном монолитном строительстве, сварку заменили вязкой. Для частных и жилых домов, строительства бани, гаража или других построек – это наилучший вариант соединения арматуры.

Плюсы и минусы соединения методом вязки

Чем же так хорош этот метод? Он имеет следующие положительные моменты:

1. Быстрота выполнения работ. Вязка проволокой занимает мало времени, она простая и не требует навыков. Правда, если делать это вручную, то процесс замедляется. Дальше мы рассмотрим, как же быстро вязать арматуру.
2. Простота устранения недочётов. При работе со сваркой, устранить ошибки, будет труднее, приходиться брать болгарку и разрезать сварочный шов. Проволоку же, достаточно откусить кусачками или же размотать крючком.
3. Чтобы вязать арматуру не нужно быть профессионалом.
4. Процесс армирования можно выполнить в опалубке.
5. Себестоимость работы намного ниже.

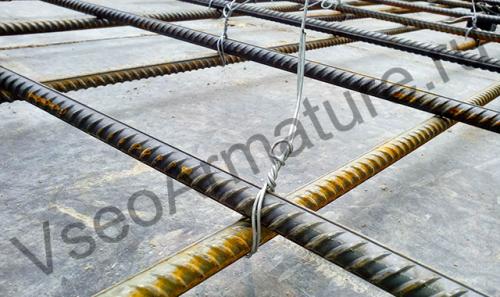

Пример вязки сетки из арматуры проволокой.

Если говорить о недостатках, то отметим шаткость готового каркаса. Правда, это не является большой проблемой. Конструкция будет прочной, единственная проблема заключается в том, что при перемещении каркаса в опалубку она начинает расшатываться, в этом случае можно в нескольких местах сделать прихватки арматуры сваркой. Чтобы решить такую проблему со стеклопластиковой арматурой, надо привязать несколько раскосов, чтобы конструкция стала более жёсткая и устойчивая. Прогибаясь, натяжка в местах вязки изменяется, каркас гуляет. Поэтому при установке его в опалубку нужно быть осторожными. Лучше вязать арматуру в опалубке или над ней, если выполняется армирование ленточного фундамента .

Особенности соединения арматуры пластиковыми хомутами

Основные достоинства этого метода, в том, что он не требует специальных навыков, у него высокая скорость выполнения работ, и надёжная фиксация арматуры.
Недостатки, у данного способа следующие:

1. Стоимость. При больших объёмах проволока будет экономней.
2. Скорость выполнения работы (если сравнивать с другими способами вязки).
3. Исправление. Где-то ошиблись, придётся откусывать хомут, он становится негодным, проволоку же можно перевязать.
4. Надёжность. Передвижение по конструкции, связанной пластиковыми хомутами не желательно.
5. Температура. Лопаются при отрицательных температурах.

На основе этих данных можно сказать, что данный способ, подойдёт больше для частного строительства, при небольших объёмах, также он подойдёт, для людей которые сами хотят выполнить армирование своими руками.

С каким шагом вязать арматуру. Технология и этапы армирования фундаментной плиты

Наиболее простым и быстрым способом создания укрепляющей конструкции является решетка с ячеей 15-25 см. Однако такой остов не отличается жесткостью и может быть использован только на устойчивом грунте. В таких случаях теряются преимущества плитной технологии. Намного дешевле и практичнее сделать ленточный фундамент и обустроить в нем полноценный подвал.

Для создания прочного и надежного основания принято изготавливать двухслойное сооружение. В нем имеется две решетки, где нижняя устанавливается в 3-5 см от подушки, а верхняя — на том же расстоянии от поверхности залитой плиты. Между собой оба уровня соединены перемычками. Такая схема армирования фундаментной плиты намного эффективнее, так как объемный каркас намного устойчивее к деформации.

При создании каркаса сетка делается с постоянным расстоянием между прутами независимо от места установки. Шаг арматуры в монолитной плите выбирается исходя из расчетной нагрузки, которой будет подвергаться основание. Для здания из кирпича оно берется не более 20 см. При строительстве легких сооружений из щитов, бруса и пеноблоков, допускается интервал между прутьями в 40 см. Оптимальным шагом считается до 1,5 толщины проектной толщины плиты. При этом минимальная толщина основания составляет 10 см.

Способы соединения арматуры

Последовательность укладки арматуры в монолитную плиту:

1. Перенести разметку с чертежа на отсыпку. Установить пластиковые упоры для продольных прутов.
2. Нарезать вязальную проволоку на отрезки длиной 20-25 см или приготовить петли заводского изготовления.
3. Разложить арматуру по всей площади опалубки. Закладывать пруты нужно так, чтобы между их концами и краями формы оставалось не менее 3 см.
4. Установить перемычки. Для этого используются ручные инструменты, стальные или пластиковые стяжки. Проверить правильность сборки.
5. Уложить верхний слой прутов. Там, где их длины не хватает, сделать перекрытие на 30-45 см, которое фиксируется проволокой.
6. Установить верхние перемычки. В местах повышенной нагрузки (внешние стены, колонны) расстояние между фрагментами сокращается в два раза. Такая раскладка придаст основанию дополнительную живучесть.
7. Закрепить боковые ограничители. Эти детали не дадут каркасу сдвинуться с места при воздействии раствора и одновременно укрепят опалубку.

В заключение проверяется правильность выполненной работы, горизонталь ярусов, соответствие размеров и прочность узлов.
