Расход арматуры на 1 м2 монолитного перекрытия. Характеристики, учитываемые при расчете плитного основания
Расход арматуры на 1м3 фундамента. Определение диаметра арматуры
Расход арматуры на 1м3 перекрытия. Расход арматуры на 1 м3 бетона для: монолитной плиты, ленточного фундамента, бетонного пола
Расход арматуры на плиту перекрытия. Расчет количества материалов при устройстве монолитного перекрытия?
- Сколько бетона нужно для бетонирования монолитного перекрытия
- Сколько нужно арматуры для армирования монолитного перекрытия

Расход арматуры на 1 м2 монолитного перекрытия. Характеристики, учитываемые при расчете плитного основания

Расчет монолитного перекрытия базируется на следующих составляющих:

Опалубка – с целью минимизации расходов на последующие отделочные работы для ее сооружения рекомендуется использовать OSB или фанеру. Это позволяет получить качественное гладкое основание, что исключит необходимость последующего оштукатуривания потолка. В качестве подпоров допускается использовать деревянный брус, металлические швеллера, двутавры или специализированные опоры, которые можно купить либо взять напрокат.
Рисунок 2. Специальная опалубка для перекрытий с телескопическими стойками и опорными балками

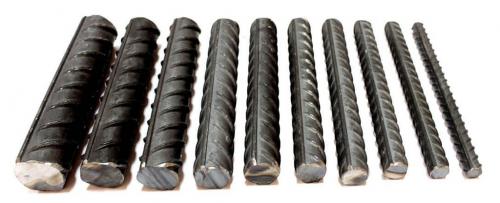

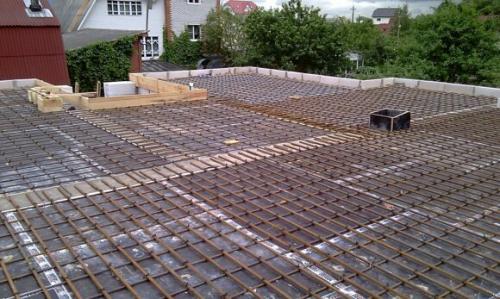

Армирующий каркас – состоит из верхней и нижней сеток, которые делаются самостоятельно из рифленой арматуры АIII. При однорядной вязке применяются стержни диаметром не меньше 12 мм, при двухрядной – не менее 10 мм. В качестве поперечин (хомутов) используются прутки сечением не менее 6 мм. Оптимальный размер ячеек сетки 200х200 мм, частое расположение ячеек увеличивает общий вес монолитного перекрытия.
Рисунок 3. Бетонная монолитная плита в разрезе с обозначение

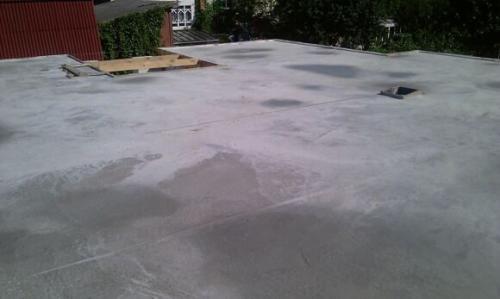

Бетонная основа – согласно СНиП 2.01.07-85 нормативная нагрузка на перекрытие в жилом доме 150 кг/м2, а вместе с коэффициентом запаса 1,3 она составит 195 кг/м2. Соотношение толщины монолитной плиты к ее площади должно находиться на уровне 1:30. Из этого следует вывод, что толщина определяется в зависимости от габаритов перекрываемого пролета, но обычно делается не менее 200 мм, если верхний этаж будет эксплуатируемый. Марка бетона обычно выбирается не ниже М250.

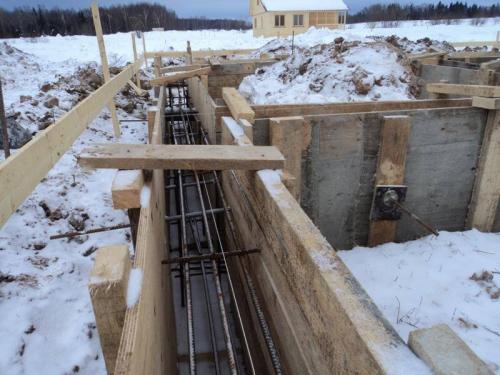

Расход арматуры на 1м3 фундамента. Определение диаметра арматуры

Диаметр арматуры зависит от размера общей площади фундамента
Расчет арматуры для фундамента заключается в определении ее диаметра.

Основой расчета диаметра арматуры является нормативное требование, которое устанавливает правило о том, что сечение арматуры по площади должно быть не меньше 0,1% по отношению к площади, определенной умножением высоты фундаментной конструкции на ее ширину.

Если ширина фундаментного сооружения 60 см, а высота 120 см, то площадь поперечного сечения будет равна 60×120=7200 см2. Площадь сечения арматуры должна быть 7200/1000=7,2 см2.

Для определения диаметра арматуры для фундамента расчет производится на основании общей площади сечения арматуры и количества, используемых в сечении стержней. Также диаметр можно определить, воспользовавшись таблицей:

Диаметр стержней, мм	Площадь сечения стержней, см2, в зависимости от их количества
1	2	3	4	5
6	0,28	0,57	0,85	1,13	1,41
8	0,50	1,01	1,51	2,01	2,51
10	0,79	1,57	2,36	3,14	3,93
12	1,13	2,26	3,39	4,52	5,65
14	1,54	3,08	4,62	6,16	7,69
16	2,01	4,02	6,03	8,04	10,05
18	2,55	5,09	7,63	10,18	12,72
20	3,14	6,28	9,42	12,56	15,71
22	3,80	7,60	11,40	15,20	19,00
25	4,91	9,82	14,73	19,63	24,54

Если в наличии имеются элементы разных диаметров, то с большим нужно использовать в нижней зоне фундаментной конструкции, которая воспринимает нагрузки на растяжение.

В рассматриваемом примере с площадью сечения, равной 7,2 см2, при 6 прутках, так как размер верхней грани фундамента более 500 мм, диаметр одного необходимо принимать не меньше 14 мм.

Значение диаметра стержней при схеме армирования 4 прутками определяется таким же способом, но по графе с количеством прутков 4.

Для стержней, монтируемых в вертикальном и горизонтальном направлениях, при строительстве частного дома можно использовать обрезки использованных прутков или подобрать их по следующим показателям:

вертикальные прутья при высоте ленточной фундаментной конструкции до 80 см принимаются диаметром 6 мм;
вертикальные прутья при высоте фундаментного основания менее 80 см – 8 мм;
поперечные прутья- 6мм.

Для удобства армирования в вертикальном и поперечном направлении применяют прутки диаметром 8 мм.

Расход арматуры на 1м3 перекрытия. Расход арматуры на 1 м3 бетона для: монолитной плиты, ленточного фундамента, бетонного пола

От чего зависит норма расхода

В зависимости от типа строительного объекта армирование бетона осуществляется арматурой разного класса. Масса 1 м арматуры зависит от площади ее сечения.

Общие рекомендации по армированию:

Методы расчета арматуры

Правила расчета арматуры:

Правильно рассчитанные параметры арматурных стержней и разработанная схема укладки металлической решетки позволят обеспечить необходимый запас прочности основания и увеличить срок эксплуатации сооружения.

Вес арматуры на 1 м3 бетона

Расчет арматуры на 1м3 бетона

Статьи по разделам:

Сколько надо арматуры на кубометр бетона

Исходные данные для расчета

тип фундамента (плитный, столбчатый или ленточный);
площадь и толщина;
диаметр и класс прутьев;
тип грунта;
вес конструкции.

1. ГОСТ. 2. ГЭСН (элементные сметные нормы).

3. ФЕР (основанные на ГЭСН федеральные единичные расценки).

ГЭСН 81-02-06-2001 (табл.6-01-005) гласит, что для устройства фундаментов общего назначения из железобетона понадобится 1 т на объём до 5 кубометров.

Как рассчитать количество арматуры на куб бетона

Расход арматуры на куб бетона
Сколько стальных прутьев необходимо для плитного фундамента
Расчет стального каркаса для других видов фундамента

Чтобы фундамент был целостным и прочным долгие годы, его необходимо армировать. Количество арматуры на куб бетона зависит от многих факторов:

типа фундамента;
вида грунта;
площади и толщины прутьев;
класса стержней;
веса конструкции.

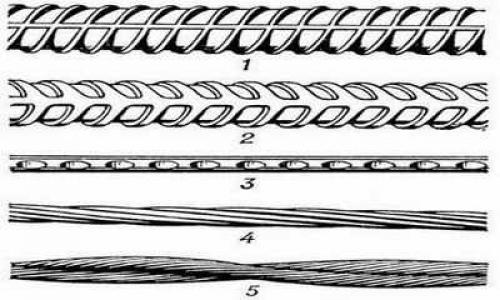

Виды арматуры. 1 и 2 – арматура периодического профиля; 3- проволока периодического профиля; 4 – семипроволочная прядь; 5 – двухпрядный канат.

Расход арматуры на куб бетона

Чтобы узнать количество стержней для строительной конструкции, следует учесть свойства бетона. который также бывает различных марок. Характеристики бетона отличаются составом примесей и наполнителей.

Каждое строение имеет свои требования прочности. Чтобы обеспечить достаточную прочность, необходимо провести расчеты, опираясь на государственные стандарты:

Рисунок 1. Таблица зависимости массы железных прутьев от их длины и марки.

ГЭСН #8211; Государственные элементные сметные нормы. Согласно этому стандарту, количество стержней для бетона должно составлять 1 т на 5 м³.

Вернуться к оглавлению

Сколько стальных прутьев необходимо для плитного фундамента

На выбор марки стального материала влияет тип грунта и масса возводимого строения.

Если грунт стабильный с минимальной вероятностью вспучивания, то железные прутья можно применять диаметром 10 мм, что уменьшит стоимость конструкции на порядок.

Нагрузка на основание определяется типом строения. Для легкого деревянного дома можно использовать прутки диаметром 0,01 м. Для тяжелых кирпичных зданий армирующий пояс должен выдерживать большую массу. В этом случае диаметр прутьев составляет 14-16 мм.

Рассмотрим пример расчета количества прутков для дома размерами 6х6 м при условии, что фундамент будет в виде монолитной плиты:

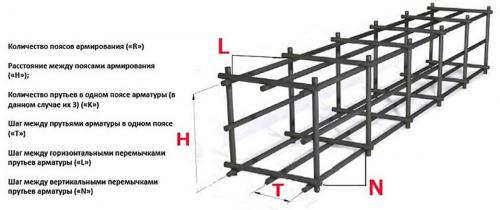

Схема расположения арматуры для фундамента.

Вернуться к оглавлению

Расчет стального каркаса для других видов фундамента

Для данного типа основы также выполняют 2 железных пояса: сверху и снизу. Они располагаются на 5-7 см от наружных поверхностей.

Итак, расчет количества железных стержней для ленточной основы под дом 6х6 м выполняют согласно такому алгоритму:

Для столбчатой конструкции применяют ребристые прутья, диаметр сечения которых 0,01 м. Основное расположение каркаса #8211; вертикальное, а горизонтальные куски нужны для обеспечения прочности каркаса.

В каждом столбике закладывают по 4 стержня, большей длиной, чем высота самих столбиков.

При высоте столба 2 м он, как правило, имеет диаметр 200 мм. Столбики должны быть усилены железной конструкцией, состоящей из 4 вертикальных стержней, шаг между которыми 0,1 м. Поперечные куски пролегают в 4 местах, диаметр которых 6 мм.

Чтобы железный каркас не ржавел, в состав бетона вводят гидрофобные добавки. Современный материал сейчас изготавливают из базальта или стеклопластика. Такие стержни прочны и не ржавеют.

Правильно рассчитанное железное перекрытие #8211; залог прочного и долговечного строения.

Расход арматуры на плиту перекрытия. Расчет количества материалов при устройстве монолитного перекрытия?

Вне зависимости от того, какой способ монтажа опалубки перекрытия вы хотите применить, в итоге вам важно получить качественно выполненное перекрытие и четкое соблюдение размеров.

Давайте на примере рассмотрим, как рассчитать количество материалов для монолитного перекрытия. Допустим, надо залить монолитное перекрытие в доме, который имеет прямоугольную форму. Внутри дома имеется несущая стена толщиной 300 мм, которая делит помещение на две комнаты размерами 6х4 и 6х3. Высота от пола до низа монолитного перекрытия 2,75 м. Толщина перекрытия – 200 мм
