Каркас для фундамента из арматуры. Требования к арматуре

Каркас для фундамента из арматуры. Требования к арматуре

Чтобы понять, какая арматура нужна для ленточного фундамента, необходимо выполнить расчеты и рассмотреть основные виды материала. Для выполнения работ используется механически упрочненная, горячекатанная строительная термически обработанная арматура. Класс выбирают по максимальным нагрузкам, учитывая характеристики на растяжение, пластичность, свариваемость, стойкость к коррозии, способность выдерживать температурные перепады и т.д.

Основные марки прутьев: стержневая горячекатанная (А), проволочная холоднодеформированная (Вр), канатная очень прочная (К). Для каркасов фундамента выбирают прутья класса по пределу текучести А400 (АIII) с серповидным рисунком по типу «елочки».

Правильное армирование предполагает использование таких видов стержней:

• Рабочие – для укладки по периметру
• Поперечные вертикальные
• Поперечные горизонтальные (хомуты)
• Дополнительные – обычно вместо них используется вязальная проволока

Чтобы понять, какую арматуру лучше использовать, нужно помнить о некоторых правилах. Для усиления основания одно-, двухэтажных зданий и легких строений подойдут прутья диаметром 10-24 миллиметра. Прочностные характеристики более толстой (и намного более дорогой) арматуры задействованы вряд ли будут.

Стержни должны быть рифлеными, так как они обеспечивают прекрасную адгезию с бетонным раствором, их толщина должна четко соответствовать указанным в документах значениям. Гладкие прутья стоят дешевле, но они не позволят создать надежный и прочный армокаркас. Использовать их можно лишь в поперечных соединениях, где отмечена не очень большая нагрузка.

При создании каркаса ленточного фундамента на однородной почве можно выбрать материал диаметром 10-14 миллиметров, на неоднородной – лучше 16-24. Если сторона здания составляет больше 3 метров, рабочее армирование монолитного фундамента делают из стержней минимум 12 миллиметров, но не более 40.

Технология требует, чтобы горизонтальные хомуты по диаметру не были меньше, чем четверть рабочих прутьев – обычно берут 6 миллиметров. Вертикальные стержни для малозагубленных фундаментов в 80 сантиметров и меньше должны составлять минимум 6 миллиметров в сечении. Все продумав, можно определить, какой диаметр прутьев нужен для разных видов работ.

Шаг вязки арматуры. Армирование конструкций

Отвердевший бетон выдерживает высокие нагрузки на сжатие — до 1000 кг/см², но неустойчив на излом, разрыв и растяжение. При этом его производство — относительно недорогое.

Арматурный стержень воспринимает значительные нагрузки на растяжение, но неустойчив к сжатию и изгибу. К тому же стоимость производства высока, учитывая, что в неё входят расходы на добычу .

Поскольку любая несущая конструкция подвергается комбинированным нагрузкам, необходим материал, удовлетворяющий нескольким требованиям. Комбинация арматурных стержней и бетона даёт комбинацию их свойств. В результате получается железобетон, устойчивый к сжатию, изгибу и излому.

Поскольку все ж/б изделия условно подразделяются на заводские и местного производства, арматура работает в них по-разному. Большинство заводских изделий производится с использованием предварительно напряжённой арматуры. Перед укладкой бетона в форму стержни предварительно растягивают (напрягают) специальным устройством. После отвердения напряжение в стержнях остаётся — арматура как бы «поджимает» весь элемент вдоль них, что значительно улучшает механические свойства детали. Например, балка или плита с предварительно напряжённой арматурой выдерживает большие нагрузки (+ 40–60%) на изгиб, чем обычные.

В высотных зданиях арматурный каркас служит основой всей конструкции. Стержни переходят из одного элемента в другой, что делает их взаимосвязанными между собой и придаёт требуемую жёсткость каркасу здания. Этот эффект даёт возможность возводить небоскрёбы на относительно малой площади.

Как вязать арматуру для ленточного фундамента. Чем вяжут арматуру

Поскольку в строительстве фундаментов и капитальных стен используют в основном арматуру в виде стальных стрежней, их соединение для восприятия сжимающих или растягивающих напряжений обязательно. В массовом строительстве для соединения применяется метод сварки и вязки, в индивидуальном – обычно только вязки. При этом вязка арматуры выполняется с помощью:

• вязальной проволоки;
• арматурных фиксаторов.

Под термином «вязальная проволока» понимается круглая проволока из низкоуглеродистой стали по ГОСТ3282-74. Она может быть обычной и термически обработанной (с маркировкой «О»), с покрытием и без. Толщина цинкового покрытия определяет класс материала.

Выбирая, какой проволокой вязать арматуру, следует обращать внимание на марку бетона и условия эксплуатации конструкции. При этом учитываются механические свойства

Так, если вязка арматуры под фундамент предполагается вручную, лучше выбирать более тонкий вариант, поскольку без специального инструмента толстая проволока для вязки арматуры требует значительных усилий.

Кроме низкоуглеродистой проволоки промышленного производства допустимо использование металлокорда из автомобильных шин. При сжигании шин металлокорд высвобождается и одновременно проходит термическую обработку, что в дальнейшем упрощает работу с ним. Такой вариант вязального материала приемлем только при малых объемах работ и индивидуальном малоответственном строительстве.

Применимы также пластиковые хомуты, обычные и со стальным сердечником. Обычно они используются для стеклопластиковой арматуры . Применение хомутов допустимо в случаях, когда жидкий бетон не будет подвергаться механическим нагрузкам в процессе застывания (по нему не будут ходить, складывать тяжелые вещи, нагружать другими строительными материалами). Этот вариант применим для малоэтажной застройки, поскольку в процессе заливки большой массы бетонной смеси крепления могут смещаться вместе с арматурой. Смещение нарушает работу каркаса и приводит к изменению расчетной прочности конструкции.

Источник: https://armatura-dlya-fundamenta.aystroika.info/novosti/kak-vyazat-armaturu-dlya-lentochnogo-fundamenta-sposoby-vyazki-prutkov

Арматурный каркас для ленточного фундамента расчет. Цены на арматуру

арматура

Базовыми величинами для строительства ленточного фундамента будут являться ширина ленты и глубина её заложения в грунт

Но степени заглубления в грунт ленточные фундаменты можно разделить на две основных категории:

• Малозаглубленный ленточный фундамент подойдет для строительства каркасных сооружений, небольших загородных домов и хозяйственных построек, при условии достаточно стабильного, плотного грунта на участке. Подошва ленты располагается выше границы промерзания грунта, то есть обычно не опускается ниже 500 мм без учета цокольной части.
• Для зданий, возводимых из тяжелых материалов, а также на участках, где состояние грунта не отличается стабильностью, требуется лента глубокого заложения. Ее подошва уже опускается ниже уровня промерзания грунта, как минимум на 300÷400 мм, а при наличии в планах строительства еще и(подвала) – еще ниже.

Понятно, что высота фундаментной ленты в целом, в том числе и глубина ее залегания – отнюдь не произвольные величины, а параметры, которые получаются в результате тщательно проведенных расчетов. При проектировании учитывается целый массив исходных данных: тип грунтов на участке, степень их стабильности как в поверхностных слоях, так и изменение структуры по мере углубления; климатические особенности региона; наличие, расположение и другие особенности грунтовых водоносных горизонтов; сейсмические характеристики местности. Плюс к этому накладывается специфика планируемого к возведению здания – общая нагрузка, как статическая, создаваемая только массой конструкции (естественно, с учетом всех ее составляющих элементов), так и динамическая, вызываемая и эксплуатационными нагрузками, и всевозможными внешними воздействиями, в том числе ветровыми, снеговыми и другими.

Правильный расчет ленточного фундамента – вопрос слишком серьёзный, чтобы, не имея соответствующей подготовки, проводить его самостоятельно

Исходя из вышесказанного уместно будет сделать одно важное замечание. Принципиальная позиция автора этих строк заключается в том, что расчет базовых параметров фундаментной ленты – не терпит дилетантского подхода.

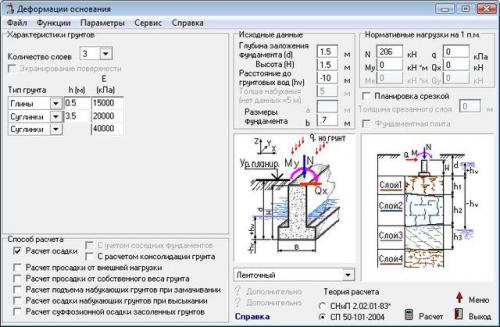

Несмотря на то что в интернете можно отыскать немало онлайн-приложений для проведения подобных расчетов, вопрос проектирования фундамента все же правильнее будет доверить специалистам. При этом нисколько не оспаривается корректность предлагаемых программ расчета – многие из них в полной мере соответствуют действующим СНиП и способны действительно выдать точные результаты. Проблема лежит в несколько иной плоскости.

Суть в том, что любая, даже самая совершенная программа расчета, требует внесения точных исходных данных. А вот в этом вопросе без специальной подготовки обойтись невозможно. Согласитесь, что правильно оценить геологические особенности участка под строительство, учесть все нагрузки, выпадающие на фундаментную ленту, причем – с разложением их по осям, предусмотреть все возможные динамические изменения – непрофессионалу просто не по силам. А ведь каждый исходный параметр имеет значение, и недооценка его вполне может затем «сыграть злую шутку».

Правда, если планируется возведение небольшого дачного домика или же хозяйственной постройки, то приглашение специалиста-проектировщика может показаться избыточной мерой. Что ж, на свой страх и риск хозяин может возвести малозаглубленный ленточный фундамент, воспользовавшись, например, примерными параметрами, которые приведены в таблице ниже. Для легких построек сильно заглубленная лента не требуется (большое заглубление может сыграть даже отрицательную роль, из-за приложения касательных сил при морозном вспучивании грунта). Как правило, в таких случаях ограничиваются максимальной глубиной расположения подошвы в 500 мм.

Арматурный каркас ленточного фундамента. Армирование ленточного фундамента

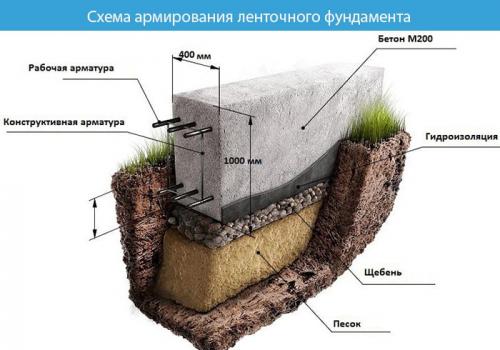

Схема армирования ленточного фундамента

Выполняя армирование ленточного фундамента нужно использовать качественные материалы. Арматура должна соответствовать требованиям стандартов. Иметь маркировку и сертификаты качества.

Способы установки армирующего каркаса:

• Вязание арматуры в траншее или опалубке.
• Вязание арматуры отдельными элементами на поверхности строительной площадки. Готовый каркас устанавливают в траншею.

Отклонения при установке арматуры не должно превышать допустимых значений, установленных СНиП 3.03.01.

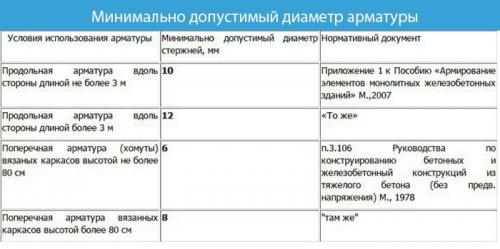

Допуски диаметра арматуры для ленточного фундамента

Каркас создаётся из арматурных прутов диаметров от 6 до 16 мм. Длина стержня достигает 6 м.

Изготовление состоит из следующих элементов:

• продольная арматура;
• поперечная;
• вертикальная;
• хомуты усиления.

Для вязки элементов каркаса использую проволоку диаметром 0,5 мм.

Схематично каркас представляет собой прямоугольник. Незаглубленный,   мелкозаглубленный фундамент состоит из верхнего и нижнего поясов. Продольные пруты соединяются поперечной и вертикальной арматурой или хомутами усиления. Заглублённая лента включает в себя три пояса в арматурном каркасе

Ширина пояса зависит от ширины ленты с учётом защитного слоя. К примеру, лента шириной 50 см, тогда ширину каркаса принимаем 40 см, а также по 5 см на защитный слой с каждой стороны фундамента.

Глубину определяем исходя из желаемых характеристик ленты. Не забываем за защитный слой снизу и сверху по 5 см.

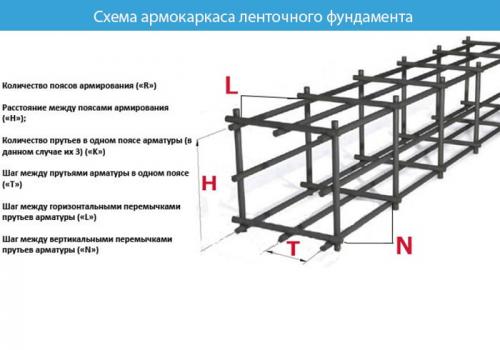

Схема армокаркаса для ленточного фундамента

Хомуты для каркаса изготавливают на специальном станке, путём загибания арматуры диаметром 8–10 мм.

Как правило, качество используют ниже, основных продольных прутов. Так как хомуты выполняют функцию скрепления.
