Нижеследующая пошаговая инструкция даст возможность узнать, как правильно сделать каркас и обеспечить фундаменту нужные свойства. Проще всего готовая арматура для ленточного фундамента вяжется на земле. Вне конструкции создаются прямолинейные участки сетки, а вот вязка углов осуществляется после опускания каркаса в траншею.
- Сначала нужно нарезать куски прутьев. Начинать вязку лучше с наиболее короткого участка фундамента, чтобы получить немного опыта. Резать нужно по минимуму, стараясь использовать всю длину рабочих прутов. Если в качестве примера взять ленточный фундамент шириной 40 сантиметров и высотой 120 сантиметров, то показатели получаются следующие.
- Со всех сторон металл заливается слоем бетона толщиной минимум 5 сантиметров. Чистые размеры каркаса по высоте – максимум 110 сантиметров, ширине – 30. Прибавляем для вязки по 2 сантиметра по обеим сторонам на нахлест. Получается, что заготовки для горизонтальных перемычек должны быть длиной около 34 сантиметров, вертикальных – около 144 сантиметров. Это для высоких фундаментов, но обычно используют основание высотой около 80 сантиметров.
- На ровную площадку кладут 2 прута, на расстоянии 20 см от торцов по обеим крайним сторонам вяжут горизонтальные распорки: складывают вдвое проволоку, просовывают под местом крепления и затягивают прокручиванием крючка.
- На расстоянии около 50 сантиметров по очереди крепят все горизонтальные распорки, конструкцию откладывают в сторону, делают еще одну такую же – это нижний и верхний каркасы, которые нужно связать вместе: приспособить упоры для обеих сеток между прутками и по вертикали по торцам по 2 распорки, прикрепить остальные куски. Аналогично нужно сделать со всеми прямыми участками конструкции.
- Потом на дно траншеи укладывают подкладки высотой минимум 5 сантиметров, устанавливают правильно боковые подпорки, сетку. Теперь нужно провязать каждый угол и стык, создав единый каркас. Нахлест торцов стержней должен быть равен минимум 50 диаметрам прутков.
- Дальше привязывают нижний поворот, крепят вертикальные стойки, к ним – верхний каркас. Потом по всем поверхностям опалубки нужно проверить расстояния, отступы, нахлесты в местах соединений, чтобы все было сделано правильно и четко.
- Соединение стержней по длине проблем обычно не вызывает, а вот крепление частей каркаса в углах нужно делать в соответствии с установленными нормами. Способов существует два: между двумя перпендикулярными конструкциями либо в точке примыкания стены к другой.

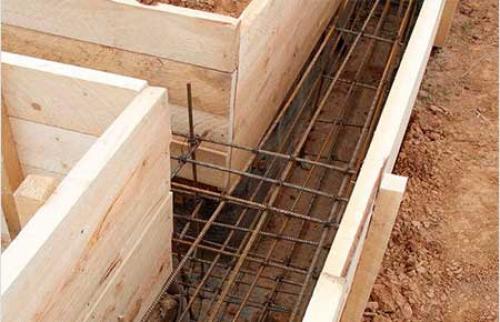

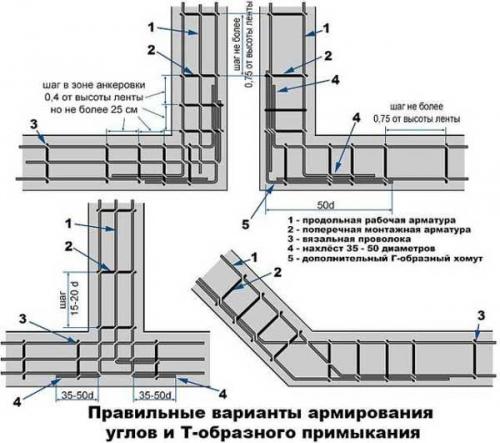

Армирование фундамента чертеж. Армирование углов фундамента.
Важную роль при заливке ленточных фундаментов играют углы конструкции. Дело в том, что именно на углы приходится наибольшее напряжение. Как показано в видео, изготовление армирования перекрестков и углов требует применения предварительно согнутых из арматуры А3 заготовок. Важно помнить, что обычное перекрещивание стальных прутьев в углах ленточных фундаментов недопустимо, поскольку такой способ армирования не обеспечит монолитность конструкции. Получится несколько железобетонных балок, которые не связаны между собой.

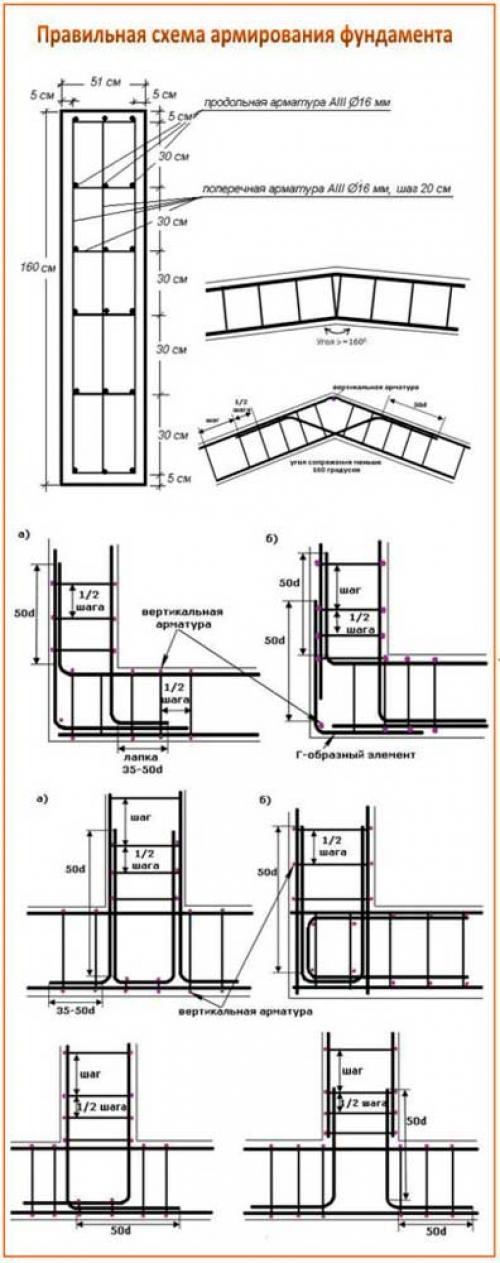

При строительстве частных домов своими руками часто применяется недопустимый способ связывания перекрещивающихся в углах стержней арматуры. На расположенном ниже чертеже указано два варианта армирования углов ленточного фундамента, которые выполнены неправильно.
Армирование фундамента своими руками углы фото.
На рисунке схеме видно, что соединения продольных прутьев выполнены в виде обычных перекрестий и не имеют дополнительного усиления. Кроме того, в местах перекрещивания арматуры отсутствуют дополнительные хомуты.
Нельзя также допускать обычного перекрещивания арматуры и во время армирования участков, представляющих собой Т-образные элементы конструкции. Все эти места необходимо дополнительно усилить.
Иногда в проекте дома присутствуют эркеры, представляющие собой выступы на фасаде здания. Изнутри эркеры представляют собой часть комнаты многогранной формы. Для армировании фундамента под эркер необходимо согнуть арматуру под тупым углом. При этом продольные прутья арматуры ленточного фундамента должны проходить через каркас и связываться с наружной арматурой. Кроме того, конструкция содержит дополнительные хомуты и Г-образное усиление.
Армирование фундамента своими руками правильно фото.
Армирование фундамента фото.

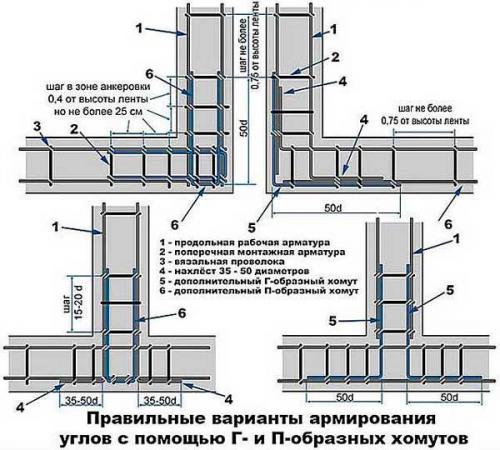

Пошаговая инструкция армирования углов бетонного фундамента в целом направлена на получение монолитного связанного в единое целое каркаса, что дополнительно ведет к укреплению фундамента. Для соединения его элементов используются хомуты. Необходимо помнить, что все углы и стыки армирования должны содержать дополнительно установленные Г-образные или П-образные элементы. Вертикальные и поперечные хомуты армирования ленточных фундаментов должны быть расположены с шагом не менее 3/8 высоты конструкции фундамента. При этом расстояние между хомутами должно быть не менее 25 см. В углах, на перекрестиях и под эркерами шаг между хомутами должен быть в два раза меньше, чем в обычных продольных элементах конструкции фундамента. Удачного Вам строительства!
Как правильно сделать армирование фундамента.
Невозможно построить качественный монолитный фундамент без использования арматуры. Правильно спроектированный фундамент должен выдерживать вес дома, а также действие сил растяжения и сжатия во время сезонной деформации грунта.
Как правильно армировать ленточный фундамент своими руками.
Если неправильно подойти к вопросам выбора и монтажа арматуры, вы рискуете обнаружить со временем трещины в фундаменте и в стенах дома. Поговорим о том, как правильно гнуть, резать, вязать, укладывать арматуру, как рассчитать ее количество и как армировать углы фундамента, чтобы не допустить их разрушения.
Как правильно армировать ленточный фундамент.
Опалубка перед заливкой.
Выбор материала арматуры.
На рынке строительных материалов представлено два типа арматуры: стеклопластиковая и металлическая.
Стеклопластиковая арматура чаще применяется для строительства крупных промышленных объектов. Ее стоимость ненамного ниже, чем у металлической, но при этом стеклянное волокно весит намного меньше металла, что заметно снижает расходы на транспортировку. Стеклопластиковая арматура не подвержена коррозии, она отличается высокой прочностью на разрыв и способна выдерживать широкий диапазон температур.
Но данный тип арматуры практически не применяется для строительства частных домов, поскольку неметаллическую арматуру можно гнуть только в процессе производства, сделать это непосредственно на строительной площадке невозможно.
Расчет стеклопластиковой арматуры.

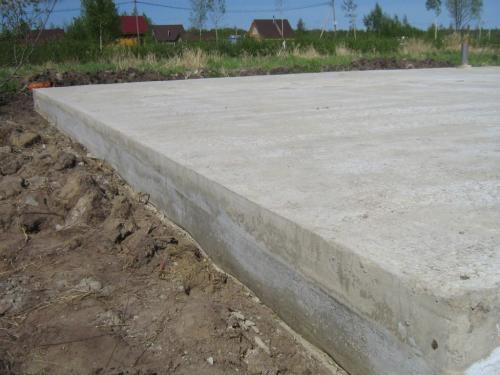

Армирование фундамента одноэтажного дома. Армирование монолитного фундамента
Монолитный фундамент – это цельная железобетонная плита, которая способна выдержать самые высокие нагрузки. Он может служить как «черновым» полом для будущего дома, так и прочным основанием для создания другого вида фундамента – ленточного или столбчатого. Главное требование при его возведении: поверхность земли должна быть пологой, без малейших уклонов и скатов.
Перед проведением работ нужно подготовить участок: выкопать котлован, уложить на его дно ровную песчаную подушку и залить тонким слоем бетона. Далее производится двухслойная гидроизоляция дна при помощи рулонных гидроизоляционных материалов.

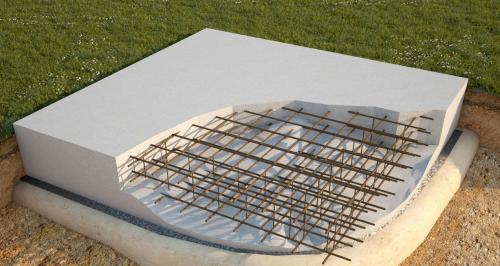

Дальнейшее армирование монолитного фундамента своими руками заключается в создании сеток из прутков арматуры. Как и в случае с ленточными конструкциями, лучше всего использовать рифленую арматуру класса А3 толщиной не менее 12 мм . Она укладывается в двух направлениях, образуя ячейки размером не меньше 20 см по каждой стороне – как на фото ниже. Пересечения прутков укрепляются при помощи перевязки проволокой.
Однако существует более удобный аналог отдельным пруткам - в виде готовой сварной сетки из рифленых прутков ВР-1 с шагом ячейки от 200 мм . Ее использование избавит от необходимости самостоятельно укладывать и скреплять арматуру, поможет сэкономить силы и время.
Оптимальная высота плиты монолитного фундамента для жилого дома – 25-30 см. Такая толщина бетонного основания требуется двух поясов арматурной сетки – верхнего и нижнего, которые соединяются и укрепляются вертикальными гладкими прутками А1 толщиной 6 мм . Расставляются такие прутки на всех пересечениях сеток и фиксируются либо проволокой, либо сваркой. Далее производится заливка бетона.
