Шаг обвязки арматуры плиты. Чертеж

Шаг обвязки арматуры плиты. Чертеж

Перед началом работ в обязательном порядке надо подготовить чертеж армирующей конструкции с учетом всех параметров нагрузки.

Там, где не требуется особого усиления, размер ячеек арматуры делают постоянным. Расстояние между прутьями обычно составляет от 20 до 40см. Если речь идет о кирпичном здании, то промежуток между прутами должен быть не больше 20см. Если возводится легкий каркасный дом, то расстояние может быть увеличено.

Важно! По технологическим правилам, промежуток между прутками может быть больше толщины бетонной плиты не более чем в 1,5 раза. Обычно армирование плиты производится двумя рядами

Вертикально ряды скрепляются между собой стержнями

Обычно армирование плиты производится двумя рядами. Вертикально ряды скрепляются между собой стержнями.

На торцах плиты армирование производится с помощью П-образных хомутов. Длина такого хомута должна быть больше толщины основания из бетона, как минимум, в два раза. Вязка арматуры монолитной плиты производится на обоих уровнях – верхнем и нижнем.

Точки максимальной нагрузки

В зонах расположения несущих элементов шаг армирования уменьшается. В этом случае прутья начинают укладывать в два раза чаще.

Армирование монолитной плиты фундамента осуществляется в комплексе с совместной обвязкой с каркасами монолитных стен. В связи с этим, заливая бетон, обязательно оставляют торчащими снаружи металлические стержни. Затем их загибают и используют для привязки к каркасной основе здания.

Как армировать плиту 15 см. Выбор арматуры

Основными показателями качества являются:

• Прочность.
• Характеристики сцепления с бетоном.
• Свариваемость.
• Хладостойкость.
• Пластичность.

При усилении плитного фундамента строительные правила рекомендуют использовать в качестве рабочих стальные прутья периодического профиля класса прочности А400, А500 и А600. Они представляют собой цилиндрические стержни с двумя продольными рёбрами и поперечными выступами постоянной или переменной высоты. Такие профили называются, соответственно, кольцевой и серповидный, и обеспечивают хорошее сцепление. Например, если для периодической арматуры напряжение соединения составляет 6-10 МПа, то для гладкой – всего 2,5-3,0 МПа. Поэтому варианты без рифления применяют только для поперечного и косвенного упрочнения. Они имеют относительно низкий класс (А240, больше информации о такой арматуре здесь ) и меньшую цену.

Периодическая арматура выпускается диаметрами от 6 до 50 мм длиной 6 и 12 м, изготавливается из сталей марки 35ГС и 25Г2С. В малоэтажном строительстве для фундаментных плит обычно используют прутки от 6 до 16 мм. Стержни с большими поперечными сечениями применять нет необходимости, так как они не будут загружены растягивающими нагрузками и не обеспечивают эффективную совместную работу с бетоном.

Класс прочности обозначает нормативное значение сопротивления растяжению в мегапаскалях. Например, А400 расшифровывается так: горячекатаная или термомеханически усиленная, рассчитанная на нагрузку в 400 МПа. Свариваемая дополнительно маркируется литерой «С»: А400С, А500С.

Схема каркаса

Армирование плитного фундамента выполняют слоями с помощью сеток из сварных или вязаных прутов. Придерживаются рекомендаций:

1. Если толщина основы менее 150 мм, то укладку выполняют в один слой. При большей – в виде каркаса из двух параллельных поясов.
2. Рабочие прутки располагаются взаимно перпендикулярно в слое, который параллелен подошве. Сетки имеют одинаковые ячейки шириной от 20 до 40 см в зависимости от нагрузки. Максимальное расстояние между стержнями не должно быть более полуторократной толщины основания. Верхние и нижние слои соединяют вертикальными изделиями диаметром 6-8 мм с тем же шагом, что и у рабочих или в два раза большим (в зависимости от нагрузки).
3. При выборе толщины защитного слоя учитывают, выполнялась или нет бетонная подготовка для будущего монолитного фундамента (если она отсутствует, то размер принимают равным 70 мм, а при наличии – 40 мм). На это расстояние стержни должны быть утоплены в тело на всех гранях во избежание их ускоренной коррозии.
4. Если сторона основания монолитной железобетонной плиты меньше 3 м, используют диаметр не менее 10 мм, при длине свыше 3 м берут пруток 12 мм и более.
5. При армировании фундамента торцы укрепляют П-образными элементами, изготовленными загибом прутьев, и связывающих (на длине двух толщин основания) верхний и нижний слои каркаса. Делается это с целью анкеровки изделий на краях и возможности восприятия крутящих моментов.
6. Шаг уменьшают в два раза (до 10 см) при опасности продавливания (например, местными нагрузками типа вертикальных колонн).
7. Если в конструктивной схеме сооружения предусмотрено выполнение монолитной стены, то выводят вертикальные выпуски стержней, которые остаются после заливки. При монтаже их вводят в массив основания на глубину двух толщин, крепят к каркасу и загибают. Такое решение обеспечивает совместную работу стены и плиты.

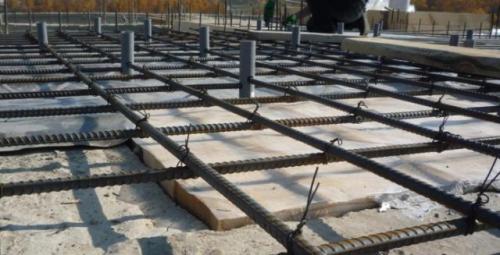

Как вязать арматуру для плиты перекрытия. Как правильно вязать арматуру для монолитной плиты – общие сведения

Существует принципиальная разница между плитами бетонными и железобетонными, используемыми в строительной сфере. Последние способны воспринимать значительные нагрузки за счет усиления бетонного массива с помощью арматурной решетки.

Плитный фундамент – важный элемент здания, состоящий из следующих составных частей:

• песчано-щебеночной подушки, демпфирующей реакцию грунта;
• марочного бетона, изготовленного по стандартной рецептуре;
• силовой решетки, для изготовления которой можно взять арматурные стержни.

Надежность и долговечность фундаментной основы определяется качеством изготовления плиты, верхней части которой приходится воспринимать вес строения, а нижней – компенсировать реакцию почвы.

Для монолитной плиты вязка арматуры гораздо проще, чем для ленточного фундамента

Расположенная внутри бетонного массива силовая решетка из стальной арматуры выполняет ряд серьезных задач:

• обеспечивает запас прочности фундамента;
• предотвращает разрушение плиты и образование трещин;
• воспринимает сжимающие нагрузки и изгибающие моменты.

Цельная плита представляет собой плавающий фундамент, обеспечивающий целостность строения при подвижках грунта. Конструкция обеспечивает устойчивость зданий на проблемных почвах при условии правильной вязки элементов арматурной решетки и использовании качественного бетона.При выполнении вязальных работ следует руководствоваться требованиями государственного стандарта, а также строительных норм и правил, регламентирующих особенности вязки.

Остановимся более детально на требованиях, предъявляемых к арматурной решетке и нюансах вязки:

• для изготовления решетки используют ребристые прутья, обеспечивающие повышенное сцепление элементов;
• формируют два яруса силовых решеток, соединенных между собой вертикальными прутьями при толщине бетона 15 см и более;
• выполняют однослойное армирование решеткой с ячейками квадратного сечения размером от 20х20 см до 40х40 см при толщине плиты менее 15 см;
• используют для жесткого соединения элементов арматурного каркаса отожженную проволоку, предназначенную для вязания арматуры.

Отвечая на вопрос об особенностях правильной вязки арматурных элементов, предназначенных для усиления монолитного фундамента, специалисты рекомендуют использовать следующие методы вязки:

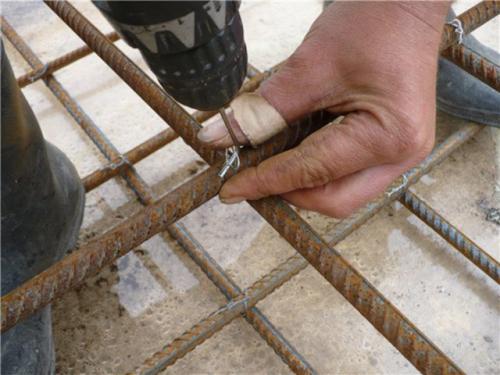

Вязка арматуры начинается с покупки металла, количество которого сначала необходимо вычислить с минимально возможным запасом

• ручной, обеспечивающие надежную фиксацию при минимальных затратах. Для соединения прутков необходимо приложить значительные усилия при выполнении работ кусачками или с помощью вязального крючка ;
• полуавтоматический, позволяющий выполнять увеличенный объем работ за счет применения специального реверсивного устройства. Вращение крючка происходит в результате возвратно-поступательного перемещения корпуса;
• автоматический, предназначенный для ускоренной вязки арматуры на крупных промышленных объектах. Применение специального пистолета для вязания или шуруповерта с насадкой обеспечивает повышенную эффективность работ.

Выбор инструмента для вязания осуществляется индивидуально в зависимости от объема выполняемых работ:

• для разовой сборки арматурной решетки подойдет вязальный крючок или реверсивное устройство;
• при изготовлении арматурных каркасов в промышленных масштабах следует использовать автоматический пистолет.

При выполнении работ следует соблюдать ряд правил:

• для обеспечения прочного соединения стержней правильно использовать вязальную проволоку с диаметром поперечного сечения 0,8-1,4 мм;
• соединение отдельных стержней следует производить проволокой в участках их взаимного пересечения;
• при закручивании проволоки следует прилагать усилие, обеспечивающее жесткую фиксацию арматурных стержней

Технология изготовление решеток способом связывания превосходит метод сварки арматуры, при котором возникает локальный перегрев и значительно снижается прочность.

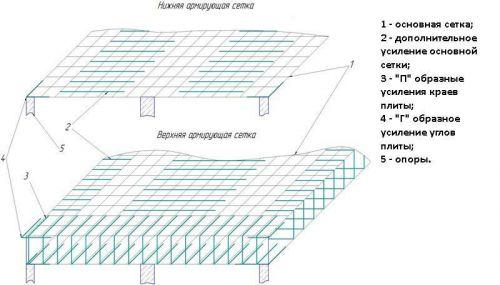

Раскладка арматуры монолитной плите. Как вязать арматуру для монолитной плиты?

Строительство частных домов с применением стандартных строительных материалов (кирпич, бетонные плиты перекрытия) требует устройства надежного монолитного фундамента.

Виды монолитного фундамента

Существует два вида монолитного фундамента:

• плитный , создаваемый из специальных бетонных плит, которые также используются в качестве перекрытий;
• монолитный , создаваемый из бетона и металлической арматуры необходимого диаметра.

Оба типа фундамента имеют схожую черту, заключающуюся в том, что они имеют в своем основании плиты, которые изготавливаются из армированной сетки (связанная между собой металлическая арматура необходимого диаметра) и бетона.

Это придает фундаменту прочности, так как бетон защищает металл от коррозии, а он, в свою очередь, придает бетону жесткость и не дает потрескаться под воздействием различных нагрузок.

Плиты фундамента и перекрытия могут иметь:

• рифленую поверхность с двух сторон, либо с одной;
• гладкую поверхность.

Эта особенность влияет на область их применения. Рифленая поверхность обладает хорошей адгезией, а поэтому такие плиты идеально подходят для фундамента, так как хорошо сцепляются с грунтом. Гладкие же плиты больше всего подходят под различные перекрытия внутри дома и они не рекомендуются для использования в земле.

Ни для кого не секрет, что использование готовых железобетонных плит удорожает стройку в несколько раз, поскольку платить приходится за уже готовое изделие. А если это делать самостоятельно, то можно сэкономить часть финансовых средств. Поэтому речь будет идти именно об изготовлении фундамента своими руками.

Какие материалы понадобятся для создания монолитного фундамента

Монолитное основание будет будет состоять из двух основных составных частей: железа и бетона. С металлом все понятно — тут будут использованы следующие материалы:

• арматура, лучше всего диаметром в 10 мм;
• металлический прут, диаметром 6-10 мм;
• вязальная стальная проволока диаметром 1,2 мм.

Проволока пойдет на создание каркаса, т.е. на связывания арматуры и прутов между собой. Сварку лучше не применять, поскольку в местах ее применения металл теряет свои свойства и быстро разрушается под воздействием воды, которая будет некоторое время присутствовать в бетонном растворе.

Какую лучше всего проволоку выбрать? Однозначно — только стальную.

Связывание арматуры монолитной плиты.

• песок (речной или карьерный);
• цемент, лучше марки М300 или 400;
• щебня средней фракции, чтобы придать фундаменту рельефную поверхность.

Разобравшись в том, что нам понадобится для создания монолитного основания, можно переходить к другим работам.

Подготовка к созданию монолитного фундамента

Создание металлического каркаса из арматуры.

Этот процесс можно разделить на два этапа:

1. Выкапывания котлована. Этому нужно уделить особое внимание. Прежде всего, нужно правильно провести расчет его периметра. Для того, чтобы все было сделано по стандарту, нужно иметь представление о размерах всего дома и об общем весе конструкции. Размеры можно узнать из готового чертежа, а вес рассчитать с помощью строительного справочника. От общих данных будет зависеть глубина заложения. Также следует учитывать особенности почвы, глубину промерзания, наличие пучинистых и твердых слоев почвы.
2. Создание металлического каркаса из арматуры нужного диаметра непосредственно в котловане или рядом с ним. Об этом будет рассказано ниже.

Как правильно рассчитать количество арматуры, проволоки и стальных прутьев

Перед тем, как приступить к расчету количества арматуры, её диаметра, а также других сопутствующих материалов, необходимо иметь представление о сетке и правильном каркасе.

К металлическому каркасу (сетке), который идет под монолитное основание, предъявляются следующие требования:

• он должен быть двусторонним, то есть состоять из нижнего и верхнего слоев, которые должны располагаться на расстоянии не более 2-5 сантиметров от краев сторон бетонного основания;
• его края также должны быть на расстоянии 5 сантиметров от бетонной монолитной плиты.

Теперь можно переходить к расчету необходимого количества арматуры, которую необходимо связать.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/kak-vyazat-dva-sloya-armatury-lentochnyy-fundament

Шаг арматуры в плите перекрытия. Общие правила

Армирование необходимо выполнить в два слоя. Чтобы соединить стержни в сетку, понадобится вязальная проволока в 1,5 мм.

Выполнить профессиональный математический расчет по силам далеко не каждому. Но существуют общие правила сооружения и армирования самодельного монолитного перекрытия. Согласно этим правилам толщина плиты должна равняться 1/30 длины перекрываемого пролета. Например: при длине пролета 600 см толщина готового монолитного перекрытия будет равна 20 см. Увеличение толщины приведет только к перерасходу дорогостоящего бетона. Если длина перекрываемых проемов не превышает 7 метров, то можно прибегнуть к стандартному варианту расчета. По такому расчету монолитную плиту следует армировать двумя слоями арматуры. Оба слоя выполняются из арматурных стержней А-500С. Они имеют диаметр 10 мм. Стержни укладываются с шагом примерно 150-200 мм. Соединение прутьев в сетку со стороной квадрата 150-200 мм выполняется вязальной мягкой проволокой диаметром около 1,2 — 3,0 мм. Можно плиту армировать с применением сварной стандартной сетки, имеющейся в продаже.

При определении размеров монолитного сооружения следует учесть величину захвата. Это та часть плиты, которая будет опираться на стену. Если стены кирпичные, то величина захвата должна быть 15 см или немного больше. Для стен из газобетона эта величина составляет 25 и более сантиметров. Арматурные стержни обрезаются так, чтобы их торцы были залиты слоем бетона не менее 25 мм толщиной.

После связывания арматурных сеток необходимо правильно разнести их по высоте. При толщине плиты монолитного перекрытия от 180 до 200 мм длина перекрываемого пролета может достигать 6 метров. В таких плитах расстояние между верхней и нижней сеткой арматуры составляет от 105 до 125 мм. Для соблюдения этого расстояния из обрезков арматуры толщиной 10 мм делаются своеобразные фиксаторы. Верхние и нижние горизонтальные части фиксаторов делаются длиной около 350 мм. Высота вертикальных элементов равна 105-125 мм. Эти фиксаторы можно сгибать с помощью самодельного приспособления. Готовые фиксаторы устанавливаются между верхней и нижней арматурной сеткой с шагом около метра. В зоне опоры плиты на стену это расстояние уменьшается до 400 мм.

Для разведения арматурных сеток по высоте используются фиксаторы, которые устанавливаются в шахматном порядке с шагом в 1м.

Простейший расчет показывает, что при правильном армировании на кв. м монолитного бетонного перекрытия толщиной 20 см требуется примерно 1 куб. м бетона марки М200 и выше (лучше М350), 36 кг арматуры марки А-500С, имеющей диаметр 10 мм.

Под нижней сеткой для армирования монолитной конструкции должен остаться слой бетона примерно в 25-30 мм или чуть больше. Таким же слоем покрывается верхняя арматурная сетка. Для соблюдения этого размера под пересечения нижних арматурных прутьев подставляются пластиковые фиксаторы с шагом около 1 метра. Эти фиксаторы продаются в магазинах строительных материалов. Их можно заменить деревянными брусочками, прибитыми или прикрученными саморезами к опалубке. Если их не закрепить таким образом, то они могут всплыть при заполнении опалубки бетонной массой. Это общие правила. Но точный расчет может сделать только профессионал.

Шаг вязки арматуры для ленточного фундамента. Как правильно армировать ленточный фундамент

В строительстве применяют три основных типа фундаментов : плитный, столбчатый, ленточный. Последний – универсальный – самый распространенный вид. Технология сооружения достаточно простая. Часто траншею, опалубку, армирование фундамента и бетонирование застройщики делают своими руками.

Как армировать фундамент ленточного типа

Основной компонент фундамента – бетон – прочный и надежный строительный материал. Но глыба из него, сколь бы качественный цемент не использовался для изготовления, быстро раскрошится. Усиливают бетонную конструкцию металлическими прутьями или стеклопластиковой добавкой. Этот процесс, без которого устройство ленточного фундамента теряет всякий смысл, называется армированием.

Самостоятельное сооружение основы под здание сильно удешевляет все строительство. Но нужно знать, как армировать фундамент, чтобы здание простояло долго и не давало трещин.

Технология не требует фундаментальных научных знаний, но базовые строительные навыки потребуются. Нюансов укрепления основы дома много, их нужно внимательно изучить:

• расположение и размер стальных стержней,
• расстояние между ними и способы крепления,
• составление схемы и сметы,
• оборудование и стройматериалы.

Требования к фундаменту и арматуре

В зданиях живут и работают люди. Жилье должно быть безопасным и комфортным, поэтому СНиП (строительные нормы и правила) и СП (строительные правила) предъявляют к домам жесткие технические требования. Они относятся к конструкции, коммуникациям, пожарной безопасности и фундаментам – основе здания. Последний принимает на себя вес постройки, перераспределяет его, передает на твердые пласты земли.

Главные требования, предъявляемые к фундаменту:

• обладает прочностью, долговечностью, морозостойкостью;
• должен сопротивляться годичным температурным колебаниям;
• устойчив к грунтовым и агрессивным водам;
• не должен опрокидываться вокруг одной из граней и скользить в плоскости подошвы.

Такая фундаментная база выполняется как непрерывная лента под всеми капитальными стенами здания либо в виде перекрестных ж/б балок под колоннами. Свойства ленточных нулевых циклов обеспечиваются армировкой – силовым поясом.

Какие требования к арматуре:

• Под одноэтажные постройки берут стальной прут сечением 10-24 мм. Материал большего сечения экономически не оправдан – его качества не будут максимально использованы.
• Выбирают круглый рифленый профиль, который лучше соединяется с цементно-песчаной смесью. Прут без рифления используют только как поперечные перемычки.
• Если на стройплощадке грунт однородный, допустимо сечение арматуры 10-14 мм. При разных почвах нагрузка на фундаментную базу увеличивается – пруты берут до 16-24 мм в диаметре.

Арматура с рифлением обеспечивает долгий срок службы конструкции. Рассчитать арматурный каркас для ленточного фундамента сложно. Часто застройщики поручают это специалистам, а вязку арматуры и заливку бетона выполняют самостоятельно.

Причины армирования железобетонного фундамента

Задача процесса – улучшение прочности бетона. Этот стройматериал отлично сжимается, но неустойчив во время растяжения – сила сопротивления сжатию в 50 раз больше силы сопротивления растяжению.

Почему нужен внутренний металлический каркас:

• армирование предотвращает усадку и трещины постройки;
• бетонная несущая конструкция становится гибкой;
• металлическая сетка внутри фундамента равномерно распределяет вес дома на всю конструкцию;
• повышается устойчивость основания к нагрузкам;
• арматура в бетоне уменьшает его плотность и расход, что экономически выгодно.
• армированный ленточный фундамент остается монолитным при любых погодных условиях, при этом коэффициенты температурного расширения материалов (бетона и стали) остаются неизменными.

Перегрузки испытывают верхний и нижний пояса – снизу действует морозное пучение, сверху давит вес дома. Средний пласт почти не страдает. Уравновесить нагрузки помогает арматурная пространственная решетка – это еще одна причина, почему ж/б ленту усиливают металлом.

Схема армирования ленточного фундамента

Чертежи и схемы – «скелет» силового пояса – готовят заблаговременно. Армирование ленточного фундамента возможно по двум схемам:

1. В четыре прута, когда мелкозаглубленное основание опоясано двумя горизонтальными нитками.
2. В шесть прутьев – в заглубленных на 120 и более см фундаментах прокладывают три пояса.

Продольные стержни, которые называются рабочими, и поперечные (конструктивные) укладывают «в клеточку», крепят под 90°. Для рабочих нитей пригодна арматура класса А3. Это горячекатаные стальные пруты с двумя долевыми выступами, между которыми расположены рифления «елочкой». Также допустимы термомеханические упрочненные и холоднокатаные гладкие профили.

Перемычки делают из гладких прутов первого класса с сечением 6-8 мм.

Если представить фундамент в виде поперечного разреза, то на его площади арматура должна занимать не менее 0,1%. Это строительный минимум. Схему составляют, чтобы правильно подсчитать потребность в металлических элементах, а также финансовые затраты на них.
