Сколько надо арматуры для фундамента забора. Расчет диаметра продольной арматуры
С площадью сечения железобетонной ленты все понятно, необходимо ширину фундамента умножить на его высоту, т.е. допустим у вас ширина ленты 40 см, а высота 100 см (1 м), то площадь сечения будет 4000 см 2 .
Площадь сечения арматуры должна быть 0,1% от площади сечения фундамента, поэтому необходимо полученную площадь 4000 см 2 / 1000 = 4см 2 .
Для того чтобы не рассчитывать площадь сечения каждого прута арматуры, можно воспользоваться простенькой табличкой. С помощью нее легко можно подобрать необходимый диаметр арматуры для фундамента.
В таблице присутствуют очень незначительные неточности, связанные с округлением чисел, не обращайте на них внимание
Важно: При длине ленты менее 3м, минимальный диаметр продольных стержней арматуры должен составлять 10мм.При длине ленты более 3м, минимальный диаметр продольной арматуры должен приниматься 12мм. И так, у нас есть минимальная расчетная площадь поперечного сечения арматуры в сечении ленточного фундамента, которая равна 4см 2 (это с учетом количества продольных стержней)
И так, у нас есть минимальная расчетная площадь поперечного сечения арматуры в сечении ленточного фундамента, которая равна 4см 2 (это с учетом количества продольных стержней).
При ширине фундамента 40 см, нам достаточно использовать схему армирования с четырьмя стержнями. Возвращаемся к таблице и смотрим в столбце, где приведены значения для 4-х стержней арматуры, и выбираем наиболее подходящее значение.
Таким образом, определяем, что для нашего фундамента шириной 40см, высотой 1м , со схемой армирования четырьмя стержнями наиболее подходящая арматура диаметром 12мм , так как 4 прута такого диаметра будут иметь площадь сечения 4,52 см 2 .
Расчет диаметра арматуры для каркаса с шестью стержнями проводится аналогичным образом, только значения уже берутся из столбца с шестью стержнями.
Следует отметить, что продольная арматура для ленточного фундамента должна быть одного диаметра. Если по каким-либо причинам арматура у Вас разного диаметра, то стержни большего диаметра необходимо использовать в нижнем ряду.

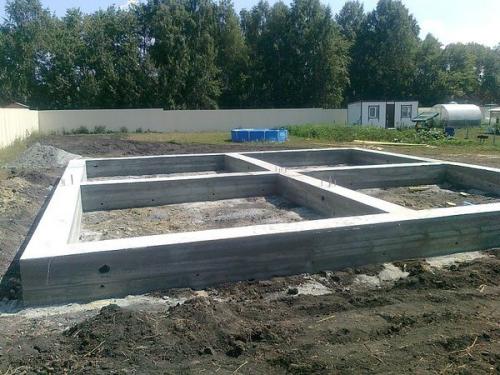

Расчет арматуры на ленточный фундамент.
занимает основное место среди всех опорных конструкций для зданий и сооружений.
Он способен эффективно работать на самых сложных грунтах, имеет оптимальный набор эксплуатационных качеств.
Монолитные конструкции ленты не теряют своих рабочих качеств до 150 лет, что превышает срок службы стен дома.
Такие высокие возможности возникли из-за высокой жесткости и прочности ленты, которые обеспечивает совместная работаи металлической арматуры.
Каждый из них выполняет свою функцию, в сумме обеспечивая надежность и высокую несущую способность ленточного основания.
Как работает арматура в ленточном фундаменте
Арматурный каркас необходим для компенсации осевых противонаправленных (растягивающих) нагрузок, возникающих в ленте при появлении деформирующих воздействий — изгибающих или скручивающих усилий .
Особенность бетона состоит в способности принимать гигантские давления без каких-либо последствий.
При этом, он практически беззащитен перед разнонаправленными усилиями, быстро покрывается трещинами и разрушается .
Поэтому для ленты крайне опасны любые усилия, приложенные в одной точке — например, боковые или вертикальные нагрузки пучения. Арматурные стержни предназначены для приема этих усилий на себя.
Существует горизонтальная (рабочая) и вертикальная арматура . Основные нагрузки принимают горизонтальные стержни.
Они имеют больший диаметр и рифленую поверхность, обладающую хорошим сцеплением с бетоном.
Вертикальные стержни выполняют две функции :
- Фиксация рабочей арматуры в необходимом положении до момента заливки бетоном.
- Частичная компенсация скручивающих усилий.
Первая задача основная, а вторая — дополнительная, поскольку наличие таких специфических нагрузок наблюдается довольно редко .
В большинстве случаев вертикальная (гладкая) арматура служит лишь опорной конструкцией, удерживающей рабочие стержни в необходимом положении до момента заливки.
Они довольно толстые, так как — процесс с достаточно интенсивными воздействиями на каркас, сосредоточенными в одной точке (место падения тяжелого материала в опалубку), а также распределенными по всей длине (штыкование, обработка виброплитой) .
Онлайн калькулятор
Как рассчитать ленточный фундамент дома? В этой вам может специально разработанный сервис —ленточного фундамента.
Инструкция по работе с калькулятором
В сети интернет имеется немало онлайн-калькуляторов, помогающих рассчитать параметры ленточных фундаментов по всем важным позициям . Расчет арматуры с их помощью занимает буквально пару минут.
Например, нанеобходимо лишь внести собственные данные в соответствующие окошечки программы и нажать кнопку «рассчитать».
Дается схема армирования, в которой надо указать основные параметры — количество рабочих стержней в одном ряду, общее число рядов, расстояние между вертикальными прутками и т.п. В отдельном окне указывается стоимость арматуры за единицу.
В результате программа выдает количество арматуры и общую цену. Расчет производится просто и быстро, кроме арматуры ресурс выдает параметры всех элементов ленты — , количества бетона и т.д.
Недостатком данного калькулятора можно считать необходимость заранее знать схему армирования, диаметр стержней и рыночную стоимость материала.
Если требуется определить количество и сечение стержней, ресурс бесполезен. Он дает только количественную информацию, не касаясь качественных моментов, что иногда не совсем то,что нужно .
ВАЖНО!
Не все онлайн-калькуляторы работают по такому алгоритму. Имеются и другие, определяющие именно размеры и общие параметры арматурного каркаса, которые станут полезными для получения первичной информации . Стоимость материала следует узнавать непосредственно у продавцов, поскольку в этом вопросе имеется масса специфических факторов.
Порядок расчета
Рассмотрим, как рассчитать арматурный каркас ленты самостоятельно .
Прежде всего, необходимо определить количество рабочих стержней в одном ряду. Для этого понадобится использовать требование СП 52-101-2003, ограничивающее максимальное расстояние между соседними прутками в 40 см.
Учитывая, что погружения рабочей арматуры не должна превышать 2-5 см, получаем :
- Для лент толщиной менее 50 см — 2 рабочих стержня.
- Для лент шире 50 см — 3 стержня.
В случаях, когда можно использовать и 2, и 3 стержня в одном ряду, обычно стараются подстраховаться и принять большее значение, так как фундамент — ответственный и важный участок постройки.
Вторым этапом является определение диаметра рабочих стержней. Для этого понадобится рассчитать площадь сечения рабочей части ленты, умножив ширину на высоту.
Общая площадь сечения арматуры составляет 0,1% от сечения (это минимально возможное значение, его можно увеличить, но нельзя уменьшать).
Получив это значение, надо разделить его на число рабочих стержней. По таблице диаметров арматурных прутков находится наиболее удачный вариант, который и принимается в работу.
Диаметр вертикальной арматуры выбирается исходя из высоты ленты :
- При высоте до 60 см — 6 мм.
Расчет арматуры. Как правильно рассчитать диаметр продольной арматуры
Расчёт арматуры для ленточного фундамента дома подразумевает использование основного нормативного документа – СНиП 52-01-2003, в котором указано, что содержание продольной арматуры в железобетонном элементе должно составить не менее 0.1%. Т.е. совокупная площадь сечения прутьев арматуры должна быть не менее 0.1% от рабочей площади поперечного сечения железобетонного элемента.
Правильный расчёт площади поперечного сечения железобетонной ленты следующий: необходимо ширину конструкции умножить на её высоту. Пример: при ширине фундамента дома 50 см и высоте 1 м, его площадь сечения составит 5000 см2. Теперь следует вспомнить СНиП 52-01-2003 и разделить полученное число на 1000, чтобы найти параметр для дальнейшего расчета. Ответ: 5 см2. Многие строители, даже с большим опытом работы, просто выбирают диаметр арматуры «на глазок», и чаще всего это оказываются стержни 8 или 10 мм. Но это неправильно, необходимо использовать установленные нормативными документами формулы и примеры расчётов.
Полезный калькулятор для расчёта ленточного фундамента:.

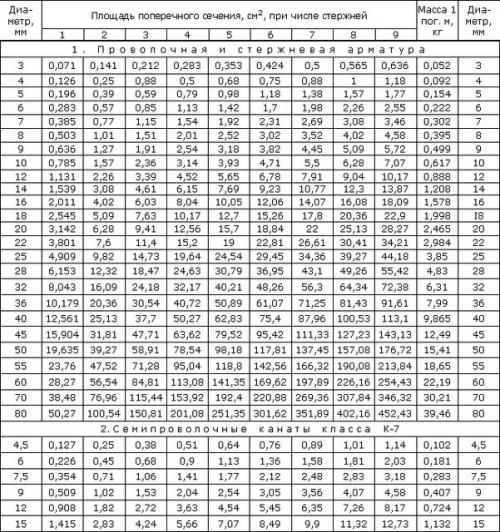

Теперь следует воспользоваться удобной таблицей:
Сверху указано количество стержней. Основное тело таблицы – площадь поперечного сечения арматуры (0.1% от площади поперечного сечения ленты фундамента). Совместив количество стержней и параметр площади сечения, в правой колонке узнаём необходимое сечение арматуры.
При заливке фундамента очень часто применяют стандартную схему монтажа с четырьмя арматурными прутьями. Из таблицы можно почерпнуть все необходимые данные и даже узнать расход арматуры на 1м3 бетона: 4 прутка с площадью поперечного сечения не менее 4 мм2, должны иметь диаметр 12 мм. Если взглянуть немного ниже, то можно использовать и 2 прутка, но тогда диаметр каждого из них должен составлять не менее 16 мм, что будет крайне расточительно.
Удобный калькулятор для ленточного фундамента: http://obystroy.com/kalkulyator-rascheta-kolichestva-betona-lentochnogo-fundamenta
На сегодняшний день, большинство строительных компаний не используется арматуру диаметром 8 мм при заливке бетона, пользуясь простыми расчётами:
- При длине прутка менее чем 3 м, необходимо применять арматуру диаметром 10 мм.
- При длине прутка более чем 3 м, необходимо применять арматуру диаметром 12 мм.
Подбирать диаметр для поперечных стержней ленточного фундамента следует точно также, как и для продольных. Никаких серьёзных особенностей в данном процессе не существует.
Сколько нужно арматуры на фундамент калькулятор. Калькулятор расчета минимального количества прутов арматуры для ленточного фундамента
Ленточный фундамент славится своей универсальностью, поэтому его очень часто выбирают для возведения домов и придомовых построек. Конечно, если проектируется крупное здание, то не обойтись без тщательных расчетов, которые должны выполнять специалисты-архитекторы. Но при строительстве на своем участке небольших сооружений бытового или хозяйственного предназначения (бани, гаража, птичника, сарая и т.п.) – вполне можно обойтись и собственными силами.

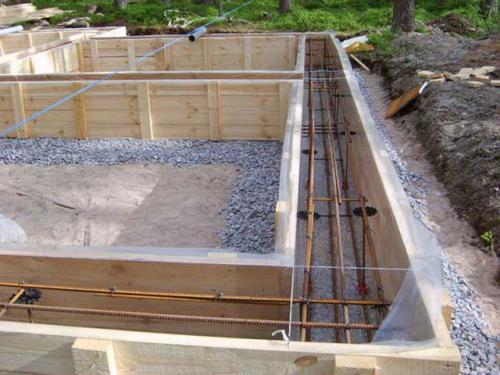

Калькулятор расчета минимального количества прутов арматуры для ленточного фундамента
Это вовсе не означает, что расчеты не потребуются – любой ленточный фундамент должен отвечать определенным требованиям и нормативам, нарушать которые не рекомендуется. Одно из них – необходимое и достаточное армирование ленты. В решении этого вопроса помощь окажет калькулятор расчета минимального количества прутов арматуры для ленточного фундамента.
Ниже будут приведены краткие пояснения по проведению расчетов.
Калькулятор расчета минимального количества прутов арматуры для ленточного фундамента
Пояснения по проведению расчетов
Расчёт несложен: он базируется на специальной формуле, учитывающей площадь сечения фундаментной ленты – от нее зависит и необходимая общая площадь сечения продольных прутов основного армирования.
- В качестве исходных величин принимается высота ленты (с учетом подземной, заглубленной ее части и цоколя) и ее ширина.
- При ширине ленты более 150 мм настоятельно рекомендуется выполнять армирование минимум с двумя прутьями в каждом ярусе.
- Если получено нечетное значение прутьев (от 5 и более), один «лишний» прут желательно поместить в нижнем ярусе, там, где лента испытывает максимальные нагрузки.
- Количество прутов напрямую зависит от диаметра используемой арматуры – можно оценить, какой вариант станет более предпочтительным с точки зрения стоимости материала и сложности выполнения обвязки арматурного каркаса.
Цены на арматуру
арматура
После того как определились с числом прутьев для основного продольного армирования, можно перейти к, с учетом длины фундаментной ленты, перехлестов, угловых соединений и т.п.
Нюансы заливки ленточного фундамента
Качественно выполненный фундамент – основа безопасности и длительности эксплуатации всего здания. Много полезной информации по этому поводу можно почерпнуть из статьи нашего портала, посвященной заливке фундамента собственными силами .
Расчет арматуры для ленточного фундамента забора. Фундамент забора из кирпича
Кирпичный забор нуждается в основательном и добротном фундаменте, ведь масса такой конструкции внушительная. Последствия несоблюдения технологии или выбора неподходящего типа основания могут проявляться в виде трещин на самом заборе. Есть два варианта обустройства фундамента для кирпичного забора, которые одинаково подходят как для трёхметровой конструкции, так и для небольшого ограждения:
- ленточный фундамент (глубина 40–50 см, ширина 40 см), часть которого находится над землёй (его обязательно необходимо армировать арматурой 12–14, по две сверху и снизу);
- ростверк обустраивается в местах расположения столбов на глубину промерзания, то есть на 120–1250 см вглубь грунта, а между ними привычная армированная лента.
Второй вариант обустройства фундамента более надёжный в случае строительства кирпичного забора.
Кирпичный забор требует основательного фундамента
Есть секреты, зная которые можно значительно увеличить срок службы фундамента:
Расчет арматуры для ленточного фундамента забора
Кирпичный забор нуждается в основательном и добротном фундаменте, ведь масса такой конструкции внушительная. Последствия несоблюдения технологии или выбора неподходящего типа основания могут проявляться в виде трещин на самом заборе.
Есть два варианта обустройства фундамента для кирпичного забора, которые одинаково подходят как для трёхметровой конструкции, так и для небольшого ограждения:
- Первый вариант обустройства фундамента - это использование монолитного фундамента из бетона.
- Второй вариант обустройства фундамента более надёжный в случае строительства кирпичного забора.
Кирпичный забор требует основательного фундамента, чтобы обеспечить его долговечность и прочность.
Есть секреты, зная которые можно значительно увеличить срок службы фундамента:
- Выбор подходящего типа основания, учитывающего вес и размеры будущего забора.
- Качественная укладка бетона или других материалов, используемых для фундамента.
- Обеспечение надлежащего уплотнения и герметизации швов и соединений.
Также, при строительстве фундамента для кирпичного забора, необходимо учитывать такие факторы, как:
- Влажность грунта.
- Тип почвы.
- Климатические условия.
Обеспечение надлежащего фундамента для кирпичного забора - это гарантия его долговечности и безопасности.
- под лентой можно обустроить песчаную подушку, которую дополнительно смочить водой, что значительно снизит риск смещения основания;
- использовать цемент не ниже марки М-200;
- заливать бетон за один раз;
- если раствор вы изготавливаете не сами, а заказывается в специализированной фирме, то заказывать нужно на 10% больше, поскольку часть воды обязательно впитается в грунт;
- между фундаментом и кирпичной кладкой должен быть слой гидроизоляции.
Сколько нужно арматуры на фундамент 10х10. Подсчет количества арматуры
Сколько потребуется металлической арматуры для фундамента проще всего рассчитать на примере основания размером 10х10 м.
Поскольку каркас арматуры – один из наиболее дорогостоящих элементов основания, чтобы избежать лишних расходов, надо особенно тщательно рассчитать расход арматуры на куб или на весь фундамент. Обычно для того, чтобы рассчитать необходимое количество арматуры используется следующая формула: L=4xP, где:
- «L» — это то количество материала, которое необходимо для продольных несущих стержней арматуры;
- «Р» — это периметр фундамента.
Сколько нужно арматуры для перемычек, считается по немного иной формуле: L=10xP. Разница в формулах объясняется тем, что для создания перемычек материала надо более, чем в два раза.
Используется в данном случае арматура диаметров от 10 до 12 мм. Прутья надо располагать двумя поясами, надежно соединенными один с другим.
Каждый такой пояс представляет собой арматурную сетку с диаметром ячейки около 20 см. При условии, что толщина каркаса составляет порядка 20 см, длина перемычек должна быть 25 см.
Если произвести несложные расчеты, расход арматуры рассчитать оказывается довольно просто: на 10 м плиты надо 51 металлических стержней, длина каждого из которых составляет 10 м. Для перпендикулярной сетки нужно аналогичное количество прутьев. Итого общий расход арматурных прутьев составит для одного пояса 102 прута. Сколько надо прутьев для второго арматурного пояса, сосчитать будет еще проще: 102х2 – 204.
