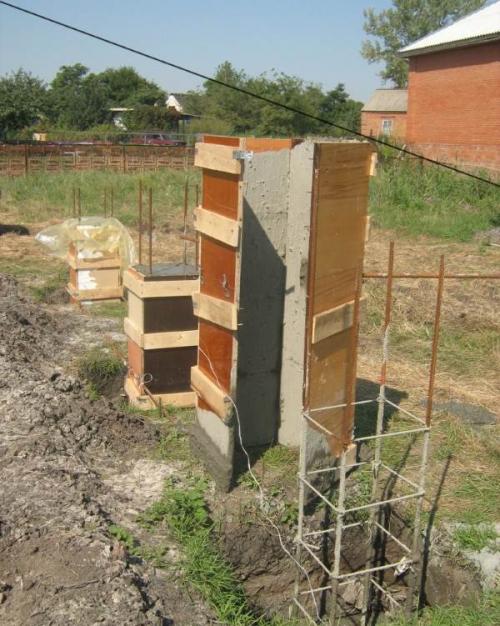

Возводим столбчатый фундамент для каркасного дома. Заливка монолитного столбчатого фундамента

Возводим столбчатый фундамент для каркасного дома. Заливка монолитного столбчатого фундамента

После разметки осей стен, выемки грунта из траншей под наружными и внутренними несущими стенами отвесом отмечаются центра столбов на дне шурфов. Далее столбчатый фундамент каркасного дома изготавливается по технологии:

• подстилающий слой – 40 см щебня или песка утрамбовывается виброплитой послойно (по 15-20 см), размер на 50 см больше по периметру, чем сечение плиты уширения;
• дренаж – перфорированные щелями гофротрубы укладываются между вертикальными колодцами на слой щебня поверх геотекстильного полотна, засыпаются этим же инертным материалом, замкнуты в общий контур, имеют уклон 4 – 7 градусов;
• утепление подошвы – поверх песчаной либо щебенчатой фундаментной подушки укладываются плиты экструдированного пенополистирола высокой плотности (модификации ЭППС, XPS у разных производителей), ширина равна размеру подстилающего слоя;
• гидроизоляция подошвы – поверх теплоизоляционного материала укладывается 2 слоя рулонной гидроизоляции, края запускаются за периметр плиты уширения столба, чтобы после распалубки их можно было приклеить на боковые грани снаружи;

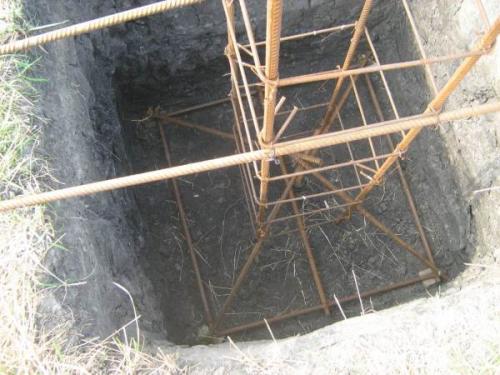

• армирование – для плиты используется арматурная сетка из стержней периодического профиля 8 – 14 мм, к ней привязывается по центру каркас из вертикальных прутков такого же диаметра, обвязанных квадратными или кольцевыми хомутами из арматуры 6 – 8 мм с периодичностью 30 – 60 см;



  Схема армирования столбчатых фундаментов.

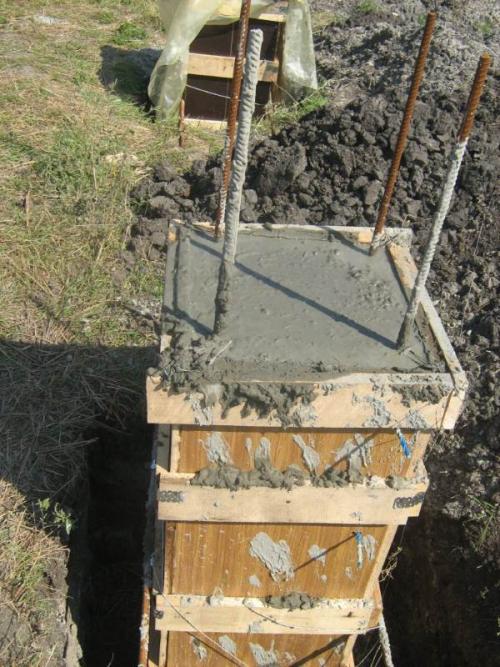

• опалубка – для плиты уширения монтируются 4 щита высотой от 30 см, на них на ребро устанавливаются 4 доски, к которым крепятся щиты опалубки столба, что позволяет отлить конструкцию за один прием без технологических швов. Подробнее про опалубку здесь ;
• бетонирование – укладка смеси слоями 40 – 60 см, уплотнение глубинным вибратором столбчатого фундамента до полного заполнения опалубки;
• гидроизоляция – после 70% набора прочности можно произвести распалубку для гидроизоляции бетонных поверхностей обмазочными, оклеечными, штукатурными материалами.

Расчет столбчатого фундамента под каркасный дом. Исходные параметры для расчета столбчатого фундамента:

1. тип грунта и перепад высот в месте будущего строительства;
2. глубина залегания подземных вод;
3. уровень промерзания грунта;
4. проект дома (расположение несущих и внутренних стен).

Самым главным противопоказанием для выбора столбчатого фундамента является высокий уровень грунтовых вод. Нельзя допускать, чтобы он подходил ближе чем на 50 см к подошве столбов. Кроме того, столбы обязательно должны быть заложены глубже слоя плодородных неустойчивых органических грунтов.

Сначала необходимо исследовать грунты на месте будущего строительства. Подробно об этом говорится в статье по ссылкеЗапомните: приняв решение строить столбчатый фундамент, в обязательном порядке необходимо делать пробное бурение на 0,5-0,6 метров ниже предполагаемой глубины заложения столбов для выявления водонасыщенных слабых грунтов (плывунов).

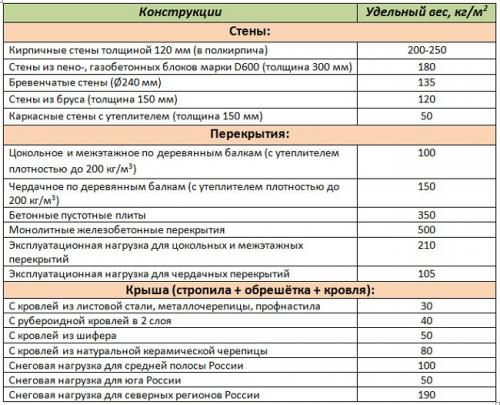

После исследования грунтов необходимо определить нагрузку, которую дом с фундаментом будут оказывать на несущий грунт, проще говоря, расчёт веса дома. Оценивается примерная масса будущей постройки (точную считать бессмысленно, однако при подсчетах постарайтесь учесть и нагрузки из-за домашней утвари), после чего выбирается вид столбчатого фундамента. Если есть сомнения, то лучше взять более прочный вариант.

Дом на столбиках. Особенности столбчатых фундаментов

Столбчатый фундамент можно считать младшим братом более индустриального свайного фундамента, так как он имеет схожую конструкцию и принцип работы. В обоих случаях по осям здания располагается система отдельных вертикальных опор прямоугольного или круглого сечения, которые есть во всех точках пересечения несущих стен, по углам, под особо нагруженными участками (каменные печи, межкомнатные перегородки основания лестничных маршей, колонны). И там и там может применяться ростверк для связки основных элементов фундамента, пространство между стойками заполняется — выполняется так называемая «забирка».

Главное отличие заключается в следующем — столбы не заводят ниже глубины промерзания (это уже будут сваи, длина которых в земле стартует с 2 метров), поэтому они оказывают только подошвенное сдавливающее воздействие на грунт, тогда как сила трения в зоне боковых стенок имеет незначительные показатели. Исходя из этого обстоятельства, технологически столбчатый фундамент может быть не только цельным/монолитным, но и собираться из готовых штучных элементов. Согласитесь, выполнить кирпичную кладку, например, в трёхметровом шурфе просто нереально, а при заглублении в 40–70 см — без проблем.

Столбчатый фундамент имеет свои явные преимущества:

• сравнительно невысокая стоимость — он примерно в 1,5–2 раза дешевле своего прямого конкурента, мелкозаглублённого ленточного монолитного фундамента (меньше материалов и земляных работ, не нужна техника);
• малая трудоёмкость;
• строить его можно даже в одиночку, поэтапно изготавливая отдельные элементы.

Естественно, этот фундамент не является универсальным, иначе все бы строили на столбах, и просто не существовало бы других вариантов. Не будем называть это его недостатком, правильнее будет — специфика.

Из-за небольшой суммарной опорной поверхности столбчатый фундамент не может корректно передать на грунт массу тяжёлого дома. Сжимающие силы под подошвами опор оказываются настолько велики, что основание не способно выдержать вес строения, требуется увеличение количества столбов и площади их поперечного сечения, что нейтрализует экономическую выгоду от применения такого фундамента. Поэтому столбчатые фундаменты целесообразно применять только для лёгких домов из древесины (каркасных, из бруса, из бревна), для строений из облегчённых минеральных материалов, только если они небольшие, малоэтажные, с деревянными перекрытиями. В любом случае, нагрузки и сопротивляемость грунта следует считать, об этом будет ниже.

Вытекающее из первого пункта ограничение — нельзя такой фундамент закладывать на водонасыщенных, слабонесущих и пучинистых грунтах. Заболоченные и слабонесущие основания не могут выдержать концентрированных нагрузок и просаживаются, а возможные силы морозного пучения легко преодолевают небольшую загруженность фундамента от лёгкого здания (с весовым моментом мы уже определились). На рыхлых нестабильных участках лучше работают сваи, которые либо «достают» до плотных пород, либо, благодаря своей длине и большой наружной поверхности, цепляются, используя силы трения.

Опасно использовать столбы на крутых склонах (если перепад высот под домом приближается к 1,5–2 метрам). В таких условиях слишком активно действуют горизонтально направленные сдвигающие силы, которые способны просто опрокинуть строение. Тем более что глубина залегания столбчатого фундамента маленькая по определению, а, следовательно, и цепляется дом за основание сравнительно слабо.

Конструктивно этот фундамент не предполагает устройства заглублённых помещений. Если нужен подвал или подземный гараж, то лучше (во всех отношениях выгоднее) возвести монолитную, либо сборную ленту, которая сама по себе будет формировать стены в грунту.

Ну, и чтобы завершить наше вступление, заметим, что конструктивно и по материалу изготовления столбчатые фундаменты разделяют на:

• деревянные (в шурфе располагают брёвна со всевозможными расширениями на торце — стулья);
• сборные (кладка из обожжённого кирпича, готовые железобетонные изделия);
• монолитные (самые надёжные, бетон заливают в скважину непосредственно на участке);
• бутобетонные (в раствор вводится бутовый камень).

Фундамент под каркасное здание. Шаг 1: Фундамент под каркасный дом

Выбор фундамента — это отдельная сложная и объемная тема. Учитывается геологическая картина на участке, высота расположения подземных вод, вес здания и сезонность проживания в нем, регион, в котором происходит строительство, снеговые и ветровые нагрузки. Но в общем и целом, под каркасники делают чаще всего свайный, свайно-ростверковый или ленточный фундаменты.

В нашей стране пальма первенства при каркасном домостроении своими руками принадлежит свайно-ростверковому фундаменту . Он быстро строится, требует небольших материальных вложений, правильно рассчитанный и построенный, он надежен. Сочетая в себе преимущества и свайного и ленточного, он равномерно передает нагрузку всем опорам.

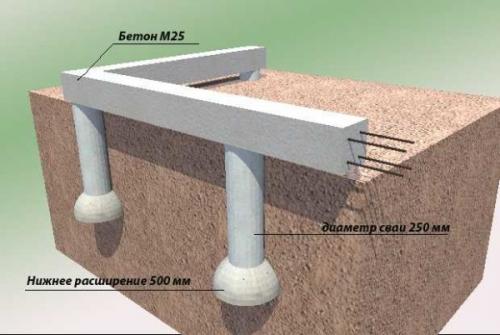

Более надежными при строительстве свайного или свайно-ростверкового фундамента являются сваи ТИСЭ . За счет расширенной пятки они имеют большую несущую способность и лучше сопротивляются силам пучения.

Устройство свайно-ростверкового фундамента со сваями ТИСЭ

Бурить скважины под сваи можно ручным буром или моторизованным. В качестве опабулки используют свернутый в трубы нужного диаметра рубероид (должно быть навернуто не менее трех слоев), закрепленный при помощи скотча. Другие варианты — асбестоцементные или ПВХ трубы подходящего диаметра. Внутрь свай устанавливают три-четыре прута арматуры, связанных между собой в виде треугольника или квадрата. Пруты арматуры нарезаются так, чтобы над поверхностью сваи торчало не менее 0,7-0,8 метра. Заливается все бетоном марки не ниже М25 ( о марках бетона читайте тут ).

После заливки свай устанавливается опалубка для ленты (ростверка), в нее укладывается и вяжется арматура. Продольные прутки соединяются с загнутыми выпусками арматуры из свай. На этом этапе в ленте оставляют отверстия для подвода коммуникаций и вентиляции (вставляйте отрезки пластиковых труб поперек ленты).

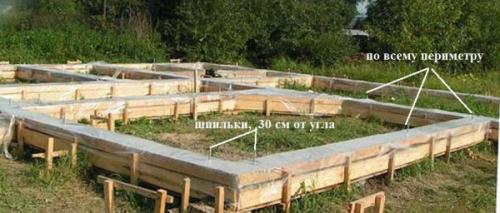

К ленте фундамента впоследствии будет крепиться обвязочный брус. Для его монтажа в ленте закрепляются шпильки. Устанавливаются они с шагом 1-2 метра. От каждого угла в обе стороны отступают по 30 см. Тут шпильки обязательны, остальные в зависимости от габаритов дома, но не реже чем через 2 метра. Учтите, что именно шпильки связывают каркас дома с фундаментом. Потому лучше поставить чаще. И еще: какой бы короткой не была стена, шпилек должно быть не меньше двух.

Когда все готово, заливается бетон.

Залитый ростверк. Фундамент под каркасный дом своими руками готов

После заливки бетона, чтобы он не сох, а набирал крепости, его лучше укрыть полиэтиленом (смотрите на фото). Если температура после заливки фундамента держится в пределах +20°C, примерно через 3-5 дней можно продолжать строительство. За это время при таких условиях бетон наберет более 50% своей прочности. С ним можно работать свободно. При понижении температуры срок значительно возрастает. Так при +17°C ждать нужно уже около 10 дней.

Бетонные столбы под каркасный дом. Немаловажные нюансы возведения постройки каркасного типа

Процесс бурение лучше не начинать сразу же с использованием бура. Сперва следует отметить небольшие лунки, которые послужат ориентирами для возведения столбов в будущем. Стоит также отметить и то, что бурение отверстий требуется осуществлять, не наклоняя при этом дрель. Таким образом, в результате должно получиться отверстие, которое отличается максимально точной вертикальной направленностью.

Если имеет место глинистый тип грунта и, при этом, в данной местности наблюдаются частые осадки, процесс сверления отверстий сильно затруднится из-за наличия постоянно мокрой глины. Поэтому, если вы уж и решили построить столбчатый фундамент своими руками, то лучше всего делать это в тёплые и сухие климатические условия.

После того, как сверло выполнит несколько витков, следует убедиться в вертикальности скважины. Для этого следует вытащить сверло с землёй со дна. С целью облегчения работ может выполняться поэтапное бурение. В рамках такой операции сверло заглубляем далее внимательно и постепенно. Временами нужно выкидывать некоторую почву на поверхность. Затем, когда отверстие будет пробурена, можно переходить к установке в неё бетонного столба. Если используется винтовая свая, то она также помещается в образованную скважину.

Важным условием является также и то, чтобы со времени, когда было положено начало бурению отверстий и до момента её бетонирования прошло не более суток. Это необходимо для того чтобы стало возможным обеспечение наилучших адгезионных свойств между почвой и остальными бетонными слоями. В том случае, если этот момент будет вами пропущен, адгезия (сцепление) будет не настолько качественной. Особенно это актуально в тех случаях, когда планируется заливка нескольких слоёв бетонного раствора. В связи с этим, требуется сбивка верхнего слоя залитого бетонного раствора.

Кроме того, может возникнуть необходимость в расширении скважины и некотором её углублении. После всего этого можно переходить к заливке бетонной смеси.

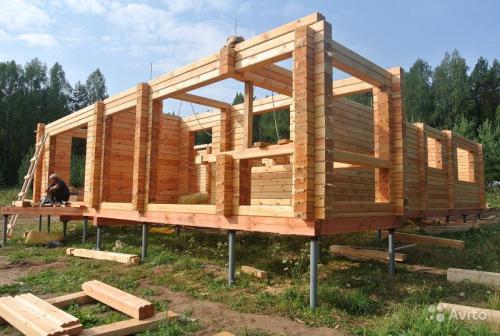

Столбы для каркасного дома. Особенности столбчатого фундамента

Столбчатый фундамент – это сетка из столбов, которые могут быть различных форм, разного диаметра и заглубления. Установка столбов осуществляется в тех местах, где отмечается наибольшая степень нагрузки сооружения. Такими считаются углы здания, соединения стен, несущие стены, а также пролеты более двух с половиной метров.

Расстояние между столбами просчитывается в зависимости от индивидуального проекта дома, особенностей используемых материалов и других факторов. Чаще всего возводятся столбы с расстоянием полтора или два с половиной метров. Сечение выбирается прямоугольное 25 на 25 см и 40-40 см, либо круглое с диаметром 20-25 см. Для каркасного дома наземная высота столба должна соответствовать не менее 50 см. Глубина заложения определяется, исходя из особенностей грунта и конструкционных параметров возводимого дома.

Столбы столбчатого фундамента для каркасного дома своими руками должны быть в одной горизонтальной плоскости. В особенности это следует учитывать, если не предполагается строительство ростверка. В этом случае нижняя обвязка дома монтируется прямо на столбы. Поэтому необходимо обязательно обзавестись водяным уровнем и нивелиром.

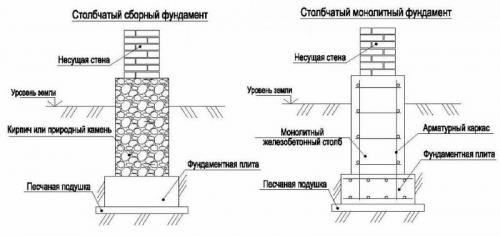

Схема столбчатого фундамента

Для создания столбов под каркасный дом лучше всего использовать бетонные блоки, кирпич, асбестовые или пластиковые трубы (круглое сечение). Также могут быть комбинированные столбы, в возведении которых используются связки: бетон + кирпич, бетон + блоки, бетон + бутовый камень.

Каркасный дом на блоках. Строительство каркасно-блочного дома, его преимущества

Главным преимуществом каркасного типа постройки является удобство и быстрота строительства с самого начала. Такие сооружения могут быть изготовлены за 3-4 месяца, так как они достаточно просты в сборке, их можно даже сравнить с конструктором “Лего”.

Проект каркасного дома разрабатывается с учётом вкусов, потребностей и возможностей заказчика, его стены могут изготавливаться монолитно прямо на заводе.

Очень важно обеспечить новый жилой дом хорошей вентиляцией. Кирпично-блочные и панельные дома строятся довольно долго, требуют обеспечения несущими стенами, объёмными затратами на строительство, оплаты рабочим и многих других факторов.

В отличие от них, каркасно-блочные дома легко строятся из серии несущих колонн, при этом они могут иметь красивые объёмные элементы и благодаря их небольшому весу – лёгкий монолитный фундамент.

Каркасно-блочные дома легко украсить:

• мансардой;
• балконами;
• эркерами;
• элементами внешнего декора.

Планировка в среднем занимает от нескольких дней до недели. Надёжность и качество блочно-каркасного дома ничуть не меньше, чем у бетонного или кирпично-блочного, этот тип построек долговечен и износостоек при соблюдении правильной технологии постройки.

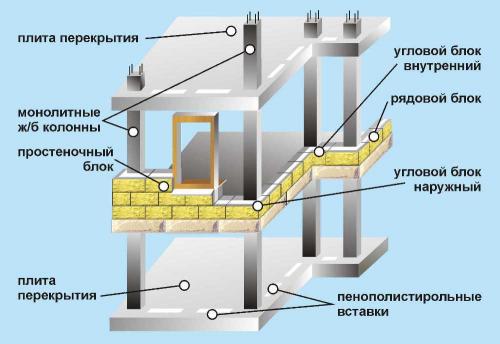

Схема устройства каркасно-блочного дома

Сроки постройки каркасно-блочных домов колеблются от 3 до 4 месяцев.

Если дом выполняется по канадской технологии, то монолитно построенные плиты не требуют дополнительных усилий и труда в монтаже.

Его отличительные минусы – это срок эксплуатации, который варьируется от 30 до 100 лет. Конечно, такой жилой дом не будет стоять веками, как каменный тип постройки, но для одного или двух поколений вполне прослужит экономичным вариантом жилья.
