Армирование фундаментной плиты

Диаметр армирования

Перед закупкой материалов рекомендуется посчитать массу необходимой арматуры для каждого диаметра. К полученному значению прибавляют примерно 5 % на неучтенные расходы.

Укладка металла по основной ширине

Основные армирующие элементы

С торцов вязка арматуры для фундамента предполагает укладку П-образных стержней. Они необходимы для того, чтобы связать в одну систему верхнюю и нижнюю часть армирования. Также они предотвращают разрушение конструкции из-за крутящих моментов.

Зоны продавливания

Перекрытие по профлисту

• рабочие стержни в ребрах;
• сетка в верхней части.

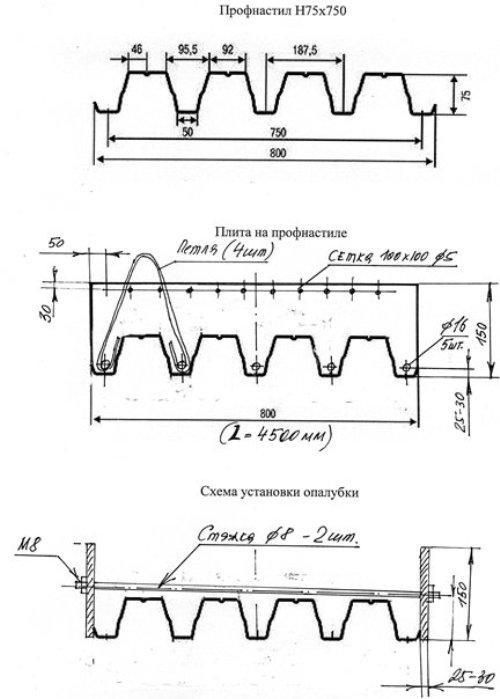

Армирование плиты перекрытия по профлисту

В верхней части плиты обычно укладывается противоусадочная сетка. Для ее изготовления используют элементы диаметром 5 мм. Размеры ячейки принимаются 100х100 мм.

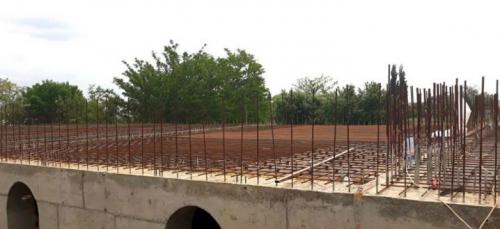

Технология изготовления арматурной сетки для фундаментной плиты

Вязка арматуры начинается с покупки металла, количество которого сначала необходимо вычислить с минимально возможным запасом. Для армопояса плиты необходимо учесть факторы:

Для создания нижнего защитного слоя используются исключительно бетонные или полимерные прокладки. Запрещено поднимать сетку кусками арматуры, труб, подкладывать щебень, кирпич.

Расчет количества арматуры

Вязка арматуры происходит по стандартной схеме, вычислить количество прутков достаточно легко:

Таким образом, количество стержней определяется по формуле:

длина стены/ячейка + 1 , например для 7 м стены 7/0,2 + 1 = 36 штук

Резка прутков

Изготовление подставок

Для поддержки верхней сетки из арматуры необходимы подставки – столики. Их изгибают с учетом толщины плиты, арматуры. Например, для 40 см монолитной конструкции расчет имеет вид:

• толщина плиты – два защитных слоя – толщина прутков верхней, нижней сетки (4 прутка внахлест)
• 40 см – (4 см+4 см) – (4 х 1 см) = 28 см

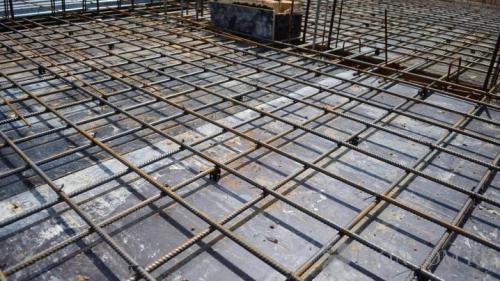

Монтаж нижней сетки

Оптимальным вариантом для фиксации прутков арматуры друг к другу является вязка отожженной проволокой. Работы в зависимости от бюджета, объемов могут производиться несколькими инструментами:

Технология вязки сетки из арматурных прутков имеет вид:

• раскладка арматуры вдоль одной стены через 15 – 20 см в зависимости от размера ячейки
• раскладка стержней поверх них с аналогичным шагом
• вязка стыков внахлест специальной проволокой

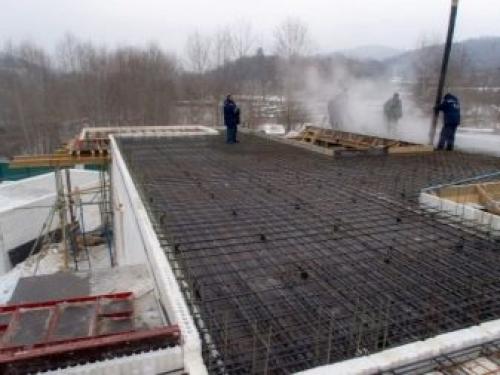

Установка верхнего пояса

Перед укладкой верхнего пояса из арматуры необходимо разместить на нижней сетке столики. Их устанавливают по схеме:

Какая арматура нужна для плитного фундамента

Любой пруток, использующийся в каркасе фундамента, должен соответствовать требованиям ГОСТ 5781 от 1982 года. Однако у арматуры, как и у большинства конструкционных материалов, существует классификация:

• AIII – соответствует маркировке A400 и А500, имеет переменное сечение, в народе именуется «рифленкой»;
• AII – соответствует действующему классу A300, сечение периодическое, разряженное;
• AI – новая маркировка A240, профиль гладкий.

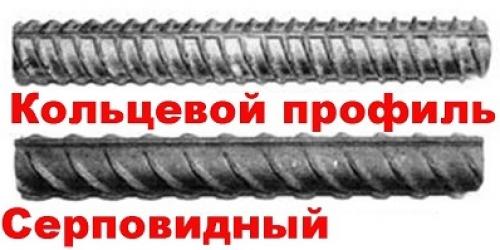

Для фундамента используют арматуру A400 (AIII), имеет серповидный профиль.

В продаже вы чаще всего встретите стержни класса A500С (для сварных сеток, каркасов) либо A500. Арматура с индексом С на конце подходит для сварки и для вязки, без индекса — только для вязки.

Если размеры фундамента больше 3 м по любой стороне плиты, рекомендуется использовать прутки минимум 12 мм. Для определения минимально возможного сечения применяется методика:

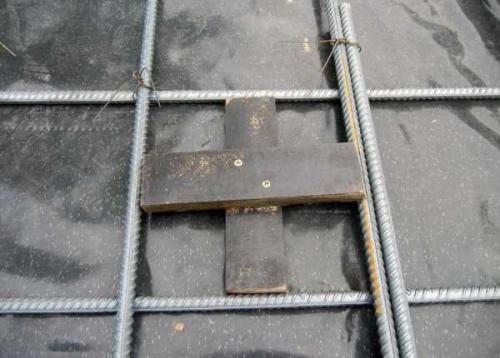

Шаблон для укладки арматуры.

Верхняя сетка укладывается на подставки, самыми популярными в частном строительстве являются:

• паук – П-образный хомут с изогнутыми в противоположных направлениях лапками;
• поддерживающий каркас – изогнутая под прямым углом решетка.

Длина каждой из них рассчитывается индивидуально с учетом 2 шт/м².

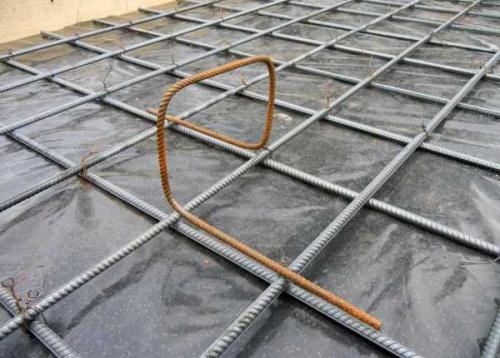

Паук из арматуры диаметром 8 мм, такие элементы необходимо изготовить заранее для укладки верхней сетки.

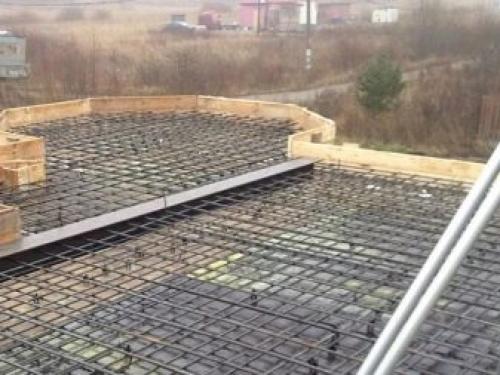

Вязка арматуры в монолитной плите. Связывание арматурного каркаса

Если до проведения строительных работ были произведены расчеты максимальной нагрузки, создаваемой конструкцией здания на фундамент, способ соединения выносится непосредственно в рабочий чертеж. Но на практике для объединения элементов металлического каркаса применяется метод связывания или сварка. При этом от сварки строители постепенно отказываются, поскольку нагрев металла становится причиной его деформации и изменения структуры. Метод связывания лишен подобных недостатков, обеспечивая решетку дополнительной гибкостью.

Лучше всего для связки прутков подходит стальная проволока диаметром 4 мм. Обладая необходимой прочностью, она остается гибкой, с ней достаточно просто работать, применяя обычные плоскогубцы.

Несколько советов по правильной вязке арматуры:

• При соединении прутков по длине оставляется нахлест порядка 250 мм или больше;
• Используя стержни различного диаметра, более тонкие следует расположить сверху;
• Вязка предпочтительнее сварки, только в исключительных ситуациях следует переходить на сварочный метод;
• В зонах повышенного прогиба конструкция усиливается дополнительными прутками.

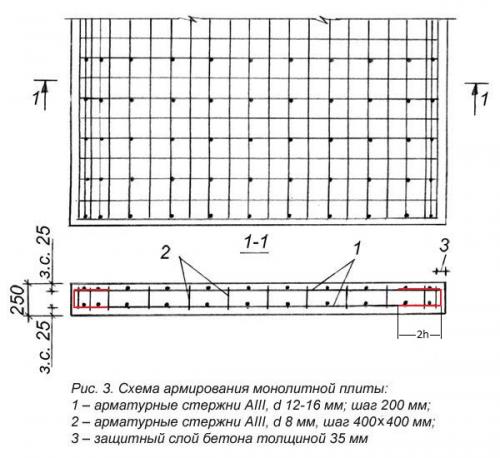

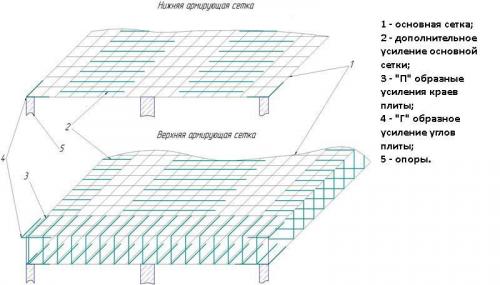

Пример схемы (чертежа) армирования плитного фундамента.

Порядок возведения каркаса для армирования фундаментных плит:

• Создание опалубки по внешнему периметру, установка рулонного гидроизолирующего материала;
• Монтаж горизонтального пояса арматуры на высоте 50 мм от нижерасположенной песчано-гравийной подушки. Необходимо следить, чтобы прутки не касались стенок опалубки и подушки;
• Установка вертикальных прутьев с шагом 20-40 см. Они связываются с элементами горизонтального пояса в нижнем основании. По углам вертикальные прутки можно устанавливать с меньшим шагом, укрепляя их продольными прутками, чтобы увеличить прочность конструкции;
• Для элементов горизонтального пояса лучше выбрать интервал в 15 см или меньше (в зависимости от толщины плиты);
• Верхняя кромка вертикального пояса должна находиться выше плиты, чтобы объединить армирующий слой плиты фундамента с конструкцией стен.

Далее вся конструкция будет залита бетоном.

Как армировать плиту 15 см. Как правильно армировать – требования по усилению бетонной плиты

Армирование монолитной плиты перекрытия – ответственный процесс, к выполнению которого предъявляется комплекс требований.

При выполнении работ по формированию усиленной железобетонной конструкции перекрытия соблюдайте следующие рекомендации:

• используйте для соединения стальных прутков вязальную проволоку диаметром 1,2-1,6 мм. Использование электрической сварки недопустимо в связи с нарушением структуры металла в местах соединения;
• обеспечьте требуемую толщину бетонного массива перекрытия по отношению к расстоянию между капитальными стенами. Толщина железобетонной конструкции в 30 раз меньше расстояния между опорами. При этом минимальная толщина плиты составляет не менее 15 см;
• производите укладку элементов металлического каркаса с учетом размеров перекрытия по вертикали. При минимальной толщине плиты укладка арматуры выполняется одним слоем. При толщине больше 15 см выполняйте усиленное армирование двумя слоями;
• используйте для заливки в опалубку бетонную смесь с маркировкой М200 и выше. Бетон данных марок обладает хорошими эксплуатационными характеристиками, способен воспринимать значительные нагрузки и отличается доступной ценой;
• применяйте для изготовления стальной решетки арматурные прутья диаметром 0,8-1,2 см. При выполнении армирования двумя слоями используйте увеличенный размер сечения металлопрофиля в нижнем ряду. Возможен вариант использования покупной сетки;
• сооружайте опалубочную конструкцию из строганых досок или влагозащищенной фанеры. Тщательно герметизируйте стыковые участки. Для усиления опалубки применяйте деревянные столбы диаметром до 20 см или металлические стойки телескопического типа.

Фундамент монолитная плита чертеж. Виды монолитных фундаментов

Конструкция бетонной плиты, в которую монтируют армированную сталь, является одной из самых прочных, способной выдержать вес не только маленьких сооружений, но и высотных домов. Монолитная плита имеет несколько разновидностей :

1. Ленточная . Для данной разновидности характерна большая протяженность, что позволяет зданию распределять нагрузку на основание максимально равномерно. Ему присуща универсальность, с его помощью очень просто добиться любой желаемой формы, даже в случае с самыми разнообразными и необычными архитектурными решениями. Монтаж его достаточно прост.
2. Монолитная . В некоторых источниках можно встретить название разновидности такого фундамента – « плавающая плита ». Такая разновидность устойчива к ещё большим нагрузкам, чем предыдущая. Представлена сплошным массивом из железобетона. Единственное, что стоит учитывать, возводя данную разновидность – это большой расход материала, ведь по технологии строительства необходимо залить всю площадь, отведенную под фундамент, а не только его периметр.
3. Столбчатая . Такую разновидность возводят на твердом грунте, поскольку она нуждается в прочной опоре на глубине залегания столбов. Используют данную разновидность для конструирования оснований для легких зданий. Это связано со способностью выдерживать не такие большие нагрузки, как предыдущие виды монолитного фундамента. Площадь конструкции достаточно маленькая.
4. Свайная . Эта разновидность имеет сходство с предыдущей, но используют ее на участках с прочными грунтами (которые залегают существенно глубже мягкого). Хорошо подходит данная разновидность для применения на местности с неровным ландшафтом и с высоким расположением уровня грунтовых вод.
5. С ростверком . Разновидность монолитного фундамента, оснащенная балкой или плитой, необходимой для соединения свай. Изготовление ростверка проводят вместе со сваями. После монтажа и заливки основания все элементы превращаются в единую монолитную конструкцию. Применяют в основном на холмистых местностях или там, где строительство ленточного фундамента требует больших затрат и необходимости использования большого количества железобетона.

Источник: https://armatura-dlya-fundamenta.aystroika.info/novosti/armirovanie-monolitnoy-plity-fundamenta-svoimi-rukami-gramotnoe-armirovanie-monolitnoy-zhb

Армирование монолитной плиты по грунту. Особенности конструкции черновой стяжки

Бетонная стяжка пола по грунту – это такой армированный несущий конструктивный элемент, который выполняет несколько важных функций :

• Служит жёсткой основой под чистовой пол для первого этажа здания.
• Эффективно распределяет внешние постоянные и временные нагрузки с целью их последующего распределения по уплотнённому грунтовому основанию.
• Препятствует образованию неравномерных осадок и крену конструкции пола, которая, как правило, отделяется от фундаментов и других элементов здания температурным швом.
• При наличии тёплых полов – служит основой для их скрытой прокладки.
• В случае наличия влажных помещений с трапом для слива воды – стяжка выполняется с разуклонкой для направления её потока при эксплуатации сооружения.
• Защита для пенополистирольных плит утеплителя, укалываемых под полами по грунту.

Армированная железобетонная стяжка под полы по грунту – это необходимая несущая и ограждающая непроницаемая конструкция, которая заливается по проекту из тяжёлых бетонов высокого качества, чтобы избежать образования усадочных трещин и деформаций.

Всегда ли делается из бетона?

Стяжка для пола по грунту, чаще всего, делается из бетона, но, в отдельных случаях, допускается применять другие инновационные, высокопрочные, атмосферостойкие, либо более бюджетные конструкции , в частности:

• Армированный железобетон, при наличии слабых грунтов, карстовых провалов или повышенных эксплуатационных нагрузок.
• Гидрофобный полимербетон, при наличии под полами по грунту влажных грунтов, либо при высоком подъёме уровня грунтовых вод в сезон.
• Керамзитобетон, при условии, что полы по грунту эксплуатируются без приложения больших внешних нагрузок. Данный материал существенно повышает сопротивление теплопередаче ограждающей конструкции.
• Сборные железобетонные плиты, при условии наличия в составе основания твёрдых, непросадочных и непучинистых грунтов и высокого качества штучных армокаменных элементов с оформленными краями для замкового сопряжения.
• Инновационные глинобетонные смеси, которые применяются для твёрдых и полускальных оснований, исключающих высокую концентрацию воды, а также деформации под нагрузками.

Чаще всего, в качестве черновой основы под пол по грунту применяется именно бетонная стяжка, армированная дорожной сеткой, либо вязаным плоским каркасом из стальных прутьев в нижней части конструкции.

Армирование монолитной плиты перекрытия. Преимущества монолита перед монтажом бетонных плит

Выбирая монолит в качестве горизонтальной несущей и ограждающей конструкции, нужно детально изучить все его плюсы по сравнению с плитами заводского производства и проанализировать минусы. Это позволит определить целесообразность бетонирования цельнолитого перекрытия в конкретном случае.

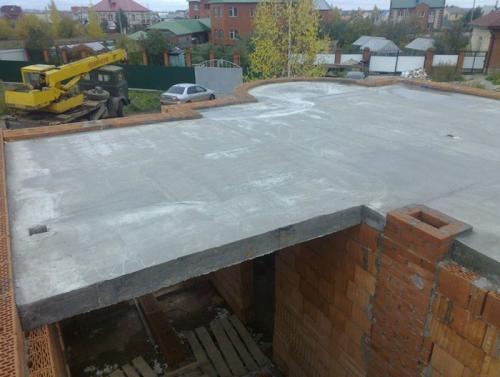

Фото 1. Готовая монолитная плита

Монолитные железобетонные перекрытия характеризуются такими преимуществами:

• Повышенные прочностные характеристики – при условии использования качественного бетона подходящей марки (обычно не ниже М250), правильного армирования, создания надежной и идеально ровной опалубки.
• Хорошая жесткость – монолитная бетонная основа устойчива к смещению в продольном направлении и поперечной плоскости.
• Возможность применения колонн в качестве опорных элементов.
• Равномерное распределение нагрузок – за счет цельнолитой конструкции (без зон стыковки) все усилия распределяются равномерно на коробку здания и фундамент. Это минимизирует вероятность трещинообразования на стенах и положительно отражается на сроке службы дома.
• Отсутствие необходимости в привлечении специализированной строительной техники для подъема и укладки плит – все работы можно выполнять по месту самостоятельно.

Существенный недостаток – для устройства требуется большое количество бетона, а залить его настоятельно рекомендуется за один раз для получения высокопрочной монолитной конструкции. Поэтому бетонная смесь для работ обычно завозится бетоновозами, а подается в опалубку бетононасосом.

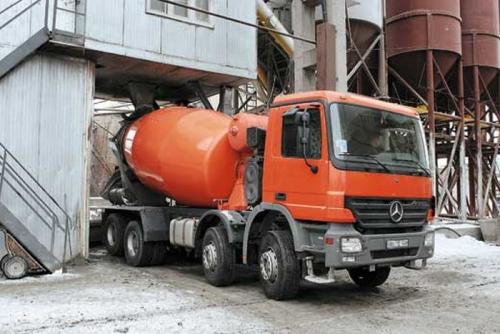

Фото 2. Доставка смеси бетоновозом
