7 мин.

Фундамент

Строительство практически любого капитального здания начинается с обустройства фундамента. Поскольку на это основание ляжет нагрузка всех конструкций постройки, на него будут оказывать сильное влияние процессы, происходящие в грунте, и климатические условия, требования к нему достаточно высоки. Для максимальной прочности фундамента внутрь опалубки укладывают армирующий каркас — прутья, надежно связанные между собой. Если произвести соединение некорректно, то готовую проектную прочность гарантировать не получится. Чтобы обеспечить надежность конструкции, до начала работ лучше узнать, как правильно вязать арматуру. Занятие это непростое, оно требует соблюдения всех норм и правил, терпения, а также применения определенных инструментов.

Роль армирования

Предназначение любого фундамента — служить надежной опорой, выдерживающей все нагрузки сооружения. На практике они чаще всего бывают неравномерными, поэтому в основании нередко возникают напряжения. Виноваты в этом изменения, происходящие в грунте, ошибки, закравшиеся в проект. Последние нередко становятся причиной того, что отдельные элементы конструкции сильно отличаются весом, поэтому сила давления прикладывается неравномерно.

Бетон имеет достаточно хорошие показатели на сжатие, однако на растяжение они не выдающиеся. Армирующий каркас призван компенсировать этот недостаток. Такая комбинация бетона и арматуры превращает материал в железобетон, поэтому позволяет справиться с разнонаправленными нагрузками: как со сжатием, так и с растяжением. Армирование не только повышает прочность основания. Благодаря каркасу есть возможность экономии материала, так как можно соорудить менее массивный, но такой же «нерушимый» фундамент.

Технология создания армирующего каркаса

Армирующая конструкция рассчитывается, а затем монтируется в зависимости от массы будущего здания, от размеров траншеи (котлована). Сечение рабочей арматуры, вспомогательной проволоки тоже выбирают заранее, учитывая будущую нагрузку на фундамент. Монтаж можно делать непосредственно в опалубке, около нее, либо на длинном верстаке, но такой удобный стол найдется не у всех.

Требования к каркасу

О том, как правильно вязать арматуру, можно узнать из Строительных норм и правил (СНиП). Если владельцы приняли решение сооружать ленточный, самый популярный вид основания, то им необходимо соблюдать такие требования:

• арматурный каркас располагают так, чтобы он не создавал ни малейших проблем при заливке основания;
• установка арматуры требует преждевременного и тщательного расчета всех элементов конструкции;
• подвижные (плавающие) соединения недопустимы, независимо от того, какой способ вязки используется;
• замена элементов разрешена, если требуемая несущая способность каркаса остается прежней.

Слой, защищающий металл от коррозионных процессов, обязателен. Как правило, его обеспечивает сам бетон. По этой причине каркас должен всегда находиться в толще раствора.

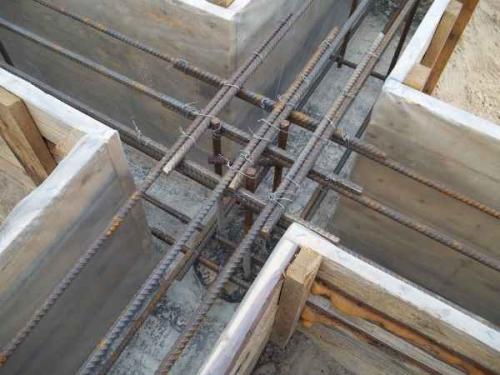

Последовательность работ

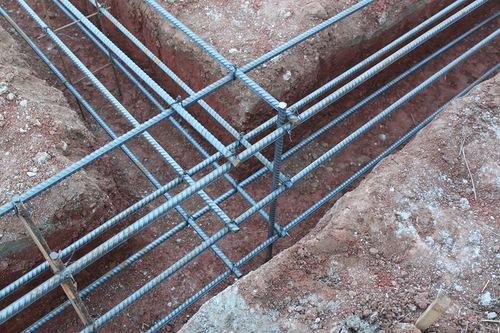

Сама подготовка и установка армирующего каркаса состоит из нескольких этапов.

1. Сначала подготавливают вертикальные элементы. Положение хомутов обязательно проверяют при помощи отвеса.
2. Затем монтируют нижний горизонтальный пояс. К вертикальным хомутам его крепят вязальной проволокой.
3. Фиксируют верхний горизонтальный пояс, потом переходят к монтажу угловых элементов. Поскольку они связывают стороны основания, им уделяют максимальное внимание. Максимальную жесткость обеспечивают дополнительными вертикальными стойками. Их шаг — в 2 раза чаще, чем на остальных участках конструкции.

Какой проволокой вязать арматуру. 1 Вязальная проволока — где и зачем используется?

Арматурная проволока применяется в сфере индивидуального и промышленного строительства для изготовления каркасов, используемых с целью армирования железобетонных конструкций. Посредством вязальной проволоки выполняется соединение смежных прутков арматуры в месте их перехлеста.

Материал может использоваться при сборке следующих типов каркасов:

• фундаментных (ленточных, монолитных, столбчатых);
• перекрытий (цокольных и междуэтажных);
• стяжек полов.

Наиболее распространена проволока для армирования в монолитном строительстве. При промышленном изготовлении железобетонных изделий — свай, плит перекрытия, ЖБ блоков, их каркасы, с целью экономии затрат времени, стыкуются с помощью точечной сварки.

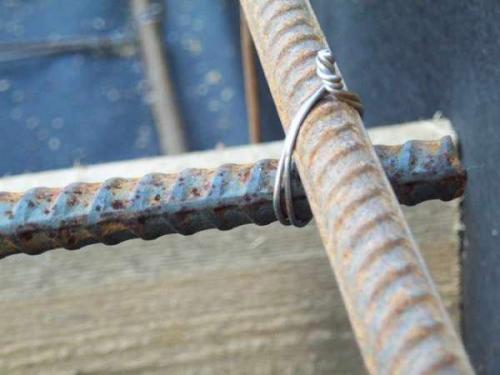

Соединение арматуры проволокой

Соединение армокаркасов посредством вязальной проволоки имеет два важных преимущества в сравнении с технологией сварки. Во-первых — это отсутствие у каркаса слабых мест с повышенной подверженностью к коррозии, которыми являются сварные швы. В процессе эксплуатации швы контактируют с влагой, проникающей сквозь микропоры бетонной конструкции, арматура ржавеет и каркас теряет первоначальную прочность.

Также многие инженеры указывают, что каркас соединенный проволокой отличается эластичностью, что увеличивает общую прочность и устойчивость бетонной конструкции к деформациям. Тогда как жесткий сварной каркас не способен отрабатывать серьезные сгибающие нагрузки, способные являющиеся причиной появления трещин на бетоне.
к меню ↑

1.1 Как рассчитать расход материала?

Согласно положениям СНиП, норма расхода вязальной проволоки при сборке армокаркаса составляет 30 см на одно соединение либо 4 кг на тонну арматуры . Чтобы узнать, какое количество материала вам потребуется использовать, необходимо определить число точек стыковки арматуры в каркасе и высчитать общий расход.

В качестве примера приводим расчет расхода проволоки для армирования фундамента ленточного типа. Используем условный размер фундамента 5*6 м, в нем будет 2 пояса продольной арматуры — верхний и нижний, по 3 прутка в каждом, соединенные вертикальными и поперечными перемычками с шагом 40 см.

Алгоритм определения расхода:

1. Высчитываем периметр каркаса: 5*6 = 30 метров.
2. Определяем количество перемычек исходя из шага в 40 см: 30/0,4 = 75 шт.
3. На каждой перемычке будет по 6 точек стыковки (по 3 прутка на каждом поясе), определяем количество соединений: 75*6 = 450 шт.
4. Высчитываем расход вязальной проволоки: 450*0,3 = 135 м.

Итого, для соединения прутков каркаса нам потребуется использовать 135 метров материала. Аналогичным образом, определив количество соединений и умножив их на нормативный расход, можно высчитать общий расход проволоки для сборки армокаркаса любой конфигурации.

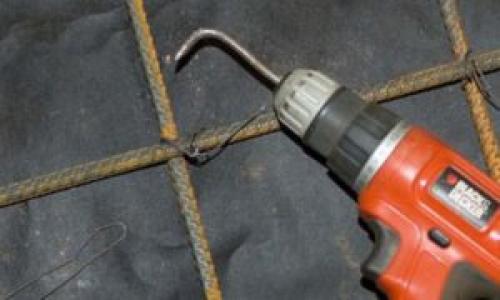

Насадка на шуруповерт для вязки арматуры. Насадка на шуруповерт для вязания арматуры

Как быстро связать проволоку для армирования?

Хочу показать насадку для шуруповерта. Делается она обычно из электродов. Ну я вот использовал в данном случае старый ржавый гвоздь 120 мм.

Затачивается под острым углом так чтобы не оставалось никаких заусенец, загибаются пассатижами и собственно говоря вот такой вот крючочек дальше мы используем для того чтобы затягивать вязальную проволоку, закручивать её при вязке арматуры и прочих каких-то в работах.

В принципе, я неоднократно встречал использование такой насадки, в том числе, когда вязалась арматура для заливки фундаментов. Но не так давно работал этой насадкой, восстанавливал старый заборчик на соседней заброшенной даче и пришлось неоднократно показывать интересующимся что это такое, как я шуруповертом закручиваю проволоку.

Собственно говоря, поэтому решил показать. Специально всё делаю медленно, чтобы можно было хорошенько разглядеть весь процесс. Вязальная проволока достаточно слабенькая, поэтому старайтесь и не перетягивать. Чем хороша эта насадка — она позволяет в том числе закручивать проволоку одной рукой. То есть, одной рукой вы держите пересечение арматуры — каким-то образом выставили, чтобы она никуда не сдвинулась. Другой рукой вы уже просто спокойно вяжете, главное держать шуруповерт где-то поблизости.

И вот результат.

Помимо арматуры и сетки, у нас вы можете приобрести аксессуары для армирования — крючки для вязки, стяжки, фиксаторы, стульчики, вязальную проволоку.

Приспособление для скрутки проволоки. Самая простая приспособа для скрутки стальной проволоки, которую можно сделать за 5 минут

В данном обзоре расскажем, как своими руками буквально за какие-то 5 минут сделать простейшее приспособление для скрутки стальной проволоки.

Для чего нужна эта самоделка?

Приспособление будет особенно полезным при установке заборов из сетки Рабица.

Для фиксации сетки между столбами натягивается проволока в несколько рядов. И эту проволоку нужно надежно зафиксировать.

Вот с этой задачей и справится наша самоделка.

Также данный инструмент пригодится, если нужно натянуть и зафиксировать стальную проволоку, натянутую между столбами уличной сушилки (вместо бельевой веревки).

Советуем также прочитать: как своими руками сделать.

Что потребуется для изготовления самоделки?

Да, собственно, то, что есть практически в любой домашней мастерской или в гараже.

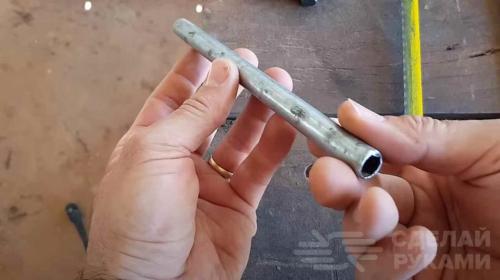

Основа самоделки — кусок металлической трубки (алюминиевой, медной или стальной) с толщиной стенки не менее 2-3 мм.

Из основного инструмента для работы потребуются:

• ножовка по металлу или болгарка с отрезным диском;
• слесарные тиски или струбцина.

Приступаем к работе

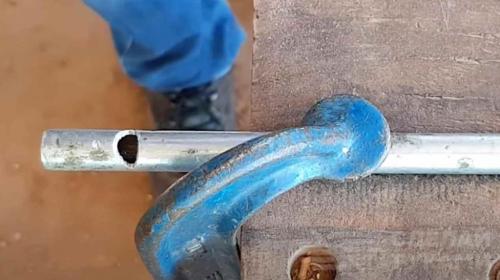

Зажимаем трубку в слесарные тиски или фиксируем к столу с помощью струбцины.

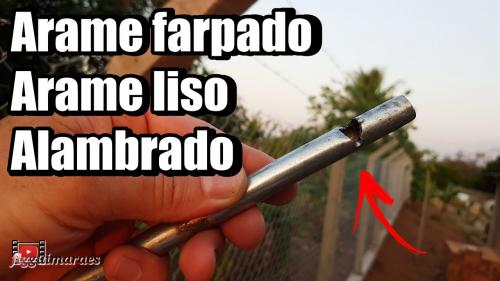

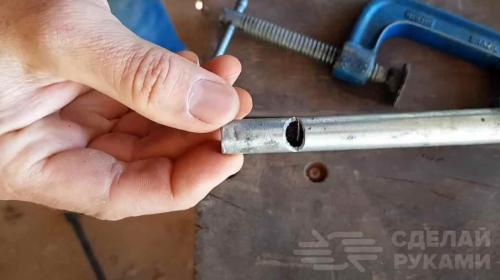

Затем ножовкой по металлу или болгаркой надо сделать один вертикальный пропил и один — под углом.

Вот, собственно, и все, что нужно сделать.

Как эта штуковина работает?

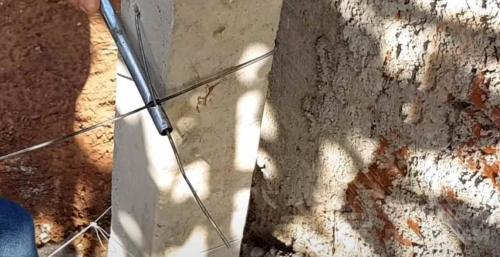

Проволоку обматываем вокруг столба таким образом, чтобы край проволоки был перпендикулярен натянутой ее части.

Край проволоки вставляем в трубку.

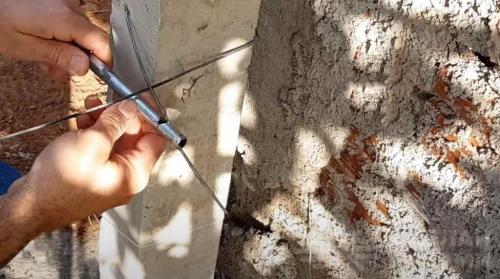

Потом вставляем в прорезь натянутую часть проволоки. Чтобы было понятнее, что и как, посмотрите фото ниже.

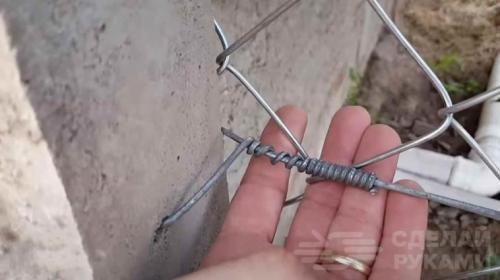

После этого делаем скрутку проволоки — получается качественно. Как видите, ничего сложного.

Как сделать крючок для вязания арматуры. Делаем правильный крючок для вязки арматуры своими руками: Советы +Видео

В последние годы всё большую популярность при возведении частных и многоквартирных домов, коммерческих зданий набирают технологии, связанные с использованием монолитных конструкций.

Для придания им прочности и устойчивости к нагрузкам перед заливкой бетона внутри формируется специальная металлическая основа. Арматурные стержни связываются между собой стальной вязальной проволокой при помощи специального крюка.

Такой инструмент продаётся в любом строительном магазине, а можно сделать крючок для вязки арматуры своими руками.

Зачем вязать, если есть сварочный аппарат?

Использование сварки при сборке каркасов большого объема не приветствуется специалистами в области монолитного строительства. Как правило такое воздействие на прутья арматуры вызывает ускорение процессов коррозии, а также ухудшает качество железа. К тому же сварка значительно увеличивает сроки и стоимость армирования.

Типы крючков для вязки

Процесс связывания предусматривает использование тонкой стальной проволоки, нарезанной на куски, чтобы надёжно зафиксировать места пересечений арматурных полос. Сегодня производители предлагают три вида готовых вязальных крючков для выполнения армопоясов: ручной, винтовой и механический.

Ручной крючок

Самый простой крючок состоит из рукоятки, к которой прикреплен металлический стержень с загибом на конце. С помощью него легко захватывается вязальная проволока. Стержень крючка прокручивается вокруг своей оси, таким образом создаются узлы, скрепляющие каркас арматуры.

Простой крючок для вязки подходит как начинающим, так и опытным строителям при работе на небольших объектах. Его преимущество в том, что работа с ним позволяет быстро разобраться с алгоритмом связывания и понять необходимый уровень натяжения в скрутках.

Полуавтоматический крючок

Этот инструмент также состоит из ручки и стержня. В отличие от ручного, винтовой оснащен крючком в форме сверла. При поступательных движениях рукоятки оно вкручивается в неё, одновременно затягивая проволоку в узел. Чтобы сделать качественную скрутку мастеру потребуется два-три движения. Это позволяет выполнить работы по армированию полуавтоматическим крючком в более короткие сроки.

Механический

Профессиональные строители, работающие на крупных объектах, используют для связки арматуры автоматические крючки.

Их ещё называют крючок пистолет. Это полностью автоматический инструмент. Благодаря использованию такого высококлассного инструмента вязка арматуры производится максимально быстро и позволяет исключить большие энергозатраты мастера.

Приобретать автоматический крючок для домашнего использования не имеет смысла. Стоит он дорого и рассчитан на большие объемы проволоки.

Крючок для вязки, сделанный своими руками

Часто заводские вязальные крючки не полностью удовлетворяют нужды строителей, выполняющих армирование. Это происходит от того, что их стержни могут иметь неправильный изгиб.

Случается, что длина рабочей поверхности слишком маленькая и не позволяет выполнить узел в труднодоступном месте. В таких случаях скручивается самодельный крючок для вязки.

Делаем правильный строительный крючок своими руками. Материалы

Для изготовления крючков специалисты используют электроды для, реже — кусок стальной проволоки толщиной не менее 4 мм.

Создавать чертежи не нужно, потребуются только следующие материалы:

• — рукоятка кельмы, кусок шланга или ручка  от валика
• — электрод или 4 мм проволока
• — точило

Процесс

1. Делаем из шланга ручку для будущего крючка, либо используем ручку от кельмы/валика.
2. Вставляем стержень (электрод или проволоку) в отверстие ручки или в кусок шланга и фиксируем эпоксидной смолой.
3. После высыхания эпоксидки, загибаем стержень на 90 градусов на расстоянии 5 см от ручки. Правильный изгиб напоминает коромысло.
4. Загибаем конец стержня дугообразно.
5. Затачиваем острую часть электрода точилом или с помощью напильника.

ПОЛЕЗНЫЙ СОВЕТ: Если вместо ручки закрепить конец самодельного крючка на, то вы получите полуавтоматический крючок, сделанный своими руками

Вязка арматуры крючком. Технология

Процесс вязания арматуры для устройства фундамента, лестничного марша или стяжки, отличается только типом вязального крючка. Сама технология скрутки узлов не меняется. Обычно рекомендуют сразу нарезать стальную проволоку на куски 30-40 см. Опытные мастера сначала делают несколько пробных узлов, чтобы наглядно посмотреть какая длина отрезка проволоки потребуется. Так расход проволоки будет минимален.

ПОЛЕЗНЫЙ СОВЕТ: Если вам попалась проволока тяжёлая на изгиб, то можно 30 минут прогреть её  на костре, дать ей остынуть, а потом приступать к работе.

Как вязать проволоку для фундамента. Какие материалы и инструменты используют при вязке арматуры

Раньше при заливке фундамента использовали исключительно стальную проволоку, выполненную по соответствующему ГОСТу, в несколько слоёв. Это гарантировало необходимую прочность основания в дальнейшем. Но на сегодняшний день существует достаточное разнообразие вязальных материалов, которые также можно считать надёжными.

Стальная проволока

Стальная (или как принято говорить – вязальная) проволока является наиболее приемлемым материалом для вязки арматуры. При её изготовлении используют отожжённую сталь с низким содержанием углерода, что делает проволоку достаточно крепкой, и при этом мягкой. Вязальная проволока делится на 2 вида:

• Чёрная. Наиболее практичная и удобная. Если была приобретена чёрная проволока недостаточной мягкости, то её следует прокалить в костре в течение 30 минут, остудить, и можно приступать к работе.
• Оцинкованная. Очень редко данную разновидность проволоки приобретают для вязки арматуры, так как в нём отсутствует ток кислорода, а соответственно – процессов коррозии быть не может. Поэтому лишние траты здесь ни к чему.

Пластиковые хомуты

Достаточно популярный на сегодняшний день расходный материал, который поможет быстро понять, как быстро вязать любую арматуру. Но нельзя сказать, что профессиональные строители придерживаются мнения большинства, так как пластиковые изделия, имеют меньшую цену, но не способны выдержать такое усилие, которое выдерживает стальная проволока.

Пластиковые хомуты отличаются от вязальной проволоки не только меньшей ценой, они также необычайно просты в использовании – достаточно обвернуть изделие вокруг арматурных прутьев, пропустить один его конец через специальное ушко и затянуть. Частой проблемой является разрыв хомутов, например, когда строитель наступает на арматурные стержни. Поэтому для большей надёжности следует одевать в 2 или более слоя, расположенных в разном направлении.

Инструменты

Не следует использовать подручные материалы при вязке арматуры, так как это не позволит добиться высокой надёжности каркаса, соответственно – фундамент не получит требуемой крепости.

Наиболее популярные инструменты, которые используют для вязки арматуры:

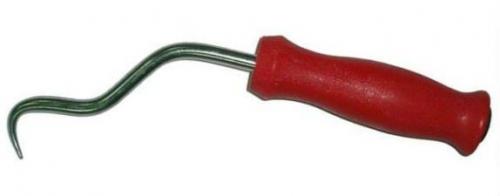

• Крючок для вязки арматуры. Данный инструмент применяют достаточно часто, так как крючок для вязки арматуры имеет доступную ценовую политику и удобен в использовании. Имеет 3 разновидности: простой, винтовой и полуавтоматический.

Вязальный крючок

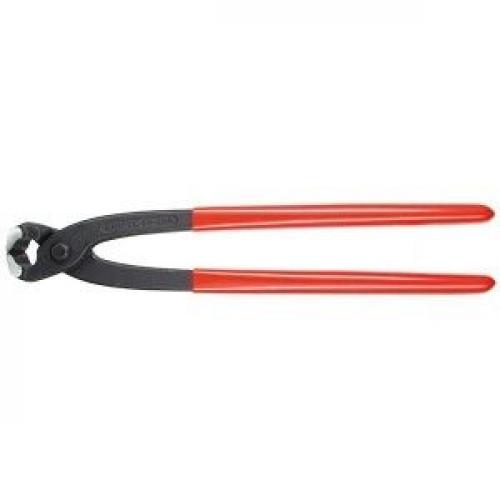

• Вязальные клещи. Не слишком отличаются от крючка для вязки арматуры. Они немного длиннее и имеют в своей конструкции дополнительные кусачки. С реверсивными клещами можно использовать проволоку для вязки непосредственно из бухты.

Вязальные клещи

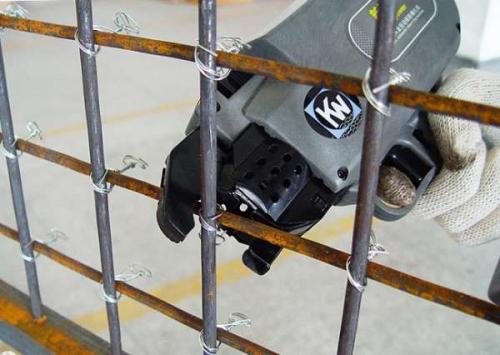

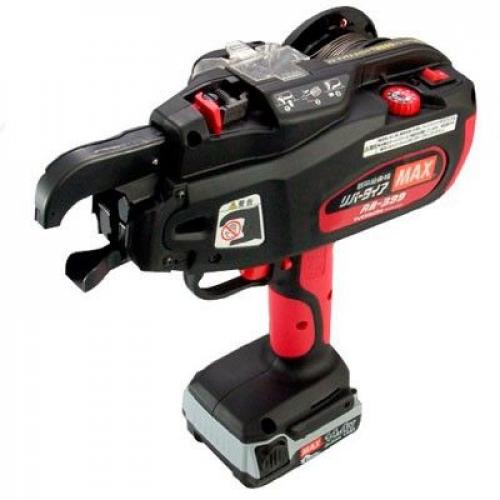

• Пистолет для вязки арматуры. Относится к типу профессионального инструмента, его актуально приобретать только когда необходимо вязать арматуру в большом количестве для любой разновидности фундамента. Пистолет для вязки арматуры мало весит и очень удобен в использовании, процесс вязки полностью автоматизирован и занимает не более одной секунды. Основной недостаток заключается в высокой цене.
