Армирование фундамента для забора. Выбор арматуры и правила армирования

Армирование фундамента для забора. Выбор арматуры и правила армирования

Несмотря на сравнительно малую весовую нагрузку сверху фундаменты под забор следует укреплять металлом или композитной арматурой. Более того, для малозаглубленных конструкций армирование становится обязательным из-за рисков поднятия или смещения опор при сезонных подвижках грунта.

Расчет каркаса для частных построек выполняется редко, но при его сборке соблюдаются общие правила армирования облегченных фундаментных конструкций, включая:

• Отступ металла от края бетона на 5 мм.
• Равномерное расположение прутьев.

  Как правило, один пролет стандартной длины (до 3 м) укрепляется тремя вертикальными рядами и как минимум 2 – горизонтальными при сечении арматуры в пределах 8-12 мм.

  При большом весе и габаритах забора шаг и сечение прутьев увеличивается.

• Заложение хомутов на углах и перехлестов на стыках.
• Соединение элементов сваркой (допускается лишь при использовании свариваемых марок стали), хомутами ил проволокой).
• Контроль за положением каркаса в ходе бетонирования.

Из-за частого контакта с влагой, простоты, сравнительно малых габаритов и отсутствии повышенных нагрузок на изгиб для укрепления фундамента под забор хорошо подходит композитная арматура. Но при выборе этого варианта стоит помнить, что композитные марки не сгибаются в хомуты своими силами.

Отдельного внимания требуют места соединения стоек с основаниями ленточного или комбинированного типа. При высокой парусности ограждения эти участки укрепляются сварными сетками с шагом ячеек не более 50 мм из прутьев с толщиной в 3-4 мм. Такие меры предупреждают опрокидывание или выгибание наружных опор изгороди.

Арматура для столбов забора. Столбы для забора.

Если выбирать столбы для забора по соотношению цена-качество, то оптимальным выбором будут именно металлические столбы для забора. Они недорогие, легкие, прочные и долговечные (при условии, если их изначально покрыли грунтовкой и покрасили). Вдобавок ко всему, именно металлические столбы для забора являются наиболее универсальными, которые могут послужить основой практически любому забору. Например, позже, в качестве полотна забора, Вы можете использовать металлопрофильный лист или доски. Что касается самих заборных столбов, то их можно будет обложить кирпичом (при условии, что основание столба забетонировано).

Теперь несколько советов о том, на что стоит обратить внимание прежде, чем купить железные столбы для забора.

• Во-первых, не стоит покупать покрашенные столбы для забора (не путать с покрытыми грунтовкой). Дело в том, что при транспортировке и монтаже они всё равно поцарапаются, поэтому лучше покупать столбы, покрытые слоем грунтовки, а красить их стоит только тогда, когда они уже будут установлены на участке и к ним будут прикреплены лаги, но ещё до монтажа профлиста или досок.
• Во-вторых, если Вы собираетесь крепить на столбы для забора какие-нибудь декоративные навершия, то лучше приобрести их отдельно от столбов для того, чтобы можно было смонтировать эти навершия на столбы уже после установки этих столбов. Дело в том, что при монтаже столбов для забора зачастую возникает ситуация когда в только что вырытую яму с её стенок осыпается грунт и для того, чтобы установить столб на нужную глубину, приходится буквально забивать его в землю. С этой целью по верхнему концу столба приходится бить кувалдой как по шляпке гвоздя, при этом, чтобы не повредить столб, удары по нему наносятся через деревянную прокладку. В подобных случаях установленное декоративное навершие на столб усложнит и затянет время монтажа, так как не позволит забивать столб, нанося удары по его верхнему концу, не повредив навершие, уже установленное на столб.
• В-третьих, прежде, чем купить железные столбы для забора и лаги к ним, – убедитесь в том, что геометрия всех элементов правильная, все размеры одинаковы (планки на столбах приварены на одинаковой высоте, имеют равную ширину, все отверстия просверлены на одинаковом расстоянии от края и т. д.). Помните, что если Вы купите неаккуратно изготовленные столбы и лаги, имеющие даже небольшие различия по длине, расстоянию между поперечными планками столбов, расстоянию между краями и монтажными отверстиями, то Ваш забор гарантированно будет кривым. Почему кривым? Потому что если два столба, соединенные двумя лагами, не образуют прямоугольник из-за неточности размеров всех элементов, то ровным забор быть не может.
• В-четвертых убедитесь в том, что сварные элементы приварены надежно, сплошным сварным швом, а не «прихвачены на несколько точек».

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/kakaya-nuzhna-armatura-dlya-lentochnogo-fundamenta-pod-zabor-stroitelstvo-lentochnogo

Расчет арматуры для фундамента забора. Ленточный фундамент под забор

При самостоятельном проведении работ по установке забора на участке чаще всего при выборе основания отдают предпочтение устройству ленточного фундамента. Он отлично выдерживает массивные типы заборов, устанавливаемые на грунтах, имеющих склонность к сезонному вспучиванию. Прочная железобетонная конструкция ленточного фундамента обеспечивает его надежность и долговечность, а также высокую несущую способность – ленточный фундамент с легкостью выдержит монолитный или сборный забор из бетона или натурального камня высотой до 2,5 метров.

Ленточный фундамент под забор представляет собой конструкцию в виде монолитной ленты из бетона шириной до 30 см, вообще, ширина фундамента напрямую зависит от размеров опор и вида ограждения. Фундамент возводится по всему периметру забора, глубина его заложения составляет 0,5 – 0,7 м.

Для заливки фундамента применяют бетон марки М200-300. При возведении особенно массивных заборов или при производстве работ по устройству фундамента в холодное время года допустимо использование бетона марки М-400. Изнутри рекомендуется устроить армировочный каркас из арматуры диаметром 8-12 мм, что обеспечит перераспределение нагрузки и предохранит фундамент от разрушения.

Устройство

В связи с тем, что глубина заложения ленточного фундамента для забора не превышает уровня промерзания грунта, его относят к категории мелкозаглубленных фундаментов. При строительстве забора следует учесть, что такое основание может подвергаться деформации, происхождение которой связано с сезонным вспучиванием грунта, поднимающегося при промерзании и опускающегося при оттаивании и повышении температуры.

При однородном грунте, расположенном в пределах всего периметра ограждения пучин можно не бояться. Если же фундамент приходится устраивать на пучинистом грунте, то следует устроить гравийную или песчаную отсыпку основания, идеально, если это будет сделано на всю глубину промерзания. Как вариант при очень пучинистых грунтах можно рассмотреть возможность устройства более дорогого свайно-ленточного фундамента.

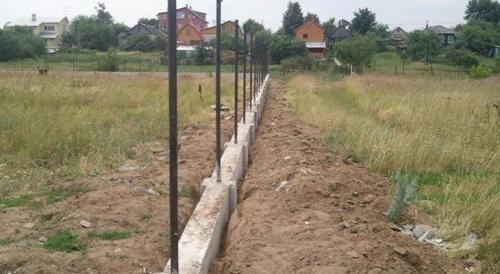

Порядок выполнения работ при устройстве ленточного фундамента для забора является следующим:

• Рытье траншеи по всему периметру будущего забора шириной на 20 см больше ширины ленты, полученной расчетным путем. Глубина траншеи, как правило, находится в пределах 0,5-0,7 м и определяется типом грунта и массой конструкции.
• Подготовка дна траншеи – засыпка слоя песка толщиной 10-15 см с последующей трамбовкой. Для лучшего уплотнения песок следует смочить водой.
• Если секции забора будут опираться на столбы, то следует пробурить лунки диаметром 20 см на расстоянии 2,5-3 м друг от друга. При этом глубина лунки должна превосходить глубину траншеи, как минимум, на 0,4 м. При установке столбов на дно лунок следует также засыпать слой песка толщиной 10 см и уплотнить его
• Установка опалубки для заливки фундамента. Для изготовления опалубки можно применять фанеру или оструганные и хорошо подогнанные доски. Опалубку следует выставить по уровню и закрепить распорками. Чтобы не испортить доски бетоном внутреннюю сторону можно закрыть полиэтиленовой пленкой.
• Следующим шагом является вязка арматуры. Для армирования применяют четыре попарно расположенные горизонтальные прутья, скрепленные в жесткий каркас с помощью горизонтальных и вертикальных прутков, расположенных с шагом 0,5 м. Вертикальные прутки нельзя забивать в землю – их следует устанавливать в специальные подстаканники из пластика. Вязка выполняется при помощи крючка и специальной проволоки. В углах будущего фундамента края прутков лучше всего взять в хомут. Металлические прутья каркаса должны быть скрыты под слоем бетона толщиной не менее 5 см.
• Для установки несущих столбов следует предусмотреть устройство армирующих поясов, связанных с армирующим каркасом фундамента. Основная задача таких поясов сводится к равномерному распределению боковой нагрузки.
• Последним шагом будет заливка бетона.

Какую арматуру использовать для фундамента забора. Бетонные работы: отстой фундамента и распалубка

Далее необходимо заполнить траншею до нужного уровня опалубки бетоном или раствором с использованием цемента марки не менее 200.

Ленточный фундамент для забора из профнастила заливается послойно чтобы обеспечить выход воздушных пузырей из раствора. По мере высыхания бетона необходимо его поливать водой. В течении первых двух-трёх дней это желательно производить каждые 3-4 часа. Полив позволит избежать появления трещин. Далее можно реже. Распалубка фундамента проводится в зависимости от температурных условий при наборе бетоном 70% прочности, а это 2-4 суток. При применении присадок, ускоряющих застывание возможно снятие опалубки и через сутки. Однако к монтажу забора следует приступать не ранее 7 дней.

Когда раствор застынет опалубку разбирают Источник tl.decorexpro.com

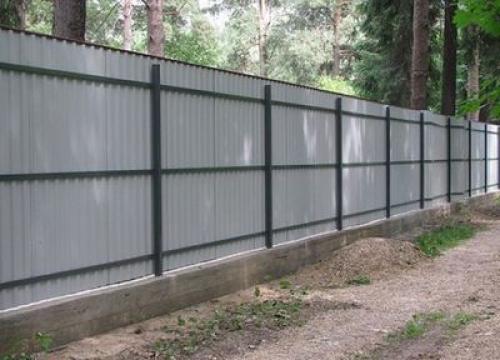

Установка продольных профилей и крепёж листов профнастила

Этот этап подразумевает приваривание профилей между опор забора. Он может быть выполнен как из уголка 2-3 см, так и из «П» образного или квадратного профиля. При этом используются несколько типов соединения, как показано на рисунке. Если покраска не выполнена предварительно, то после сварочных работ необходимо покрасить каркас будущего забора. Особенно при покраске следует уделить внимание сварным швам, так как именно там чаще всего возникает коррозия.

Крепление профнастила по отношению к столбам производится тремя способами Источник maja-dacha.ru

После этого выполняется монтаж профнастила при помощи саморезов с резиновыми прокладками, чтобы избежать повреждения листов и возникновения ржавчины в местах крепления. Расстояние между крепежом зависит от размеров листа.

Для улучшения внешнего вида фундамент можно отделать плиткой, облицовочным кирпичом или камнем, просто оштукатурить и покрасить.

Стеклопластиковая арматура для фундамента забора. Применение стеклопластиковой арматуры на даче

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/tolshchina-armatury-dlya-lentochnogo-fundamenta-zabora-kak-sdelat-lentochnyy-fundament-pod

Армирование столба. Вязка арматуры

Столбчатые фундаменты обычно имеют небольшие размеры, так что для вязки арматуры будет достаточно автоматического или обычного крюка.

Схема вязки несложна:

Поделись ссылкой – это лучший мотиватор для насВконтактеFacebookTwitterОдноклассники

• отрезается кусок проволоки длиной 300 мм и складывается вдвое;
• по диагонали крестовины арматуры заносится полученная петля и выносится к ее концам;
• крюк продевается в проволочную петлю;
• затем инструмент прокручивается, цепляя при этом концы проволоки.

Таким образом создается соединение (связывание) арматуры в местах ее пересечения.

В индивидуальном строительстве расчет армирования столбчатого фундамента сводится к определению количества арматуры. Для изготовления арматурного каркаса под столб диаметром 200 мм и глубиной заложения 2 метра достаточно четырех вертикальных прутков диаметром 12 мм.

Расстояние между ними составляет 200 мм. Прутки перевязываются горизонтальными элементами в четырех местах (с шагом 500 мм).

• всего ребристой арматуры на один столб понадобится (2 + 0,2) х 4 = 8,8 метра. В данном количестве учтен припуск 0,2 м на привязку ростверка;
• количество гладкой арматуры диаметром 6 мм составит 0,2 х 4 х 4 = 3,2 метра;
• для вязки каркаса необходимо заготовить проволоки 0,3 х 4 х 4 = 4,8 метра.

Полученные результаты надо умножить на количество столбиков.

Таким же способом рассчитывается количество арматуры для армирования монолитных столбчатых фундаментов любых геометрических размеров.

Армирование столба. Вязка арматуры

Столбчатые фундаменты обычно имеют небольшие размеры, так что для вязки арматуры будет достаточно автоматического или обычного крюка.

Схема вязки несложна:

• Поделись ссылкой – это лучший мотиватор для нас
• Вконтакте
• Facebook
• Одноклассники

Таким образом создается соединение (связывание) арматуры в местах ее пересечения.

В индивидуальном строительстве расчет армирования столбчатого фундамента сводится к определению количества арматуры. Для изготовления арматурного каркаса под столб диаметром 200 мм и глубиной заложения 2 метра достаточно четырех вертикальных прутков диаметром 12 мм.

Расстояние между ними составляет 200 мм. Прутки перевязываются горизонтальными элементами в четырех местах (с шагом 500 мм).

Полученные результаты надо умножить на количество столбиков.

Таким же способом рассчитывается количество арматуры для армирования монолитных столбчатых фундаментов любых геометрических размеров.

Нужно ли армировать фундамент под забор из профнастила. Виды фундамента под забор из профнастила

Оградительная конструкция вокруг домовладения может возводиться на следующих типах основания:

• Столбчатые опоры. Такое основание предполагает установку столбов и крепление к ним основного полотна. Опоры устанавливают в шагом в 1-5 метров, но в случае с использование профнастила, которому присуща высокая парусность, расстояние между столбами должно быть как можно меньше.
• Монолитная конструкция. В этом случае несущие столбы устанавливают на бетонный слой, уложенный в земле. Этот вариант считается очень затратным, поэтому лучше использовать его для забора из профнастила на заболоченных участках.
• Бутовая основа. Из камня, арматуры и бетонного раствора стоится крепкое основание. Такой фундамент подойдет для любого дорогостоящего забора, но ограждение из профнастила возводят на таком основании только в регионах, где отмечается большое количество природных камней.
• Бетонная лента. Основание ленточного типа для забора из профнастила считается самым эффективным и выгодным. Фундамент располагается по периметру участка и имеет элементы крепежной арматуры для профлиста. Бетонную ленту можно вполне залить своими руками, она не требует больших финансовых затрат.
• Ленточно-столбовая конструкция представляет собой бетонную ленту со столбами, установленными на специальных подушках. Такой вариант также пользуется популярностью у частных строителей, благодаря незначительной стоимости.
• Винтовые сваи. Устанавливать заборы на винтовых сваях можно на грунте любой сложности, с любым уровнем грунтовых вод.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/kakaya-nuzhna-armatura-dlya-lentochnogo-fundamenta-pod-zabor-stroitelstvo-lentochnogo

Ширина фундамента под забор. Ширина фундамента для забора

Ширина подошвы основания определяет площадь опирания конструкции на грунт ‒ чем шире фундамент, тем меньше будет удельная нагрузка. Рассчитав удельную нагрузку и произведя анализ состава и плотности грунта на глубине опирания, можно высчитать необходимую ширину конструкции. Так как показатели опорной способность грунта для каждого типа уже рассчитаны, нужно вес секции забора разделить на этот показатель, а затем разделить на длину секции и получить необходимую ширину. Также нужно к полученному результату добавить 30% запаса, так как водонасыщение грунта в различное время может изменять его опорную способность. Рассчитанную таким образом ширину нужно оптимизировать, увеличивая ее до стандартных размеров под кладку цоколя.

В нашем каталоге предложены 3 варианта ширины ленточного фундамента, оптимизированные под нагрузку и кладку цоколя из кирпича стандартного формата 1 НФ 250х120х65. Выбор осуществляется с учетом нагрузки, которая зависит от вида забора и его высоты.

• 250 мм – для легких ограждений из профнастила или штакетника с кладкой цоколя, толщиной полкирпича.
• 380 мм – для кованых или заборов из профтрубы средней весовой категории с укладкой цоколя в кирпич.
• 510 мм – для тяжелых кирпичных заборов с цоколем в полтора кирпича.

При выборе ограждения наши специалисты безошибочно определят необходимую толщину монолита, но по желанию клиента его можно расширить. Следует также учитывать, что толщина кирпичных столбов соответствует 510 мм, при выборе основания ‒ 250 или 380 мм, в местах установки опор фундамент выполняется соответствующей шириной 510 мм.

В отдельных случаях на зыбких и болотистых почвах возможен комбинированный вид фундамента, совмещающий в себе качества ленточного основания и ростверка, передающего значительную часть нагрузки опорам, забетонированным на соответствующую глубину.
