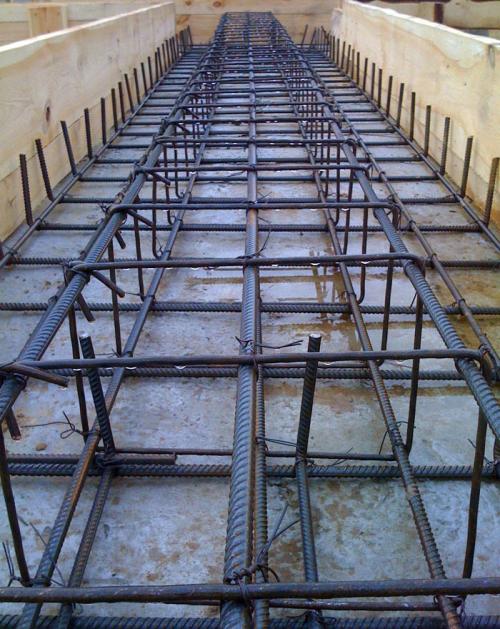

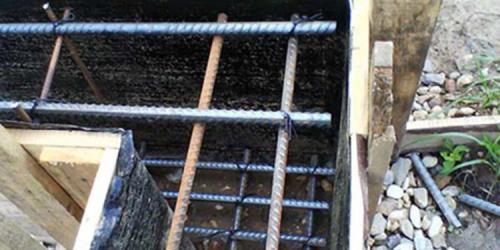

Что правильно вязать или варить арматуру. Варить или вязать: несколько нюансов арматурного каркаса

Что правильно вязать или варить арматуру. Варить или вязать: несколько нюансов арматурного каркаса

На чтение 3 мин.

Когда вы возводите фундамент, как правило, арматуру или варят, или вяжут. Это знает каждый профессиональный строитель. Но что же лучше: варка или вязка для арматуры? Об этом задумываются многие. Давайте попробуем в этом сегодня разобраться, ведь у каждого метода есть свои плюсы и минусы. Варить арматуру легче, к тому же это самый обычный метод. А вот вязать сложнее, а используют этот метод, как правило, когда нужно получить хороший фундамент, а грунт очень сложный. На сегодняшний день специалисты не могут дать точный ответ, какой же из методов лучше, поэтому выбирать придется вам, исходя из преимуществ и недостатков.

Варка арматуры: плюсы и минусы

Одни специалисты придерживаются мнения, что варка арматуры не подходит для фундамента, другие же утверждают противоположное. Важно знать и помнить, что при варке мелких деталей, они деформируются, из-за этого уменьшается их прочность и жесткость, а на большие детали это практически не действует. Как правило, данный метод применяют в тех местах, где грунт практически не оседает. Так как не будет дополнительных нагрузок на фундамент, поэтому все сварочные швы останутся на месте. А самое главное то, что с помощью этого метода, можно работать очень быстро, но, чтобы сделать работу хорошо нужно подобрать специальную технологию, или даже несколько. За счет разных технологий варки металла, можно уменьшить пагубное воздействие на фундамент. И работа будет выполнена очень качественно.

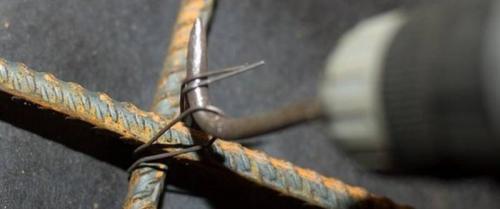

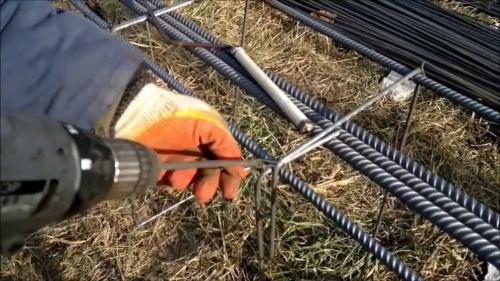

Вязка арматуры

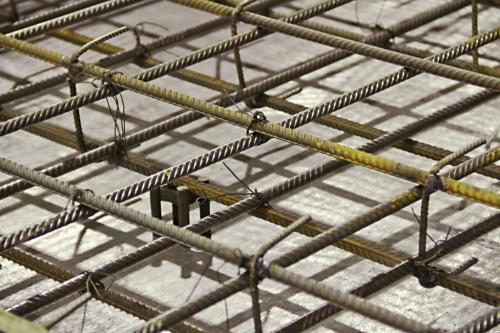

Этот метод осуществляется при помощи проволоки, которая будет соединять прутки по углам конструкции. Это очень легко. После возведения фундамента, он некоторое время оседает на грунте, а вязка не мешает арматуре двигаться, поэтому все места, соединенные проволокой, останутся на своих местах. Метод вязки лучше всего применять на сложных грунтах, где варка просто не справится, и все сваренные швы треснут. Также очень удобно то, что вы можете производить работы как на месте, так и в специальном цеху. Для вязки арматуры не нужно много людей, достаточно одного человека. А при применении этого метода не уменьшается прочность и жесткость арматуры.  Как видите, преимуществ у вязки много, а вот недостаток один: это продолжительное время работы.

Что же выбрать: вязку или варку?

Исходя из вышенаписанного, можно сказать, что вязку лучше всего использовать при возведении собственного небольшого дома. А при строительстве большого дома лучше использовать варку так, как и прутки будут более объемные — их проще будет сварить, чем связать, и времени это займет гораздо меньше. Но и варка не всегда подходит. Если грунт сильно подвижен, например, болотистая местность, то лучше применять вязку, которая обеспечит подвижное соединение прутков.

Можно ли варить арматуру для армопояса. Как сделать армирование армопояса дома без проблем?

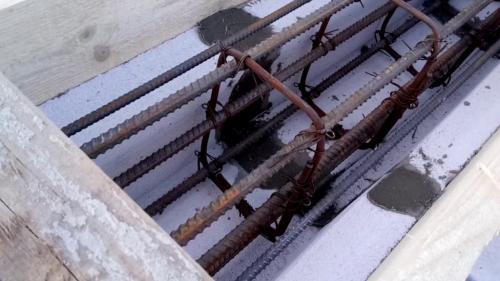

Армированный пояс — строительная железобетонная конструкция, которая устанавливается по периметру несущих стен для укрепления.

Прочность армопояса повышается за счет установки в опалубку армокаркаса и заливкой его бетоном марки М 200/М 250.

Как доказывает практика эксплуатации таких стеновых конструкций, благодаря армопоясу они становятся очень прочными и не подвергаются разрушению даже в процессе движения или проседания грунта.

Из-за таких прочностных характеристик эту конструкцию еще называют сейсмопоясом и разгрузочным поясом.

Для того чтобы армированный пояс получился качественным, а дом надежным, застройщик должен правильно подобрать арматуру и закладные детали, соблюсти схему вязки каркаса и выполнить профессионально его укладку в опалубку.

выполняют в обязательном порядке для домовладений, возведенных из блоков, созданных на базе легких бетонов . В таком случае он способен принять на себя неравномерное распределение нагрузок, таким образом, сохраняя стеновые конструкции от разрывов.

Это объясняется тем, что бетон в усиливающем поясе на порядок устойчивее к сжимающим нагрузкам, чем легкие блоки.

А интегрированная в его тело арматура дополнительно противодействует разрушению , которое может возникать при растягивающей нагрузке.

Вследствие функционирования тандема из этих 2-х материалов, армопояс на блочных стенах способен удержать намного большие напряжения, чем нормативные.

Сейсмопояс образует нужное ребро жесткости в газосиликатной стене и тем самым препятствует ее разрушению.

Армопояс в обязательном порядке устанавливают перед укладкой плит перекрытий и мауэрлата. В последнем случае стена защищена от точечных перенапряжений в стеновых блоках, возникающих при строительстве стропильной системы кровли, которые способствуют образованию трещин и сколов.

Это также возможно, если анкера мауэрлата будут напрямую подсоединены к внешней стенке. При устройстве системы висячих стропил, защитный пояс также выступает в качестве распорной конструкции , распределяющей кровельную нагрузку на все здание.

Основным требованием, которое предъявляется к устройству армированной защитной полосы ее неразрывность по контуру, что обеспечивается созданием железобетонной конструкции с использованием сплошной опалубки и армированного каркаса и одномоментной заливкой бетонного раствора.

Какую арматуру использовать?

Армирование железобетонного защитного пояса происходит с помощью железных прутков Д=8-12 мм. Они имеют ребристую поверхность, что усиливает их сцепление со строительным бетоном и, соответственно, повышает прочность защитной конструкции на растяжение.

Прутки без насечек используются только для поперечных компоновок.

Арматуру связывают в каркас вязальной проволокой, с нахлестом на прямолинейных участках не меньше 300 мм, а по углам — 500 мм.

Толщина вязальной проволоки не влияет на прочность каркаса, а очень толстая просто затрудняет выполнение работ.

При установке каркаса нужно позаботиться о том, чтобы он располагался с промежутком минимум на 30-50 мм, для этого используют специализированные подставки или подкладывают кусочки кирпича.

Для армирования самыми популярными исходными материалами являются :

1. Арматура A-III, A-400 с ребристой формой для продольной/ поперечной установки.
2. Арматура А500С по современному обозначению — S500. Это горячекатаная модифицированная арматура производится на замену класса A400, упрочненная термомеханически, соответствует ГОСТ Р 52544, изданного 2006 г. Обладает высочайшими показателями по прочности и гибкости, выпускается с диаметрами Д= 4 — 40 мм.
3. А240 или по современному обозначению — S240. Это горячекатаная арматура с гладкой поверхностью, производится из стали Ст3кп/3пс/3сп, с диаметром Д= 6 — 40 мм. При диаметрах до 12 мм такая арматура упаковывается в мотки, при больших диаметрах — выпускается только в прутках.
4. Хомуты в качестве поперечной конструкции монтируются в ленту шириной 150 мм. Служат для предотвращения развития процесса трещинообразования в бетоне и фиксации продольных элементов согласно проекту, удерживая их от бокового выпучивания при влиянии сдавливающих нагрузок. Хомуты монтируют с шагом до 15Д от продольных прутков, но не выше 500 мм.
5. Стеклопластиковая модификация арматуры АСП — производится из стекловолокна и термореактивных смоловых компонентов. Первый компонент обеспечивает высочайшие прочностные характеристики, а второй является связующим элементом. В результате предел разрушающего воздействия выше чем у стальной арматуры в 2.5 раза.
6. Базальтопластиковая модификации АБП — выпускается из базальтовых волокон и смоляных компонентов. В результате базальтовая арматура имеет не только отличные прочностные характеристики, но и высокую антикоррозионную стойкость в агрессивных средах.
7. Фибра для стяжек. Выполняется из большого числа нитей разнообразной длины, и материала: базальт, металл, стекло и полипропилен.

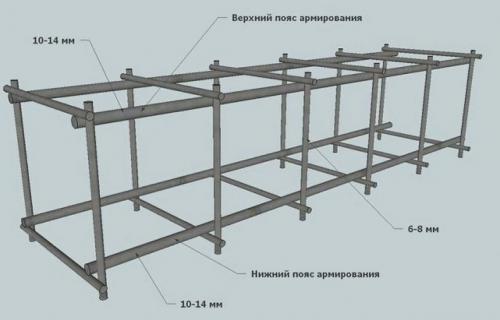

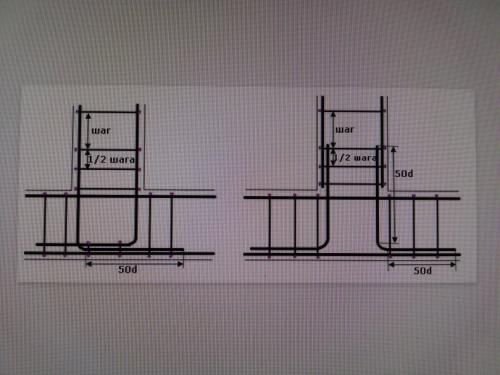

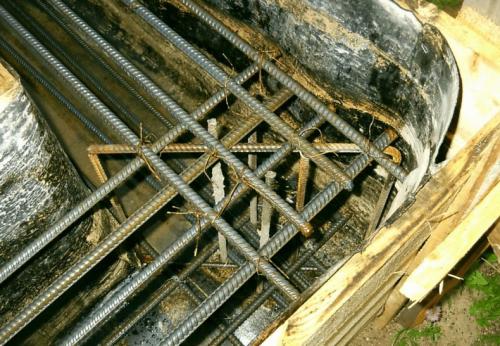

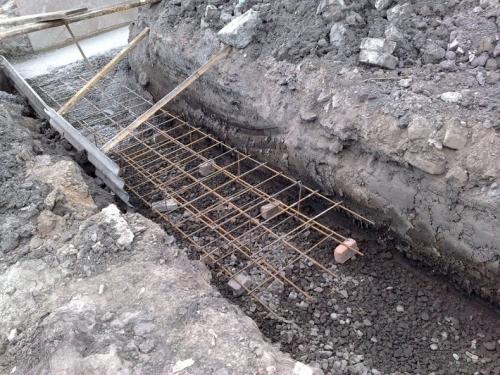

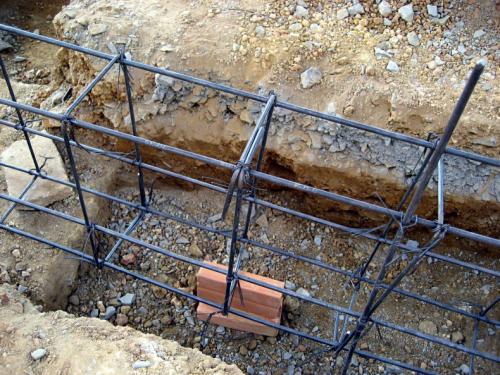

Как вязать арматуру. Вязка арматуры для фундамента — способы, схемы, нормы и правила для начинающих, как быстро вязать арматуру

От качества фундамента зависит прочность здания. Он принимает на себя вес стен, кровли и противодействует силам пучения грунта. Бетонное основание легко справляется с силой сжатия, но слабо сопротивляется силам растяжения.

Укрепляют основание арматурой, которая компенсирует недостаток пластичности бетона. Существуют определенные правила и приемы вязки арматуры в единый каркас, чтобы объединить в единое целое слой бетона и металлический остов несущей части здания.

Виды арматуры для фундамента

От материала, диаметра и качества армирующего каркаса зависит надежность и долговечность фундамента. Арматура представляет собой прутья, изготовленные из стали или композитных материалов, соответствующих нормативным документам размерам и показателям качества.

Металлическая арматура делится на шесть классов.

• Для заливки мелкозаглубленных оснований небольших по размерам домов, дач, коттеджей, бань подходит класс А II (А300).
• Для более масштабных сооружений используют А III (А400).
• Поверхность прутьев рифленая, что обеспечивает прочное сцепление с бетоном.
• Изготавливают из конструкционной низколегированной стали марок 35ГС и 25Г2С.

Композитные стержни изготавливают из стеклянных, базальтовых и углеродных волокон, пропитанных и связанных фенолформальдегидными смолами. Они не подвергаются коррозии, низкий вес упрощает доставку к месту строительства и монтаж.

Диаметр стержня

В СНиПах, которые определяют правила, нормы и требования к этапам строительства, диаметр арматуры рассчитывается исходя из геометрических размеров фундамента. Ее количество должно быть больше 0,1% от площади поперечного сечения основания.

Рассчитывается площадь сечения путем перемножения высоты и ширины прямоугольной ленты. Например, для основы высотой 60 см и шириной 30 см площадь сечения равна 1800 см².

• Площадь металлического прута соответственно должна быть больше 1,8 см², для рассматриваемого примера 2 см².
• Для стержня диаметром 10 мм сечение равно 0,78, для 12 см – 1,13.
• Соответственно нам понадобится три и два прутка с необходимым запасом.
• Но для нитки необходимо минимум четыре, это даст запас прочности.

Для экономии на стоимости расходных материалов разрешается использовать меньший диаметр стержня и гладкую арматуру класса А I, но только на неответственных участках: для перемычек, скрепляющих хомутов, в середине каркаса.

Расстояние между прутьями

Согласно СНиПам расстояние между горизонтальными нитками не должно превышать 40 см, для ненагруженных оснований допускается 50 см.

Важно! Край металлической арматуры не должен соприкасаться с опалубкой и выходить из толщи бетона!

Минимальное расстояние до края фундаментной ленты 5 см. Если ширина основания 35 см, вычитаем запас в 10 см и получаем горизонтальный шаг нитки 25 см. Значение меньше установленного и соответствует требованиям.

• Для мелкозаглубленного фундамента высотой до 80 см допускается две горизонтальных ленты. Отступаем рекомендуемые 5 см от низа и верха монолита, получаем высоту между нитками 70 см.
• Перемычки устанавливаются вертикально и горизонтально с минимальным шагом 30 см.
• При возведении капитальной стены из силикатного кирпича, многоэтажного дома, расположении строения на подвижных и пучинистых грунтах шаг ячеек уменьшается и добавляется количество ниток.

Расходные материалы

Для соединения арматуры в единый каркас понадобятся расходные материалы, для которых предъявляются определенные требования соответствующих нормативных документов.

• Проволока для связывания частей арматурного каркаса изготавливается из низкоуглеродистой стали повышенной и обычной точности. Выпускают закаленную отжигом, которой свойствен характерный черный цвет и не отожженную. Для повышения сопротивляемости коррозии покрывают слоем цинка. Ее диаметр составляет от 0,5 мм до 10 мм с минимальным отклонением 0,02 мм. Она должна выдерживать и не повреждаться после четырех изгибов. Цинковое покрытие плотно прилегать к основанию и не отслаиваться при кручении. Для ленточного фундамента и арматуры диаметром 10-14 мм используют проволоку толщиной от 1,2 до 1,8 мм. Более тонкая не подходит из-за хрупкости при вязке узлов, а толще 2 мм затрудняет процесс скручивания. Реализуется проволока для вязки арматуры бухтой, килограммами или готовыми 40 см отрезками в упаковках.
• Пластиковые хомуты длиной 30-40 см облегчают монтаж, не требуют для стяжки специального вязального крючка, надежно фиксируют узел соединения не боятся коррозии.
• Пластиковые фиксаторы и стаканы применяются для композитной арматуры. Стаканы и фиксаторы выпускают с отверстием, соответствующим диаметру стержня. Они увеличивают скорость проведения работ, прочность каркаса и нивелируют пагубное воздействие коррозии.

Можно ли варить арматуру для фундамента. Достоинства и недостатки сварки арматуры

Единого мнения относительно того, можно ли сваривать арматурные прутья фундамента между собой, нет. Одни эксперты уверены, что делать это нельзя, а другие придерживаются противоположной точки зрения. Тем не менее, метод сварки для скрепления между собой сегментов арматурной проволоки используется на практике довольно часто.

Многие строители предпочитают варить арматуру фундамента просто потому, что это достаточно просто и быстро. Но в процессе сварочных работ металл арматуры сильно нагревается, в результате чего утрачивает такие свои характеристики, как жесткость и прочность. Соответственно, если каркас варить, он будет менее надежным.

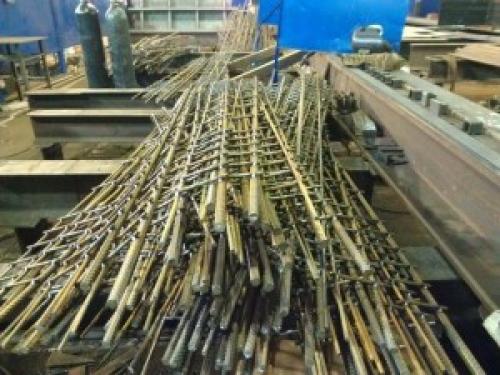

Сварные арматурные изделия можно разделить на следующие категории:

• сварные каркасы;
• сварные сетки;
• сварные стержни.

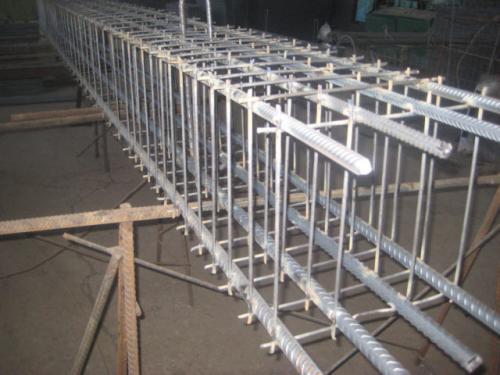

Изготавливаются арматурные сварные каркасы из продольных и поперечных прутьев, соединение которых методом сварки производится в местах пересечения.

Говоря о преимуществах сварки арматуры фундамента, следует отметить следующие моменты:

• низкая стоимость расходных материалов;
• несущественные временные затраты;
• возможность получения конструкции высокой прочности, если варить правильно.

Решившись варить арматуру фундамента, не забывайте предварительно подготовить все обрабатываемые поверхности к работе. По окончании работ следует проследить за тем, чтобы изделие остыло самостоятельно, без постороннего вмешательства.

Сварка арматуры  позволяет существенно упростить процесс закладки фундамента в целом. Прочность сваренного каркаса даже при допущении небольшой ошибки существенно снизится.

Варить каркас фундамента можно только в том случае, если вы уверены в уровне квалификации работника, которому будет доверено выполнение сварочных работ.

Какую арматуру можно варить. Способы сварки

Чаще прутки варят встык, реже – внахлест. Качество шва при стыковой сварке выше, предусмотрен провар металла по всей площади стыка. Крепление стержней внахлест ненадежное, не рассчитано на изгиб, кручение. Работы проводятся с использованием плавящегося электрода. Можно ли сваривать арматуру без наплавки, рассказывается в разделе «Контактная точечная». А пока подробно о каждом из способов крепления арматурных стержней методом наплавки.

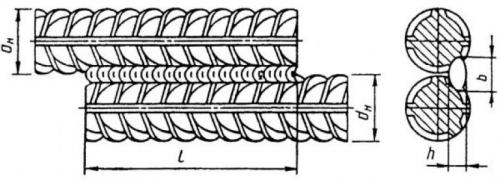

Внахлест

Сварка арматуры для каркасов, испытывающих небольшую нагрузку на изгиб, кручение, производится внахлест, прутки накладывают друг на друга на 15 –30 см. При таком методе расход металла увеличивается. Угол наклона электрода до 15° к вертикали, шов делают с противоположных сторон обеих прутков или проваривают нахлест боковым непрерывным швом. Для работы используют плавящиеся электроды разных марок. Подробности в последнем разделе статьи. Место сварки предварительно зачищают металлической щеткой. Некоторыми электродами допускается работать по ржавчине.

Сварка арматуры внахлест производится для каркасов, испытывающих небольшую нагрузку на изгиб, кручение

Для качественного шва важно правильно подобрать параметры тока. Небольшая таблица свариваемости арматуры в зависимости от диаметра прутков (данные усредненные для стержней марок А500С и А400С):

Встык

Сварка арматуры производится для удлинения прутков до необходимого размера. Для заполнения стыка горячим расплавом используют U-образные накладки, называемые ванночками. Они бывают:

• одноразовыми, подобно муфте остаются на соединении;
• многоразового использования, их делают из графита, цветных сплавов (после остывания ванны расплава форму снимают).

Стыковая ванная сварка – распространенный метод, используемый на строительной площадке

Стыковая ванная сварка – распространенный метод, используемый на строительной площадке. Работы производят в горизонтальном и вертикальном положениях. Для работы используют плавящиеся электроды, подходящие под тип прутков. Работы проводят на высоких токах, до 400 А. Для работы используют трансформаторы, выпрямители, инверторы. Технические особенности выполнения стыковых соединений:

• стыки зачищают, укладывают в ванночке с соблюдением соосности;
• плавящийся электрод разжигается при касании одного из стержней;
• образуемая ванна расплава постепенно заполняет стык, пустоты между прутками и материалом ванночки;
• после кристаллизации расплава со шва счищают окалину.

Вместо ванночки, для стыковых горизонтальных соединений, иногда используют стальные угловые накладки, они ограничивают растекание ванны расплава подобно ванночке.

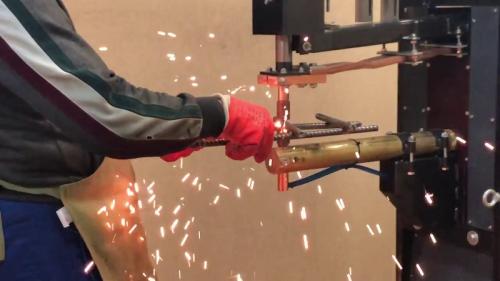

Контактная точечная

Стыковое соединение стержней безэлектродным методом в больших объемах производится стационарным оборудованием для сварки арматуры. Это специальные стационарные автоматы, установленные в цехах. На строительных площадках подобного оборудования нет.

Контактная точечная сварка арматуры

Ванна расплава на поверхности арматуры при сварке контактным методом образуется за счет преобразования электрической энергии в тепловую при возникновении дуги, она прошивает металл насквозь. Ток подводится в рабочую зону по неплавящимся электродам. Разогретую зону стыка плотно сжимают. Метод энергозатратный, но высокопроизводительный. По сути, стыковая автосварка – контактно-точечный способ с высокой плотностью точек контакта.

Ручное оборудование стационарного или переносного типа используют для соединений внахлест. Площадь воздействия ограничена диаметром электродов. На строительной площадке контактно-точечная сварка не применяется из-за сложности транспортировки оборудования. При выполнении швов сварочными клещами качество шва ограничено силой давления на рычаги. На арматурные прутки марки АI оказывают давление от 30 до 50 МПа в зависимости от диаметра, на АII – от 60 до 80 МПа.

Контактная точечная сварка бывает двух типов:

1. С непрерывным оплавлением стыка в течение 1–20 секунд в зависимости от диаметра прутка. Так варят холоднокатаные стержни типа АI из низкоуглеродистой стали.
2. В прерывистом режиме. Прутки в зоне стыка предварительно прогревают. Метод применим для горячедеформированных прутков, при импульсной подаче тока в металле не возникает остаточных напряжений, отрицательно сказывающихся на качестве шва.
