Есть мнение, что строительство каркасного дома вполне можно осилить самостоятельно. Например, заказать на заводе силовой каркас с инструкцией для самостоятельной сборки, чтобы сэкономить на бригаде сборщиков. При большем желании можно даже закупить материалы на строительном рынке, изготовить каркас и собрать дом полностью с нуля своими руками.

Но очевидно, что браться за такое мероприятие стоит, только досконально изучив каркасную технологию строительства, пообщавшись с профильными строительными компаниями и владея базовыми навыками сборки деревянных конструкций.

Изучить технологию необходимо для того, чтобы определиться с вариантами наполнения каркаса (утеплитель, пароизоляция, гидроизоляция), видами внутренней и внешней отделки, а также решить вопрос, будет ли устанавливаться вентилируемый фасад. От выбора вариантов напрямую зависит сложность работ и решение по самостоятельному их выполнению либо привлечению бригад по крайней мере на некоторые этапы сборки.

Постройка каркасного дома

Постройка каркасного дома: краткая инструкция

В деле самостоятельной сборки каркасного дома важно ничего не упустить и не допустить ошибок. Перед вами — краткая обзорная инструкция, которая поможет увидеть картину в целом, чтобы рассчитать свои силы и возможности:

• Проектирование. В него входит как архитектурная часть — дизайн дома, расположение помещений, стен и перегородок, окон и дверей, так и конструктивная и инженерная части — толщина стен, устройство силовых элементов, расположение санузлов, трассировка инженерных систем. Все параметры предварительно отражаются на схеме, чтобы можно было скорректировать некоторые моменты, проверить правильность расчетов, изменить планировку. Рабочие чертежи — это детальные схемы отдельных частей, с помощью которых можно выполнять все работы, придерживаясь указанных параметров.
• Разметка и грунтовые работы. В первую очередь, местность под будущее строительство расчищается, потом делается разметка под проект дома. Необходимость выкопки котлована под фундамент и его глубина определяется типом фундамента. На выбор типа влияет геология грунта, вес и конфигурация будущего дома. Для свайного фундамента (свайно-винтовой, буронабивной) рыть котлован не надо, для ленточного заглубленного — надо. Если предполагается цокольный этаж или подвал — котлован будет глубоким.
• Монтаж. Если предварительные работы были выполнены верно, во время монтажа останется собрать все детали в единое целое, получив готовый контур дома. В сборку входит установка силового каркаса, его наполнение, устройство пола и кровли, монтаж окон, дверей, внутренних перегородок.
• Отделка. Производится как внутри, так и снаружи дома, с целью получить эстетически привлекательное, долговечное и простое в эксплуатации строение.

Бюджетный каркасный дом своими руками. Как сэкономить на строительстве каркасного дома

Каждого застройщика, планирующего построить дешевый каркасный дом своими руками, интересует цена такой постройки. Предварительные подсчеты показывают, что один квадратный метр дома, построенного по канадской технологии, обходится хозяину примерно в 6-7 тысяч рублей . Стоимость коммуникаций в расчеты не входит и определяется отдельно (еще около 8 тыс. руб. за 1кв. м).

Проектирование и строительство

Чтобы максимально снизить себестоимость строительства каркасного дома, не потеряв при этом в качестве, нужно учесть несколько важных моментов.

1. Все строительно-монтажные работы рекомендуется проводить самому, без привлечения сторонних организаций.
2. Выбирать лучше дешевый, но грамотный проект с незамысловатой планировкой.
3. Самостоятельное проектирование дома без соответствующих знаний чревато ошибками и, как следствие, еще большими финансовыми затратами.
4. Площадь дома не должна превышать 120 кв. м, в связи с высокой стоимостью проведения коммуникаций.
5. Длинные пролеты, коридоры, холлы лучше исключить из проекта.

Материалы и инструменты

Учтите:

1. Часть инструментов можно взять в аренду , купив лишь самые основные из них (молотки, шуруповерт, циркулярную плиту, уровень, набор карандашей и рулеток и т. д.).
2. Осенне-зимний сезон – лучшее время для покупок стройматериалов. К концу сентября ажиотаж на строительство домов падает, а вслед за ним снижаются и цены.
3. Покупая еще не высохшие пиломатериалы, можно сэкономить до 20% выделенного на них бюджета. Но сушкой придется заниматься самостоятельно.

Дешевый фундамент для каркасного дома, кровля

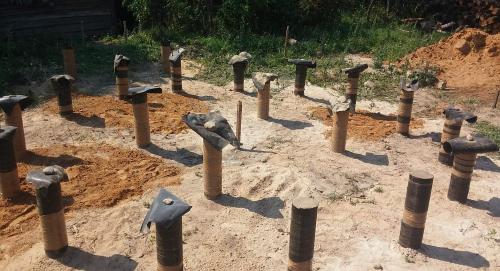

Вместо бетонных свай можно использовать буронабивные сваи ТИСЭ или покрышки, которые пользуются популярностью в Европе.

Дешевле всего обойдется односкатная кровля – на нее уйдет меньше материалов, времени и сил. Если нужен чердак, то нужна двускатная крыша. Кровли более сложной конфигурации требуют тщательных расчетов, грамотного проектирования и профессионального монтажа.

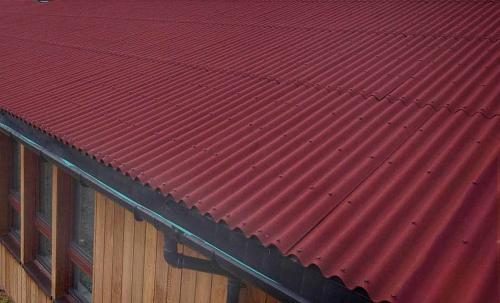

Самый бюджетный кровельный материал – ондулин (битумный шифер). Он, конечно, уступает металлочерепице и профнастилу, но, если стоит задача сэкономить на строительстве, можете смело его покупать. Лет через десять можно будет поменять крышу.

Внутренние и наружные работы, утепление

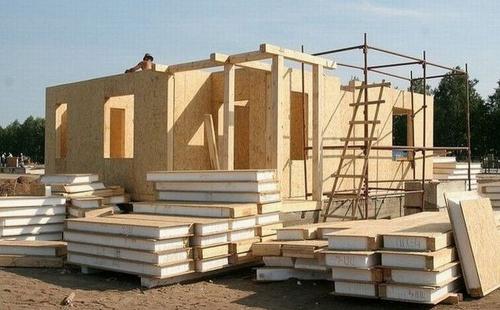

Стены из СИП-панелей не нуждаются в дополнительном утеплении , так как уже содержат утеплитель. При необходимости в регионах с суровым климатом можно дополнительно использовать фасадные отделочные материалы со слоем утеплителя.

Обычная полиэтиленовая пленка является хорошим и недорогим пароизоляционным материалом. Для гидроизоляции фасада лучше всего приобрести “Ютавек”.

Утеплить чердак можно за сущие копейки, воспользовавшись для этого обыкновенными деревянными опилками. Недорого стоит стекловата , а ее монтаж не потребует дополнительного оборудования.

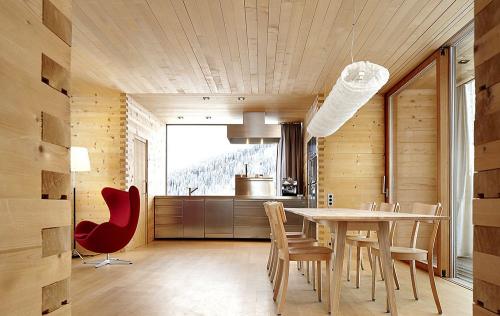

Внутреннюю часть стен и потолок дома можно отделать вагонкой. Гипсокартон хоть и стоит дешевле, вместе со штукатуркой и покраской стоимость такой отделки увеличится в несколько раз.

Окна, двери и пол

Советы по экономии на окнах и дверях:

• Небольшие окна и низкие, до 2,5 метров, потолки – еще один способ сэкономить деньги. Таким образом, можно сократить теплопотери и расход материалов на строительство.
• Пластиковые окна лучше покупать напрямую у производителей – есть вероятность приобрести «отказные» окна со скидкой 50-60%. Отдать предпочтение лучше окнам Veka – у них армирование лучше, чем, например, у Renau.
• Чтобы сэкономить на стоимости дверей, снаружи дома рекомендуется сделать небольшую пристройку.

Выбирая между линолеумом и дешевым ламинатом для покрытия пола, лучше всего отдать предпочтение первому варианту. Линолеум недорогой, не нуждается в специальном уходе, водостоек, его легко можно постелить своими руками. Ламинат неустойчив к влажности, требователен к установке, через 3-5 лет может вздуться и покрыться трещинами, скрипит при ходьбе.

Источник: https://domastroevo.ru/novosti/stroitelstvo-nebolshogo-karkasnogo-domika-na-uchastke-proekt-deshyovogo-karkasnogo-doma

Каркасный дом 6 на 9 своими руками. Проект каркасного дома 6х9 СВОИМИ РУКАМИ. Часть 2 (с подробным текстом и картинками)

В этот раз я решил исправить ошибки и описывал все действия в тексте и делал картинки из Архикада, чтобы все, кто не может смотреть

Продолжаем наши уроки проектирования! В прошлый раз мы рассчитали и спроектировали в Архикаде сваи и их обвязку (ростверк). Сегодня переходим к следующему этапу — лагам пола, бриджингами и черному полу.

Итак, напоминаю, что мы делаем проект одноэтажного каркасного дома 6*9 с небольшим крыльцом.

Обвязка свай сделана из трех досок 200*50. Балки пола мы будем делать из них же, так как они достаточны для наших нагрузок и при этом удобно покупать больше пиломатериала одного сечения.

В прошлый раз мы остановились на том, что у нас есть 3 ряда свай и соответственно ростверка. А значит очевидно что балки пола мы будем пускать поперек их, т. к. у нас между ними пролет менее 3 метров, а вдоль — 9 метров, чем больше пролет, тем сложнее его перекрыть и нужны доски большего сечения, так что пускать вдоль балки нет никакого смысла.

На получившийся пролет в 2,7 метра согласно калькулятору нам хватает доски 169*50, мы берем 200*50 с запасом.

Делаем шаг балок (лаг) пола - 625 мм. Это позволяет не резать OSB размером 2500*1250.

С другой стороны, придется резать утеплитель, так как редкий утеплитель влезет в 575 мм (625 минус толщина балки 50 мм), поэтому я рекомендую использовать строганные балки 45 мм или использовать эковату.

Так или иначе, я выбрал шаг 625 (кроме первой лаги, у нее шаг 600 мм, чтобы все было красиво и ровно опять же с OSB)

В итоге у нас получается, вот такая картина с лагами.

Давайте перейдем к перемычкам пола. По правилам они должны идти с шагом не реже 2,5 метров, но на практике я всегда делаю их с шагом 1250 мм (чтобы стыки ОСБ не висели в воздухе). Не забываем, что первый бриджинги (начинаем снизу) должен быть с шагом 1225 мм (для красивой раскладки)

Итого получается:

Так, теперь не забываем, что бриджинги нужны нам еще и под стены которые идут вдоль лаг (обычно фронтонные), иначе они будут упираться только на 50 мм доски, что не очень хорошо. Это один из методов для поддержки этих стен я использую именно его.

Теперь давайте посмотрим на планировку, мы видим 5 внутренних стены. Три идут поперек лаг, с ними проблем нет, они хорошо стоит на лагах. А вот с двумя, которые вдоль — нужно поработать, т. к. они лежат просто на фанере, при том, что они несущие.

Добавляем бриджинги с шагом 625 и под них!

Включаем слой ростверка и что мы видим! Несколько центральных бриджей очень близко к центральному ряду. Используем халявную силу ростверка и сделаем пол еще крепчке, чуток сдвинем бриджи:

Наши итоговый красивые балки:

Ну все, можем приступать к плитам черного пола, в данном случае это ОСБ-3 размером 2500*1250мм и толщиной 22 мм.

Что важно знать, первый ряд кладем плиту стандартно, а вот со второго уже нужен шахматный порядок, начинаем с половинки плиты. И так дальше делаем через ряд. В итоге получается вот такой пол:

Заметьте, все плиты и в длину и в ширину у нас лежат или на лагах или на бриджах и никогда не висят в воздухе, это важно.

Каркасный дом 4 на 6 своими руками. Каркасные дома 4х6

Строительство каркасных домов в нашей стране очень популярно. Благодаря этой технологии можно обзавестись собственным жильем в короткие сроки и за небольшие деньги. Каркасный дом 4 х 6 с надстроенной мансардой считается очень популярным среди застройщиков, планирующих сделать на своемместо для летнего отдыха.

Многие застройщики хотят сэкономить на постройке еще больше и занимаются строительством своими руками. Разберемся, насколько легко процесс возведения каркасных домов может быть произведен своими силами.

Проект каркасного дома 4×6 с мансардой

Обустройство фундамента

Благодаря очень низкому весу каркасных построек с мансардой для них можно обустраивать не усиленные типы фундаментов. В проекты обычно закладывается либо столбчатое основание, либо ленточное. Эти типы фундаментов отлично справляются со своей силовой функцией и в то же время не требуют больших затрат.

Фундамент будет закладываться исходя из расположения стен и перегородок, поэтому планировка для обустройства основания под дом очень важна.

Монтаж каркаса

Силовая часть каркасного дачного дома выполняется из деревянных или металлических элементов, эти сведения должен отражать. Металлические конструкции считаются более надежными, однако, значительно удорожают строительство. Кроме этого, для металлических каркасов необходимо сделать более прочный фундамент.

Процесс сборки каркасного коттеджа на столбчатом фундаменте

В случае строительства каркаса здания из дерева своими руками необходимо использовать брус сечением не менее 150 х 150, который крепится между собой методом шип-паз.

Для того чтобы построить каркас более крепким, необходимо закрепить на нем раскосы. Для этого обычно используют тот же материал, что и для строительства каркаса. Со стороны улицы он обшивается досками или вагонкой, в зависимости от того, что было заложено в.

Вариант планировки каркасного дома 4×6

Опытные монтажники советуют не крепить обшивку чрезмерно крепко, обеспечивая люфт. Делается это для того, чтобы по прошествии времени доски могут разбухнуть.

Устройство пола

Для начала необходимо изготовить лаги для пола из бруса сечением 150 х 50.

Схема устройства пола каркасного дома

Перед монтажом лагов своими руками необходимо уложить на фундамент рубероид. В работе может пригодиться строительный уровень. В промежуток между лагами необходимо уложить утеплитель, после чего укладывается либо черновой, либо чистовой пол, смотря, как указывает на это проект.

Монтаж стен дачного каркасного домика

После устройства пола можно начинать возводить конструкцию стен для дачного дома с мансардой своими руками. Для того чтобы не испортить его, можно производить работы на черновом полу, а чистовой положить позже. Стены рекомендуют подготавливать на сухой поверхности равной по габаритам будущему помещению. Расстояние между балками выбирается в 300, 400 или 600 миллиметров.

Планировка всех этажей каркасного коттеджа 4×6

При монтаже стен необходимо позаботиться об обустройстве окон, которые должны составлять как минимум 18 % от габаритов стен. Как правило, сейчас в каркасных домах устанавливаются стеклопакеты с двойными стеклами. Своими руками эту работу получится сделать не у многих, поэтому лучше всего обратиться к специалистам.

Планировка каркасных домов 4 х 6 с мансардой может выбираться исходя из пожеланий заказчика, главное, чтобы пространство в жилище было организовано эргономично.

Монтаж крыши

Форма и каркас крыши должен изготавливаться из качественного материала, потому что он будет воспринимать серьезные нагрузки. Крышу необходимо поставить как можно быстрее, для того, чтобы атмосферные осадки не успели повредить каркас строения. Если средства не позволяютсразу после того, как закончен монтаж стен, можно обустроить временную кровлю из подручных материалов своими руками. Кровельный материал выбирается исходя из пожеланий заказчика.

Утепление

Утепление каркасных домов — это очень важная процедура для тех, кто решил построить дом своими руками. Насколько серьезно подходить к этому процессу, зависит от того, какую функцию будет выполнять дом.

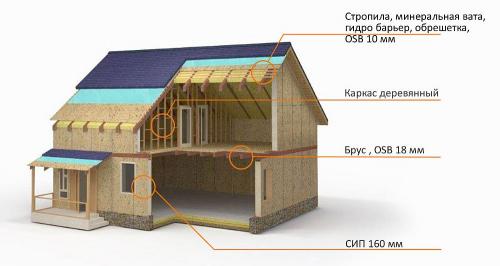

Схема утепления каркасного коттеджа

Если проект или чертеж предусматривает, чтобудет использоваться только как место для летнего отдыха, то утепление может быть выполнено весьма посредственно. Для круглогодичного использования к утеплению необходимо подойти более ответственно.

Каркасный дом состоит из вертикальных стоек, между которыми крепятся горизонтальные бруски, в эти ячейки и будет закладываться утеплитель.

После этого производится обшивка стен, как указывает на это проект или чертеж строения. То, какой теплоизоляционный материал будет применяться, зависит от того, где планируется строительство. Если климат в регионе суровый, то к утеплению предъявляются более серьезные требования, и проект должен отражать это.В интернете можно найти специальные таблицы, которые описывают теплопроводность того или иного теплоизоляционного материала. К примеру, пенополистирольные составы толщиной 40 миллиметров аналогичны 14 сантиметрам дерева или 86 сантиметрам кирпичной кладки.

Маленький каркасный дом своими руками. Фундамент каркасного домика

После того, как было принято решение строить каркасный домик для дачи и составлен примерный план под него, можно приступать к выбору подходящего участка для строительства. Поверхность, желательно, должна быть ровной, тогда не возникнет никаких проблем с установкой фундамента и монтажом пола.

Лаги обработали защитной пропиткой.

Мы приняли решение обойтись без фундамента и приступили к строительству пола прямо на грунте, который был выровнен с помощью гравия. Это первая и основная ошибка, когда мы начали строить недорогой каркасный домик.

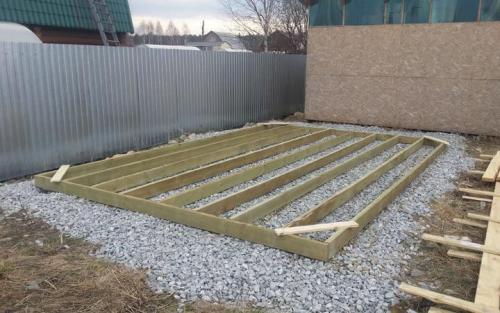

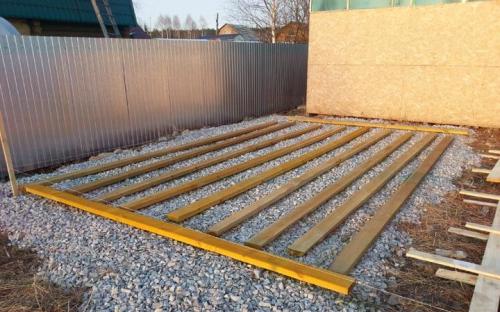

Монтаж лаг пола на щебенке.

Каркас пола мы строили из девяти досок 150х50 мм шестиметровой длины, что нам позволило поперечные лаги пола ставить без стыков во всю длину дома. Кроме этого использовали еще две доски по четыре метра, который приставили на торец лаг. Расстояние между лагами пола сделали по 500 мм, что вполне достаточно для данной толщины доски и толщины фанеры для пола.

Перед тем как капитально сколачивать лаги пола между собой, необходимо убедиться в том, что диагонали данного основания равны между собой. Также надо проверить расположение каркасного домика относительно соседнего забора и стен каркасного сарая . Немаловажно проверить горизонтальный уровень половых лаг, которые находятся на щебне, и если нужно легко подсыпать его.

Несмотря на то, что каркасный домик под ключ считается довольно легкой конструкцией и строить его можно прямо на земле, фундамент каркасного домика выполняет определенные функции:

• Равномерно распределяет нагрузки от всей конструкции.
• Обеспечивает долговечность конструкции, защищая ее от промерзания, грунтовых вод.
• Препятствует перекашиванию и усадке при движении грунта.

Ленточный фундамент

Перед тем как построить каркасный дачный домик  лучше выбрать для того типа постройки ленточный фундамент. Вы потратите больше времени и сил на строительство, зато сделаете всю конструкцию долговечной. Ленточный фундамент будет особо востребован в случае, если строительство ведется на устойчивых почвах.

Ленточный фундамент на щебне.

При возведении ленточного фундамента можно организовать дополнительные комнаты в подвальном помещении. Если подвал не планируется, то внутри контура фундамента остается грунт. Обратите внимание на то, что ширина ленточного фундамента должна быть больше толщины стен вашего каркасного дома.

После завершения строительства фундамента, устанавливается нижняя обвязка пола, выполняется она с помощью бруса или доски поставленной на торец. Доска устанавливается по периметру фундамента, либо по периметру будущего дома прямо на землю (как в нашем случае). Соединение стыков выполняется с помощью гвоздей, дополнительно укрепить конструкцию можно с помощью специальных металлических скоб. Для усиления несущей способности конструкции пола устанавливаются поперечные лаги.

На заметку

Доска для пола обязательно должна быть обработана антисептическим средством.

При строительстве нашего дома мы приступили сразу к установке каркаса, однако после обвязки желательно заняться устройством чернового пола. Если дом планируется использовать не только в летний период, между лагами прокладывается утепляющий материал, затем пароизоляционная пленка, последний слой – листы фанеры.

Каркасный дом 6 на 3 своими руками. Шаг №2: Фундамент для каркасного дома своими руками

Огромное достоинство каркасного дома в том, что для его строительства подойдет практически любой тип фундамента. Единственным ограничением является тип грунта на участке и Ваши возможности.

Стоит сказать, что заложение фундамента для каркасного дома своими руками заслуживает отдельных тем обсуждения и вынесено в отдельные статьи. Тем более что типов подходящих фундаментов несколько, а какой выбрать – решать только Вам.

Здесь же я расскажу в двух словах о подходящих фундаментах для каркасного дома, и о том, в каких случаях применяется каждый из них, а также дам ссылки на подробное их описание.

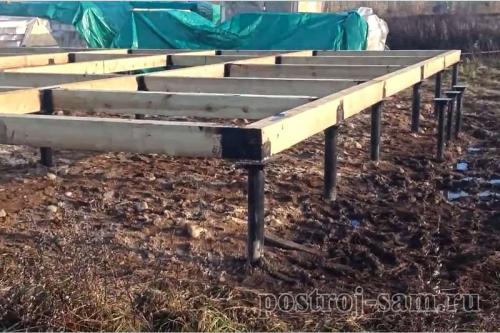

Свайно-винтовой фундамент для каркасного дома

Самым распространенным типом фундамента для каркасного дома является свайно-винтовой. Это практически самый простой и дешевый вариант для такого дома, тем более, что произвести монтаж свайно-винтового фундамента не сложно и своими руками.

Такой фундамент подходит практически для любых грунтов, кроме скалистых. Особенно хорошо подходит для болотистых грунтов, где плотные породы грунта располагаются глубоко и другие типы требуют огромных затрат.

Вообще, все плюсы и минусы свайно-винтовых фундаментов , рассмотрены в другой теме, которая поможет Вам определиться с выбором опоры для Вашего дома.

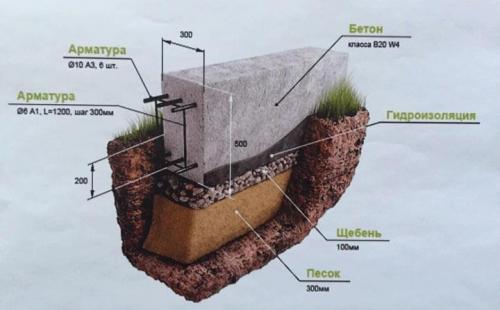

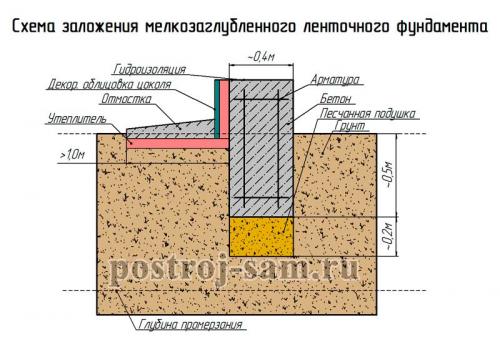

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент , так же используется для строительства каркасного дома своими руками довольно часто. Это обусловлено относительно небольшими затратами на его заложения, а также возможностью использования бетонных полов в доме.

Такой фундамент, в связи с его относительной хрупкостью, требует точного соблюдения технологии заложения.

Как правило, мелкозаглубленный ленточный фундамент используется в хороших грунтах, и категорически противопоказан на почве с очень высоким уровнем грунтовых вод и болотистых грунтах.

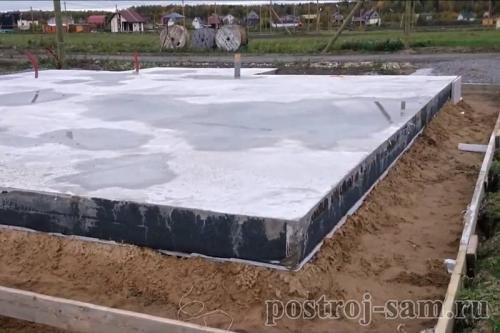

Плитный фундамент для каркасного дома

В последнее время, все большую популярность для строительства каркасного дома своими руками набирает плитный фундамент. Не смотря на его не малую стоимость, у него присутствуют очевидные плюсы, такие как универсальность, надежность, долговечность, а также его можно использовать как черновой пол в доме и не тратиться на него отдельно.

Частенько, вместо классической монолитной плиты используют плитный фундамент с ребрами жесткости. Это позволяет немного сэкономить на заложении, а также усиливает всю конструкцию в целом.
