Какую арматуру используют для ленточного фундамента

Гладкая арматура из стали. Сфера применения

10.09.2022 в 15:45

Гладкая арматура из стали. Сфера применения

Область применения арматуры гладкой А1 просто огромна. Так как материал имеет гладкую поверхность без рёбер, дополнительно повышающих площадь и качество сцепления, обычно он применяется в качестве вспомогательных прутов. Например, при армировании высокопрочного железобетона рифленой арматурой, А240 применяется для её скрепления, формирования каркаса. В данном случае арматура А240 выполняет функцию не столько армирования бетонных изделий, сколько удержания основной арматуры в надлежащих местах, гарантирующих целостность конструкции. В таком виде она используется при строительстве разнообразных объектов: мостов, шахт, плотин, высотных строений, аэродромов, тоннелей и прочих.

Гладкая арматура из стали. Сфера применения

Армирование балки хомутами из арматуры А1 (А240)

Впрочем, если железобетон должен выдерживать сравнительно небольшие нагрузки, гладкая арматура А1 может применяться самостоятельно. Область применения довольно обширна:

  • Для армирования панелей и балок используются пруты диаметром от 12 до 32 миллиметров;
  • колонны усиливаются прутами в пределах 14-36 миллиметров;
  • фундамент, в зависимости от его размеров и нагрузок – материалом от 10 до 40 миллиметров.

Гладкая арматура из стали. Сфера применения

Армирование фундамента гладкой арматурой

При индивидуальном строительстве наиболее широко применяется арматура класса А240 диаметром 10-16 миллиметров.

Самые тонкие пруты диаметром 6 и 8 миллиметров используют как проволоку при обвязке и для армирования штукатурки, бетонной стяжки пола и стен.

В некоторых случаях арматура А1 гладкая может применяться при создании каркасных и декоративных металлоконструкций и их деталей.

Гладкая арматура диаметры. Арматура рифленая и гладкая

Гладкая арматура из стали. Сфера применения 02

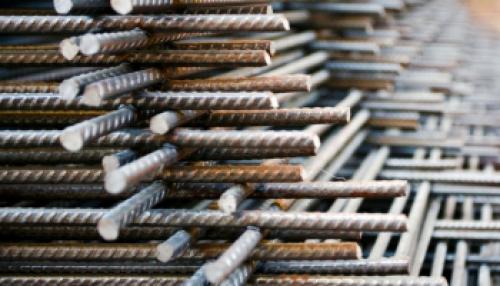

В строительстве арматурой называют стальные пруты, которые используют для создания плоского или пространственного каркаса. Он воспринимает несущую нагрузку и упрочняет бетонные конструкции. Арматура активно используется при производстве ЖБИ, закладке бетонного фундамента, в монолитном строительстве.

Металлопрокат делится на несколько видов:

  • По материалу изготовления: металлический (стальной) и композитный.
  • По технологии производства: горячекатаный и холоднокатаный.
  • По узору поверхности: рифленый и гладкий.

Разберем рифленую и гладкую арматуру подробнее.

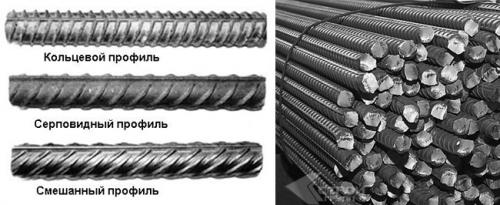

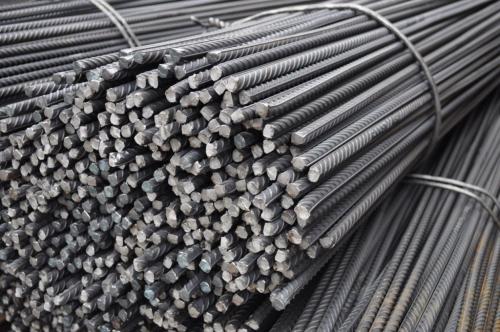

Рифленая арматура

Гладкая арматура диаметры. Арматура рифленая и гладкая

Отличие рифленой арматуры заключается в наличии на ее поверхности поперечных равноудаленных выпуклостей и вогнутостей (насечек), которые расположены в винтовом направлении. Это придает стержню дополнительную прочность и улучшает его сцепление с бетонным раствором. В результате, стальная рифленая арматура приобретает следующие свойства:

1. Минимальный риск выскальзывания из бетона: насечки «фиксируют» прутья внутри ЖБИ.

2. Достаточная гибкость: сталь хорошо воспринимает и перераспределяет нагрузки, вибрацию.

3. Устойчивость к коррозии: в стальной сплав вводят легирующие добавки (к примеру, марганец), которые повышают сопротивление металла к воздействию воды.

4. Простой монтаж: каркас из рифленой арматуры быстро собирается при помощи сварки или вязальной проволоки, сохраняет геометрию на протяжении долгого срока.

Маркировка и обозначения изделий

Прутья отличаются друг от друга стальным сплавом, диаметром, технологией изготовления и другими характеристиками. Эти параметры «зашифрованы» в маркировке изделий. Что означают разные обозначения?

1. Класс прочности: A-I, A-II и так далее до A-VI. Чем выше значение, тем прочнее профиль. Рифленая арматура выпускается в классах прочности от A-II (А 300), А-I бывает только гладкой.

2. Особые свойства. Обозначаются литерами К (коррозионное стальное изделие с дополнительной защитой), С (подходит для сварки), Т (упрочненный прокат).

3. Диаметр. Следующее обозначение в маркировке — диаметр прутка.

Для маркировки металлопроката используются не только буквы и цифры, но и цветовые метки. Кончик прута окрашивается в красный (A600), зеленый (A800) или синий цвет (A1000). Реже встречаются другие обозначения, указывающие на технологию производства.

Сфера применения рифленой арматуры

Использование металлопроката зависит от марки стали, класса прочности и диаметра изделия. Чем больше диаметр, тем прочнее рифленый прут, и тем большую нагрузку он может воспринимать без деформации. Основное назначение изделий по классу прочности:

1. Класс А2: арматурное стягивание.

2. А3: закладка в стены многоквартирных зданий.

3. А4: перекрытия и фундамент в многоэтажном строительстве.

4. Класс А5 и выше: промышленное использование, возведение мостов.

Характеристики рифленого стального проката

Чем больше диаметр и прочнее материал, тем он больше весит. Для удобства приведем таблицу зависимости массы от диаметра:

Толщина, мм

Масса погонного метра, гр

Метраж, т

Сечение, мм

6

222

4504,5

28,3

8

395

2531,65

50,3

10

617

1620,75

78,5

12

888

1126,13

113,1

14

1210

826,45

154

16

1580

632,91

201

18

500

254

20

2470

404,86

314

22

2980

335,57

380

25

3850

259,74

491

28

4830

207,04

616

32

6310

158,48

804

36

7990

125,16

1018

40

9870

101,32

45

12480

50

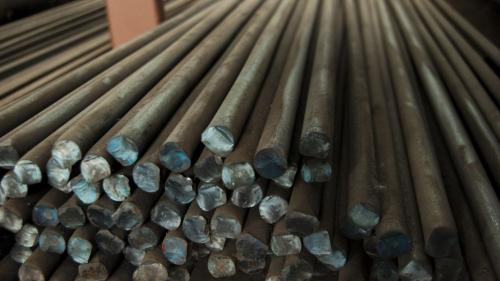

Гладкая арматура

Гладкая арматура диаметры. Арматура рифленая и гладкая

Основное отличие гладкой арматуры — профиль без насечек. Это упрощает производство прутков, поэтому стальная гладкая арматура реализуется по выгодной цене и является одним из самых доступных видов металлопроката.

Из-за гладкой поверхности, арматуру часто путают с другими видами проката: кругом и катанкой. Чем она отличается от круга? Круг — это изделие, которое не используется в строительстве, а применяется для производства другой продукции (крепежа, иголок, трубного проката и так далее). Чем еще отличается круг?

1. Марка стали: круг отливается из углеродистых сплавов, арматура — из более качественных и жестких.

2. Диаметр: у круга он от 5 до 270мм.

3. Стоимость: цена стального круга выше, чем у других видов проката.

Круг обладает меньшей прочностью, устойчивостью к воздействию коррозии. Если вы выбираете материал для строительства, это должна быть гладкая арматура, а не круг или катанка.

Свойства гладкой арматуры

1. Высокая пластичность. Ей легко придать нужную форму даже без дополнительной термообработки. Поэтому гладкий прокат применяется не только в строительстве, но и в искусстве: например, для создания каркасов статуй.

2. Хорошая свариваемость. В отличие от рифленой, гладкую арматуру любого диаметра можно соединять сваркой. Шов получается прочным, ровным. Это упрощает монтаж.

3. Легкая обработка. Отсутствие насечек позволяет покрывать пруток защитными и декоративными составами. В результате можно увеличить сопротивляемость металла коррозии.

Класс прочности изделий AI, более высокий класс в обозначении указывает на рифленый профиль.

Сфера применения

Гладкая арматура применяется в малоэтажном строительстве, для армирования хозяйственных построек и сооружений. Основное назначение изделий:

1. Строительство заборов, тротуарных порогов.

Гладкая арматура обозначение. Как маркируется строительная арматура?

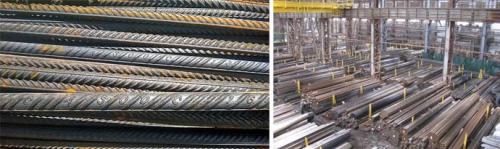

Строительство крупного объекта подразумевает доставку материалов большими партиями для армирования бетонных конструкций. Как определить соответствие товара, правильность выполнения заявки? Предприятия следуют требованиям ГОСТов по контролю качества. Маркировка арматуры производится после проведения испытаний образцов партии.

Гладкая арматура из стали. Сфера применения 05

    Описание характеристик продукции на упаковке или поверхности необходимы для исключения ошибок при выполнении работ, контроле применения, соответствия проектной документации.

    Маркировка содержит информацию:

  • Предприятие-изготовитель.
  • Класс проката.
  • Другие данные, на усмотрение производителя, заказчика.

Виды обозначений, способ нанесения

Сокращение, шифрование информации:

1. Цифровое, буквенное.

  • Клеймо класса арматуры расположено по одной линии, обозначение завода-изготовителя – на любых свободных участках с промежутком 5 и более ребер.
  • Обозначение предприятия: аббревиатура, номер (ГОСТ 34028-2016), наименование, товарный знак.
  • Повторение маркировки через 180 см, не более.
  • Индивидуальный рисунок рифления, другие отличительные особенности, определяющие производителя, наличие товарного знака, допускают отсутствие обозначения завода.

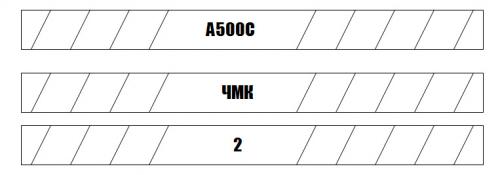

  • Примеры клейм Челябинского металлургического комбината:

Гладкая арматура из стали. Сфера применения 06

2. Изменение геометрии, наклона:

  • Шифр класса начинается с одного измененного выступа, предприятия-изготовителя – с двух, заканчивается одним ребром.
  • Количество правильных выступов между измененными определяет номер производителя, класс. Обозначение десятков, единиц заканчивается двумя наклонными, утолщенными ребрами.

Сокращенная таблица обозначения предприятий:

НаименованиеНомер, число правильных ребер
ПАО «Северсталь»1
ОАО «Челябинский металлургический комбинат»2
ОАО «Западно-сибирский металлургический комбинат»3
ОАО «Чусовской металлургический завод»5
ОАО «Магнитогорский металлургический комбинат»6

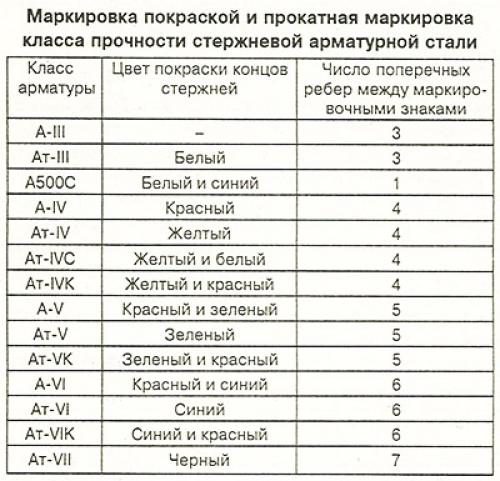

3. Допускается маркировать нанесением краски, лака определенного цвета. Выполняется по согласованию с заказчиком для обозначения класса проката. Особенности:

  • Ширина полосы ЛКМ: ≈ 200 мм.
  • Отступ от концов не более 50 см.

4. Сочетания предыдущих пунктов.

Гладкая арматура из стали. Сфера применения 07

Как маркируют:

1. Нанесение на поверхность продукции:

  • Ручное.
  • Машинное.
  • Электрографирование.

2. Маркируют ярлыки из водостойкого материала. На бухту или связку навешивается 1 бирка.

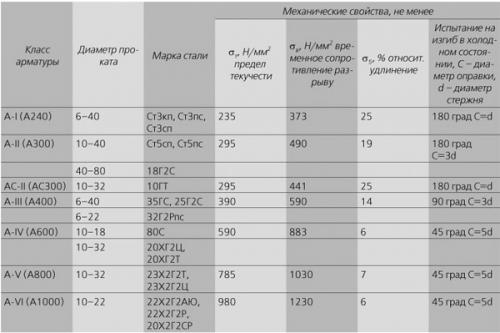

Расшифровка арматуры по классам

Первая буква обозначения класса – способ производства:

  • «А» – горячекатанный прокат.
  • «В» – холоднодеформированный.
  • Ат – горячекатанная, термоупрочненная арматура.

Числовое значение после литеры – минимальный показатель нагрузки на растяжение без возникновения пластических деформаций.

Гладкая арматура из стали. Сфера применения 08

После цифр указываются дополнительные технические характеристики:

  • «С» – допустимо применение сварки всех видов.
  • Пластичность повышенная «Н», высокая – «Е».
  • «К» – оцинкованный, гальванизированный, способный противостоять коррозии.
  • «У» – сохранение прочности при циклических нагрузках.
  • «Р» – противостояние изменениям прочностных свойств под воздействием растягивающих напряжений.

Пример расшифровки: А500С – горячекатанная, свариваемая, предел текучести 500 Н/мм².

Гладкая арматура из стали. Сфера применения 09

Условные обозначения сортового проката

Маркировка содержит сведения об изделии.

1. Назначение:

  • Для фундамента, монолитного строительства, других видов работ на ненапрягаемых участках: А240 ~ А600.
  • Сортовой прокат для конструкций, работающих на растяжение (пролеты, балки): Аn600 ~ А1000.

2. Форма сечения. Арматура бывает рифленой и гладкой. А400 ~ А1000 – периодический профиль, А240 – гладкий.

3. Конфигурация сечения – с одно-, двух-, трех-, четырехсторонним расположением ребер (1ф ~ 4ф).

Гладкая арматура из стали. Сфера применения 10

4. Форма выпуска. Строительная арматура А240 ~ А600n поставляется в мотках, прутках. Изготовление А800, А1000 в бухтах не допускается.

5. Протяженность одной партии:

  • Прутья мерной (МД), немерной (НД) длины.
