Фундамент под каркасный дом своими руками. ВЫБИРАЕМ ТИП ФУНДАМЕНТА ПОД КАРКАСНЫЙ ДОМ

Фундамент под каркасный дом своими руками. ВЫБИРАЕМ ТИП ФУНДАМЕНТА ПОД КАРКАСНЫЙ ДОМ

Для возведения каркасных и каркасно-щитовых зданий подходят абсолютно все виды фундаментов: от легких столбчатых до монолитных, с большим заглублением. Выбор зависит от типа почвы, уровня залегания грунтовых вод и общей массы всего здания, включая не только “коробку”, но и внутреннее оснащение. Чтобы точно определить все эти факторы, нужны инженерно-геологические изыскания. На основании физико-химического анализа грунта эксперты дают рекомендации по проектированию и строительству зданий на конкретном участке. Но многие обходятся и без этой услуги, ориентируясь на опыт соседей или собственные знания о грунтах.

Чтобы выбрать оптимальный тип фундамента, не обязательно делать подробное исследование почвы. Достаточно выяснить, что в ней преобладает - песок или глина. Для этого нужно взять пробу грунта с глубины 1,5-2 м. Если земля идет большими твердыми комками, которые при растирании превращаются в однородные гранулы, перед вами глинистый грунт. Если куски земли при ударе крошатся на одинаковые мелкие комочки, это суглинок, а если сразу рассыпаются в песок - супесь. Песчаный грунт не сбивается в комки и даже на большой глубине остается сыпучим. Скальный грунт проще всего определить визуально. Он состоит из кусков твердой породы и тяжело поддается вскапыванию. Определить тип почвы точнее поможет простой эксперимент. Добавьте в пробу грунта немного воды и попробуйте скатать 2 фигуры - шарик и шнур-“колбаску”

Уровень залегания грунтовых вод (УГВ) тоже можно определить своими силами. С помощью садового бура сделайте скважины глубиной 1,5-2 м в разных местах участка и наблюдайте за ними несколько дней. Если дно скважин заполнится водой, это указывает на высокий УГВ. Чтобы результат был показательным, исследование проводят в период максимальной высоты грунтовых вод: осенью, в сезон дождей или ранней весной, во время таяния снегов. Если нет возможности или желания ждать до этого времени, лучше заказать геологическую экспертизу. Выбор фундамента под тип грунта

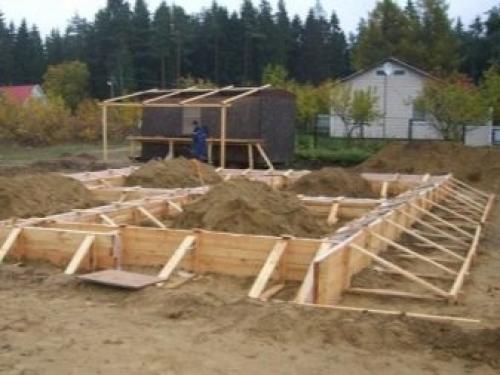

• Ленточный. Подходит для возведения каркасно-щитовых домов на любых типах грунтов с низким УГВ.
• Столбчатый. Самый простой и бюджетный вариант. Используется в строительстве одноэтажных зданий на скальных, глинистых и суглинистых грунтах с разным уровнем залегания грунтовых вод.
• Свайно-винтовой. Используется при строительстве многоэтажных зданий с большой нагрузкой на квадратный метр площади на сложных глинистых грунтах с высоким УГВ
• Монолитный плитный. Самый затратный, но в то же время самый надежный вид фундамента. Подходит для сложных глинистых грунтов разной степени пучинистости с высоким УГВ.

Ниже представлены подробные инструкции по закладке разных видов фундаментов под каркасный дом своими руками, от ленточных до плитных. Время кристаллизации бетона зависит от температуры окружающей среды. Оптимальная температура для закладки фундамента - 20-25 °C, влажность - 75-80%. Заливать бетон в дождь категорически не рекомендуется: влага замедляет кристаллизацию и уменьшает прочность конструкции. Поэтому перед началом работ нелишним будет изучить прогноз погоды на ближайшие пару недель.

Обустройство любого фундамента начинается с разметки. Важно выдержать прямые углы между всеми стенами. Проще всего это сделать с помощью лазерного уровня (нивелира).

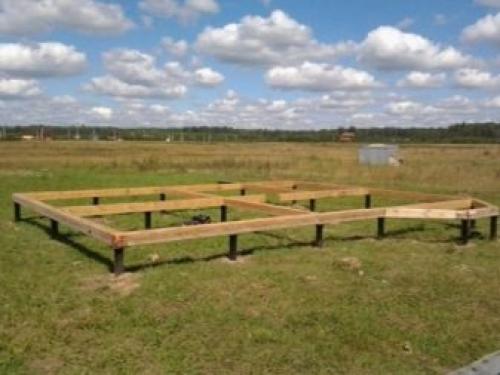

Обвязка каркасного дома на сваях. Как осуществить нижнюю и верхнюю обвязку каркасного дома?

Каркасная конструкция частного дома предполагает наличие нижней и верхней обвязки. Они необходимы для обеспечения прочности и надежности всего сооружения. При корректном выполнении и соблюдении всех тонкостей, каркасная конструкция дома прослужит вам долгие десятилетия.

Нижней обвязкой называют основание каркасной конструкции дома, собранное при помощи доски, бревна или бруса. Нижняя обвязка производится для обеспечения надежного фиксирования сооружения к фундаменту.

К монтажным работам с каркасной конструкцией можно приступать только после окончания установки нижней стяжки.

Строительные материалы

С выполнением нижней обвязки для каркасного дома вполне можно справиться самостоятельно, при этом не прибегая к услугам специалистов. При выполнении монтажных работ в строгой последовательности и соблюдении рекомендаций трудностей возникнуть не должно.

В качестве материала для нижней обвязки рекомендуется отдать предпочтение древесине хвойной породы. Хвойная порода обладает рядом достоинств, которые превосходят положительные стороны лиственной породы дерева.

Главными достоинствами хвойной породы являются:

• высокая прочность;
• достаточно продолжительный срок эксплуатации;
• водонепроницаемость;
• ровный ствол дерева.

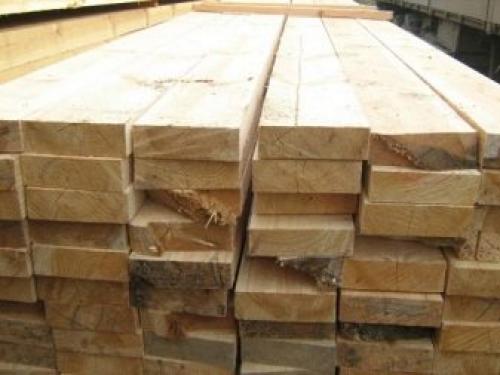

Для установки нижней обвязки чаще всего выбирают лиственницу, ель обыкновенную, пихту или сосну. Стоит отметить, что порода дерева должна быть выбрана с учетом места нахождения будущей конструкции и сопровождаемых условий окружающей среды в этом регионе.

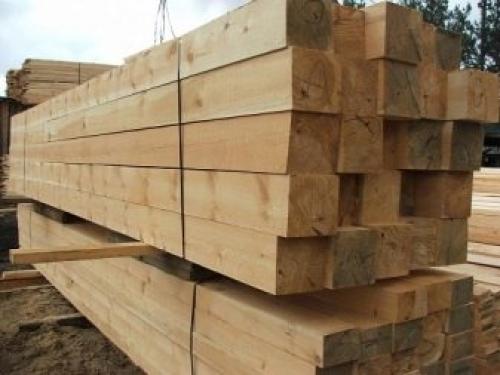

Помимо выбора породы дерева для нижней стяжки, потребуется определиться и с формой пиломатериала: брусья, бревна или доски. При выборе последнего варианта доски рекомендуется фиксировать саморезами с разным диаметром в шахматном порядке.

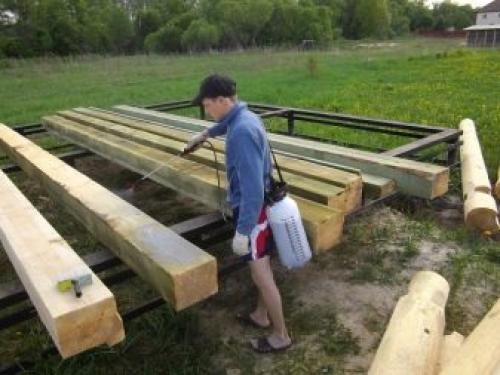

Перед началом монтажных работ все строительные материалы необходимо подвергнуть двухэтапной обработке.

Первый этап выполняется при помощи специального антисептического средства, предотвращающего гниение материала и возникновение грибковых отложений. После того, как материал подсохнет, он обрабатывается при помощи специального средства, которое называется антипирен. Оно повышает огнеупорные характеристики материала, которые препятствуют возгоранию конструкции. В связи с огромным количеством древесной смолы обработка с использованием антипирена для хвойных пород дерева является наиболее распространенной процедурой.

Обвязочная работа межэтажного перекрытия может быть выполнена своими руками. Сделать ее совсем не сложно, если следовать нашим рекомендациям.

Двойная конструкция может быть выполнена на столбчатом фундаменте или винтовых сваях.

Установка нижней обвязки

Иногда нижняя стяжка выполняется металлическим профилем, однако в случае с каркасным деревянным домом данное решение не подходит. Установка нижней обвязки каркасного дома происходит в несколько этапов:

• выбор и установка фундамента;
• подготовка необходимых строительных материалов;
• установка и соединение обвязки.

Для нижней обвязки можно выбрать и установить любой фундамент, например, засыпной вариант. Но в большинстве случаев предпочтение отдается свайному фундаменту.

Все дело в том, что для данного вида фундамента характерна быстрая установка и надежность конструкции этажа.

Еще на этапе установки свайного фундамента крайне важно осуществить проверку равномерности установленного основания и создать гидроизоляционный слой, используя рубероид или битум, а также схему. Кроме того, необходимо предусмотреть специальные механизмы крепления фундамента к нижней стяжке. Для реализации данной задачи рекомендуется использовать анкерный болт или специальную деревянную пробку.

Второй этап – подготовка необходимого строительного материала – начинается с предварительной сушки древесины . Далее необходимо подобрать угловую деталь и определить метод узла крепления: в пол дерева или лапу. Первый вариант предполагает выпиливание специального прямоугольника. Во втором варианте срез пиломатериала происходит под углом более девяноста градусов. Для изготовления выемок применяется электрический рубанок.

Для осуществления заключительного этапа установки нижней обвязки необходимо наметить углы будущей постройки. Для начала отмечается точка, принимаемая за первый внешний угол будущего сооружения. На данной точке необходимо вбить гвоздь. Таким же образом отмечаются остальные углы сооружения.

Сваи под каркасный дом. Применение свайных фундаментов

Сейчас сваи используют повсеместно в качестве альтернативы другим видам фундаментов. На железобетонные сваи ставят даже многоквартирные высотки до 16 этажей. Поэтому нет проблем установить на сваи частный дом в  один-два этажа.

В целом считается, что свайный фундамент уместен для относительно легких домов, например деревянных каркасников. А двухэтажные дома из бруса, газобетона и кирпича хозяева предпочитают ставить на бетонную плиту или ленту. Часто это еще связано с желанием сделать теплые полы в бетонной стяжке.

Но есть ситуации, когда свайный фундамент максимально эффективен.

На нестабильных грунтах, то есть на болотах, торфяниках, рядом с реками, которые постоянно выходят из берегов. В таких условиях сваи — часто единственное разумное решение.

Мы делали фундаменты на торфяниках в Новгородской, Ленинградской и Тверской областях: торф залегал на  пять-семь метров в глубину. Рабочие ходили по нему и проваливались. Сваебойная установка просто тонула — приходилось искать для нее более-менее твердые участки или сооружать специальные платформы.

Были случаи, когда люди покупали участки в сосновом лесу и не думали, что будут проблемы. Хозяевам казалось, что земля твердая. А после геологических изысканий выяснялось, что там полметра нормального слоя, а под ним болото. На одном из таких участков мы начали забивать сваю, прошли полметра, и свая просто провалилась под своим весом — будто ушла в пустоту.

Поэтому в сложных грунтах сваи приходится вбивать глубоко: нужно пройти слабонесущий слой и закрепить их в твердой почве. Иногда используют составные сваи. Например, сначала забивают сваю на шесть метров, она уходит чуть глубже торфа или болота. Потом через специальную муфту или посредством сварки к первой свае присоединяют вторую, тоже шестиметровую. Получается свая длиной 12 метров, которую углубляют до твердого основания.

На болотистых почвах делать традиционные фундаменты из бетона слишком затратно. Придется сначала осушить участок: например, выбрать экскаватором слой торфа и засыпать все песком. Но и это сомнительная затея: если кругом болото, такой песчаный островок будет все равно подтапливать. Потребуется делать сложную систему водоотведения — просто прорыть канавы по периметру участка будет недостаточно.

Так выглядят составные сваи. Те, что в заднем ряду, не заострены, так как их забивают поверх тех, что лежат в первом ряду

Фундамент, который мы делали на торфяном грунте. Участок сначала пришлось подсыпать щебнем и песком, чтобы могла работать сваебойная машина

На участках с плохими подъездами. Чтобы вырыть котлован и залить бетон, необходимо обеспечить дорогу для тяжелой техники: самосвалам с песком, экскаватору, строительным миксерам. Не всегда это возможно. Некоторые участки находятся далеко от основных дорог, а подъезды к ним разбиты. Доставить и установить сваи в таком случае зачастую легче и дешевле.

В сейсмоопасных районах. Сваи в связке с каркасной технологией дома делают его сейсмоустойчивым за счет подвижности конструкций. Монолитные фундаменты и стены при подвижках земли могут ломаться, поэтому в сейсмоопасных регионах часто делают свайное основание.

На участках с уклоном. Лента или плита в таких местах будет более затратной: нужно много бетона, чтобы выровнять уровень будущего пола. Сваи же можно просто заглубить на разные уровни и легко вывести основание дома в горизонталь.

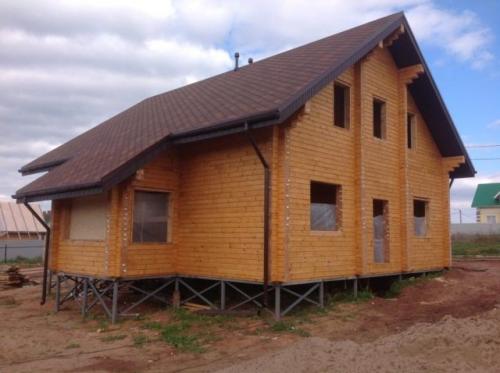

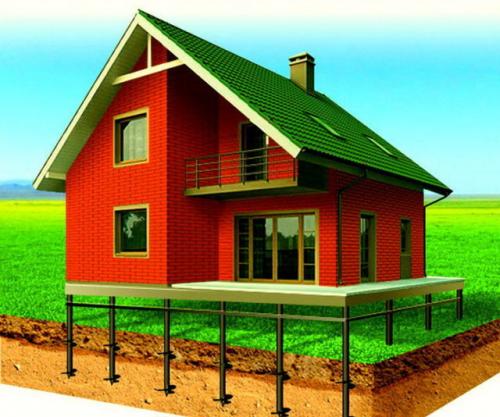

Дом на сваях своими руками. Строительство домов на винтовых сваях – общая информация

У застройщиков, возводящих строения на проблемных грунтах, пользуются популярностью винтовые опоры. Решение построить дом на сваях винтовых принимают в определенных ситуациях:

• при расположении участка строительства на сыпучих почвах, слабых грунтах, а также влажных почвах с близким расположением грунтовых вод;
• при значительных перепадах высот в районе строительной площадки, а также при возведении здания в условиях наклонного рельефа;
• при недостатке финансовых ресурсов для закупки строительных материалов, предназначенных для возведения другого типа основания;
• при необходимости осуществить строительство легкого каркасного строения или деревянного дома за ограниченное время;
• при отсутствии финансовой возможности соорудить дренажную систему в болотистом грунте для строительства дома.

От правильно выбранного вида основания зависит надежность и срок эксплуатации постройки

Винтовые сваи для дома имеют простую конструкцию и состоят из следующих элементов:

• стальной трубы, воспринимающей осевую нагрузку от постройки;
• рабочего наконечника, приваренного к концу трубы.

Постройка дома на винтовых сваях производится по определенному алгоритму. Последовательность действий:

1. Проведите исследование почвы.
2. Разработайте проектную документацию.
3. Определитесь с конструкцией и размерами элементов.
4. Рассчитайте количество опорных элементов.
5. Разметьте координаты расположения.
6. Подготовьте материалы, инструменты и оборудование.
7. Завинтите колонны в грунт.
8. Обрежьте трубы по общему уровню.
9. Приварите к трубам подпятники.
10. Смонтируйте ростверк.
11. Утеплите опорную конструкцию.
12. Стройте здание согласно проекту.

Оценим особенности технологии.

Источник: https://doma-otido.ru/stati/dom-na-svayah-svoimi-rukami-buronabivnoy-svaynyy-fundament-svoimi-rukami

Перекрытие первого этажа каркасного дома. Перекрытие первого этажа

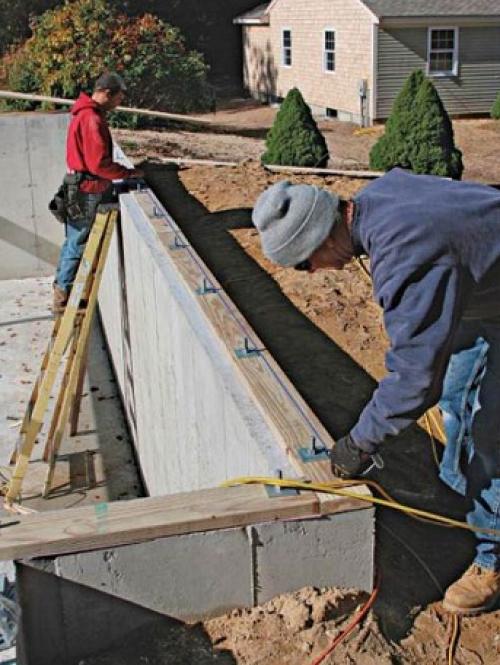

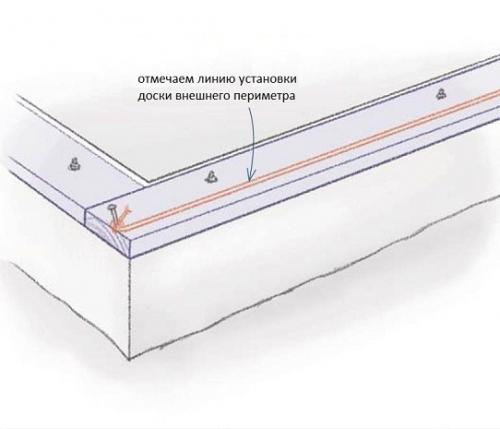

Этап начинается с разметки. Сначала отбиваете на обвязочной доске линию параллельную внешнему краю, отступив на 50 мм. Линия отмечает расположение лаг перекрытия с одной стороны и доски, которая устанавливается по внешнему периметру.

Шаг, с которым будут установлены лаги пола, указан в проекте. Для каркасных домов используется принцип кратности плитному материалу обшивки. Например, фанера или osb имеет стандартный европейский размер 2500 х 1250 мм. Правила монтажа плит рекомендуют оставлять зазор 2-3 мм, чтобы скомпенсировать изменения геометрии плит. Плиты платформы перекрытия устанавливаются перпендикулярно направлению лаг пола. Далее простая арифметика: 2500 мм плита + 2 мм зазор = 2502 мм шаг плит. Я рекомендую брать минимальный зазор в 2 мм, так как плиты редко бывают заявленных размеров. Чаще всего это 2498-2499 мм.

Лаги пола можно установить с шагом:

• 2502 мм / 4 = 625.5 мм
• 2502 мм / 5 = 500.4 мм
• 2502 мм / 6 = 417 мм
• 2502 мм / 7 = 357.4 мм
• 2502 мм / 8 = 312.7 мм

Выбор шага установки сечении лаг пола происходит на этапе проектирования и зависит от двух параметров:

1) длина перекрытия;

2) нагрузка на перекрытие.

В Северной Америке используют расчетные таблицы , с которыми работают обычные плотники. То есть для принятия решения не требуется специальной программы или знаний сопромата. Выбирается весовая нагрузка, которой будет нагружено перекрытие. Затем в зависимости от длины перекрытия предлагается доска меньшего сечения, но с более частым шагом или большего сечения, но шаг увеличивается. Ничего суперсложного в этом нет. Давайте разберемся с решением этой задача. Например, необходимо перекрыть пролет длиной 3.6 м. Нагрузка 200 кг на м2, что является обычной нагрузкой жилого помещения с мебелью и людьми, которые в нем живут. В таблице предлагается 2 варианта решения: доска сечением 50 х 200 мм и шагом 417 мм или 50 х 250 мм и шагом 625.5 мм. Какой вариант выбрать? На практике лучше выбрать вариант с меньшим шагом. Да, оба решения проходят по расчетам и пол не прогнется под вами. Но ощущение зыбкости при ходьбе будет меньше в случае с более частым шагом. Я не претендую на истину в последней инстанции. Это лишь мое мнение, основанное на личном опыте. Для себя я выберу больший расход досок, который обеспечит полу лучшие эксплуатационные свойства.

Основание для каркасного дома. Ша. Сооружение пола

В случае с бетонным полом плитный фундамент уже является основой. Когда установлен ленточный фундамент, требуются дополнительные работы по заливке бетонного пола. При этом используются легкие виды бетона, например, керамзитобетон.

Сооружение деревянного пола на свайно-винтовом фундаменте требует более сложных работ. Первоначально необходимо провести обвязку фундамента. Она выполняется с помощью бруса размером 150 на 150 мм или 150 на 200 мм. Обвязка нужна, чтобы придать фундаменту прочность, равномерно распределить нагрузку на него и создать опору для будущего пола.

Углы брусьев соединяются методом «в полдерева» (отрезается половина от толщины бруса) или «в полулапу» (брус срезается так, чтобы элементы соединения находились под углом друг к другу). После этого угол обвязки крепится к фундаменту при помощи болтов.

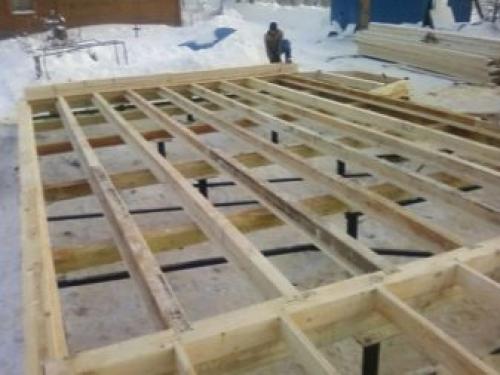

Следующим этапом после обвязки является монтаж лаг. Лаги (брусья соответствующей длины) крепятся к обвязке с помощью крепежных уголков и гвоздей на расстоянии около 60 см друг от друга. Такое расстояние необходимо, чтобы можно было разместить между лагами утеплитель пола.

Заключительные работы по сооружению пола связаны с гидроизоляцией и утеплением. Снизу к лагам с помощью саморезов крепится доска. На нее укладывается гидроизоляционное покрытие, а на него уже слой утеплителя толщиной 15-20 см. Поверх утеплителя натягивается пароизоляция, которая прикрывается фанерой или доской.

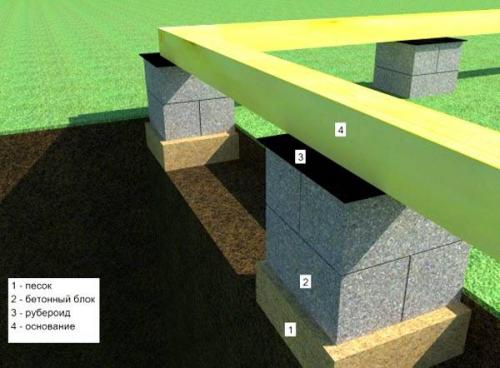

Каркасный дом на тумбах. Незаглубленный столбчатый фундамент из бетонных блоков

Для возведения небольших и сравнительно легких строений из древесины оптимальным вариантом является блочное столбчатое основание. Также идеально подойдет такой фундамент для каркасного дома. При этом все работы без особого труда можно сделать самому.

Монтаж основания из блоков 20х20х40 выполняется следующим образом:

1. Строительная площадка очищается от мусора, дерна, насаждений, имеющихся построек, затем снимается верхний плодородный слой почвы. Иногда производится песчаная засыпка участка или укладывается геотекстиль, чтобы предотвратить появление растительности в дальнейшем.
2. Производится разметка территории и определяются места под установку опор. По внутренней и наружной сторонам будущего фундамента на столбах натягиваются шнуры. Привязывая их к вставленным в грунт колышкам, следует с помощью нивелира или строительного уровня контролировать, чтобы весь контур находился в одной горизонтальной плоскости. Именно до этого уровня будет подниматься каждая опора. Столбы устанавливаются как по углам будущего строения, так и через каждые 1 – 2 метра по периметру. Следует учитывать и обязательное наличие опор под перекрытиями пола, а также в местах пересечения стен.
3. Бурятся или выкапываются ямы под установку столбов. Глубина лунок определяется в зависимости от ряда параметров, основными из которых являются вес здания и тип почвы. Если грунт устойчив, то глубина заложения фундамента должна быть около 50 см. При этом стоит учитывать, что любая опора монтируется на песчано-гравийную подушку высотой не менее 30 см, которая проливается водой и тщательно утрамбовывается. Перед установкой столбов на песок застилается рулонная гидроизоляция, например, рубероид.
4. Подготавливается цементный раствор густой консистенции. При использовании марки М400 на 1 часть цемента необходимо примерно 3 части песка.
5. Производится установка опор фундамента. При возведении столбов из блоков 20х20х40 см выполняется кладка, состоящая как минимум из двух рядов. Таким образом, на одну опору требуется минимум 4 блока – не менее двух на каждый ряд. Слой раствора для перевязки уровней должен составлять около 10 мм. Чтобы предотвратить возможные перекосы, желательно по контуру предыдущего ряда подкладывать обрезки арматуры или соответствующей толщины рейки, которые в дальнейшем можно будет убрать.
6. Когда раствор полностью затвердеет, выполняется гидроизоляция: бетонные опоры, в соответствии с технологией, огрунтовываются при помощи специального праймера, затем покрываются битумной мастикой.
7. На заключительном этапе на верхнюю поверхность опор, которая будет непосредственно контактировать со стенами будущего строения, укладывают рулонную гидроизоляцию. Рубероид, толь или стеклоизол приклеиваются непосредственно на слой мастики.

Каркасный дом своими руками . Шаг №2: Фундамент для каркасного дома своими руками

Огромное достоинство каркасного дома в том, что для его строительства подойдет практически любой тип фундамента. Единственным ограничением является тип грунта на участке и Ваши возможности.

Стоит сказать, что заложение фундамента для каркасного дома своими руками заслуживает отдельных тем обсуждения и вынесено в отдельные статьи. Тем более что типов подходящих фундаментов несколько, а какой выбрать – решать только Вам.

Здесь же я расскажу в двух словах о подходящих фундаментах для каркасного дома, и о том, в каких случаях применяется каждый из них, а также дам ссылки на подробное их описание.

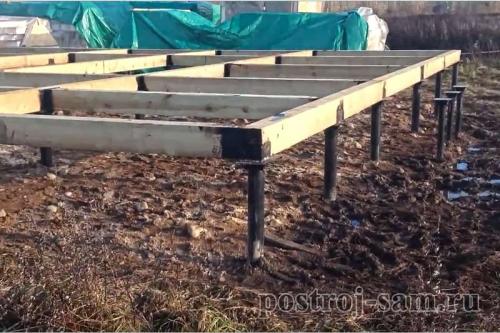

Свайно-винтовой фундамент для каркасного дома

Самым распространенным типом фундамента для каркасного дома является свайно-винтовой. Это практически самый простой и дешевый вариант для такого дома, тем более, что произвести монтаж свайно-винтового фундамента не сложно и своими руками.

Такой фундамент подходит практически для любых грунтов, кроме скалистых. Особенно хорошо подходит для болотистых грунтов, где плотные породы грунта располагаются глубоко и другие типы требуют огромных затрат.

Вообще, все плюсы и минусы свайно-винтовых фундаментов , рассмотрены в другой теме, которая поможет Вам определиться с выбором опоры для Вашего дома.

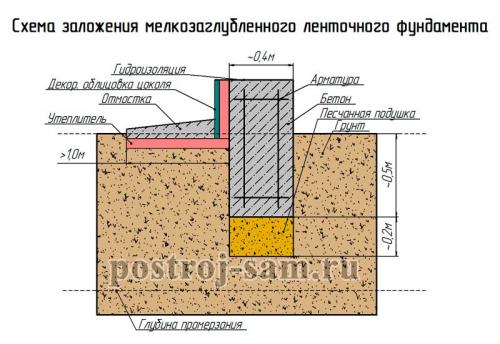

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент , так же используется для строительства каркасного дома своими руками довольно часто. Это обусловлено относительно небольшими затратами на его заложения, а также возможностью использования бетонных полов в доме.

Такой фундамент, в связи с его относительной хрупкостью, требует точного соблюдения технологии заложения.

Как правило, мелкозаглубленный ленточный фундамент используется в хороших грунтах, и категорически противопоказан на почве с очень высоким уровнем грунтовых вод и болотистых грунтах.

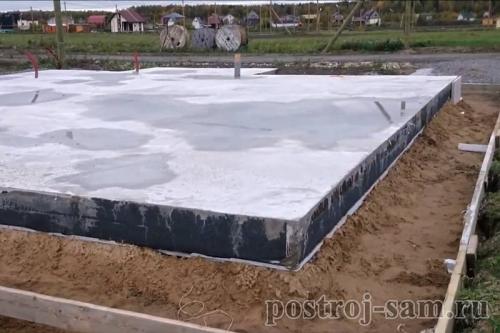

Плитный фундамент для каркасного дома

В последнее время, все большую популярность для строительства каркасного дома своими руками набирает плитный фундамент. Не смотря на его не малую стоимость, у него присутствуют очевидные плюсы, такие как универсальность, надежность, долговечность, а также его можно использовать как черновой пол в доме и не тратиться на него отдельно.

Частенько, вместо классической монолитной плиты используют плитный фундамент с ребрами жесткости. Это позволяет немного сэкономить на заложении, а также усиливает всю конструкцию в целом.

Сваи под дом своими руками. Установка свай: последовательность

Если вы не хотите допустить ошибок во время самостоятельного закручивания, то правильное расположение опор гарантирует вам 90% успеха.

Установка свайно-винтового фундамента отличается тем, что разметку местоположения будущих опор правильнее производить не до начала работ, а в процессе их выполнения. Это позволит расположить их в строгом соответствии с размерами будущего дома, бани или любой другой постройки.

Дело в том, что предварительная разметка фундамента не всегда позволяет выставить сваи в точном соответствии друг относительно друга. Поэтому разметку необходимо производить, начиная с определения местоположения какой-либо угловой точки будущей постройки.

Для наглядности представим схему свайного фундамента габаритами 6*6 метров.

Порядок установки свай на схеме пронумерован. Первой будет ввинчена №1, расположенная в правом верхнем углу схемы.

Под №1, в установленном месте, с помощью лопаты или бура роем приямок, диаметр которого примерно равен диаметру лопасти сваи. Глубина приямка должна составлять 20-30 см. Некоторые делают больше, но особой необходимости в этом нет. Наоборот, слишком большая глубина приямка мешает выдерживать правильное расстояние между сваями.

Hotmotor:

Сперва делали углубления садовым буром (50-80 см), затем устанавливали сваи. Я наживлял, друг контролировал уровнем. Дальше ввинчивали вместе.

Первую ввинчивать проще всего. Во время работы достаточно контролировать вертикальный уровень сваи (для этого лучше всего использовать магнитный уровень). Если вы работаете втроем, то один человек с помощью уровня контролирует положение сваи в пространстве, а два других – ввинчивают опору в землю.
