Как проволокой вязать арматуру для свай своими руками. Отличие ростверка от ленточного фундамента

Как проволокой вязать арматуру для свай своими руками. Отличие ростверка от ленточного фундамента

Достоинством свайного фундамента является опирание на пласты с гарантированно высокой несущей способностью. Например, если для ленточного фундамента на насыпных, подрабатываемых, болотистых почвах потребуется огромный бюджет, чтобы пройти их насквозь, сваи обойдутся в 10 – 15 раз дешевле. Однако на них сложно опереть мелкоформатные стеновые материалы, поэтому оголовки связываются монолитными балками, на которых кладка или венцы сруба возводятся без проблем.

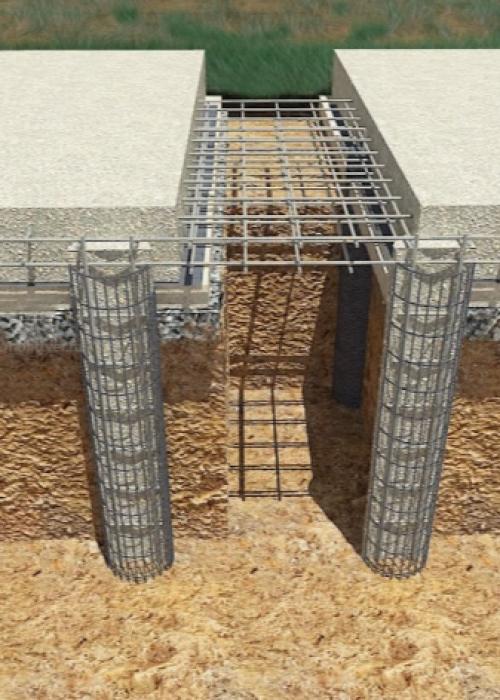

Общим у ленточного фундамента и ростверка является только чертеж, эксплуатационные характеристики разные:

• вертикальный изгибающий момент в лентах, опирающихся на грунт всей подошвой – явление крайне редкое, у ростверка – это норма;
• грунты при вспучивании стараются порвать, вытолкнуть ленту МЗЛФ на поверхность, балки на сваях отделены от земли 15 – 20 см воздушной прослойкой или пенополистиролом, воспринимающим указанные нагрузки на себя;
• поэтому лента армируется в обоих поясах одинаково, в ростверке усиливается нижний слой арматуры, верхний – над ними (только в зонах растяжения, с которым бетон справиться без растрескивания не может).

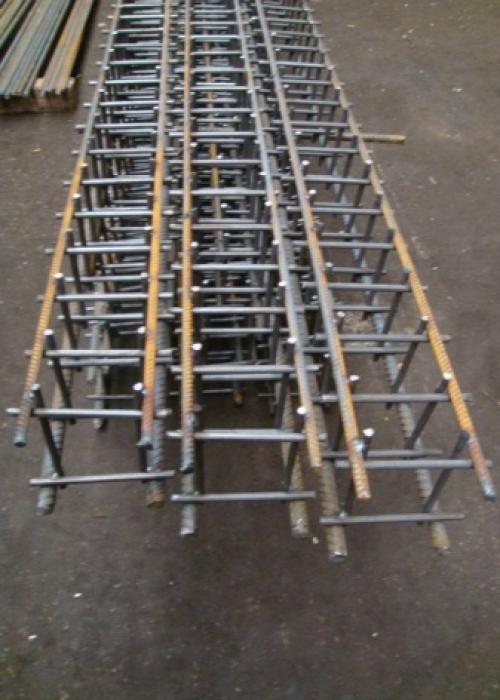

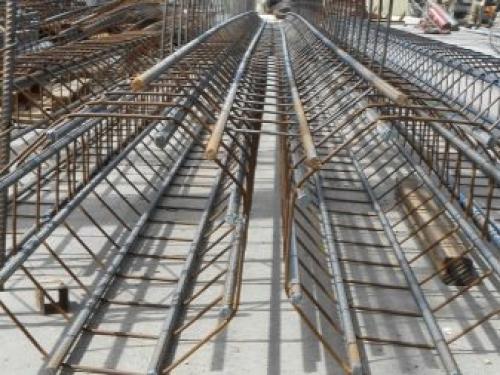

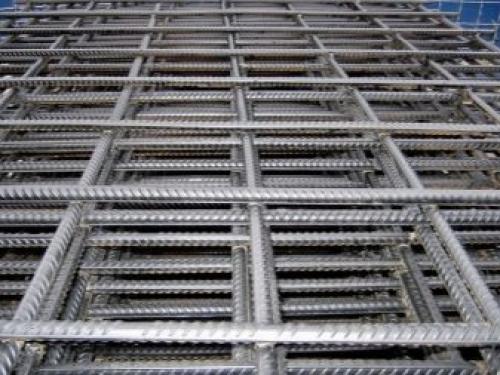

Арматурный каркас в любом ж/б изделии как раз и предназначен для компенсации растяжений. Популярные у индивидуальных застройщиков композитные арматуры имеют слабую адгезию с бетоном, сильно растягиваются, что приводит к раскрытию трещин.

Поэтому специалисты рекомендуют создавать арматурный каркас исключительно из стальных стержней 8 – 14 мм периодического сечения (в продольном направлении), прутков 6 – 8 мм гладкого сечения (хомуты, поперечные, вертикальные скобы).

Оптимальным вариантом является класс А400 (старая маркировка А3). Что полностью соответствует указаниям СП 24.13330 (фундаменты свайные), СП 63.13330 (ж/б, бетонные конструкции).

Как вязать проволоку к столбу. Как натянуть проволоку между столбами. Натягивание проволоки

Вслед за надежной установкой краевых столбов на винограднике можно навешивать проволоку. Если шпалера сооружается в одни срок, то целесообразно натянуть сначала одну про­волоку (обычно нижнюю). Проволока образует прямую линию, по ко­торой забивают промежуточные колья.Для размотки проволоки при натягивании ее вдоль ряда очень удобно пользоваться мотовилом. В конце ряда проволоку обводят вокруг столба, образуя петлю длиной около 90 см. Петля удерживается на со­ответствующей высоте четырехсантиметровыми скобами, частично вби­тыми с каждой стороны столба.

Если проволока еще не натянута, то трудно обвить вокруг нее свободный конец достаточно туго, чтобы пре­дотвратить скольжение петли при последующем натягивании проволо­ки. Это затруднение можно устранить, если закрепить проволоку бесе­дочным узлом. Проволочный узел делается так же, как узел из веревки или каната. Затягивают узел резким подергиванием проволоки.

Проволоку натягивают рукой, чтобы устранить чрезмерное прови­сание, и прикрепляют на соответствующей высоте к столбу, стоящему на другом конце ряда. При обрезке проволоки оставляют конец длиной около 90 см для образования петли. Конец проволоки зажимают пло­скогубцами и туго натягивают.

После этого конец обводят вокруг стол­ба и закручивают вокруг проволоки, образуя петлю. Для закручивания проволоки необходимо: а) круто изогнуть проволоку в 5 см от ее конца, б) прижать конец к натянутой проволоке и сильно зажать плоскогуб­цами, несколько отступив от изгиба на свободном конце, б) закрутить свободный конец вокруг проволоки.

Закручивание проволоки облегчается, если пользоваться несложным инструментом — специальной закруткой в виде железной пластины. У конца пластины должно быть отверстие, в которое свободно входила бы проволока.

Конец проволоки пропускают в от­верстие закрутки и наматывают его на натянутую проволоку. В это вре­мя обе проволоки крепко зажимают плоскогубцами, закончив наматы­вание конца, проволоки скручивают в обратном направлении, чтобы исключить скольжение.

Для этого закрутку помещают между прово­локами вблизи скрученного участка. На расстоянии около 8 см от за­крутки сжимают проволоки плоскогубцами и вращают закрутку в на­правлении, противоположном вращению при наматывании свободного конца.

Натянутые проволоки прикрепляют на соответствующей высоте к промежуточным столбам или кольям четырехсантиметровыми скобами. Скобы забивают не до конца, чтобы проволока свободно перемещалась в них при подтягивании ее в последующие годы. Проволоку лучше под­вешивать с наветренной стороны кольев, чтобы скобы не были сорваны сильными ветрами.

Верхние проволоки шпалеры несут менее значительную нагрузку, поэтому они могут быть меньшего диаметра, чем нижние, но не менее 1,8 мм. На вертикальной шпалере верхние проволоки нужно за­креплять так же, как и нижние.

Верхние проволоки на шпалере с ши­роким наклонным козырьком прикрепляют 2,5-сантиметровыми скоба­ми. Скобы никогда не забивают до конца.

Как вязать проволоку шуруповертом. Как вязать арматуру на фундамент

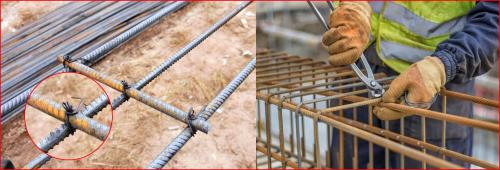

Порядок действий при вязке арматуры крючкомТак как чаще всего при вязке арматуры используют крючок, расскажем как им работать. Нарезанные куски вязальной проволоки нужной длины складывают пополам, чуть изгибают (загибают примерно треть длины). Просовывают согнутой стороной под место соединения (по диагонали). В образовавшуюся петлю вставляют крючок, свободные концы, которые находятся с другой стороны, тоже заводят на крючок, загибают.

Тут нужно определиться с тем, насколько плотно затягивать узел. Нельзя перетянуть — проволока лопнет, и нельзя допустить, чтобы арматура болталась. Она должна прилегать плотно. Узел должен находиться не сбоку, а четко над местом пересечения. Потому крючок держите над крестовиной.

Есть небольшая хитрость, которая позволит хорошо притянуть прутки друг к другу и закрепить их. Примерно перед двумя-тремя последними витками, крючок нужно с усилием потянуть на себя, растянув проволоку. И с натяжением сделать последние витки. За счет эластичности проволока немного растягивается, узел получается плотнее, арматура хорошо притянута.

Есть еще один способов вязки арматуры. Он отличаются только способом фиксации свободного конца на крючке: проволоку заводите немного за крючок и начинаете крутить. Описанный первым, кажется, — самый удобный. В том плане, что одна рука остается свободной, ею можно придерживать арматуру.

Узел должен быть ровно над местом соединения прутков арматуры

После того, как сняли петлю, все концы загибаете под соединение — так они не будут мешать, и вы не поранитесь и не порвете одежду во время дальнейшей работы.

Нет такого процесса, который наш человек не попытается модернизировать на свой лад. Вот и вязка арматуры намного ускоряется с использованием обычного шуруповерта. Предварительно изготавливается крючок, закрепляется в держателе, выставляется самая маленькая скорость вращения.

Порядок действий такой же, как при использовании обычного крючка. Только после того, как закрепили свободные концы проволоки на крючке, на пару мгновений включаете шуруповерт. Затянув петлю, отключаете инструмент и снимаете ее с крючка. Попрактиковавшись, можно делать одну вязку за секунду.

Связать арматуру можно монтажными пластиковыми хомутами. Их также просовывают под соединение наискосок, вдевают конец в фиксатор и затягивают. Все происходит быстро.

Но насколько будет долговечным соединение при помощи пластиковых фиксаторов — вопрос. Пластику в стяжке, скорее всего, ничего не будет: он химически нейтрален. Но, он имеет приличный коэффициент удлинения. То есть, при длительной статической нагрузке он потянется. Прутки начнут «гулять», что может привести к разрушению стяжки. В сочетании с тем, что хомуты стоят дороже (пусть и не намного), этот вариант не выглядит таким уж привлекательным.

Процесс связывания предусматривает использование тонкой стальной проволоки, нарезанной на куски, чтобы надёжно зафиксировать места пересечений арматурных полос. Сегодня производители предлагают три вида готовых вязальных крючков для выполнения армопоясов: ручной, винтовой и механический.

Как вязать арматуру. Возможно Вам нужно:

Армирующие элементы собирают из рифлёной стальной арматуры. Чаще всего для этого используют арматуру классов А II и AIII. Соединение её элементов в пространственный арматурный каркас производят двумя способами — электрической сваркой или вязальной проволокой.

Несмотря на то, что сварка позволяет сварить каркас быстрее, чем это можно сделать вязкой, чаще применяют второй метод. Причин этому много:

1. Электросварка нарушает кристаллическую решётку металла, в этих местах он менее прочен, и возникающие напряжения при становлении бетона разрывают часть сварных соединений. Итог — железобетон ослабляется.
2. Сварная конструкция является более жёсткой в сравнении с вязаной, подвижки арматуры при виброуплотнении и застывании бетона (приспосабливаемость под изменяющиеся нагрузки) здесь невозможны. Поэтому часть порывов происходит и по причине жёсткости армокаркаса.
3. Трудоёмкость сварки меньше, но более высокая оплата труда квалифицированного сварщика, аренда сварочной техники и значительный расход электроэнергии делают затраты на сварку более высокими по сравнению с вязкой.
4. Для сварки арматуры можно использовать только специальную, имеющую в маркировке букву «С». Поиск её добавляет забот организаторам строительства.
5. При наличии в бетонной конструкции влаги корродируют в первую очередь места сварки. Образующаяся ржавчина своим объёмом разрывает бетон, ещё больше обнажая арматуру для усиления коррозии. Примером могут быть старые бетонные столбы, полностью разрушенные ржавчиной сварных каркасов внутри них.
6. Сваркой можно соединять арматуру толщиной не более 20 мм.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/vsyu-li-armaturu-nuzhno-vyazat-svyazyvanie-armatury-vyazalnym-pistoletom-za-i-protiv

Арматурный каркас для буронабивных свай своими руками. Особенности устройства и изготовления каркаса для буронабивных свай

Буронабивные сваи сегодня стали популярны как при возведении частных домов, так и для основания многоэтажных зданий и строений. Благодаря особенностям устройства и изготовления каркаса они имеют высокие эксплуатационные характеристики.

Виды и устройство каркасов

Основой буронабивной сваи служит бетонное тело и каркас из арматурных стержней. Основная функция армокаркаса – обеспечение высокого уровня надежности фундамента постройки, стойкости к воздействиям механического типа. Выбор необходимого вида армокаркаса зависит от условий местности постройки и её типа.

Строительная арматура и проволока – ее основные составляющие. Типы проката, используемые в изготовлении каркасов из арматуры разнообразны: рифленые, гладкие, упрочненные вытяжкой и воздействием температур, произведенные холодным или горячим методом. Для промышленного производства сырьё берётся высочайшего качества, поскольку от него зависит прочность бетонного основания. Диаметр заготовок может быть любым в зависимости от требуемых параметров стойкости и надежности будущего строения.

Армокаркасы бывают двух видов:

• пространственные (объемные);
• плоские.

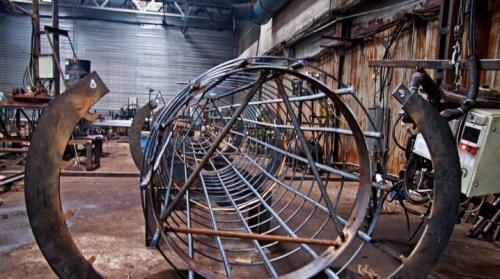

Каркасы объемного типа – это в основном конструкция округлого или квадратного вида из продольных арматурных прутьев. В округлом армокаркасе вокруг этих прутьев арматура крепится по спирали. Между собой продольные и спиральные прутья связываются вязальной проволокой либо свариваются. Объемные каркасы квадратного вида состоят из решеток, которые соединены между собой стержнями арматуры. Стержни прикрепляются к плоскости заготовленной решетки под прямым углом.

Плоский армокаркас – это система поперечных и продольных металлических стержней. Согласно строительным нормам прутья должны быть соединены между собой при помощи любого вида других прутьев: поперечного, наклонного, непрерывного типа. Плоские каркасы могут использоваться как законченный компонент строительства, так и заготовки для дальнейших этапов работы. Это может быть сборка в объемные каркасы, изгибание, вырезка элементов, порезка.

Обязательным элементом строения арматурного каркаса является выпуск. Это конец базового продольного стержня, который проходит через всю конструкцию. Арматурный выпуск берёт своё начало в бетонном теле, а последним перекрытием здания заканчивается. Тем самым обеспечивается непрерывность металлического стержня.

Нормативные требования

При изготовлении арматурных каркасов рекомендуется ориентироваться на СНиПы, ГОСТы и СП. Информация будет полезна тем, кто желает, чтобы работы по закладке свайного фундамента были выполнены на высоком уровне.

В соответствии со СНиПом армокаркас должен состоять из шести стержней не менее 18 мм диаметром. Продольные арматурные стержни должны располагаться по все длине окружности сваи равномерно. Наименьшее допустимое расстояние между ними 40 мм. Материалом служит сталь класса А400. Ко всему прочему, для каркаса необходимы пластмассовые фиксаторы из трубы диаметром 90 мм и длиной 70 мм. Такие правила обязательны для строительства больших зданий и сооружений.

При сооружении фундамента частной постройки требования проще. Диаметр арматуры должен быть в районе 10-12 мм, но не более 30 мм, а количество стержней – от 4 до 6 штук.

Стоит отметить, что по нормам установка буронабивных свай в зимнее время года на обводненных грунтах возможна при температуре выше -10°С. В ситуации, когда температурный режим ниже требуемой отметки, проведение работ возможно только после принятия решения по использованию вспомогательных технологий.

Как правильно закручивать проволоку. 4 идеи, как сделать инструмент для скрутки стальной проволоки

Чтобы надежно зафиксировать проволоку на бетонном или металлическом столбе, ее обычно скручивают с помощью плоскогубцев или другим подручным инструментом. Однако не всегда это удобно. Предлагаем вашему вниманию самодельные приспособления, которые намного упростят задачу.

Для фиксации сетки между столбами натягивается проволока в несколько рядов. И эту проволоку нужно надежно зафиксировать.

Вот с этой задачей и справится наша самоделка.

Также данный инструмент пригодится, если нужно натянуть и зафиксировать стальную проволоку, натянутую между столбами уличной сушилки (вместо бельевой веревки).

Советуем также прочитать: как своими руками сделать.

Что потребуется для изготовления самоделки?

Да, собственно, то, что есть практически в любой домашней мастерской или в гараже.

Основа самоделки — кусок металлической трубки (алюминиевой, медной или стальной) с толщиной стенки не менее 2-3 мм.

Из основного инструмента для работы потребуются:

• ножовка по металлу или болгарка с отрезным диском;
• слесарные тиски или струбцина.

Приступаем к работе

Зажимаем трубку в слесарные тиски или фиксируем к столу с помощью струбцины.

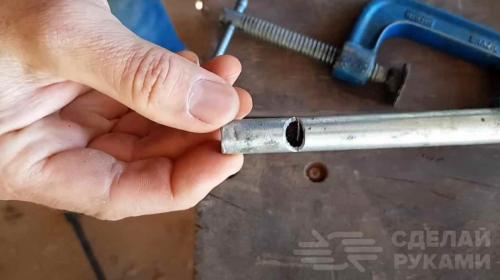

Затем ножовкой по металлу или болгаркой надо сделать один вертикальный пропил и один — под углом.

Вот, собственно, и все, что нужно сделать.

Как эта штуковина работает?

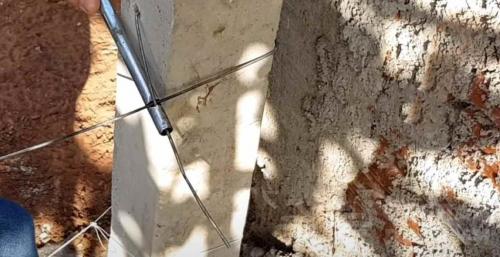

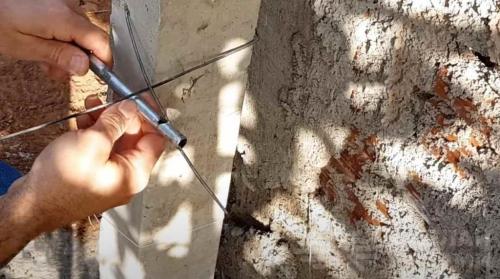

Проволоку обматываем вокруг столба таким образом, чтобы край проволоки был перпендикулярен натянутой ее части.

Край проволоки вставляем в трубку.

Потом вставляем в прорезь натянутую часть проволоки. Чтобы было понятнее, что и как, посмотрите фото ниже.

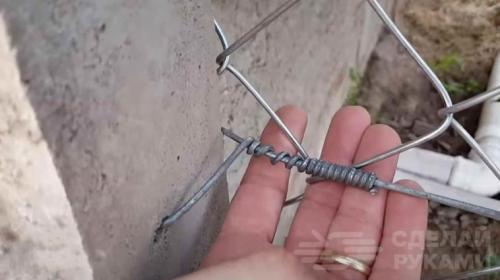

После этого делаем скрутку проволоки — получается качественно. Как видите, ничего сложного.

Chaveta para fazer cerca de arame farpado, arame liso, alambrado, tela

Инструмент для закручивания стальной проволоки из металлической полосы

В данном обзоре автор показывает, как изготовить своими руками простой инструмент, с помощью которого можно будет без особых усилий закрутить концы натянутой между столбами стальной проволоки.
