Как легко сделать армокаркас для армопояса. Монтирование опалубки

В зависимости от типа материала, из которого возведены стены дома, опалубка для армопояса изготавливается из кирпича, дерева, OSB-плит, или U-образных блоков.

В случае съемной опалубки, ее сооружение производится обычно прямо на месте. Она монтируется из доски толщиной не менее 20 мм и шириной до 200мм. Обработанная сторона доски устанавливается внутрь каркаса. Влажность дерева должна составлять не менее 25%, при необходимости его можно смочить водой. Алгоритм проведения работ следующий:

Опалубку сколачивают гвоздями, длина которых подбирается таким образом, чтобы с обратной стороны гвоздь можно было загнуть. Гвозди забиваются с внутренней стороны наружу.
Соединяя доски при помощи брусков с интервалом от 50 см до 1м, сооружают щиты нужной высоты.
Щиты крепятся ниже края стены на 5 -10 см с помощью саморезов. Для надежности крепления, соединяющие щиты бруски можно делать длиной метр и более, и закреплять их к стене на несколько саморезов (такой вариант продемонстрирован на фото ниже).
Чтобы бетонная смесь не раздавила опалубку, сверху щиты скрепляются между собой брусками с интервалом в 1 метр;
Чтобы сделать армопояс правильно, в процессе сооружения опалубки необходимо постоянно проверять горизонтальность и вертикальность конструкции с помощью уровня или ватерпаса.

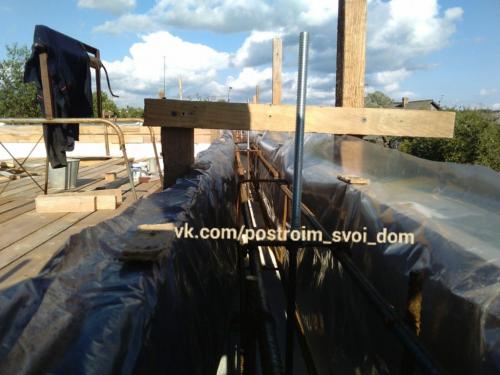

Во избежание просачивания раствора через щели, доски необходимо плотно подгонять друг к другу, изнутри обить пленкой, либо запенить щели монтажной пеной.
При отсутствии пленки, чтобы бетон не прилипал к дереву, внутреннюю поверхность опалубки можно промазать гидрофобной смазкой или отработанным маслом.

Как сделать армопояс. Специфика построек из газобетонных блоков

Как строительный материал газобетон обладает достаточно высокой прочностью на сжатие, стена из него может выдерживать помимо собственного веса также и дополнительную нагрузку. В то же время сложенные блоки достаточно чувствительны с сосредоточенным воздействиям и эксцентриситету, поэтому в зоне опирания кровли и перекрытий требуется организация слоя, равномерно распределяющего массу возложенных конструкций по всему сечению стены.

У сейсмопояса есть и иная функция — обеспечение достаточной жёсткости крепления. При сооружении кровли требуется устройство мауэрлата — жёсткой балки, к которой крепятся фермы или стропильные ноги, а иногда также и балки чердачного перекрытия. Сам мауэрлат легко справляется с задачей распределения веса, однако напрямую к газобетону его крепить нельзя, иначе крепёж со временем ослабнет из-за действия ветровых нагрузок и естественной хрупкости материала.

Традиционно армопояс выполняют из армированного бетона, что сулит ряд проблем, из которых самая главная — нарушение непрерывного теплового контура. В связи с этим требуется обеспечить терморазрыв, что в случае построек из газобетона сделать не так просто — действует строгое ограничение по эксцентриситету нагрузок. Плюс ко всему, армопояс необходимо заливать перед консервацией коробки на зиму, иначе под действием объёмной усадки кладки возможно образование трещин в области проёмов, которые обратно не закроются.

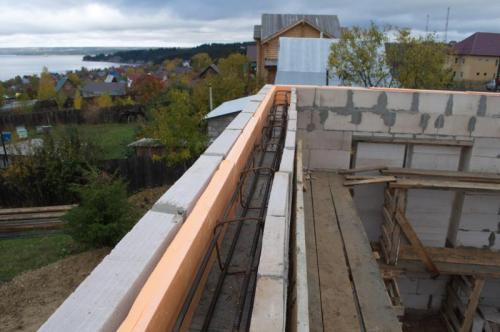

Как залить армопояс под крышу. Армопояс под крышу для газобетонного дома: варианты изготовления, технология установки своими руками

Армопояс — монолитная конструкция в виде замкнутой обвязки, которую делают из стального арматурного каркаса, залитого бетоном.

Когда возникает вопрос, нужен ли армопояс под крышу, решение принимают, исходя из материала стен и устройства крыши. В деревянном доме армопояс не нужен, а в доме из газобетона без него не обойтись. В двухэтажных домах из газобетонных блоков делают армопояс между этажами и в последнем ряду кладки под крышу. В одноэтажном достаточно сделать один под мауэрлат.

В некоторых случаях мауэрлат не укладывают совсем, и стропила опираются прямо на армопояс, который забирает всю нагрузку на себя. О всех нюансах к ак сделать армопояс под мауэрлат в доме своими руками мы рассказали в отдельной статье.

Назначение и функции армопояса под мауэрлат

Опорные балки, или мауэрлат — важный элемент кровли, который обеспечивает равномерное распределение и передачу нагрузки со стропил на стены. Мауэрлат на газобетоне нельзя просто уложить по периметру стен, его необходимо закрепить. Газобетон — хрупкий материал с низкими показателями прочности, а мауэрлат должен располагаться на прочном и устойчивом основании. В качестве основания под мауэрлат готовят армопояс.

Из-за ветровой и снеговой нагрузки стропила сильно распирает в стороны. Они давят на мауэрлат, который передает нагрузку дальше на стены.

Армопояс в доме из газобетона соединяет крышу со стенами и, благодаря распределению нагрузки, защищает несущие стены от появления трещин.

Нельзя закреплять мауэрлат шпильками или анкерами напрямую в газобетон, иначе от точечной нагрузки он начнет крошиться, и ослабнут крепления. В таком случае сильный ветер может сорвать мауэрлат с расшатанных креплений вместе с крышей.

Монолитная железобетонная лента гораздо прочнее газобетонных блоков, поэтому мауэрлат крепят к армопоясу.

Армопояс работает в качестве ребра жесткости и защищает стены здания от деформаций при слабой сейсмоактивности, то есть землетрясениях. Не зря его второе название — сейсмопояс, а в официальных документах пишут «антисейсмический пояс» (Свод правил «Строительство в сейсмических районах») .

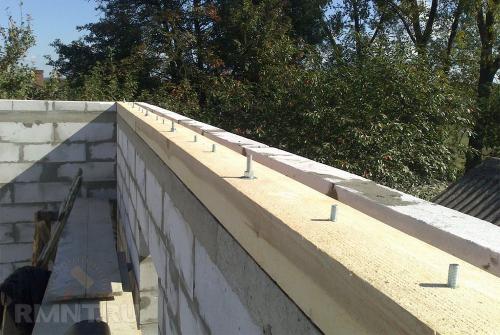

В процессе заливки армопояса по всей его длине к опалубке крепят шпильки, либо в уже застывшем бетоне бурят отверстия и крепят мауэрлат анкерами. Основная функция армопояса под мауэрлат — обеспечить устойчивость кровли без нарушения целостности стен.

Армопояс обеспечивает общую конструктивную прочность здания, защищает стены от появления трещин в самых опасных местах. Углы окон, дверей являются концентраторами напряжений, и именно оттуда в первую очередь начинают идти трещины. Армопояс связывает стены в единое целое, частично компенсирует просадки фундамента, удерживает коробку дома от деформации.

Размеры и характеристики армопояса

Ширина и высота армопояса — важные расчетные показатели, от которых зависит правильное распределение нагрузки, рассчитывать которые лучше с привлечением специалиста.

Можно делать армопояс той же ширины, что и стена. Однако, если толщина стены значительная (40-50 см), заливать армопояс той же ширины нецелесообразно по двум причинам. Во-первых, образуется мостик холода по всему периметру дома. Во-вторых, бетон стоит дорого, работы по бетонированию тяжелые и дорогостоящие.

Специалисты утверждают, что минимально возможное сечение армопояса — 10 см в ширину и 15 см в высоту. А оптимальным и достаточным для правильного распределения нагрузки в большинстве случаев будет сечение от 15 см в ширину и 20 см в высоту.

Для заливки армопояса нужно использовать бетон с высокими показателями прочности, так как прочность — ключевой показатель качества бетона. Марки и классы отражают именно этот показатель. В соответствии со строительными нормами для армопояса допустимо использовать бетон класса В12,5 или выше, что примерно соответствует марке М200. Однако экономить на классе бетона — не лучшее решение. Стоит взять бетон более высокого класса прочности, в идеале B22,5 и выше.

Армирование армопояса для дома из газобетона производят:

стальной арматурой с сечением не менее 10 мм класса АIII для продольных периодических стержней;

гладкими прутами с сечением от 8 мм для поперечных элементов;

вязальной проволокой сечением 3 мм для соединения каркаса.

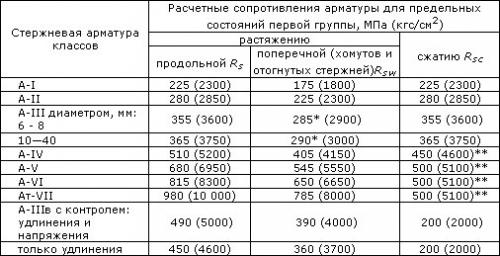

Современная стеклопластиковая арматура не в состоянии заменить стальную при изготовлении армопояса. Стальная арматура имеет лучшие показатели жесткости и упругости, что наиболее важно для нагрузок армированного пояса, поскольку его основная задача — обеспечить жёсткость конструкции.

Варианты изготовления армопояса

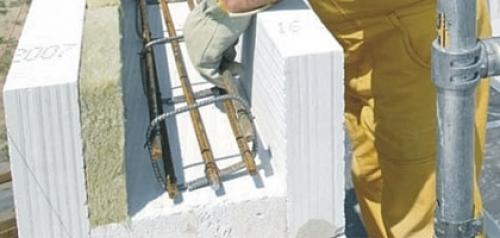

Самый простой вариант обустройства армопояса — использование заводских U-блоков из газобетона, внутри которых армируется стальной каркас.

Плюсы :

простота укладки;
небольшой расход бетона;

Имитация U-блоков из перегородочных блоков различной толщины — вариант посложнее, который требует больше времени и труда для укладки. Преимущества этого метода укладки — возможность самостоятельно регулировать количество бетона и размер стального каркаса. Этот метод позволяет качественно утеплить армопояс и не требует снимать опалубку.

Армокаркас фундамента. Что такое арматурный каркас для фундамента

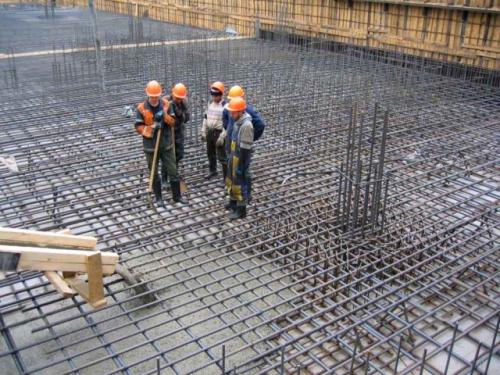

Арматурный каркас для фундамента – металлический каркас, собираемый из арматурных прутьев нужного диаметра. Основной функцией такой основы становится равномерное распределение нагрузки, которое препятствует деформации. Для каждого типа фундамента используется своя форма конструкции. Армокаркас в сочетании с бетоном обеспечивает прочность основания постройки. Он изготавливается промышленно либо собирается на месте. Сделать его самостоятельно поможет подробная инструкция; также важно знать, чем он отличается от других типов, применяется ли сварка при сборке и др.

Какова роль арматурного каркаса

Каркас собирают из гладких или рифленых стальных прутьев различного диаметра. Чаще применяются рифленые – они обеспечивают качественное сцепление с бетоном.

Назначение определяется в зависимости от типа строительства:

при проведении монолитных бетонных работ обеспечивает прочность железобетонного основания;
при постройке свайного и ленточного фундаментов в ход идут пространственные каркасы;
при возведении на небольшой площади, в условиях тесной городской застройки;
в целях увеличения прочности конструкции;
в целях ускорения процесса монтажа фундамента;
для стяжки полов.

Арматурный каркас — очень важная часть при создании прочного и долговечного фундамента

Каркас – несущий «скелет», придающий конструкции жесткость, особенно при создании различных пространственных конструкций. Его прочность зависит от:

вида применяемых арматурных прутьев;
диаметра прутьев;
количества используемых прутьев;
метода скрепления.

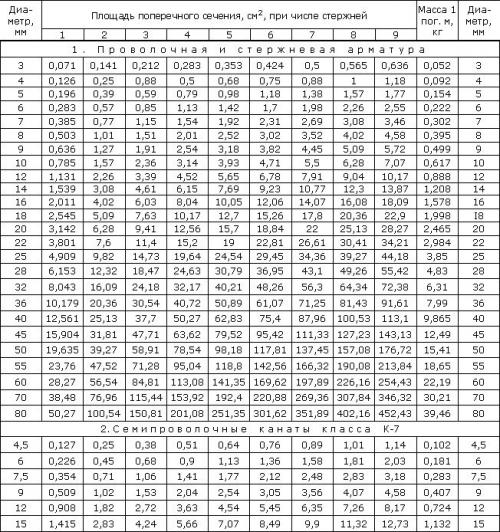

Решающее значение имеет диаметр арматуры, поскольку от него зависит прочность. Наибольшее распространение имеют стержни диаметром 12 миллиметров, то есть А-12. В малогабаритном строительстве применяют А-13.

Выбор каркаса в зависимости от типа фундамента

Каркас выбирают, ориентируясь на тип возводимого фундамента:

Плитный фундамент. Применяется плоская конструкция из 2 сеток. Они монтируются на расстоянии, равном площади будущего фундамента.
Свайный фундамент. При буронабивной разновидности свайного или свайно-ленточного фундамента используется схема из 3-4 арматурных прутьев, скрепляемых хомутами. Часто применяются готовые каркасы промышленного производства.

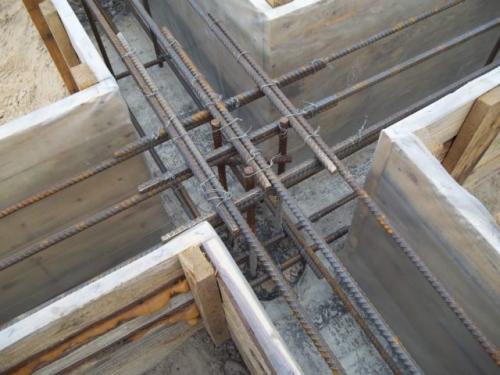

Каркас из арматуры для ленточного фундамента. В большинстве случаев применяется конструкция в 2 пояса. При минимальных навыках строительства монтаж проводят самостоятельно.

Бетон выполняет функцию противодействия сжатию, а арматурный каркас берет на себя все растягивающие нагрузки и различные деформации

Арматурные каркасы могут быть произведены на заказ промышленным способом либо смонтированы своими силами. При возведении многоэтажного или другого крупномасштабного строительства рационально использовать готовый. Это значительно сэкономит время и силы.

Разновидности арматурных каркасов

Существует 2 основных типа арматурных каркасов:

плоские; собираются из продольных и поперечных стержней, скрепляемых вязальной проволокой;

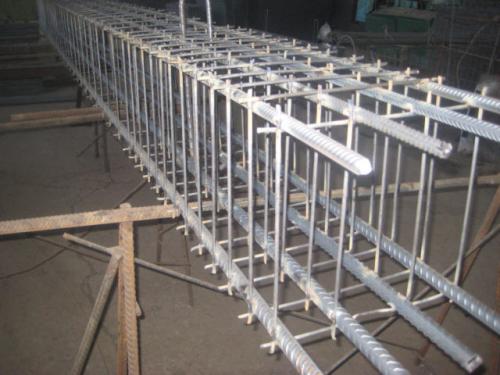

пространственные; имеют три размера: длину, ширину и высоту.

Классификация по методу сборки:

собираемые вручную, при помощи проволоки и специального крючка;
изготавливаемые с помощью сварки;
изготавливаемые автоматизированным методом – с помощью вязального пистолета .

Вид и размер определяется индивидуально в зависимости от технологических условий.

Особенности арматурного каркаса для ленточного фундамента

Этот каркас широко применяется при разных типах строительства. Перед сборкой важно помнить:

Арматура с ребристой поверхностью обеспечивает максимально качественное и прочное сцепление с бетоном

высота каркаса больше, чем ширина;
применяется исключительно гибкое соединение проволокой или пластиковыми хомутами;
важно продольное растяжение.

Арматурный каркас для ленточного фундамента собирают прямо на месте или, если не позволяет площадь траншеи, отдельно.

Каркас для плитного основания

Конструкция плоского каркаса плитного основания подразумевает наличие двух сеток. Они образуют монолитное основание из ребристых стержней диаметром от 12 до 14 миллиметров.

Технологические особенности:

площадь арматурной основы равна размерам фундамента;
соединение осуществляется перемычками из уголков или пластиковых труб.

При таком армировании каркас обеспечивает равномерное распределение нагрузки.

Опалубка для армопояса из газобетона. Расчет армированного пояса

Перед тем как начинать необходимые работы по устройству армопояса на стены дома, под балки перекрытия или мауэрлат, следует сделать расчеты нагрузок и определиться с геометрическими характеристиками возводимого защитного элемента.

Каждый конкретный вариант требует индивидуального расчета в зависимости от материала перекрытий, типа балки пояса. Если же обобщить, и взять в качестве примера стандартную коробку из газобетона с деревянными межэтажными перекрытиями , то на изготовление армопояса уйдет минимум затрат и материалов.

По общепринятой практике толщина пояса берется такая же, как и непосредственно толщина самой стены, притом, что его высота в среднем задается от 150 до 300 миллиметров. В качестве образца минимального арматурного каркаса выступает конструкция — по два прута диаметром 10-12 миллиметров снизу и сверху, скрепленных рамками из прута 6-8 миллиметров.

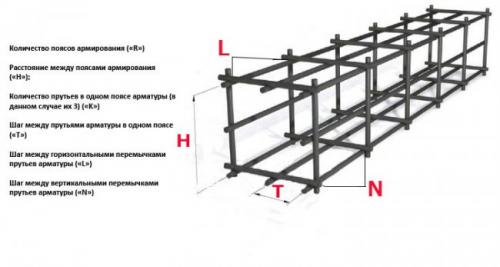

Опалубка для армопояса из газобетона. Расчет армированного пояса

Не менее важный момент, который следует разобрать на этапе проектирования — это защита конструкции от промерзания. В случае последующего утепления наружных стен, армопояс будет защищен и дополнительные теплоизоляционные мероприятия не потребуются. При использовании блоков большой толщины (400 мм. и более), где дополнительное утепление стен можно исключить из-за низкой теплопроводности газобетона, сам армопояс необходимо защитить от промерзания. В качестве утепляющих теплоизолирующих элементов можно применить пенопласт и минеральную вату.

Источник: https://armatura-dlya-fundamenta.aystroika.info/stati/kak-sdelat-i-ustanovit-opalubku-dlya-armopoyasa-opalubka

Армирование армопояса под мауэрлат. Изготовление правильной опалубки для армопояса своими руками

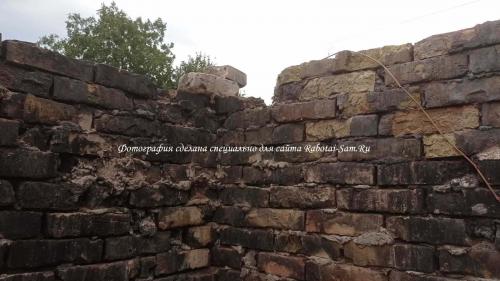

В первую очередь необходимо определиться из чего же всё-таки стоит делать опалубку для армопояса. Вариантов очень много. Но, мы решили делать из толстых и прочных досок, которые в дальнейшем будем использовать для строительства крыши. Перед этим всем необходимо как можно лучше подготовить стены, подровнять кирпичи, убрать весь строительный мусор, который остался там после демонтажа старой крыши, и тогда уже начинать делать армопояс под мауэрлат своими руками.

ШАГ 1: зачистка стены . Как мы уже говорили, необходимо очистить стену от всего лишнего, что может помешать сделать нам опалубку для армировочного пояса. Это могут быть выпирающие или расколотые кирпичи, остатки мауэрлата старой крыши, рубероид и тд.

ШАГ 2: делаем разметку . Для того, чтобы ровно залить армопояс под мауэрлат необходимо сделать разметку. В качестве маяков мы использовали леску и кирпичи по углам. Благодаря этому у нас получилось сделать ровную опалубку под армопояс без особых усилий.

ШАГ 3: опалубка . Пришло время переходить к изготовлению опалубки. Для нее мы использовали доски высотой 35 сантиметров и толщиной не менее 3,5 см. Длина в этом случае играет не большую роль, но, чем длиннее, тем лучше и проще делать опалубку. Толщина армопояса под мауэрлат будет почти на всю высоту опалубки.

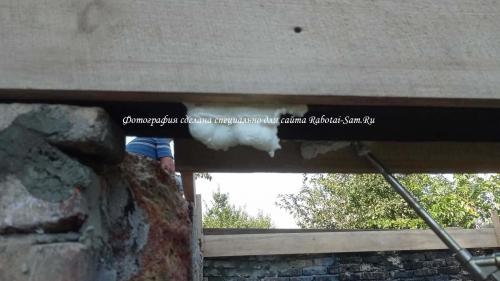

Доски между собой скрепляем ранее подготовленными брусками через каждые полметра. Это не даст разойтись опалубке и испортить армопояс. Фиксируем опалубку на стене, запениваем все швы, чтобы цемент не мог нигде протекать. На данном этапе нам необходимо сделать максимально герметичную конструкцию.

Над различными проемами необходимо сделать усиление в виде армирующих уголков (или уложить доску) для того, чтобы армопояс не висел в воздухе, а был верхней монолитной частью проема, к которому не страшно будет крепить дверь в дальнейшем будущем. На этом подготовительные работы перед изготовление армопояса можно считать завершенными. Далее переходим к самому основному – армированию и заливке!

Опалубка под армопояс. Что это за конструкция?

Опалубкой для армированного пояса называют вспомогательную конструкцию из разного вида материалов, которая предназначена придать монолитным конструкциям, таким как армопояс, определенных параметров. За счет нее можно изменить форму, геометрические размеры, положение в пространстве, а также структуру поверхности конструкции.

Залить армопояс без опалубки практически невозможно. Само ограждение делают из разных материалов, впоследствии она заливается бетоном. Иногда его делают из бетонных блоков – газо- или пенобетона. Тогда раствор заливается непосредственно в блоки, ведь для этого используют специальные коробчатые блоки.

Основными функциями являются:

обеспечение необходимых геометрических параметров;
способность выдерживать давление;
стабильность при вибрации на поверхности строительной площадки;
сохранение свойств раствора при заливке армированного пояса.

Важно! Если сделать армированный пояс без применения опалубки, то залитый бетон может просочиться в щели кладки, что ухудшит ее свойства. Поэтому данный этап является обязательным при создании армопояса.

Когда строительство необходимо?

Ограждение требуется при сооружении армированного пояса, когда он делается с помощью заливки бетона. Если в случае применения бетонных блоков функцию опалубки могут заменить специальные блоки с выемкой, то при заливке монолитным бетоном, опалубка быть должна.

Дело в том, что при обустройстве опалубки для армированного пояса, она играет роль сдерживающего раствор элемента. Именно поэтому опалубка должна быть прочной и не иметь щелей, все стыки должны быть герметичными. Если же стыки будут с щелями, то бетон прольется сквозь отверстия и его часть просто выльется в швы кладки или на перекрытия.

Зачастую ограждение делается высоким, чтобы весь приготовленный раствор в нем уместился. Лучше всего ее заливать одним разом без послойного налива. Если же все-таки пришлось делать несколько слоев, то необходимо оборудовать скос и защитить его от стыков.

Без опалубки армированный пояс не будет полноценным, это будет всего лишь каркас из арматуры и залитый сверху бетон, который просочится в кладку камня.

Расчет арматуры для армопояса. Расчет армопояса.

Под междуэтажным перекрытием (за исключением монолитного ж/б перекрытия) в блочном/кирпичном доме необходимо устраивать армированный пояс из железобетона — армопояс.Основное предназначение армопояса под междуэтажным перекрытием — равномерно распределить нагрузку на стены. В некоторых частных случаях, армопояс может быть расположен непосредственно над оконными проемами и выполнять функции перемычек. Размеры поперечного сечения армопояса и диаметр рабочей арматуры должен быть определен по расчету ж/б конструкций. Диаметр вспомогательной арматуры, не должен быть менее 6 мм.Для примера рассчитаем частный случай, где армопояс расположен непосредственно над оконным проемом и выполняет функцию ж/б перемычки.

Требуется рассчитать армопояс 250×200мм (высота×ширина) над оконным проемом шириной 2,1м; под облегченные плиты перекрытия ПНО размером 6280х990х160мм и весом 1500 кг. Расчёт. М = qL²/8, где q — распределенная нагрузка на каждый метр армопояса q = собственный вес армопояса + нагрузка от плит ПНО + эксплуатационная нагрузка q = 2500кг/м³×1м×0,2м×0,25м +1500кг/2 +400 кг/м²×6м/2 = 125 кг/м + 750кг/м + 1200 кг/м = 2075 кг/м h0 = 21см — расстояние от центра сечения арматуры до края сжатой зоны ж/б перекрытия Расчётное сопротивление сжатию для бетона класса В20 — Rпр (Rb) = 117 кгс/см2 (11,5 МПа).

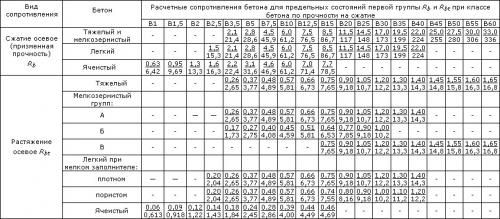

b = 0,2 м , тоже значение что и в моих предыдущих расчетах в группе построим свой дом Расчетное сопротивление растяжению для арматуры класса А-III — Ra = 3600 кгс/см2 (355 МПа).

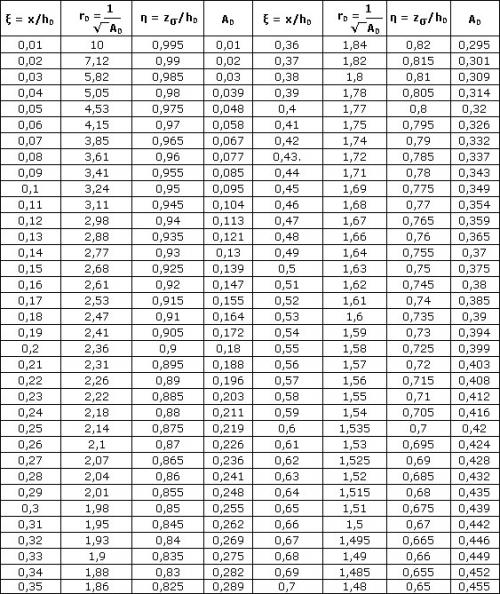

М = 2075×2,1²/8= 1143,84 кг•м А0 = M/b×h0²×Rпр = 1143,84 /(0,2×0,21²×1150000) = 0,1127 По вспомогательной таблице для расчёта изгибаемых элементов прямоугольного сечения, армированных одиночной арматурой (согласно «Пособия по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры (к СНиП 2.03.01-84)») находим η = 0,94 и ξ = 0,12 ( ).

Требуемая площадь сечения арматуры:Fa = M/η×h0×Ra = 1143,84 /(0,94×0,21×36000000) = 0,000165 м2 = 1,61 см2.Основная рабочая арматура армопояса: 2 стержня Аlll d12мм, центр сечения арматуры находится на расстоянии 4 см от низа армопояса.
