Варианты вязки арматуры для армопояса. Виды армопоясов

Варианты вязки арматуры для армопояса. Виды армопоясов

Существует несколько видов армопоясов, которые делают на разных этапах строительства дома. Их количество зависит от:

• изначального проекта постройки — одноэтажная или нет;
• типа почвы и особенностей региона: сейсмоактивность, высокие грунтовые воды и т. д.;
• материала стен и типа перекрытий.

На основании всех этих факторов принимают решение на стадии проекта, насколько и где стоит усилить конструкцию. Как правило, выделяют четыре основных вида армопоясов:

1. Базовый армопояс . Его обустраивают перед установкой фундамента, и чаще всего он применяется в конструкциях типа ростверк. В данном случае армопояс выполняет роль ленты, которая связывает заглубленные сваи или основания, на которое опираются столбы. Таким образом получается подземный армопояс, который принимает на себя основную нагрузку всей постройки. Обязательным для него является наличие «подушки» из песка, отсева или мелкой щебенки
2. Цокольный армопояс . Укладывают на уже залитый фундамент. Его ширина соответствует ширине стен. Если планируется одноэтажная постройка из легких материалов, он может и не потребоваться.

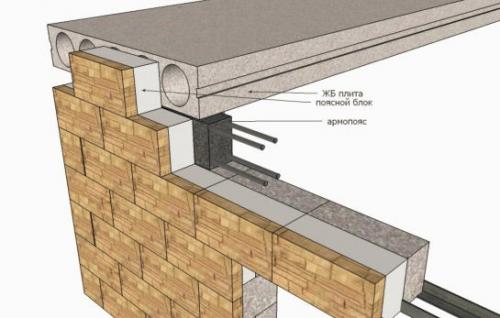

3. Пояс под перекрытия . Это межэтажный армопояс, который принимает на себя нагрузку от плит перекрытия и распределяет ее равномерно на несущие стены. Его укладывают по всему периметру, включая внутренние стены. Так снижается риск деформации кладки, особенно в местах проемов.
4. Под мауэрлат/кровлю . Завершающий армопояс, основная задача которого не только связать весь последний контур стен, но и распределить нагрузку от кровли. На него же крепится мауэрлат — брус, служащий нижней опорой для стропил. Крепить этот элемент непосредственно в камень или к газобетону нельзя — в процессе эксплуатации при постоянных вибрациях от ветра такое крепление расшатается. Поэтому в месте стыка кровли и стен монтируют дополнительный усиленный слой. Такой армопояс выполняют по аналогии с предыдущими, ширина — вровень с кладкой или чуть ниже.

Хомуты для армопояса. Гнем арматуру на армопояс

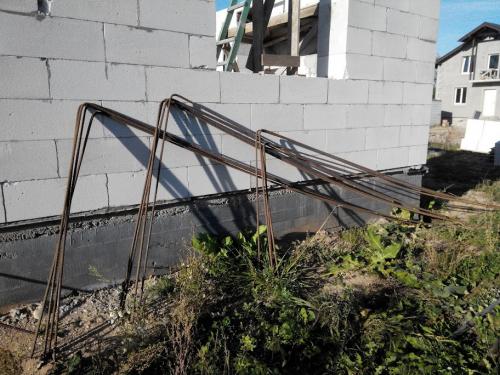

Армопояс решили заливать сечением 25×25см, следовательно хомуты для внешних стен нужны примерно 18×18см, чтобы был защитный слой бетона примерно 3-4см. Хомуты гнули из арматуры ∅8мм.

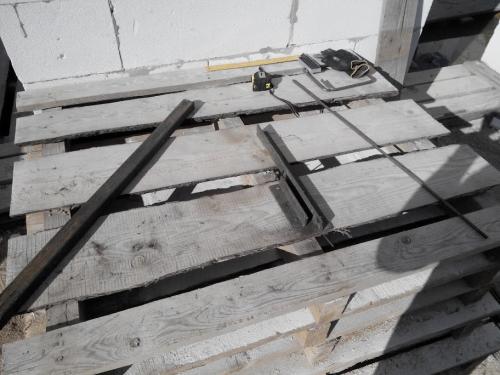

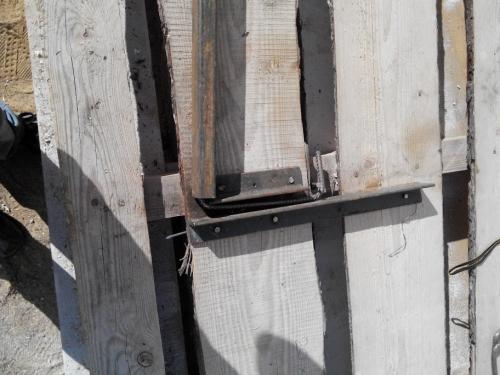

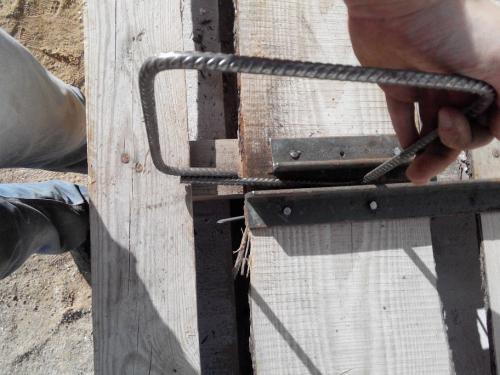

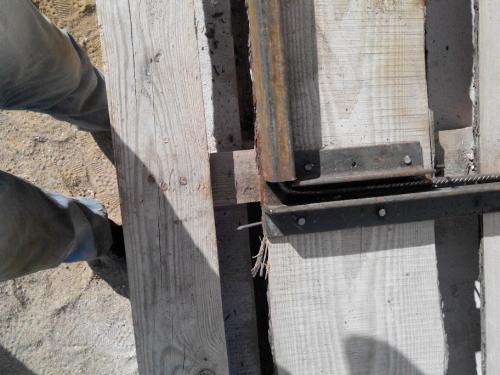

Для того чтобы изготовить большое количество хомутов был изготовлен нехитрый «прибор»:

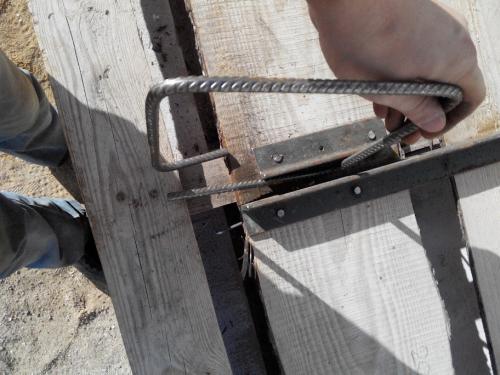

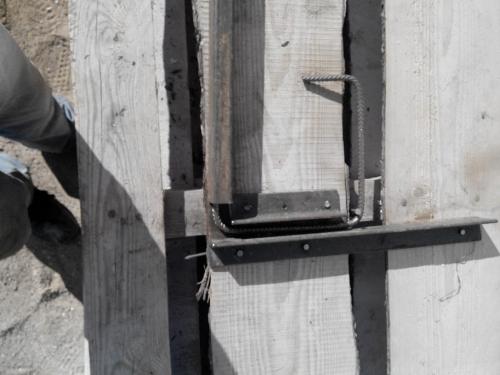

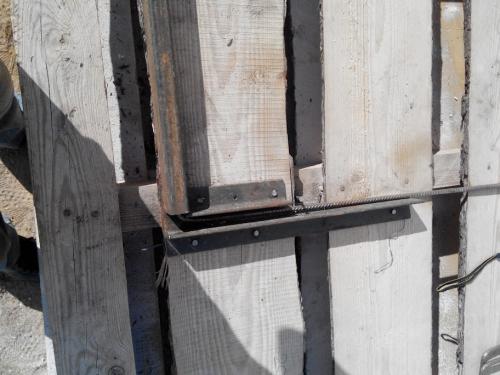

начинаем сгибать хомут:

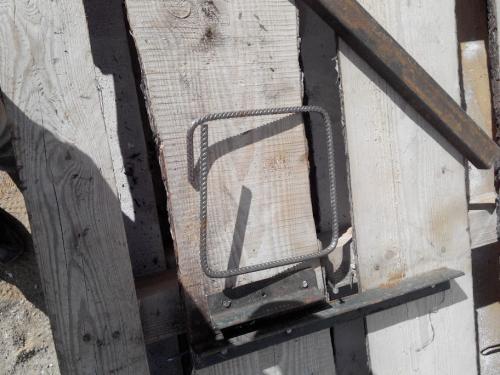

Хомут почти готов:

и последний штрих, совмещаем концы арматуры друг с другом:

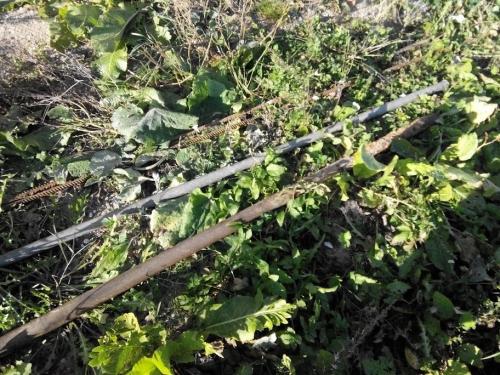

Продольную арматуру для пояса купил ∅14мм. Расчитывал ее гнуть на том же «приборе», но на практике такую арматуру уже так оказалось не согнешь. Поэтому был изобретен новый прибор для гибки толстой арматуры, две стальных трубы которые достались по наследству с участком от старого забора. Первая труба зажималась между пнями спиленных деревьев, в нее вставлялась арматура, впритык к первой трубе одевалась на арматуру вторая труба и ей как рычагом гнулась толстая арматура. Изгиб получался почти ровный под 90°, на мой взгляд не хуже чем изгиб на специальном инструменте. И это еще один негативный посыл в сторону первой бригады, для которой была проблема согнуть арматуру ∅10мм, я уже молчу про ∅14мм.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/kak-ukladyvat-armaturu-dlya-armopoyasa-kak-vypolnyaetsya-opalubka-dlya-armopoyasa

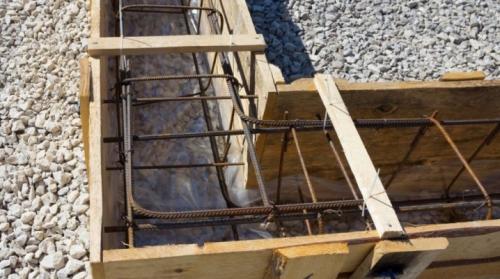

Перевязка углов армопояса. Все об армировании углов

Залогом устойчивости и долговечности любого здания является прочный фундамент. К его созданию следует относиться с большим вниманием и осторожностью, так как именно на него ложится основная нагрузка от сооружения. Одним из важных этапов в создании крепкого фундамента является армирование его углов. Если этого не сделать, то в скором времени вся постройка начнет деформироваться и разрушаться.

В статье будут перечислены основные технические требования к армированию углов, основные схемы и распространенные ошибки, возникающие при осуществлении этой работы.

Назначение

Армирование углов фундамента необходимо для того, чтобы придать основанию дома максимальную прочность. Это предупреждает разрушение и появление трещин в здании, которые могут возникнуть под воздействием на них различных внешних факторов: погодных условий, сырости, оседания почвы, различных массивных нагрузок. Именно углы принимают на себя основную тяжесть постройки, поэтому стоит позаботиться о том, чтобы вязка для ленточного фундамента была сделана с соблюдением всех технических правил.

Армирование необходимо проводить, независимо от типа почвы, на которой ведется строительство, так как даже самый качественный цемент после затвердевания не может выдержать нагрузки от температурных перепадов, расслоения грунта и других факторов.

Основные требования

В настоящее время существуют нормативы СНиП, которые устанавливают требования проведения обвязки ленточного фундамента. Рассмотрим их.

Чтобы арматура не начала преждевременно ржаветь и разрушаться, необходимо размещать прутья не ближе чем 5-10 сантиметров от края фундамента.

Чтобы придать основанию дома наибольшую устойчивость, стоит выкладывать поперечные вставки на расстоянии 20-30 сантиметров. Вертикальные прутья следует располагать не менее чем за 50 сантиметров друг от друга. Такой шаг считается оптимальным при армировании ленточного фундамента. Если прутья будут располагаться на более далеком расстоянии друг от друга, то не смогут выдержать давление будущего здания.

Следует выбирать материалы с маркировкой «К». Она означает, что арматура устойчива к ржавчине и будет выполнять поддерживающие функции на протяжении долгого времени.

Прутья необходимо связывать металлической проволокой в местах пересечения.

Стандартный диаметр основной арматуры при вязке ленточного фундамента – примерно 2 сантиметра. Дополнительные элементы могут быть в два раза тоньше.

Не допускается создание стыков элементов армирования в углах фундамента. Все расчеты необходимо провести заблаговременно при проектировании здания.

При выполнении работ по армированию следует последовательно выполнять следующие этапы: проектирование, нанесение разметки, создание песчаной подушки, закладка арматуры, установка опалубки и заливка будущего фундамента. Не стоит менять эту последовательность местами или пропускать какой-либо из этапов. Это нанесет ущерб качеству выполненной работы.

Количество армированных поясов зависит от глубины основания под фундамент. Если углубление небольшое или среднее, то достаточно будет сделать 2 армопояса. Для глубокого фундамента лучше увеличить их количество до трех.

Армирование армопояса под мауэрлат. Изготовление правильной опалубки для армопояса своими руками

В первую очередь необходимо определиться из чего же всё-таки стоит делать опалубку для армопояса. Вариантов очень много. Но, мы решили делать из толстых и прочных досок, которые в дальнейшем будем использовать для строительства крыши. Перед этим всем необходимо как можно лучше подготовить стены, подровнять кирпичи, убрать весь строительный мусор, который остался там после демонтажа старой крыши, и тогда уже начинать делать армопояс под мауэрлат своими руками.

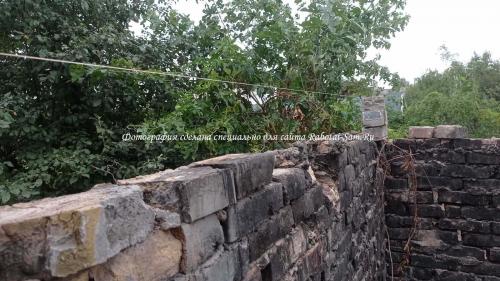

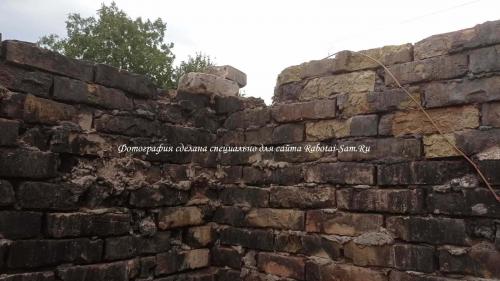

ШАГ 1: зачистка стены . Как мы уже говорили, необходимо очистить стену от всего лишнего, что может помешать сделать нам опалубку для армировочного пояса. Это могут быть выпирающие или расколотые кирпичи, остатки мауэрлата старой крыши, рубероид и тд.

ШАГ 2: делаем разметку . Для того, чтобы ровно залить армопояс под мауэрлат необходимо сделать разметку. В качестве маяков мы использовали леску и кирпичи по углам. Благодаря этому у нас получилось сделать ровную опалубку под армопояс без особых усилий.

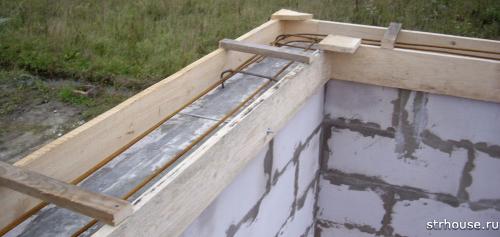

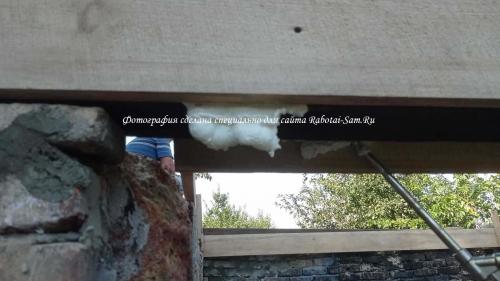

ШАГ 3: опалубка . Пришло время переходить к изготовлению опалубки. Для нее мы использовали доски высотой 35 сантиметров и толщиной не менее 3,5 см. Длина в этом случае играет не большую роль, но, чем длиннее, тем лучше и проще делать опалубку. Толщина армопояса под мауэрлат будет почти на всю высоту опалубки.

Доски между собой скрепляем ранее подготовленными брусками через каждые полметра. Это не даст разойтись опалубке и испортить армопояс. Фиксируем опалубку на стене, запениваем все швы, чтобы цемент не мог нигде протекать. На данном этапе нам необходимо сделать максимально герметичную конструкцию.

Над различными проемами необходимо сделать усиление в виде армирующих уголков (или уложить доску) для того, чтобы армопояс не висел в воздухе, а был верхней монолитной частью проема, к которому не страшно будет крепить дверь в дальнейшем будущем. На этом подготовительные работы перед изготовление армопояса можно считать завершенными. Далее переходим к самому основному – армированию и заливке!

Армопояс высотой 10 см. Опалубка для армопояса

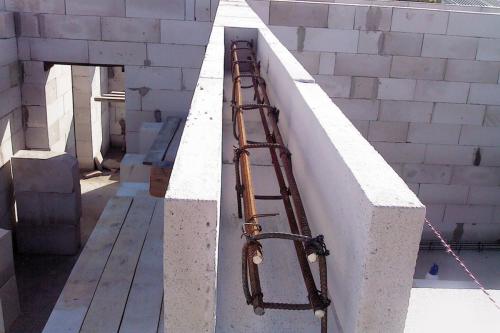

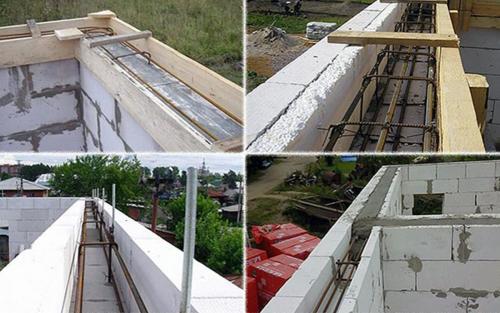

Первый этап создания армопояса в доме из газобетона — монтаж опалубки. На этом же этапе нужно предусмотреть, какой будет высота армопояса, с этим учетом и подбирается ширина досок для опалубки. Стандартная высота армирующего пояса составляет 10-20 см и схожа с высотой стандартного газобетонного блока.

В устройстве опалубки армирующего пояса есть два принципиально разных подхода. В первом случае в качестве опалубки могут использоваться специальные U-образные блоки заводского производства, которые представляют собой обычные газобетонные блоки с выбранными полостями в виде буквы U.

Ряд таких блоков кладется на стеновые блоки по обычной схеме, в них укладывается арматура и заливается бетон. После высыхания получается готовый армопояс, который, ко всему прочему, защищен от образования моста холода внешним слоем газобетона. Толщина внешней стенки в таких блоках толще внутренней, что придает таким ей свойства теплоизоляции.

Такие блоки достаточно дороги, поэтому часто на стройке используются обычные газобетонные блоки с вручную сделанными пазами по размерам U-блоков, благо газобетон легко поддается обработке специальной пилой по газобетону.

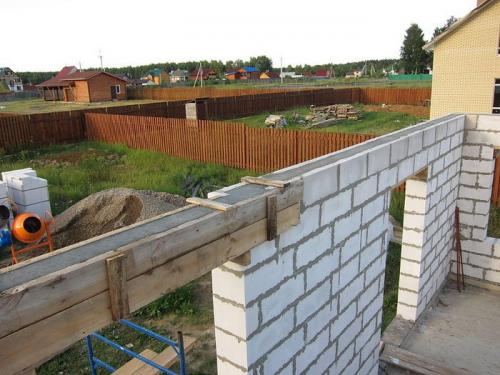

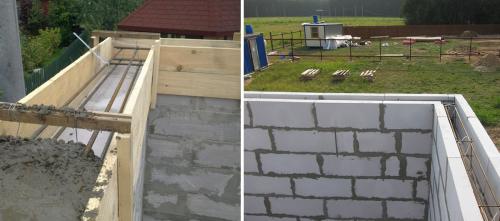

Второй случай – традиционная опалубка из досок или деревянных щитов, как для ленточного фундамента . Она монтируется из доcок, толщиной от 20 мм или из листов фанеры. Обычно нижний край опалубки напрямую крепится с двух сторон к газобетону, а сверху она скрепляется между собой деревянными брусками с шагом 60-100см.

Обязательным условием в таком случае является выравнивание опалубки для армопояса по уровню во всех плоскостях, так как залитый армирующий пояс будет являться основанием для плит перекрытия, либо для мауэрлата крыши.

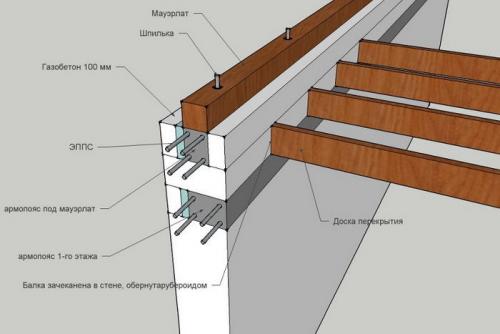

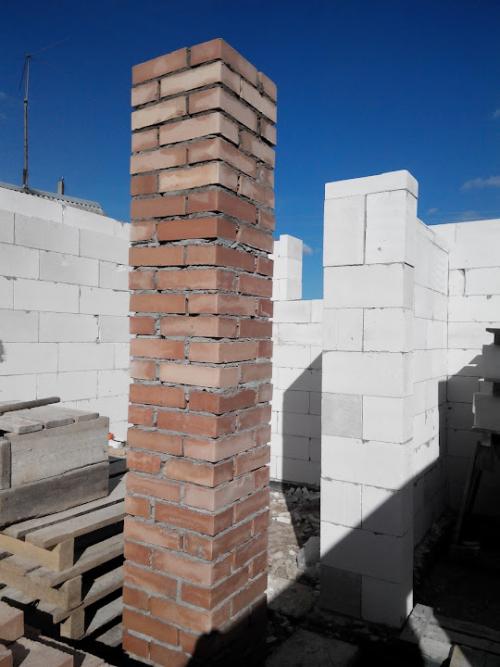

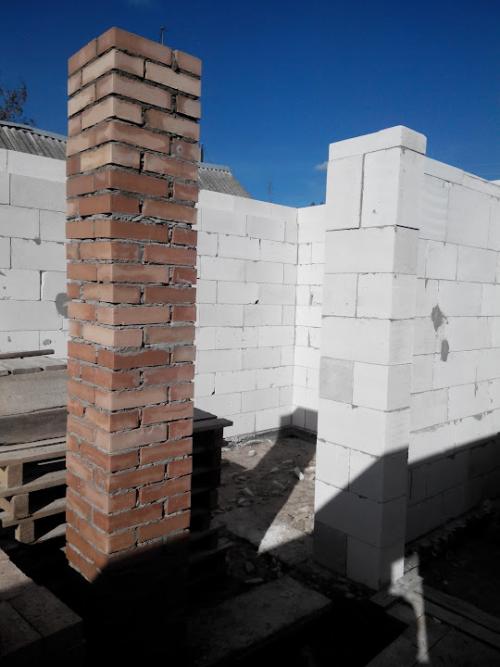

Армопояс чертеж. Как сделать армопояс по газобетону?

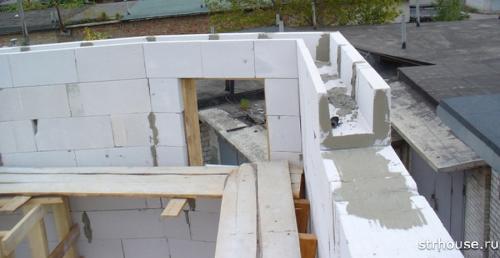

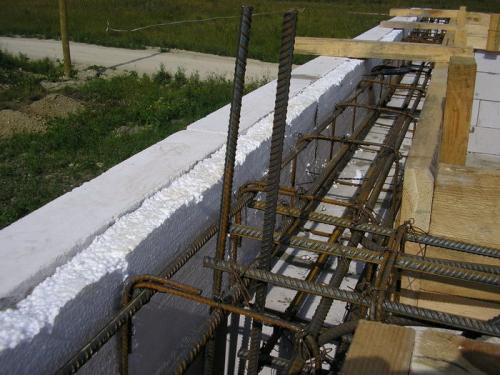

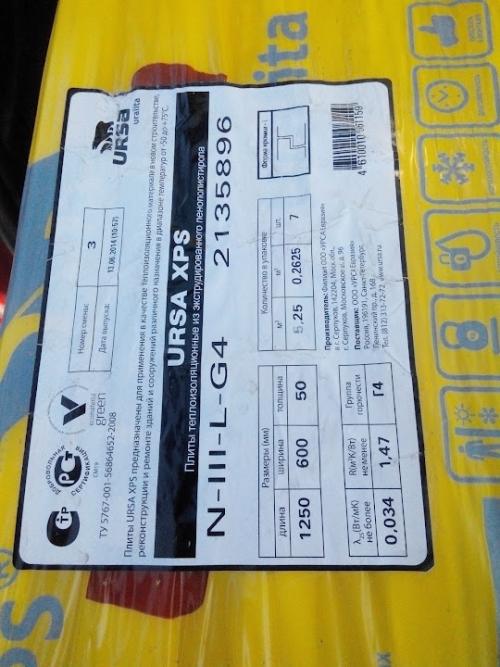

Для этого нужно купить доборные блоки толщиной 10 см. С наружной стороны дома укладываются блоки с помощью клея, затем из экструдированного полистирола или из минеральной ваты устраивается тепловой контур. Затем изнутри дома ставятся блоки толщиной 5 см или опалубка в виде фанеры. В итоге получается самодельный блок, внутрь которого укладывается арматура для армопояса, от 8 до 12 диаметра.

Укладывается она в виде прямоугольника, при этом вяжутся рамки – сверху и снизу по два прута. На любом рынке можно приобрести специальные крепёжные звездочки, которые используются в работе. Это делается для того, чтобы арматура лежала не на самом блоке, а находилась в воздухе – создаётся так называемый защитный слой бетона, с зазором по 3 см сверху и снизу.

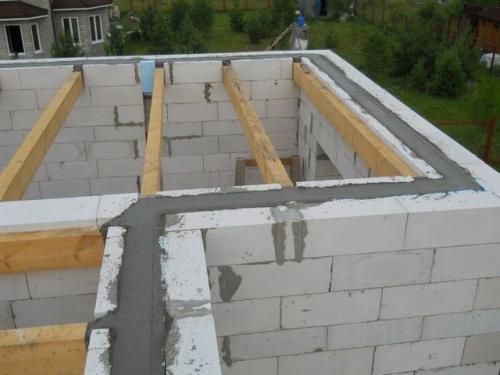

После этого заливается бетон, тщательно разравнивается и получается готовый армопояс под плиты перекрытия. Более подробное описание можно посмотреть на

Если внимательно присмотреться, по всему периметру видны шпильки, к которым впоследствии будут крепиться перекрытия для того, чтобы крыша держалась максимально ровно и не смещалась в стороны. Длина шпилек зависит от толщины перекрытия. Как правило, берутся метровые элементы и перерезаются пополам.

Как правильно залить армопояс своими руками? Этот вопрос волнует многих, особенно начинающих мастеров. Вероятно, многим знакома картина, когда бетон заливается из рукава – специального бетонного насоса, подающего материал к нужному месту. Но в большинстве случаев устройство армопояса не позволяет выполнить эту задачу, так как бетон под давлением будет падать с большой высоты, и опалубка может просто-напросто разлететься. Поэтому зачастую приходится использовать ручной труд, каким бы тяжелым он не был.

При заливке армопояса в доме из газобетона следует рассчитывать последующую нагрузку. Если она предполагается не слишком большой, можно сэкономить. Объём конструкции можно сделать меньшим, но не за счёт его сужения, а путём уменьшения толщины. Опытные мастера знают, как грамотно вычислить размеры армопояса и уменьшить затраты на его изготовление, при этом не теряя качества всей конструкции, что очень важно.

Что касается заливки, есть ещё один важный совет. Данный процесс следует производить единоразово, а не за несколько заходов. Если это невозможно, то предварительно рекомендуется устанавливать специальные деревянные перемычки. Когда приходит время для заливки новой части, перекрытие удаляется, стыки тщательно увлажняются и только после этого можно заливать новую порцию бетона.

В конце укладки нужно произвести уплотнение бетонной смеси для исключения пустот. Для этого берут кусок арматуры и протыкают им бетон. Если работы производятся летом, при высокой температуре, то армопояс под мауэрлат рекомендуется накрывать полиэтиленом для того, чтобы влага не испарялась и на поверхности не образовывались трещины.

Если все процессы выполнены правильно, то буквально через 3 дня конструкция будет готова, и можно приступать к дальнейшим монтажным и строительным работам.

Вязка арматуры для армопояса. Технология возведения армопояса

Возведение монолитной железобетонной балки по периметру дома происходит в несколько последовательных этапов.

Установка опалубки

Опалубка для армопояса обустраивается при помощи одного из способов:

• Съёмная опалубка. Выполняется при помощи досок или деревянных щитов. Такая опалубка обязательно крепится к стене. Сверху конструкция усиливается поперечными рёбрами. Все щели герметизируют, чтобы во время заливки бетон не проникал наружу.

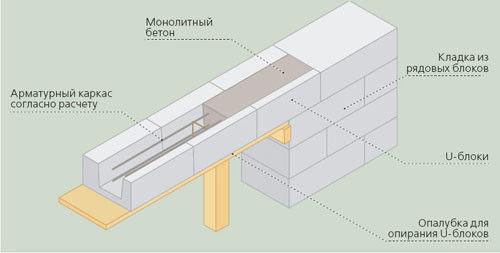

• Опалубка из U-блоков. Применение данного способа уменьшает теплопотери дома. Бетонная балка находится внутри газобетона, что предупреждает появление «мостиков холода». Блок, выполняющий роль опалубки, укладывается на клей рёбрами верх.

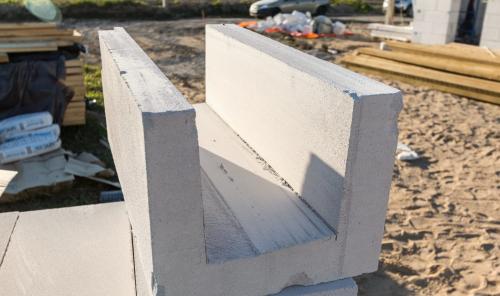

  Опалубка для армопояса из U-блоков

• Комбинированная опалубка. Подходит для домов со значительной шириной стен. Для обустройства опалубки с наружной части на клей устанавливают перегородочный блок. С внутренней стороны монтируют деревянный щит или доски, чтобы сформировать опалубку. Использование данного метода снижает расходы на строительство, поскольку не нужно покупать специальные блоки. Также создаваемая конструкция не увеличивает теплопотерь здания.

Укладка арматуры

После установки опалубки приступают к устройству арматурного каркаса. Он состоит из следующих элементов:

1. Рабочие продольные стержни. Обычно устанавливают 4 штуки в каждом углу будущей балки. Рекомендуемый диаметр стержней 10-14 мм.
2. Поперечная арматура.Устанавливается в виде хомутов с шагом 200-400 мм. Диаметр поперечной арматуры 6-8 мм.
3. Вязальная проволока. Используется для соединения всех элементов каркаса.

   Вязка арматурного каркаса для армопояса

Совет! В местах сопряжения стальных стержней и по углам рекомендуется дополнительно устанавливать арматуру для повышения жёсткости конструкции.

Расчет арматуры для армопояса. Устройство армопояса для газобетонного дома

При строительстве здания из газобетона приобретает особую актуальность дополнительное закрепление каркаса от возникающих статических и динамических нагрузок, превышающих расчётные. Монтируемый армопояс в доме из газобетона обеспечивает надёжность эксплуатации строения.

Армопояс в домах из газобетона

Блоки из газобетона , при всех своих достоинствах, не работают на изгибающие и стягивающие нагрузки, обладают низкой прочностью. Армированный пояс берёт на себя эти усилия.

Когда нужно его делать

Рекомендуется монтировать армированные пояса для стен из газобетонных блоков в следующих случаях:

• По ленточному фундаменту из готовых бетонных блоков или при увеличении высоты цоколя кирпичной кладкой. Такая конструкция даёт просадку при изменении физических свойств грунтов (обводнённость, пучение), на которые опирается. Армированный пояс поможет распределить возникающие усилия равномерно на весь фундамент, предотвратить наклон и изгиб несущих стен каркаса.

Сплошной замкнутый монолитный пояс по газобетону под перекрытия монтируется вверху несущих стен каждого этажа. По строительным правилам не допускается монтировать железобетонные плиты или деревянные балки непосредственно на газобетонные блоки. Они не выдерживают точечных и изгибающих нагрузок от перекрытий.

Для их восприятия и распределения по поверхности стены обязательно нужна армированная балка. В зависимости от нагрузок, пояс может быть сплошным и непрерывным вдоль всех стен каркаса или только под несущими, проёмами. Армированный пояс рекомендуется возводить даже под перегородки. Это поможет придать дополнительную жёсткость каркасу здания.

• Армопояс выполняет роль сейсмического, что важно при строительстве в районах с повышенной опасностью землетрясений.
• При возведении даже одноэтажного дома с простой крышей, мансардой обязательно нужно заливать под мауэрлат армопояс с установкой анкерных шпилек для крепления. Любые другие способы крепления мауэрлата ненадёжны, со временем ломают газобетонные блоки, расшатываются от горизонтальных усилий в основании стропил.

Эти рекомендации дают ответ на вопрос, нужен ли армопояс для одноэтажного жилого дома из газобетона. Ответ однозначный — да.

Какой ширины и высоты должен быть

При строительстве здания из газобетонных блоков размеры конструкций железобетонных элементов, армирования закладываются в проекте по расчётам первой и второй группам предельных состояний. Это положение обязательно для сооружений первого класса ответственности.

Для частных домов, относящихся к КС2 — КС1 уровням надёжности (ГОСТ 27751-2014), допускается конструктивное назначение размеров балки и армирования с учётом рекомендаций СП 52-101-2003 раздел 8. Расчёт проводится по сбору нагрузок от вышележащих элементов.

При самостоятельном проектировании железобетонного пояса во внимание необходимо принимать рекомендации СП.

Ширина конструкции назначается по размеру блока или внутренней полости U-элементов с учётом утеплителя. Высота — поверху блока или учитываются рекомендации по установке арматуры, если применяется опалубка. Допускается уменьшение высоты, когда это позволяет расчётная нагрузка. Рекомендуется использовать бетон класса не ниже В25 (М 250).

Какую арматуру использовать для армопояса, диаметр

Рассчитывать арматуру нужно в соответствии с рекомендациями СП 52-1о1-2003:

• Минимальный диаметр стержней каркаса конструкции под армопояс для газобетона должен быть больше 0.002% от площади сечения конструкции. Если балка размером 300*150 мм, то сечение арматуры 300*150*0.002= 90 мм². В балках шириной более 150 мм назначается 4 стержня продольной арматуры – по 2 сверху и снизу. Рекомендуется применять диаметр 10-12 мм по сечению, класс А-4. Если ширина элемента менее 150 мм, допускается установка каркаса из 2 стержней. Расстояние между арматурой — не менее 200 мм. Защитный слой должен быть более 25 мм для продольной арматуры.
• Для обвязки каркаса применяется проволока В1 диаметром больше 6 мм с шагом 300-400 мм. Защитный слой для поперечной арматуры не менее 15 мм.
• Не допускается сварка арматуры каркаса при стыковании, только прихватка. Длина перепуска стержней от 250 мм. Важно правильно выполнять армирование угловых стыков.

Варианты устройства армопояса, конструктивные схемы

При монтаже железобетонного пояса применяется два вида опалубки:

• съёмная,
• несъёмная.

К первому виду относится опалубка из досок или ДСП. При этом ширина железобетонного пояса равна толщине стены, высота по чертежам проекта, не менее 0.25 м. Применяется для перекрытия плитами.

Опалубка второго вида изготовляется из готовых U-профилей, доборных или перегородочных газобетонных блоков по внутреннему, наружному периметру стен каркаса. Иногда внутренняя стенка опалубки делается из фанеры или ДСП.

Можно ли сваривать арматуру в армопоясе. Как снизить негативное воздействие сварки на прочность арматуры

Если сварка выбрана в качестве способа соединения арматуры фундамента, важно знать, как сделать все правильно и свести потери свойств металла к возможному минимуму. Для начала следует подобрать электроды. Для прутьев, диаметр которых не превышает 14 мм, можно взять «АНО-21» или «Тр». Они имеются в свободной продаже в любом специализированном магазине.

Не менее важно правильно подобрать величину тока, с которой будете варить каркас.  Ведь именно от нее в первую очередь зависит большая часть качественных характеристик сварного шва. Величину тока проще всего выбирать опытным методом. Сделайте несколько пробных сварных швов и внимательно изучите полученный результат. В случае если происходит прилипание электрода к металлу, показатель тока можно немного увеличить. После того, как закончите варить очередной стык, дайте ему остыть и произведите проверку  поверхности на отсутствие микротрещин. Если таковых не имеется, можно с полной уверенностью утверждать, что работа произведена правильно.

Чтобы придать сварному шву каркаса для основания большую долговечность можно увеличить плотность прилегания подлежащих сварке элементов друг к другу. Наиболее эффективно сделать это можно с помощью любого шлифовального оборудования.

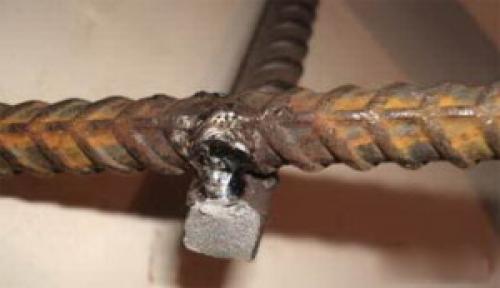

Оценить негативное влияние сварки на арматуру можно при помощи визуального осмотра. Если вокруг места сварки имеются трещины, это свидетельствует о том, что сварка не подходит для того металла из которого изготовлена каркасная сетка.

Варить арматуру можно различными способами. Но на практике наиболее часто применяется электродуговая инверторная сварка. Связано это с тем, что данный вид огневых работ поддается контролю и, соответственно, регулировке.

Системы соединения тоже могут варьироваться. Но чаще всего используют следующие варианты:

• крестовое соединение;
• тавровое соединение;
• нахлестное соединение;
• стыковое соединение.

Тавровый метод лучше для сварки не использовать. При его использовании прочность на изгиб оказывается слишком низкой. Обычно основные прутья варят внахлест, а поперечные – посредством крестового типа сварки.
