Расположение и расчет арматуры в ленточном фундаменте. Как работает арматура
Арматурой в строительстве принято называть стержни различных диаметров и форм для противодействия сжимающим и растягивающим нагрузкам, внутренним и наружным. Деление на виды, классы и группы зависит от заданных арматуре свойств и характеристик.
Разделение на группы арматуры зависит от характеристик:
- форма профиля;
- способ использования;
- техника монтажа;
- назначение.
В устройстве фундаментов важно пространственное расположение арматуры. Продольно ориентированные арматурные элементы работают на минимизацию образования трещин, перераспределяя на себя нагрузку на поверхность продольно направленных конструкций.
Поперечная арматура связывает бетон в зоне сжатия с арматурой продольной, перераспределяя и снижая нагрузки.
При изучении маркировки арматурной стали практическое значение для частного застройщика имеют обозначения С и К после числового значения предела текучести
Индекс С говорит о возможности сварки арматуры, отсутствие этого индекса означает нежелательность сварки из-за хрупкости соединения. Обозначение К указывает на повышенную стойкость арматуры к коррозии.
Свайно-ростверковый фундамент: классификация, преимущества и недостатки, требования и нормативы
Схема и подсчёт металла
Потребность в металле и предположительные затраты легко подсчитать, если нарисовать схему армирования ленточного фундамента со всеми продольными, поперечными и вертикальными прутьями. Арматура продаётся на вес, поэтому при подсчёте следует учитывать диаметр арматуры, возможно комплектование каркаса металлом разных диаметров и видов рифления.
Правильное армирование ленточного фундамента снип. Схемы армирования
Строя дом собственными силами, можете не проводить сложные вычисления на предельные состояния, чтобы определиться с сечением арматуры и общей потребностью в материале. Разрешается использовать информацию из Пособия по проектированию конструкций из бетона. Пользуясь имеющимися данными, уточняется общее сечение продольных элементов армокаркаса для фундамента:
- если сторона ленты не превышает трех метров, берется арматура 10 мм в диаметре в количество 0.1 % от поперечного сечения основания;
- в случае, когда длина одной стороны более указанной выше, то прутья берутся в том же количестве, но диаметр их составляет 12 мм и более.
Размещение продольных прутьев приведено в таблице:
| Условия | Минимальный шаг установки |
| Нижний каркас одним или двумя рядами | Не менее 2.5 см, диаметр стержня – максимальный |
| Верхний каркас на один или два ряда | Аналогично, не менее 3 см |
| Нижнее армирование с количеством рядов более двух | Аналогично, не менее 5 см |
| При выполнении уплотнения вибраторами | Все предыдущие условия соблюдаются, шаг в некоторых местах не меньше 6 см. |
Хомут горизонтальный поперечный
Такие прутки назначаются конструктивно, от сечения не зависят. Учитывается при этом нагрузочное воздействие объекта. Минимальные параметры сечения поперечного прута – 6 мм.
Стержни устанавливаются с шагом, равным двадцати диаметрам рабочих прутьев. К примеру, если сечение продольного элемента 1.4 см, горизонтальные прутья выставляются с интервалом в 28 см. Чтобы упростить задачу, этот показатель округляется до 30 см.
Длина стержней в каркасе из арматуры для ленточного фундамента определяется аналогичным параметром ленты и необходимого бетонного слоя для создания защиты.
Хомут вертикальный
Размер арматуры в диаметре определяется по высоте фундаментного основания. Если она не превышает 80 см, то выбирают прутья с сечением от 0.6 см. В остальных случаях – от 0.8 см при соблюдении условия, что это не будет меньше 0.25 диаметра рабочих прутков.
Если предполагается строительство крупного сооружения, стержни в каркас следует заложить с определенным запасом и шагом, аналогичным поперечному армированию. Длину стальных прутьев определяют с учетом высоты фундамента, от значения которой отнимается толщина защитных слоев.
Угловое соединение
При выполнении жесткого монтажа внахлест и при помощи «лапки» свободные концы прутов, направленных в одну сторону, выгибают под девяносто градусов и связывают с перпендикулярно расположенными элементами.
Загнутая «лапка» должна иметь длину для нахлеста, равную тридцати – пятидесяти диаметрам прута. Хомуты устанавливаются с шагом в 3/8 от параметра высоты железобетонной основы.
Надежность соединения рабочей арматуры достигается Г-образными хомутами, накладываемыми на пруты с перехлестом, равным от пятидесяти диаметров продольного стержня. Интервал между крепежными хомутами – 0.75 от размера высоты стенки фундамента.
Используют дополнительные элементы, внешне напоминающие букву «П». На каждый угол устанавливают пару таких хомутов, длина которых соответствует пятидесяти диаметрам продольного стержня. В точке нахлеста такого хомута монтируется дополнительный каркас из вертикальных и поперечных прутьев.
Армирование тупого угла
Выполняется нахлестом. Внешние стержни выгибаются под нужный угол, к ним присоединяются внутренние с перехлестом, длина которого начинается от пятидесяти диаметров прута. В месте сгиба наружного элемента устанавливают вертикальный хомут.
Примыкание стен
Каркасные прутья выгибаются, при этом длина участка не должна быть менее 50 сечений. Каждый из стержней примыкания соединяется с внешним прутом стены, расположенной перпендикулярно. Зона соединения отличается шагом монтажа хомутов в 0.375 от высоты фундаментной ленты.
Если используют хомуты в виде буквы «Г», то стержни выгибают таким образом, чтобы обе стороны соответствовали длине пяти десятков диаметров прута. Первую сторону фиксируют с арматурой примыкающей стенки, вторую соединяют с внешним рабочим элементом ленты, подходящей перпендикулярно. Интервал между хомутами сокращается вдвое по отношению к общей длине ленты.
При установке хомутов «П» примыкание выполняют к внешнему пруту с помощью «лапки». Дополнительный показатель надежности создается за счет стержня, выгнутого буквой П, длина его при этом соответствует двум размерам ширины фундаментной основы.
Армирование ленточного фундамента гост. Схема армирования и технология строительства основания
Армирование бетонной формы основания проводится в два яруса – верхним и нижним рядами арматуры с поперечным и продольным усилением дополнительными прутьями. Для формирования прочного, но гибкого армокаркаса применяют арматурные прутья категории А III – это стальной профиль круглого сечения Ø 10-16 мм, имеющий два продольных ребра жесткости и поперечные грани, отлитые по спирали.
При общей высоте основания ≥ 0,15 м в каркас необходимо встраивать вертикальные стержни арматуры, что делается методом связывания при помощи мягкой вязальной проволоки (СНиП 52-01-2003 и СП 52-101-2003). Для вертикального усиления каркаса применяют арматуру класса А I – это гладкая арматура Ø 6-8 мм. Чтобы компенсировать продольные нагрузки в теле бетонного ленточного фундамента, каркас усиливается поперечной арматурой, которая предотвращает образование микротрещин и скрепляет друг с другом продольные ярусы армирующего каркаса основания.
Онлайн калькулятор для расчета арматуры
Согласно указанным СНиП, вертикальная и поперечная арматура связывается в единую конструкцию стальными хомутами, расстояние между которыми соблюдается как 3/8 от высоты ленточного фундамента, и должно быть ≥ 0,25 м.
Также армирующий каркас в соответствии со снип фундаменты ленточные не должен собираться из поврежденных или ржавых стержней – арматура должна быть ровной и порезанной по расчетным размерам. Отдельные арматурные прутья также соединяются между собой при помощи мягкой или отожженной вязальной проволоки и вязального крючка. Применять сварочное оборудование разрешено только для соединения прутьев с мариковкой «С».
Армирование ленточных оснований
Правила связывания армирующего каркаса должны соблюдаться неукоснительно, иначе не получится добиться требуемой жесткости каркаса. Связывание углов и присоединений каркаса предотвращает разрушающее воздействие локальных нагрузок на фундамент. Для угловых примыканий используются арматурные прутья класса А III. Основные рекомендации при соединении углов армокаркаса:
- Прут необходимо согнуть в таким образом, чтобы один его конец входил в стену основания, второй конец входил в противоположную стену;
- Запускать стержень арматуры на противоположную стену следует на длину сорока диаметров прута;
- Не разрешается применять простое связывание пересечений арматуры без из усиления дополнительными вертикальными и поперечными отрезками арматуры;
- При длине прута, не позволяющей загнуть его на противоположную стену фундамента, арматура соединяется Г-образными металлическими профилями;
- Шаг между соединительными хомутами выбирается в два раза короче, чем в ленте.
Расчет армирования ленточного фундамента.

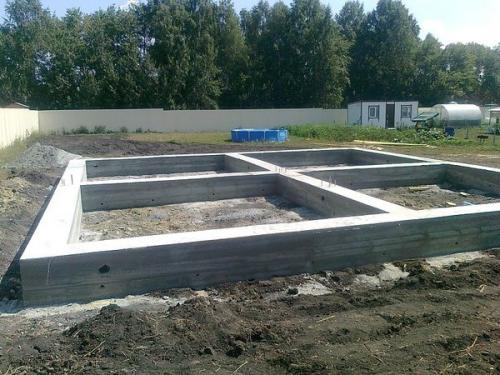

занимает основное место среди всех опорных конструкций для зданий и сооружений.
Он способен эффективно работать на самых сложных грунтах, имеет оптимальный набор эксплуатационных качеств.
Монолитные конструкции ленты не теряют своих рабочих качеств до 150 лет, что превышает срок службы стен дома.
Такие высокие возможности возникли из-за высокой жесткости и прочности ленты, которые обеспечивает совместная работаи металлической арматуры.
Каждый из них выполняет свою функцию, в сумме обеспечивая надежность и высокую несущую способность ленточного основания.
Арматурный каркас необходим для компенсации осевых противонаправленных (растягивающих) нагрузок, возникающих в ленте при появлении деформирующих воздействий — изгибающих или скручивающих усилий .
Особенность бетона состоит в способности принимать гигантские давления без каких-либо последствий.
При этом, он практически беззащитен перед разнонаправленными усилиями, быстро покрывается трещинами и разрушается .
Поэтому для ленты крайне опасны любые усилия, приложенные в одной точке — например, боковые или вертикальные нагрузки пучения. Арматурные стержни предназначены для приема этих усилий на себя.
Существует горизонтальная (рабочая) и вертикальная арматура . Основные нагрузки принимают горизонтальные стержни.
Они имеют больший диаметр и рифленую поверхность, обладающую хорошим сцеплением с бетоном.
Вертикальные стержни выполняют две функции :
- Фиксация рабочей арматуры в необходимом положении до момента заливки бетоном.
- Частичная компенсация скручивающих усилий.
Первая задача основная, а вторая — дополнительная, поскольку наличие таких специфических нагрузок наблюдается довольно редко .
В большинстве случаев вертикальная (гладкая) арматура служит лишь опорной конструкцией, удерживающей рабочие стержни в необходимом положении до момента заливки.
Они довольно толстые, так как — процесс с достаточно интенсивными воздействиями на каркас, сосредоточенными в одной точке (место падения тяжелого материала в опалубку), а также распределенными по всей длине (штыкование, обработка виброплитой) .

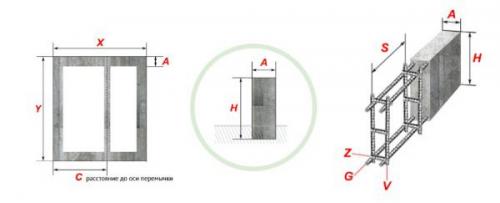

Онлайн калькулятор
Как рассчитать ленточный фундамент дома? В этой вам может специально разработанный сервис —ленточного фундамента.
Инструкция по работе с калькулятором
В сети интернет имеется немало онлайн-калькуляторов, помогающих рассчитать параметры ленточных фундаментов по всем важным позициям . Расчет арматуры с их помощью занимает буквально пару минут.
Например, нанеобходимо лишь внести собственные данные в соответствующие окошечки программы и нажать кнопку «рассчитать».
Дается схема армирования, в которой надо указать основные параметры — количество рабочих стержней в одном ряду, общее число рядов, расстояние между вертикальными прутками и т.п. В отдельном окне указывается стоимость арматуры за единицу.
В результате программа выдает количество арматуры и общую цену. Расчет производится просто и быстро, кроме арматуры ресурс выдает параметры всех элементов ленты — , количества бетона и т.д.
Недостатком данного калькулятора можно считать необходимость заранее знать схему армирования, диаметр стержней и рыночную стоимость материала.
Если требуется определить количество и сечение стержней, ресурс бесполезен. Он дает только количественную информацию, не касаясь качественных моментов, что иногда не совсем то,что нужно .
ВАЖНО!
Не все онлайн-калькуляторы работают по такому алгоритму. Имеются и другие, определяющие именно размеры и общие параметры арматурного каркаса, которые станут полезными для получения первичной информации . Стоимость материала следует узнавать непосредственно у продавцов, поскольку в этом вопросе имеется масса специфических факторов.
Порядок расчета
Рассмотрим, как рассчитать арматурный каркас ленты самостоятельно .
Прежде всего, необходимо определить количество рабочих стержней в одном ряду. Для этого понадобится использовать требование СП 52-101-2003, ограничивающее максимальное расстояние между соседними прутками в 40 см.
Учитывая, что погружения рабочей арматуры не должна превышать 2-5 см, получаем :
- Для лент толщиной менее 50 см — 2 рабочих стержня.
- Для лент шире 50 см — 3 стержня.
В случаях, когда можно использовать и 2, и 3 стержня в одном ряду, обычно стараются подстраховаться и принять большее значение, так как фундамент — ответственный и важный участок постройки.
Вторым этапом является определение диаметра рабочих стержней. Для этого понадобится рассчитать площадь сечения рабочей части ленты, умножив ширину на высоту.
Армирование фундамента в один ряд. Технология армирования ленточного фундамента.

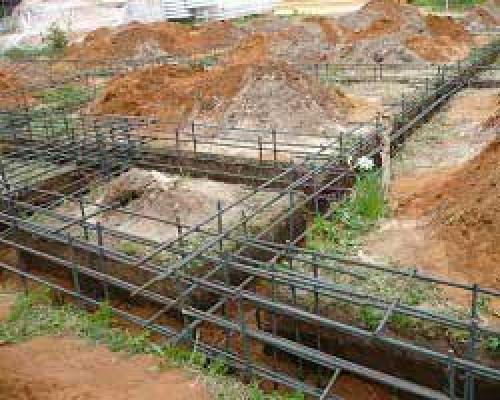

Армирование ленточного фундамента является ключевым фактором его надежности и долговечности (отдельно можно прочитать и про армирование свайно-ростверкового основания ). Согласно положениям СНиП №2.03.01-84 неармированные основания не имеют допуска к использованию в жилищном строительстве.
Арматура под ленточный фундамент.
1 Чем армировать фундаментную ленту?
Фундаментная конструкция состоит из двух составляющих частей — бетонного тела и замоноличенного внутри него арматурного каркаса. Бетон, как материал, отличается высокой устойчивостью к деформационным нагрузкам на сжатие, однако он слабо работает на растяжение и изгиб, под воздействием которых лента может разрушится. Данные нагрузки воспринимает на себя арматурный каркас, который противостоит деформациям в зоне повышенного внешнего воздействия.
Армирование ленточного фундамента выполняется с помощью пространственного каркаса, состоящего из продольных поясов арматуры, соединенных между собой поперечными и вертикальными перемычками. Количество продольных поясов выбирается исходя из высоты ленты:
- фундаменты мелкозаглубленно типа армируются каркасом в два продольных пояса — верхний и нижний;
- основания заглубленного типа, высота которых превышает 120 см, укрепляются каркасом со средним поясом арматуры.
Продольный пояс каркаса выполняется из прутков рифленой арматуры диаметром 12-16 мм . применяются стержни класса А3. Перемычки делаются из отрезков прутков аналогичного диаметра либо из выгнутой в прямоугольные хомуты арматуры гладкого профиля диаметром 8-10 мм.

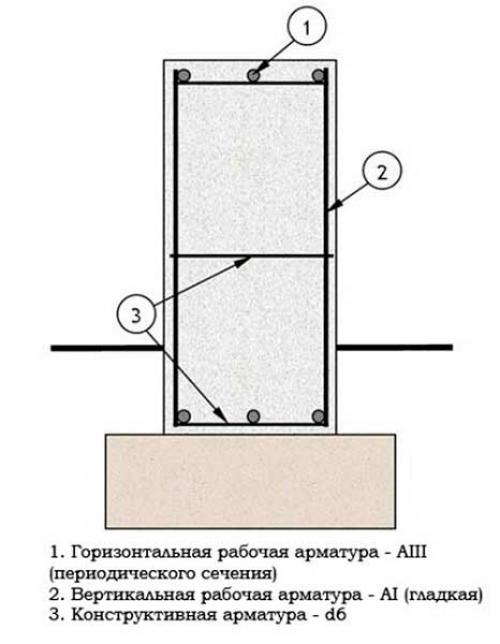

Армокаркас в два продольных пояса
Сборка армокаркаса осуществляется с применением вязальной проволоки либо сварки. Первый метод не требует использования специального оборудования, однако он достаточно трудоемок в реализации, тогда как сварка более быстрый способ монтажа каркаса. Для вязки применяется стальная проволока диаметром 1-2 мм.
Конфигурация каркаса определяется положениями СНиП №2.03.01-84 «Пособие по проектированию фундаментов под здания и сооружения». Необходимо выдерживать следующие расстояния:
- шаг между составляющими элементами продольного пояса — не более 10 см (определяет количество прутьев в поясе);
- шаг меду продольными поясами в вертикальной плоскости — не более 50 см;
- шаг между поперечными и вертикальными соединяющими перемычками — не более 30 см;
Расчет арматуры для ленточного фундамента.
Поперечная схема армокаркаса
При монтаже каркаса нужно предусматривать защитный слой бетона — расстояние в 5 сантиметров между контурами каркаса и стенками бетонного тела. Размер арматурного скелета подбирается исходя из габаритов фундамента так, чтобы соблюдалось вышеуказанное правило. Укладка арматуры на дно опалубки выполняется с использованием пластиковых подставок грибков, которые поднимают стержни на требуемую высоту.
1.1 Расчет арматуры для ленточного фундамента.
Расход арматуры необходимо определить на стадии проектирования фундамента, чтобы впоследствии точно знать количество покупаемого материала. Рассмотрим, как рассчитать арматуру для ленточного фундамента на примере мелкозаглубленного основания высотой 70 и толщиной 40 см.
Шаг поперечной арматуры в ленточном фундаменте. Основные требования к ленточному фундаменту и арматуре
В процессе армирования устанавливается вид, а также основные контролируемые значения касательно качества арматуры. Согласно существующим стандартам к использованию допускается горячекатаная строительная арматура с профилем периодического типа, а также термически обработанная либо механически упрочненная продукция.
Выбор класса арматуры происходит с обязательным учетом так называемого гарантированного значения предела текучести при максимальных возможных нагрузках. Помимо важных характеристик на растяжение, нормам также подлежит пластичность, стойкость к коррозийным процессам, показатели свариваемости, а также устойчивости к низким температурам, допустимое удлинение до начала негативных разрушительных процессов, а также релаксационная стойкость.
Рабочие стержни должны быть с минимальным диаметром 12 мм.
Количество используемых продольных прутьев должно быть не менее 4 (а в лучшем случае – 6). Причем продольные прутья соединяют в пространственный каркас с использованием вязания проволоки либо сваривания.
Шаг в случае поперечного армирования должен составлять от 20 до 60 см, а диаметр арматуры, в свою очередь, — от 6 и вплоть до 8 мм.
Касательно мест с повышенным уровнем возможной осадки, а также при Т-образных пересечениях должно применяться усиление армирования с применением арматурных вутов и лапок (причем их диаметр должен быть равным тому, который применяется для продольных стержней).
Толщина ленточного основания в среднем должна составлять примерно 30 см.
