Какая арматура нужна для ленточного фундамента. Арматура – залог прочности ленточного фундамента
Название этого типа фундамента определяет его суть. Ленточный фундамент представляет собой ленту – как бы продолжение стен здания вниз. Внутреннее пространство ленточного фундамента иногда занимает грунт (он попросту не вынимается), а иногда занимается всевозможными вспомогательными помещениями и техническими этажами.
Бетон своеобразный материал. Его прочностные характеристики сильно отличаются в зависимости от приложения вектора силы. Данный материал прекрасно выдерживает сжимающие нагрузки, но из рук вон плохо – нагрузки растягивающие. Ещё хуже бетон сопротивляется изгибу. Так прочность бетона на растяжение в 15 раз меньше прочности на сжатие.
Проблему решают добавлением бетону каркаса (скелета) из стальной арматуры. Закалённая сталь превосходно, в отличие от бетона, держит растягивающие нагрузки.
Располагая в цементной массе стальную арматуру по линиям предполагаемых растягивающих нагрузок, изготовитель получает материал с совершенно новыми свойствами – железобетон. В отличие от простого бетона железобетон хорошо выдерживает нагрузки на растяжение, железобетонные балки и стержни отлично справляются с изгибающими нагрузками, сносно работают также на скручивание.
Основным элементом арматуры в частном строительстве является пруток. Со времён СССР изготовление прутка регламентируется ГОСТ 5781-82.
Прут в основном изготавливается ребристым (периодический профиль) реже гладким. Рёбра прутка предназначены для лучшего сцепления с бетонной массой. На заводах пруток нарезают на отрезки 6 или 12 метров.
В последнее время на рынке активно продвигается арматура из различных полимеров. В чём разница со стальным материалом? Если вкратце, то полимерная арматура хороша для конструкций с умеренными нагрузками, она долговечнее стальной, так как не подвержена коррозии. Однако ни одно производство плит перекрытия или лестничных пролётов не перешло пока на использование пластиковой арматуры. Надёжность и прочность нового материала пока близко не догнала «классику».
Вот таблица с характеристиками распространённых в строительстве диаметров стальной ребристой арматуры.
Шаг поперечной арматуры в ленточном фундаменте. Основные требования к ленточному фундаменту и арматуре
В процессе армирования устанавливается вид, а также основные контролируемые значения касательно качества арматуры. Согласно существующим стандартам к использованию допускается горячекатаная строительная арматура с профилем периодического типа, а также термически обработанная либо механически упрочненная продукция.
Выбор класса арматуры происходит с обязательным учетом так называемого гарантированного значения предела текучести при максимальных возможных нагрузках. Помимо важных характеристик на растяжение, нормам также подлежит пластичность, стойкость к коррозийным процессам, показатели свариваемости, а также устойчивости к низким температурам, допустимое удлинение до начала негативных разрушительных процессов, а также релаксационная стойкость.
Рабочие стержни должны быть с минимальным диаметром 12 мм.
Количество используемых продольных прутьев должно быть не менее 4 (а в лучшем случае – 6). Причем продольные прутья соединяют в пространственный каркас с использованием вязания проволоки либо сваривания.
Шаг в случае поперечного армирования должен составлять от 20 до 60 см, а диаметр арматуры, в свою очередь, — от 6 и вплоть до 8 мм.
Касательно мест с повышенным уровнем возможной осадки, а также при Т-образных пересечениях должно применяться усиление армирования с применением арматурных вутов и лапок (причем их диаметр должен быть равным тому, который применяется для продольных стержней).
Толщина ленточного основания в среднем должна составлять примерно 30 см.
Диаметр арматуры для фундамента. Как самостоятельно провести расчёт арматуры для фундамента?
Мероприятиям по возведению любого здания предшествуют проектные работы, в процессе которых определяется тип фундаментной базы и необходимое количество материалов для ее сооружения. Важной частью фундамента является арматурный каркас.
Он повышает прочность основания, демпфирует растягивающие усилия и изгибающие нагрузки, а также предотвращает образование трещин. Для выполнения работ необходимо понимать, сколько арматуры нужно для армирования ленточного фундамента, а также для столбчатого и плитного основания.
Разберемся с особенностями вычислений.
Расход арматуры на армирование ленточного фундамента
Готовимся выполнить расчет количества арматуры для фундамента – важные моменты
Планируя постройку частного дома, следует обратить особое внимание на конструкцию арматурной решетки, воспринимающую значительные нагрузки на фундамент. Квалифицированно разработанная схема силовой решетки и применение оптимального сечения арматуры позволяет обеспечить требуемый запас прочности фундаментной базы, а также ее продолжительный ресурс использования.
Самостоятельно рассчитать арматуру на фундамент можно различными способами :
- с использованием программных средств и онлайн-калькуляторов, которые выполняют расчет арматуры после введения рабочих параметров;
- выполняя вычисления вручную на основании информации о конструктивных особенностях фундамента, величине усилий и параметрам решетки.
Фундаментная основа, воспринимает нагрузку от массы здания и равномерно распределяет ее на опорную поверхность почвы.
Возведение зданий осуществляется на различных типах оснований :
- ленточных;
- плитных;
- столбчатых.
Расчет арматуры для ленточного фундамента
До начала вычислений следует разобраться с конструкцией силового каркаса, который состоит из следующих элементов :
- вертикальных и поперечных стержней, между которыми выдержан равный интервал;
- вязальной проволоки, соединяющей продольно расположенные перемычки и вертикальные прутки;
- муфт, обеспечивающих прочное соединение и удлинение арматурных прутков.
Для каждого вида основания применяется своя схема армирования фундамента, которая зависит от следующих факторов :
- характеристик почвы;
- габаритов здания;
- конструктивных особенностей строения;
- действующих нагрузок.
Применяется арматура, имеющая ребристую поверхность, которая отличается :
- размером сечения;
- классом;
- уровнем воспринимаемых нагрузок;
- расположением в силовой решетке;
- стоимостью.
Укладка арматуры в ленточный фундамент
Для различных фундаментов на основании вычислений определяются следующие сведения :
- количество арматуры для фундамента;
- сортамент вертикальных и поперечных прутков;
- общая масса арматурного каркаса;
- методы фиксации стальных стержней в силовой конструкции;
- технология сборки несущей решетки;
- шаг обвязки арматурных элементов.
Важно правильно выполнить расчет. Арматура для фундамента в этом случае обеспечит необходимый запас прочности. Рассмотрим, какие необходимы исходные данные для расчетов, а также изучим методику выполнения вычислений для различных типов фундаментов.
Расчет количества арматуры для ленточного фундамента
Основание ленточного типа обеспечивает повышенную устойчивость строений на различных почвах.
Конструкция представляет собой бетонную ленту, повторяющую контур здания и расположенную под капитальными стенами.
Усиление стальной арматурой повышает прочностные характеристики бетонной основы и положительно влияет на ее долговечность. Для сооружения пространственной решетки можно использовать арматуру диаметром 10 мм.
Исходные данные для выполнения расчетов :
- длина и ширина фундаментной базы;
- сечение железобетонной ленты;
- интервал между каркасными элементами;
- общее количество обвязочных поясов;
- размер ячеек силовой решетки.
Сколько арматуры нужно для фундамента
Рассмотрим порядок вычислений :
- Рассчитайте общую длину ленточного контура.
- Вычислите количество элементов в поясах.
- Определите метраж горизонтальных стержней.
- Вычислите потребность в вертикальных прутках.
- Рассчитайте длину поперечных перемычек.
- Сложите полученный метраж.
Зная общее количество стыковых участков, можно вычислить потребность в вязальной проволоке.
Расчет количества арматуры на фундамент плитного типа
Фундамент плитной конструкции применяется для строительства жилых зданий на пучинистых грунтах. Для обеспечения прочностных характеристик применяются арматурные стержни диаметром 10–12 мм. При повышенной массе строений диаметр прутков следует увеличить до 1,4–1,6 см.
Рассчитать количество арматуры для фундамента плитной конструкции можно, используя следующую информацию :
- пространственный каркас из арматуры сооружается в двух уровнях;
- соединение стержней выполняется в виде квадратных ячеек со стороной 15–20 см;
- обвязка выполняется отожженной проволокой в каждой точке соединения.
Схема армирования монолитной плиты фундамента
Для определения потребности в арматуре выполните следующие операции :
- Определите количество горизонтальных прутков в каждом ярусе.
- Вычислите общий метраж арматурных стержней, формирующих ячейки.

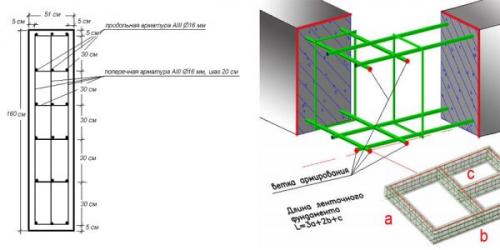

Какая арматура нужна для фундамента. Определяем требуемое количество материалов
Выше мы выяснили, какие бывают виды арматуры для фундамента и рассмотрели особенности использования каждого из них. Прежде чем перейти к описанию расчета количества требуемых для армирующего каркаса материалов, остановимся подробнее на его устройстве.
Мы уточнили, для чего нужна арматура в фундаменте. Она образует внутренние элементы жесткости, препятствующие разрушению основания строений. Для того, чтобы она выполняла свою задачу с максимальной отдачей, необходимо правильно изготовить армирующий каркас.
Расчет арматуры
Он представляет собой уложенные в два ряда прутья. При этом каркас ленточного фундамента состоит из двух параллельных рядов стержней, соединенных поперечными и вертикальными обрезками арматуры. В основе плитного основания стержни образуют две сетки, расположенные друг над другом. Обязательным условием является углубление стержней внутрь бетонной заливки.
Расчет ленточного основания
Для примера определим требуемое количество арматуры ленточного фундамента под дом 6х6 метров с одной перегородкой. Исходя из параметров здания, общий периметр стен будет равен 6х4+6=30 метров. Стержни укладываем в четыре полосы, следовательно, длину стен умножаем на 4, получая 120 метров.
Для сохранения высокой прочности армирующего каркаса отдельные стержни в углах дома должны перекрывать друг друга не менее чем на 1 метр. Исходя из этого, общий метраж стержней должен быть увеличен на 16 метров и с последующим округлением в итоге получим количество арматуры 140 метров.
Расчет армирования ленточного фундамента.
занимает основное место среди всех опорных конструкций для зданий и сооружений.
Он способен эффективно работать на самых сложных грунтах, имеет оптимальный набор эксплуатационных качеств.
Монолитные конструкции ленты не теряют своих рабочих качеств до 150 лет, что превышает срок службы стен дома.
Такие высокие возможности возникли из-за высокой жесткости и прочности ленты, которые обеспечивает совместная работаи металлической арматуры.
Каждый из них выполняет свою функцию, в сумме обеспечивая надежность и высокую несущую способность ленточного основания.
Арматурный каркас необходим для компенсации осевых противонаправленных (растягивающих) нагрузок, возникающих в ленте при появлении деформирующих воздействий — изгибающих или скручивающих усилий .
Особенность бетона состоит в способности принимать гигантские давления без каких-либо последствий.
При этом, он практически беззащитен перед разнонаправленными усилиями, быстро покрывается трещинами и разрушается .
Поэтому для ленты крайне опасны любые усилия, приложенные в одной точке — например, боковые или вертикальные нагрузки пучения. Арматурные стержни предназначены для приема этих усилий на себя.
Существует горизонтальная (рабочая) и вертикальная арматура . Основные нагрузки принимают горизонтальные стержни.
Они имеют больший диаметр и рифленую поверхность, обладающую хорошим сцеплением с бетоном.
Вертикальные стержни выполняют две функции :
- Фиксация рабочей арматуры в необходимом положении до момента заливки бетоном.
- Частичная компенсация скручивающих усилий.
Первая задача основная, а вторая — дополнительная, поскольку наличие таких специфических нагрузок наблюдается довольно редко .
В большинстве случаев вертикальная (гладкая) арматура служит лишь опорной конструкцией, удерживающей рабочие стержни в необходимом положении до момента заливки.
Они довольно толстые, так как — процесс с достаточно интенсивными воздействиями на каркас, сосредоточенными в одной точке (место падения тяжелого материала в опалубку), а также распределенными по всей длине (штыкование, обработка виброплитой) .
Онлайн калькулятор
Как рассчитать ленточный фундамент дома? В этой вам может специально разработанный сервис —ленточного фундамента.
Инструкция по работе с калькулятором
В сети интернет имеется немало онлайн-калькуляторов, помогающих рассчитать параметры ленточных фундаментов по всем важным позициям . Расчет арматуры с их помощью занимает буквально пару минут.
Например, нанеобходимо лишь внести собственные данные в соответствующие окошечки программы и нажать кнопку «рассчитать».
Дается схема армирования, в которой надо указать основные параметры — количество рабочих стержней в одном ряду, общее число рядов, расстояние между вертикальными прутками и т.п. В отдельном окне указывается стоимость арматуры за единицу.
В результате программа выдает количество арматуры и общую цену. Расчет производится просто и быстро, кроме арматуры ресурс выдает параметры всех элементов ленты — , количества бетона и т.д.
Недостатком данного калькулятора можно считать необходимость заранее знать схему армирования, диаметр стержней и рыночную стоимость материала.
Если требуется определить количество и сечение стержней, ресурс бесполезен. Он дает только количественную информацию, не касаясь качественных моментов, что иногда не совсем то,что нужно .
ВАЖНО!
Не все онлайн-калькуляторы работают по такому алгоритму. Имеются и другие, определяющие именно размеры и общие параметры арматурного каркаса, которые станут полезными для получения первичной информации . Стоимость материала следует узнавать непосредственно у продавцов, поскольку в этом вопросе имеется масса специфических факторов.
Порядок расчета
Рассмотрим, как рассчитать арматурный каркас ленты самостоятельно .
Прежде всего, необходимо определить количество рабочих стержней в одном ряду. Для этого понадобится использовать требование СП 52-101-2003, ограничивающее максимальное расстояние между соседними прутками в 40 см.
Учитывая, что погружения рабочей арматуры не должна превышать 2-5 см, получаем :
- Для лент толщиной менее 50 см — 2 рабочих стержня.
- Для лент шире 50 см — 3 стержня.
В случаях, когда можно использовать и 2, и 3 стержня в одном ряду, обычно стараются подстраховаться и принять большее значение, так как фундамент — ответственный и важный участок постройки.
Вторым этапом является определение диаметра рабочих стержней. Для этого понадобится рассчитать площадь сечения рабочей части ленты, умножив ширину на высоту.
