Строительство ленточного фундамента своими руками. Особенности ленточного фундамента

Строительство ленточного фундамента своими руками. Особенности ленточного фундамента

Ленточный фундамент — это несущее основание, представляющее собой замкнутый контур в виде ленты из железобетона, кирпича и блочных строительных материалов. Лента возводится под несущими стенами здания, что способствует равномерному распределению нагрузки и её дальнейшей передаче в нижележащие слои грунта.

Для изготовления монолитного ленточного фундамента используются высокопрочные марки бетона

Конструкция ленточного фундамента позволяет возводить строения как из дерева и пенобетона, так и из кирпича и бетонных блоков. При возведении фундамента требуется проведение большого количества земельных и строительных работ. Несмотря на это, ленточный фундамент пользуется популярностью как со стороны дачников и владельцев загородных участков, так и в среде профессионалов.

Обустройство фундамента выполняется на заранее утрамбованной подушке из песка и гравия. После затвердевания несущая лента покрывается изоляционным материалом, который будет защищать целостность железобетонной поверхности. Если общий вес возводимого строения небольшой (до 50 тонн), то подготовкой подстилающей подушки можно пренебречь.

Конфигурация несущей ленты зависит от формы стен возводимого здания

К конкурентным преимуществам ленточного фундамента можно отнести:

• проверенную и отточенную годами технологию. Правильно выполненное основание будет равномерно распределять оказываемую на него нагрузку без риска обрушения несущих конструкций здания;
• прочность. Монолитная конструкция фундамента обеспечивает высокую надёжность и долговечность. При соблюдении технологии срок службы фундамента может достигать 100 лет и более;
• универсальность. Ленточный фундамент можно использовать как для пучинистых и подвижных типов грунта, так и для суглинистых и глинистых типов почвы. Для повышения эксплуатационных качеств возможно комбинирование с вертикальными сваями и опорами.

К недостаткам можно отнести то, что возведение ленточного фундамента является весьма трудоёмким процессом, требующим вложения немалого количества финансов. В среднем стоимость несущего основания составляет 15–20% от общего бюджета, выделяемого на постройку дома.

Технология возведения фундамента предполагает, что заливка ленты будет выполнена за рабочую смену, а такой объём бетонной смеси подготовить даже при помощи бетономешалки проблематично. Из-за этого возникает необходимость закупки бетона у производителя, что также является весомой тратой.

Ленточный фундамент - технология. Что это такое?

Монолитный ленточный фундамент представляет собой бетонную армированную конструкцию, проложенную под ограждающими и несущими стенами здания. Может быть выполнен с мелким заглублением или с заглублением ниже уровня промерзания почвы.

Представляет собой несъемную конструкцию, которая, при условии правильного выполнения всех работ, становится долговечной и надежной опорой для постройки.

Плюсы и минусы

Ленточный фундамент является популярным и востребованным благодаря ряду преимуществ:

1. Долговечность (при грамотном обустройстве он может прослужить более 50 лет).
2. Легкость монтажа (имея базовые строительные навыки его можно соорудить самостоятельно).
3. Надежность (равномерность распределения нагрузок и усиление арматурой обеспечивают ему высокую прочность и устойчивость).
4. Функциональность (ленточную основу можно легко совместить с подвалом).
5. Экономичность (ленточная конструкция обходится дешевле монолитной плиты).

Есть у него и свои недостатки:

1. На грунтах с высокой подвижностью и слабой плотностью этот вид фундамента применять нельзя.
2. Необходимость проводить сложные подготовительные работы.
3. Стоит дороже свайного или столбчатого фундамента.

При выборе варианта опоры для дома учитываются все достоинства и недостатки каждого из них.

Применение в строительстве

Ленточные фундаменты применимы для строительства на участках с проблемным грунтом, если постройка имеет небольшой вес. Например, можно строить небольшие дома из легких материалов, таких как дерево или пористый бетон, а также всевозможные вспомогательные постройки:

• гаражи,
• бани,
• летние кухни,
• веранды.

Исключение составляют просадочные грунты и торфяники, для которых такой вариант основания не подходит.

На плотных устойчивых грунтах применение ленты позволяет возводить достаточно габаритные коттеджи из тяжелых материалов в два-три этажа. Если дом имеет сложную архитектуру и по расчетам получается слишком тяжелым, или грунт не идеален для простого фундамента, ленту усиливают сваями или подошвой – расширенной платформой, на которую опираются стены ленточного фундамента.

Устройство

Ленточный фундамент устроен как многослойная усиленная бетонная конструкция. Для него сначала выкапывается траншея, соответствующая рассчитанному заглублению.

На дно траншеи укладывают песчано-щебневую подушку, потом:

• сооружают опалубку,
• связывают каркас из арматуры,
• помещают каркас в опалубку,
• заливают все бетоном.

В результате получается монолитная опора, имеющая вид ленты, проложенной под стенами дома.

Под легкими постройками прокладывают мелкозаглубленные ленты, погруженные в землю не более чем на 50 см. При строительстве более габаритных сооружений применяются ленты с обычным заглублением.

При проектировании фундамента рассчитываются такие его параметры:

• глубина:
• ширина;
• марка бетона;
• марка арматуры.

Ленточный фундамент чертеж. Расчеты (с примерами)

Глубина фундамента рассчитывается по глубине промерзания почвы. Возводя легкие дома на плотных грунтах можно использовать мелкозаглубленные фундаменты. Этот вариант подойдет и для участков с высоким залеганием грунтовых вод.

Если почва характеризуется высокой концентрацией влаги, она будет оказывать серьезное влияние на здание в период пучинистости. В таких случаях основу желательно опустить на 50-60 см ниже уровня промерзания.

На участках с достаточно сухой почвой можно делать фундаменты с основанием вровень глубины промерзания:

Ширина должна быть не менее 40 см. Если стены здания будут намного шире, допускается нависание стен над лентой фундамента, не превышающая 1/3 ширины ленты. Но такой вариант требует максимально точного выполнения фундамента, с идеальной геометрией прокладки ленты. Для верности лучше делать ленту одной ширины со стенами, или немного шире.

В местностях, где выпадает большой слой снега, высота должна быть выше среднего уровня снежного покрова.

Ленточный фундамент опирается на подушку из песка и щебня. Ширина основания может соответствовать всей ширине ленты. Но в определенных случаях требуется делать опору шире самой ленты. Расширенное основание называется подошвой. Ширина основания рассчитывается по несущей способности грунта.

Каждый тип грунта имеет свою несущую способность:

Ширина основания фундамента вычисляется по формуле В = Р/L*R, где:

• В – это ширина подошвы;
• Р – суммарная масса дома с учетом коэффициента запаса;
• L – общая длина ленты;
• R – несущая способность грунта.

Для примера рассчитаемдом из газобетона. Допустим, качество грунта позволяет строить на мелкозаглубленном фундаменте, и это обусловлено высоким залеганием подземных течений.

Будем заглублять на 60 см. Результаты геологических исследований показывают, что на этой глубине находятся суглинки.

По результатам подсчетов всех элементов здания и всего, что в нем будет находиться, получили цифру 80 000 кг общего веса. Длина ленты 3 000 см. Рассчитываем по формуле и получаем ответ – 9,3 см.

Минимальное значение получено за счет высокой несущей способности грунта и малого веса здания. Но ширина ленты, как мы уже знаем, не может быть меньше 40 см (в крайних случаях 30). Значит берем минимальную допустимую ширину.

Если бы в ответе получилась цифра в пределах 40-50 см, можно было бы немного увеличить ширину ленты. При еще большем значении имеет смысл делать ленту стандартной ширины, но ставить ее на подошву шириной, полученной по расчетам.

Источник: https://milyj-dom.ru-land.com/novosti/kak-sdelat-lentochnyy-fundament-vidy-lentochnogo-fundamenta

Мелкозаглубленный ленточный фундамент своими руками. Особенности конструкции

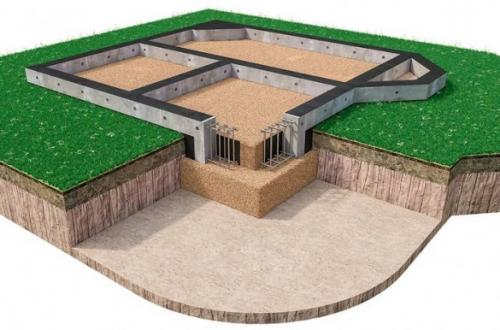

Ленточный фундамент – это замкнутый контур из железобетонных балок, заложенный по периметру здания и под несущими стенами, и передающий нагрузку здания подлежащему грунту. На нем строят как легкие садовые домики и каркасные дома, так и тяжелые монолитные «замки» и каменные коттеджи: несущая способность зависит от ширины и высоты ленты. На прочных грунтах на ленточном фундаменте строят даже многоквартирные дома в двенадцать этажей. Также именно этот тип фундамента используют для домов с цокольными этажами и подвалами – лента рассматривается, как стена подвала.

Для такой конструкции годятся почти все типы грунтов, кроме неустойчивых торфянистых – поэтому на слабонесущих и обводненных землях Ленинградской области дома ставят сложных и дорогих фундаментах, а в Москве такие конструкции будут лишней тратой денег.

Ленточный фундамент обычно устраивают на подушке из песка средней фракции с виброуплотнением через каждый 100 мм. Глубина конструкции рассчитывается с учетом особенностей участка:

• наличие или отсутствие подвальных помещений;
• глубина залегания грунта;
• вес и другие характеристики здания.

al185 Модератор FORUMHOUSE

Фундамент следует строить не по хотелкам и фанатично красивым идеям, а по расчету. Фундамент в ИЖС рассчитывается на расчетное сопротивление грунта основания и под нагрузки объекта, с обязательным учетом возможных неблагоприятных факторов: гидрогеологических, сил морозного пучения, неоднородности основания, просадочных и набухающих грунтов.

Все деформированные дома с перекошенными проемами построены на неправильном фундаменте, рассчитанном и построенном без учета особенностей грунта, уровня грунтовых вод, веса дома и т.п.

В зависимости от особенностей конструкции и глубины заложения выделяют несколько видов ленточных фундаментов.

По конструкции:

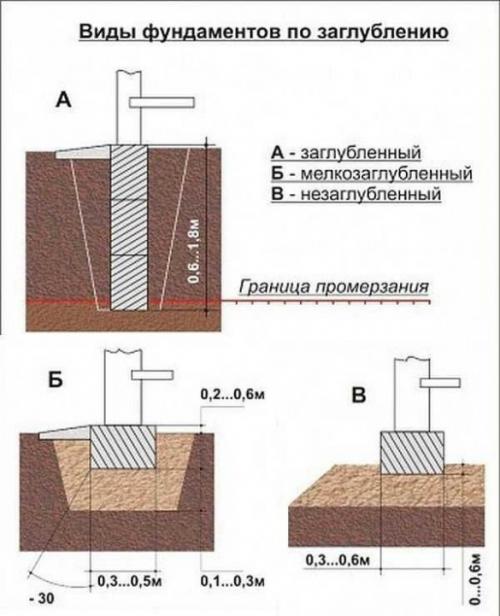

По глубине залегания

Такое количество разновидностей ленточного фундамента, как молнолитного, так и из блоков позволяет сделать правильный выбор для условий конкретного участка и получить хороший результат. У ленточного фундамента один большой недостаток (не считая обилия земляных работ и времени, которое уйдет на созревание бетона после заливки) – он может получиться дорогим, поэтому, если речь идет о легких постройках, лучше не выбрать другой вариант. Но все же ленточный фундамент имеет очевидные преимущества, это:

• долгий срок службы;
• высокая несущая способность;
• нагрузки дома равномерно распределены на грунтовое основание;
• технология строительства довольно проста.

Заливка прямо в землю, или так называемый «кубанский вариант» ленточного фундамента является нарушением технологии, на FORUMHOUSE от этого предостерегают.

RNikonov Участник FORUMHOUSE

Устройство ленточного фундамента с заливкой «в землю» считаю недопустимым. Сделать ленту «в землю» качественно почти невозможно.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/kak-sdelat-lentochnyy-fundament-svoimi-rukami-poshagovaya-instrukciya-po-stroitelstvu

Правильный фундамент для дома. Ленточные фундаменты

Это – наиболее часто применяемая схема, так как подходит практически для всех условий строительства, за исключением, пожалуй, только регионов с близким залеганием вечной мерзлоты или для построек, возводимых буквально «на воде».

Ленточный фундамент можно назвать почти что универсальным

Несмотря на определенную разницу в технологиях строительства ленточных фундаментов различных видов, все они имеют общий признак – это сплошная, замкнутая полоса-основание по всему периметру возводимого дома и под внутренними несущими конструкциями. Сама лента заглубляется в грунт на необходимую расчетную величину, и выступает сверху своей цокольной частью. Ширина ленты выдерживается единой на всем протяжении фундамента – это параметр также должен базироваться на проведенных расчетах.

Универсальность ленточных фундаментов заключается и в том, что они подойдут практически для любого здания – от небольшой хозяйственной постройки до крупного многоэтажного особняка – различие будет лишь в глубине заложения и ширине ленты. Такой тип фундамента позволяет организовать полноценный подвал или цокольный этаж, провести качественное утепление полов, удобно разместить все подходящие к дому инженерные коммуникации.

Недостатком ленточных фундаментов принято считать большие объемы земляных работ и необходимых материалов, но это, в принципе, полностью оправдывается высокой надежностью и долговечностью получаемой основы.

Подробнее о ленточных фундаментах будет рассказано несколько ниже.

Источник: https://360doma.ru/novosti/fundament-pod-dom-svoimi-rukami-poshagovaya-instrukciya

Ленточный фундамент под забор. Как правильно сделать фундамент для забора своими руками?

Фундамент под забор закладывается с целью равномерного распределения нагрузки, поддержки и продления срока службы конструкций.

Работы по его строительству при желании выполняются своими силами, после выбора правильного типа основания и расчета его параметров.

По каким критериям выбирают тип основания, какая должна быть глубина залегания, а также как правильно залить фундамент под забор — читайте далее.

Критерии выбора основания для ограды

Решение о типе опорной конструкции принимается с учетом критериев:

• Вес, проницаемость и высота самого ограждения. Легкие сеточные и стоечные конструкции достаточно хорошо удерживают точечные опоры,из комбинированных материалов более чувствительны к смещению и нуждаются в надежном, но легком основании. Массивные и сплошные ограждения из камня, бетона или кирпича возводятся на фундаментах с максимально возможными несущими способностями.
• Уровень грунтовых вод и другие параметры грунта на участке. На строительстве забора на пучинистых грунтах опоры заглубляют ниже уровня промерзания или упирают в устойчивые слои (оптимальное решение – свайный или комбинированный фундамент с ростверком). При близком залегании воды ростверк фундамента поднимают выше нулевой отметки. В остальных случаях (плотные и сухие грунты) заборы удерживаютили.
• Сроки строительства. При необходимости быстрого заложения фундамента предпочтение отдается сборным или, обвязываемым металлом. В остальных случаях опоры выполняются монолитными – бетонными или.

Источник: https://armatura-dlya-fundamenta.aystroika.info/stati/pravilnyy-fundament-pod-zabor-kakie-byvayut-vidy-fundamentov-dlya-zabora

Самый дешевый фундамент своими руками. Толщина стенки фундамента

Существует очень распространенное заблуждение, что стенка ленточного фундамента должна быть не уже, чем толщина основной стены дома. На самом же деле, монолитный железобетонный ленточный фундамент выдерживает очень внушительные нагрузки от вышестоящего сооружения даже если его толщина вдвое меньше толщины стен.

Вспомните любую монолитно-каркасную многоэтажку. В ее основании всего лишь несколько десятков железобетонных колонн, а ведь только они держат вес двадцати-тридцати этажей…

Другой вопрос в площади опирания фундамента на грунт, но за это отвечает другая часть фундамента — опорная подушка (опорная лента).

Любая конструкция сооружается исходя из расчетов. Проектируя коттедж, любой конструктор сможет сказать, какая должна быть площадь опирания на грунт и какой минимальная толщина стенки фундамена, чтобы исключить деформации от действующих нагрузок. Главное, чтобы соблюдалась необходимая устойчивость и марочная прочность бетона.

Чтобы сделать фундамент дешевле, мы легко можем уменьшить толщину его стенки без ущерба качеству всей конструкции, а для необходимого опирания стены дома на плоскость фундамента сделать ЖБ консоль.

Она может принимать как прямоугольное сечение, так и треугольное:

Для данной конструкции рабочая арматура укладывается поперек фундамента и консоль может достигать в глубину 10-15 см., таким образом мы уменьшаем толщину стенки фундамента на 10-15 см. и в пересчете на объем бетона для фундамента среднего по площади дома (120-150 кв.м.), это экономит более 10 куб.м. бетона, а это на минуточку — не менее 40 000 рублей.

В этом случае, у нас появляется отличная возможность утопить утеплитель в цоколь и облицевать его в один уровень с облицовочным стеновым материалом дома.

Второй вариант экономии — использование бутового камня. Данный вариант я применил у себя при бетонировании фундамента.

Источник: https://360doma.ru/novosti/fundament-pod-dom-svoimi-rukami-poshagovaya-instrukciya

Простой фундамент своими руками. Фундамент своими руками. Дешево. Быстро. Надежно.

Давно не было постов про строительство домов. А я тут другу на днях помогал. Вот и решил рассказать.

Все знают, какое дорогое удовольствие, построить свой собственный дом. Особенно большой. Ну как большой - 10*8 метров по периметру. Или по фундаменту, не знаю как правильно.

Вводные.

Друг - Денис - 1 шт - бесценно.

Желание друга постоить дом - огромное.

Желание, мое, помочь другу в строительстве дома -огромноебольшое.

Дом начинается стуалетафундамента.

Сначала Денис хотел заказать ленточный фундамент. Для этого нужно было копать. Много копать.

Копать

10+10+8+8 метров=36 метров

Ширина 50 см

глубина 1,5 метра

Копать самому оказалось оченьленивотяжело. Решили нанять Друзей из Азии. Они согласились только за 8000 рублей.

Плюсуем туда еще опалубку и вязку арматуры = 6000 рублей

Итого уже 14000 рублей.

Ну естественно еще и цемент, но он в любом случае нужен, пока не будем его учитывать, потом объясню почему.

В итоге было принято решение сделать все самим и качественно, ну точнее 14000 рублейпропить в следующую субботусэкономить.

Купили буровую установку и нашли нефть, так бы я рассказывал мужикам на рыбалке.

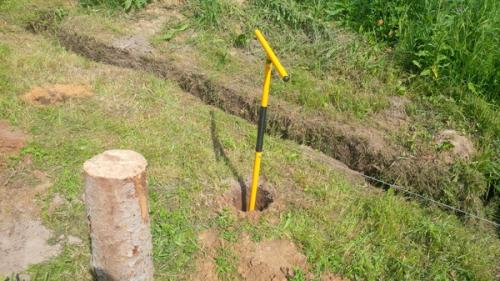

Но мы купили обычный земляной бур.

У нас было 2 пластмассовых ведра, пластмассовое корыто, 100 кг арматуры, 6 кубов досок, 13 мешков цемента S500, одна лопата, 100 литров воды для раствора, 5 кубов чистейшего речного песка, 4 литра воды питьевой, жаренная курица в переносном чемоданчике холодильнике, соленые огурцы,2 грамма фена,жестокое похмелье у меня и отличную погоду. Единственное, что меня беспокоило — это палящее солнце и загар. В мире нет никого более беспомощного, безответственного и безнравственного, чем человек с обожженной кожей. И я знал, что довольно скоро мы в это окунёмся.

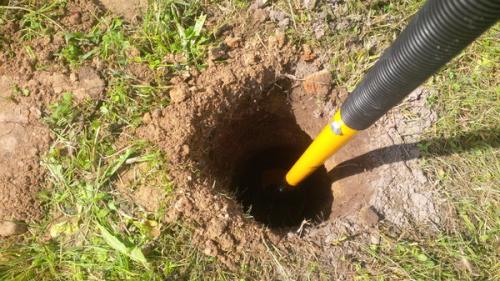

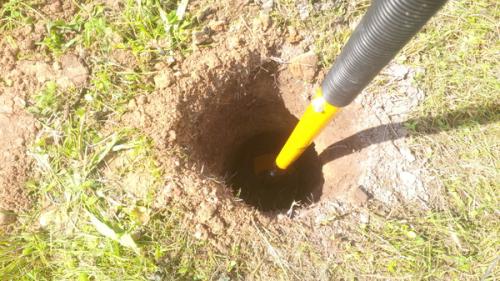

Я бурил. 1,5 метра, каждая лунка.

Долго и упорно. По кругу периметра получилось 24 лунки или дырки, кому как нравится.

Бур вкручивается очень хорошо. Я, честно говоря, был удивлен. НО. Больше 3-х оборотов за раз, вкапываться не стоит, потом просто его не вытащить. Особенно на глубине больше метра, где глина. Четко и методично по 2 оборота.

Кому интересно зачем пенек. Отвечу в коментах.

На каждую лунку уходит примерно 15 минут. Когда уже натренировался. На первые 3 ушло 1,5 часа. Но тут еще играло роль похмелье. Я хорошенько погулял в пятницу.

Сразу за мной шел Денис с песком в тачке изакапывал лункиделал подушки, по две лопаты песка в каждую лунку.

Ну а далее все просто. В каждую лунку заливаем раствор, вставляем пару арматур, для ….сами знаете чего. Таким образом у нас получается 24 столба, высотой или глубиной 1,5 метра вниз.

После того как все это дело застынет. Обкапываем немного по периметру и делаем опалубку. Чтобы в дальнейшем залить бетон. Который мы сами конечно месить не будем, так как это уже очень долго и тяжело. 36 метров в длинну будем фундамент. А высота его 40 сантиметров.

Про опалубку пост будет позже.

Надеюсь все получится.

В итоге мы сильно сэкономили. Хоть и потратили время - один выходной с 9.00 до 16.00 с перерывом на обед.

Спасибо за внимание.

Правильный ленточный фундамент. Особенности конструкции

Фундаментная система ленточного типа изготавливается в виде монолитной ленты из железобетона. Она располагается под каждой несущей стеной постройки. Используется при возведении тяжелых зданий из бетона, камня или кирпича, для зданий с подвалом,или подземным гаражом. Устанавливается на грунтах любого типа, исключение просадочные и торфяники.

В зависимости от степени углубления в почву различают мелкозаглубленную и полнозаглубленную конструкцию. Первый вариант используется для легких каркасных построек. Бетонная лента опускается в землю на 540-600 мм. Полнозаглубленный фундамент ставится под тяжелые постройки. Он углубляется на 240-300 мм ниже отметки уровня промерзания почвы. Иногда встречается незаглубленный вариант. Он ставится на неподвижных почвах или на скалах. Для домов он не пригоден, используется для хозяйственных построек.

Фундамент-лента бывает монолитным или сборным. Монолитом называется цельная отливка из бетона. Она изготавливается за одну заливку, обладает максимальными прочностными и несущими характеристиками. Сборная система собирается из бетонных блоков заводского изготовления. Ее эксплуатационные характеристики немного хуже, чем у монолитного основания. При укладке блоков нельзя обойтись без специальной техники.

По требованиям СНиП монолитное сооружение должно заливаться за один прием. Самостоятельно замесить такой объем раствора невозможно, поэтому приходится обращаться к специализирующимся на производстве бетона компаниям. В этом случае готовую смесь в миксере привезут на строительную площадку и зальют в подготовленную опалубку. Непрофессиональные строители в силу ряда причин иногда пренебрегают этим правилом и проводят поэтапную заливку. Это отрицательно сказывается на прочности получившейся конструкции.

Перед монтажом фундамента необходимо рассчитать его основные параметры. Для этого важно учесть множество факторов: глубину залегания подземных вод, уровень промерзания почвы, вес здания, тип грунта. Самостоятельно сделать это правильно очень сложно. Лучше всего обратиться к специалистам. Они выполнят геодезические испытания и полностью рассчитают систему.

Источник: https://domastroevo.ru/novosti/zalivka-fundamenta-lentochnogo-tonkosti-zalivki-fundamenta-lentochnogo-tipa
